PROIECT PENTRU OBTINEREA CERTIFICATULUI DE COMPETENTA PROFESIONALA NIVEL 2

Tema:

Statii Si Posturi De Tansformare

I.Argument.. 3

II. SOLUTII CONSTRUCTIVE PENTRU

STATIILE ECTRICE DE DISTRIBUTIE DE MEDIE TENSIUNE
CU MEDIUL IZOLANT

Notiuni generale

Solutii constructive pentru celulele de medie tensiune
ale statiilor electrice de distributie de 6-20 kV

Criterii pentru alegerea schemelor electrice si echipamentului statiilor electrice de distributie de 6-20 kV

Solutii constructive pentru statii electrice de distributie
de medie tensiune

III.SOLUTII CONSTRUCTIVE PENTRU

POSTURI DE TRANSFORMARE SI
PUNCTE DE ALIMENTARE

Notiuni generale

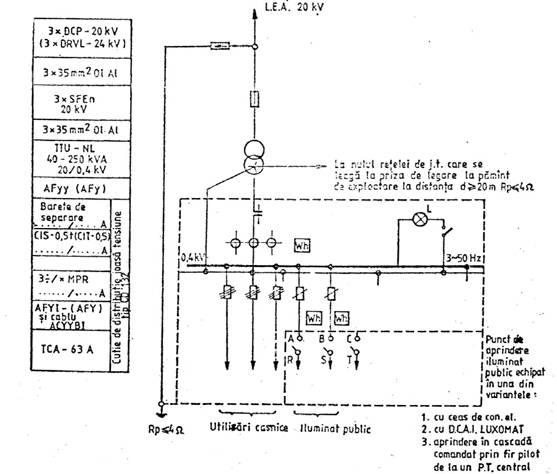

Posturi de transformare aeriene (PTA)

Posturi de transformare supraterane

Posturi de transformare in constructie metalica (PTM)

Posturi de transformare in incaperi supraterane

Posturi de transformare subterane

IV.SOLUTII CONSTRUCTIVE PENTRU

STATII ELECTRICE DE DISTRIBUTIE DE
INALTA SI FOARTE INALTA TENSIUNE

Statii de distributie exterioare

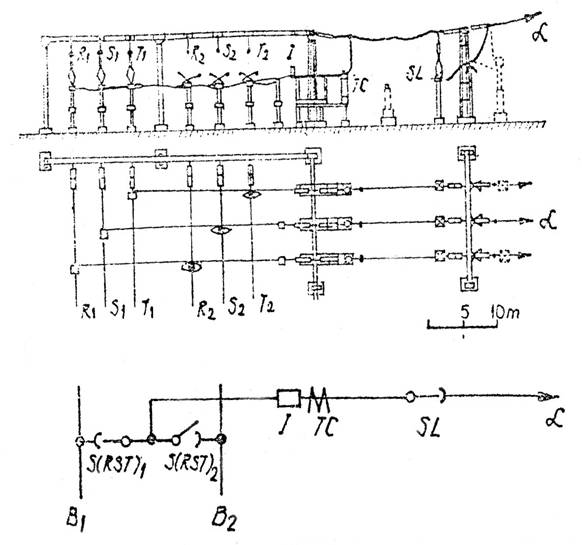

Instalatii de distributie exterioare de tip inalt

Instalatii de tip semiinalt

Instalatii de tip scund

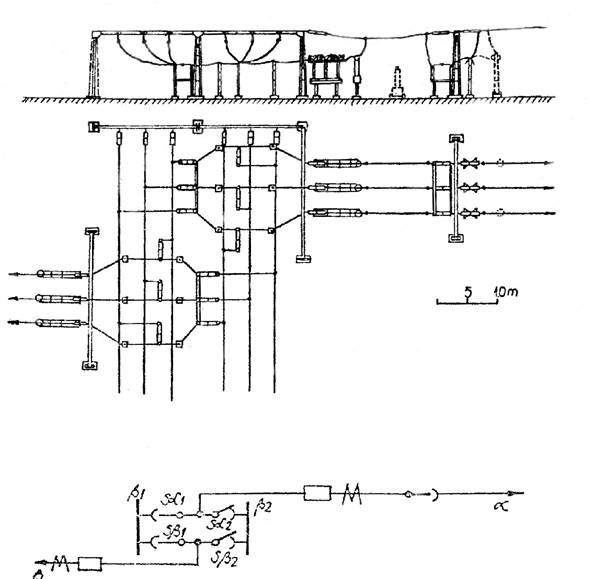

Instalatii cu bare de transfer

Statii de distributie interioare

Statii interioare de tip deschis (S.I.D.)

Statii echipate cu aparate clasice (S.I.D.C.)

Statii echipate cu intreruptoare debrosabile (S.I.D.I.D)

Statii interioare de tip inchis (S.I.I.)

I.Argument

Statie electrica este un ansamblu de instalatii electrice si constructii anexe,
destinat conversiei energiei electrice si/sau conectarii a doua sau mai multe surse
de energie electrica ori a doua sau mai multe cai de curent;

Statia de transformare este o statie electrica care realizeaza transformarea

energiei electrice prin transformatoare de putere;

Statia de conexiuni este o statie electrica, care primeste si distribuie energie

electrica la aceeasi tensiune si frecventa, tensiunea intre faze fiind mai mare de 1

kV;

Post de transformare este o statie de transformare mica, destinata alimentarii in

joasa tensiune (pana la 1 kV inclusiv) a consumatorilor;

Punct de alimentare este o statie de conexiuni de medie tensiune, destinata

alimentarii unor posturi de transformare;

Instalatie electrica de tip deschis este o instalatie electrica in care persoanele sunt
protejate numai impotriva atingerilor accidentale a partilor sub tensiune, prin
ingradiri de protectie sau prin amplasarea echipamentului la inaltime
corespunzatoare in zone inaccesibile atingerilor accidentale;

Instalatie electrica de tip inchis este o instalatie electrica in care echipamentul
electric este dispus in carcase inchise (neetanse fata de aerul atmosferic), astfel
incat nici o parte sub tensiune din instalatie nu poate fi atinsa;

Instalatie electrica capsulata este o instalatie la care echipamentul este complet
inchis in carcasa de protectie, etansa fata de aerul atmosferic (in general
metalica, legata la pamant). Izolatia electrica a echipamentului in interiorul
carcasei se realizeaza prin diverse fluide, in general la presiuni superioare celei
atmosferice. Instalatia electrica capsulata poate fi instalata fie in exterior (in aer
liber), daca este construita corespunzator, fie in interior (intr-un spatiu inchis);
Instalatie electrica de conexiune si distributie (sub 1 kV) se numeste acea
instalatie care serveste la primirea si distribuirea energiei electrice si care
cuprinde ansamblul tablourilor electrice de forta (principale si secundare) si a
aparatelor, inclusiv caile de curent pentru alimentarea lor;

Aparate electrice se considera toate obiectele principale, exclusiv (auto)

transformatoarele de putere cu care se echipeaza instalatiile electrice si anume:

aparate de conectare - intreruptoare, separatoare, separatoare de sarcina,

sigurante, etc. (inclusiv dispozitivele lor de actionare);

transformatoare de masura;

bobine de compensare si de reactanta;

descarcatoare;

bobine de blocare si condensatoare de cuplare pentru instalatii de inalta

frecventa.

Materiale electrice se considera toate obiectele care servesc la asamblarea (auto)

transformatoarelor de putere si a aparatelor electrice din instalatiile electrice ca:

conductoare izolate sau neizolate;

izolatoare;

cleme, armaturi, etc.

Echipamentul electric reprezinta totalitatea (auto) transformatoarelor, aparatelor

si materialelor electrice cu care se echipeaza instalatiile electrice;
Marimi nominale (tensiune nominala, curent nominal, putere nominala, frecventa
nominala) sunt caracteristici de dimensionare a echipamentului si a instalatiei.
Tensiunea nominala (Un) este valoarea eficace a tensiunii intre faze, dupa care se
denumeste instalatia;

II.SOLUTII CONSTRUCTIVE PENTRU

STATIILE ECTRICE DE DISTRIBUTIE DE MEDIE TENSIUNE
CU MEDIUL IZOLANT AER

Notiuni generale

Statiile electrice de distributie de medie tensiune se construiesc pentru tensiunile de 6, 10 si 20 kV si sunt de tip interior. Cele care folosesc ca mediu izolant aerul, se realizeaza in interiorul unei cladiri si pot fi impartite in doua mari categorii si anume:

instalatii de tip deschis;

instalatii de tip inchis.

Instalatiile electrice de tip deschis au montate aparatele si caile de curent astfel incat sa se poata face controlul vizual al elementelor componente si sunt protejate impotriva atingerilor accidentale ale partilor sub tensiune.

Dupa modul cum sunt separate elementele ce apartin unui circuit structura statiei este:

celulara - cand se realizeaza prin pereti despartitori plini;

de tip hala - cand se realizeaza prin plase de protectie sau bariere

Structura de tip hala este specifica instalatiilor cu tensiunea de serviciu 60kV.
La instalatiile electrice interioare de medie tensiune, deoarece distantele de izolare
sunt mai reduse se foloseste structura celulara pentru ca un eventual arc electric sa aiba efecte negative numai asupra echipamentului din circuitul in care s-a produs.

Instalatiile de tip deschis trebuie sa respecte in afara conditiilor generale si o serie de conditii specifice:

- Intr-o celula se dispun numai echipamentele unui circuit, care, trebuie astfel montate incat daca se lucreaza la un echipament al circuitului sa nu trebuiasca sa se scoata de sub tensiune barele colectoare sau elementele altui circuit.

- Toate echipamentele de acelasi fel, trebuie montate in dispozitii identice in toate celulele unui sir de celule, dispozitia celulelor se face functie de tipul de instalatie fara a transmite cladirii sarcini importante, iar echiparea celulelor trebuie realizata tinand seama de dezvoltarea etapizata a instalatiei.

- Daca instalatia este pe doua nivele, la parter se aseaza elemente grele si cu dimensiuni mari iar la etaj celelalte.

Instalatiile electrice de tip inchis, sunt formate din celule prefabricate inchise, astfel incat nici o parte sub tensiune a instalatiei sa nu poata fi atinsa.

Celulele pot fi:

capsulate (realizate din tabla de otel)

blindate (realizate din fonta turnata sau piese de otel sudate).

Instalatiile de tip inchis fata de cele de tip deschis, au o serie de avantaje si anume:

au dimensiuni mai mici (deci costul cladirii este mai redus),

durata de executie este mai redusa (deoarece consta doar in fixarea celulelor pe

fundatie si efectuarea racordurilor),

riscul de accidentare a personalului de exploatare este mai redus

siguranta in functionare este mai mare, restabilirea realimentarii este mult mai

scurta (prin inlocuirea intreruptorului debrosabil),

un defect se localizeaza numai la elementul defect sau la celula respectiva

montajul poate fi facut si direct in exterior sau in spatii poluate ( cu masuri

speciale pentru invelisul exterior de protectie).

Instalatiile de tip inchis fata de cele de tip deschis au urmatoarele dezavantaje:

nu se poate face controlul vizual direct al echipamentelor daca circuitul este in

functie

nu este posibila inlocuirea unor aparate cu altele cu alti parametri electrici

costul este obisnuit mai mare.

Instalatiile de tip inchis sunt folosite in special la servicii proprii ale centralelor,
alimentarea consumatorilor, instalatii fara personal permanent, instalatii ce trebuie puse in
functie foarte repede, instalatii provizorii precum si in spatii poluate sau cu pericol de
explozie.

Solutii constructive pentru celulele de medie tensiune
ale statiilor electrice de distributie de 6-20 kV

Celulele de medie tensiune ale statiilor electrice de distributie de 6-20 kV sunt obisnuit realizate sub forma unor celule metalice prefabricate in care se monteaza echipamentul aferent unui circuit. Aceste celule metalice prefabricate sunt de obicei executate pentru interior, se amplaseaza intr-o incapere special amenajata in cladirea statiei si formeaza statia de distributie de medie tensiune de tip interior din cadrul statiei de transformare.
Se realizeaza si celule metalice prefabricate de tip exterior la care atat cabina metalica
cat si echipamentul interior trebuie sa corespunda conditiilor de functionare in mediul exterior. Ansamblul unor astfel de celule formeaza statia de distributie de medie tensiune de tip exterior din cadrul statiei de transformare.

Obisnuit statiile de distributie de tip exterior se folosesc numai pentru statii de transformare provizorii cum sunt cele pentru alimentarea cu energie electrica a unor santiere.
Din punct de vedere constructiv, celulele metalice prefabricate de medie tensiune de
interior pot fi de doua tipuri si anume:

de tip deschis

de tip inchis.

Celulele de interior de tip deschis se caracterizeaza prin:

- se realizeaza din tabla sudata pe un schelet din profile din tabla indoita, cu usi pline in fata si plasa in spate si vizibilitate directa a echipamentului.

- barele colectoare sunt rigide, dreptunghiulare, asezate pe lat, aparent in exteriorul cabinelor metalice, la partea lor superioara cu ajutorul unor armaturi de prindere pe izolatoare de trecere tip interior.

- au doua compartimente si anume un compartiment pentru echipamentul de medie tensiune si un altul pentru circuitele secundare.

- se executa:

- pe un nivel, in varianta tip retea, putand avea dublu sistem de bare sau simplu
sistem de bare

pe doua nivele realizate din module suprapuse, in varianta tip urban cand se construiesc numai pentru dublu sistem de bare.

In compartimentul pentru echipamentul de medie tensiune sunt montate separatoarele de bare tripolare de interior (STI) de 6, 10 sau 20 kV in pozitie verticala, cu deschiderea cutitelor in plan vertical, actionate mecanic prin intermediul unor parghii cu ajutorul unor dispozitive de actionare manuala (AMI) cu manete, montate langa intreruptor (pozitia manetei sus corespunde pozitiei inchis a separatorului si reciproc).

Bornele inferioare ale izolatoarelor de trecere sunt legate de ale separatoarelor de bare prin bare dreptunghiulare de aluminiu.

Celelalte borne ale separatoarelor de bare sunt legate impreuna tot prin bare dreptunghiulare de aluminiu si apoi acestea sunt legate la bornele fixe ale intreruptorului debrosabil.

Intreruptorul de medie tensiune este debrosabil si montat impreuna cu dispozitivul sau de actionare pe un carucior, cu blocaj mecanic ce nu permite debrosarea, respectiv scoaterea caruciorului cu intreruptor din celula, decat daca intreruptorul sau separatoarele sunt deschise. Pot fi prevazute si blocaje ale cutitelor de legare la pamant (cand exista) iar la instalatiile cu bare duble, si blocaje in functie de pozitia cuplei transversale.

In spatele intreruptorului, respectiv in partea din spate a celulei de tip deschis sunt transformatoarele de curent si de tensiune precum si separatorul de punere la pamant al liniei in cablu electric subteran, al carui dispozitiv de actionare manual este plasat pe un suport pe peretele din spate al celulei.

Legatura se face la capul terminal al cablului de medie tensiune (LEC), cablu ce se pozeaza intr-un canal de cabluri sub celula.

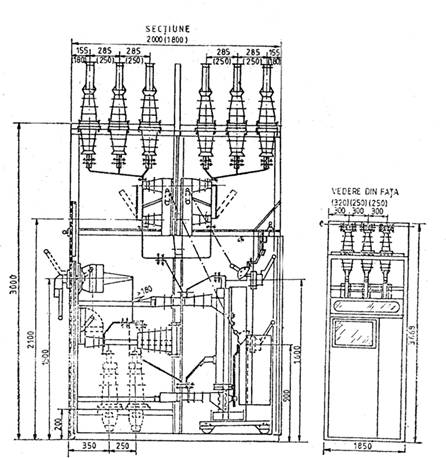

Fig.1. Celula tip deschis 10-20 kV, simplu sistem de bare, varianta tip retea.

Celule de interior de tip inchis se caracterizeaza prin:

au barele colectoare montate in interiorul celulei.

se realizeaza din tabla ambutisata (peretii si usile), pe un schelet metalic din profile

de tabla indoita;

are si in acest caz un compartiment pentru echipamentul de medie tensiune si un

alt compartiment pentru circuitele secundare.

Compartimentul pentru echipamentul de medie tensiune este impartit in:

compartimentul barelor colectoare;

compartimentul caruciorului cu intreruptor debrosabil;

compartimentul cu restul echipamentului de medie tensiune.

Celula de tip inchis de 10 kV cu simplu sistem de bare, are montate barele colectoare rigide, dreptunghiulare intr-un plan vertical in compartimentul din stanga sus iar de aici se face legatura prin barele rigide dreptunghiulare cu bornele fixe ale intreruptorului debrosabil, care intreruptor ocupa compartimentul din dreapta jos.

Contactele fixe inferioare ale intreruptorului sunt in serie cu transformatoarele de
curent (de la bornele carora se fac legaturile in derivatie la transformatoarele de tensiune) iar
de aici la izolatoarele suport unde se face legatura cu conductoarele cablului de medie
tensiune; toate aceste echipamente (cu exceptia intreruptorului) sunt amplasate in
compartimentul din stanga jos. In compartimentul din dreapta sus, sunt amplasate circuitele
secundare.

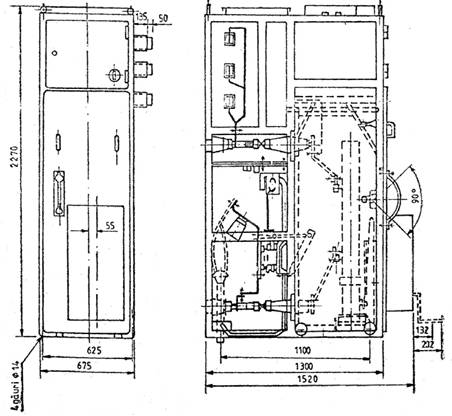

Fig.2. Celula de tip inchis 10 kV, simplu sistem de bare

Celule metalice prefabricate de exterior

Celulele metalice sunt fabricate pentru a functiona la 10 si 20 kV, singure sau
asamblate in grup, in mediu exterior, in conditii de climat temperat si fara depuneri excesive
de praf, gaze, vapori, substante bune conducatoare de electricitate sau active din punct de
vedere chimic, neexpuse pericolului de incendiu si de explozie si se folosesc la posturi de
transformare sau pentru sectionarea liniilor electrice aeriene. Au borne de intrare-iesire
aeriene.

Criterii pentru alegerea schemelor electrice si echipamentului statiilor electrice de distributie de 6-20 kV

Schemele electrice de conexiuni ale statiilor electrice de distributie de 6-20 kV, se aleg in functie de:

modul de incadrare a statiei in sistem (la intrarea in functie a statiei si pe o

perioada viitoare de 10-15 ani);

de importanta numarului si puterea consumatorilor alimentati,

de caracteristicile aparatajului,

posibilitatile de realizare constructiva

perspectiva dezvoltarii retelelor de distributie in urmatorii cinci ani (de la intrarea

in functie a instalatiei).

Schemele electrice de conexiuni trebuie sa fie:

cat mai simple (se evita schemele complicate ca cele cu bare dublu sectionate cu
cuple longitudinale sau bare dublu sectionate cu cuple longitudinale si
transversale),

cu putine aparate de comutare pentru a avea o investitie cat mai ieftina si o
exploatare cat mai simpla si cu cheltuieli cat mai mici,

alegerea schemei trebuind sa se faca pe baza de calcule tehnico-economice

comparative a catorva variante.

Statiile de distributie de 6-20 kV tip retea folosesc obisnuit celule de tip inchis iar cele de 20 kV, daca schema este cu bare simple folosesc tot celule de tip inchis iar daca schema este cu bare duble se folosesc celule de tip deschis.

Schemele cu bare nesectionate se folosesc la instalatii de distributie de medie tensiune ale statiilor de 110/MT simple cu un singur transformator; la cele cu doua transformatoare se folosesc schema cu bara simpla sectionata si cea cu bara dubla nesectionata cu cupla transversala.

Intreruptoarele utilizate pentru constructia celulelor de medie tensiune sunt de tipul cu ulei, iar mecanismele de actionare sunt cu resoarte sau electrice. Pentru curenti nominali de 630 A si 1000 A se folosesc intreruptoare tip, IUP-M. Pentru curenti nominali de 630, 1250, 2500 si 4000 A se folosesc intreruptoare tip IO

Separatoarele utilizate pentru constructia celulelor de medie tensiune sunt de tipul STI la celulele de 630 A, STIP la plecarile aeriene ale celulelor deschise tip retea si la plecarile aeriene ale celulelor tip urban. Cutitele de legare la pamant se monteaza in toate celulele cu racord in cablu. si trebuie sa fie verificate la scurtcircuit.

Transformatoarele de curent din celulele statiilor de distributie de 6-20 kV au izolatie din rasina epoxidica si pentru curenti nominali pana la 630 A inclusiv sunt de tip suport

CIRS-10, 20 kV iar pentru curenti nominali de peste 630 A sunt de trecere tip CIRTo, 0,1 s10, 20 kV. Se monteaza pe trei faze in celulele de linie si transformator si pe doua faze in celulele de condensatoare, servicii proprii si cupla.

Transformatoarele de tensiune au izolatia de asemenea din rasina epoxidica si sunt monofazate de tip TIRMo-6, 10, 20 kV montaj trifazat in celule de masura a fiecarei sectii de bare si bifazate tip TIR-6, 10, 20 kV montate in celulele liniilor interconectate pentru semnalizarea prezentei tensiunii.

Descarcatoarele sunt de tipul DRVS cu rezistenta variabila si rezistenta de suntare, in cazuri speciale, justificate tehnico-economic, putandu-se utiliza si descarcatoare cu rezistenta variabila si suflaj magnetic.

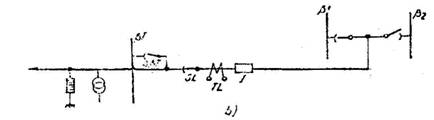

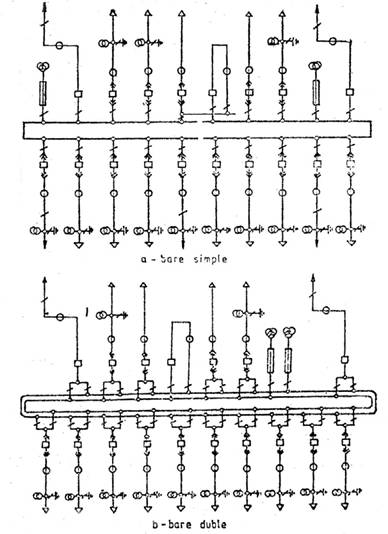

Fig.3. Scheme de celule de tip deschis pe un nivel

Solutii constructive pentru statii electrice de distributie
de medie tensiune

Statiile electrice de distributie de 6-20 kV se executa obisnuit in cladiri, iar celulele se

aseaza:

pe un sir, cand au gabarit redus si nu rezulta lungimi exagerate pentru cladire

pe doua siruri.

Cladirea trebuie sa asigure anumite conditii de mediu si de montaj al celulelor:
- In interiorul cladirii trebuiesc asigurate nivelurile de temperatura admise de
echipament prin sisteme de incalzire locala (de obicei electrica).

- Trebuie asigurat accesul in incapere, usi cu deschidere libera spre exterior,
planeitatea pardoselii, spatii pentru manevrarea celulelor la montare, spatii pentru exploatare,
spatii pentru intoarcerea barelor colectoare si acces intre sala de conexiuni si corpul de
comanda.

- Pentru plecarile in cabluri, trebuie prevazute canale de cablu cu placi de beton prefabricate sau din tabla striata la partea superioara, cu tuburi de protectie a cablurilor la trecerea prin zid, tuburi ce se monteaza cu materiale incombustibile impiedicand intrarea apei in canalele de cabluri.

- In afara canalelor de cabluri de forta sunt necesare si canale de cabluri pentru circuitele secundare.

- Daca sunt racorduri aeriene, trebuie realizata trecerea izolanta cu izolatoare tip trecere interior-exterior si cu pastrarea distantelor impuse de normative.
- Cladirea statiei de distributie trebuie prevazuta in afara de iluminat local din fiecare
celula cu iluminat general al culoarelor

- Racordurile instalatiei de distributie de medie tensiune la transformatoarele exterioare pot fi capsulate daca zona este poluanta. Plecarile de medie tensiune sunt obisnuit in cabluri subterane.

- Statiile electrice de medie tensiune de tip interior sunt protejate impotriva atingerilor directe prin asigurarea de izolare si de protectie impuse de normative, prin paravane despartitoare, la celulele de tip deschis, intre sistemele de bare colectoare si prin plase de protectie sub barele colectoare in dreptul usilor de acces, al celulelor la transformator cu racord aerian si in dreptul intoarcerii aparent a barelor.

III.SOLUTII CONSTRUCTIVE PENTRU
POSTURI DE TRANSFORMARE SI
PUNCTE DE ALIMENTARE

Notiuni generale

Un post de transformare este o statie de transformare coboratoare, mica, cu o putere de pana la 2500 kVA, destinata alimentarii in joasa tensiune (pana la 1 kV inclusiv) a consumatorilor.

La un post de transformare:

energia electrica intra intr-o instalatie electrica de distributie de medie tensiune
prin unul sau mai multe circuite de medie tensiune;

din instalatia de distributie, prin unul sau mai multe alte circuite de medie tensiune
(obisnuit cel mult doua), energia electrica este trimisa la transformatoare
coboratoare de medie pe joasa tensiune;

din trafo, prin circuite de joasa tensiune, energia electrica este trimisa la instalatia
electrica de distributie de joasa tensiune numita si tablou de distributie de joasa
tensiune.

Un punct de alimentare este o statie de conexiuni de medie tensiune, (6-20 kV) destinata alimentarii unor posturi de transformare. Este de multe ori combinata cu un post de transformare. Se instaleaza in general in retele urbane sau la consumatori industriali si se realizeaza in general in incaperi supraterane.

In raport cu modul de asezare fata de sol, posturile de transformare pot fi impartite in trei categorii si anume:

A) Posturi de transformare aeriene (PTA), montate pe stalpi de beton (mai rar de lemn),
alimentate obisnuit prin derivatii de la linii electrice aeriene de electrificari rurale de 20
kV (mai rar de la linii de 6-10 kV), cu transformatoare cu puteri relativ mici, de obicei
cuprinse intre 20 si 250 kVA si destinata de regula alimentarii unor consumatori de joasa
tensiune din mediul rural.

B) Posturi de transformare supraterane. Aceste posturi se realizeaza in doua variante si anume:

a) Posturi de transformare in cabine metalice, prefabricate, folosite de obicei pentru
alimentari temporare, de santier (mai rar pentru alimentari urbane normale), cu
puteri cuprinse intre 100 si 1000 kVA;

b) Posturi de transformare in incaperi supraterane, realizate in cabine de zid special
construite sau la parterul blocurilor de locuinte in unele incaperi special rezervate
si amenajate pentru postul de transformare sau in incaperi special rezervate din
incintele tehnologice ale intreprinderilor industriale.

c) Posturi de transformare subterane, realizate intr-o constructie subterana, in locurile
unde din diverse motive (ca cele de sistematizare urbana), nu este admisa
realizarea unei constructii supraterane

Posturile de transformare supraterane si subterane alimenteaza obisnuit consumatorii din retelele urbane si consumatorii industriali sau agroindustriali.

La executia posturilor de transformare se cauta sa se foloseasca cat mai mult
elementele prefabricate deoarece se realizeaza o executie industriala cu montare rapida,

prefabricatele pot fi refolosite la desfiintarea postului, deservirea este simpla iar fiabilitatea in exploatare este mare si se pot schimba relativ usor diverse echipamente.

Posturi de transformare aeriene (PTA)

Posturile de transformare aeriene se realizeaza pe un stalp sau pe doi stalpi. PTA pe un stalp se realizeaza in doua variante:

cu transformatorul instalat pe o platforma;

cu transformatorul agatat de stalp.

Post este racordat la capatul unei derivatii dintr-o linie trifazata. Alimentarea postului se face printr-un separator ce se monteaza in amonte fata de postul de transformare pe acelasi stalp sau pe un alt stalp al racordului de medie tensiune.

Separatorul este de obicei de tip STEP, deci cu cutite de punere la pamant ceea ce permite sa se execute lucrari la post fara a mai monta scurtcircuitoare mobile pe partea de medie tensiune.

Dupa separator sunt sigurante fuzibile de medie tensiune iar apoi transformatorul.
Protectia impotriva supratensiunilor atmosferice se face cu ajutorul descarcatoarelor
cu coarne sau a descarcatoarelor cu rezistenta variabila care se leaga la priza de pamant a postului de transformare.

Infasurarile secundare de joasa tensiune ale transformatorului sunt legate in stea si au
nulul legat la nulul retelei de joasa tensiune, care se leaga la priza de pamant de exploatare a
retelei.

Instalatia de distributie de joasa tensiune, numita tablou de distributie, este inchisa
intr-o cutie de distributie si este formata dintr-un sistem de bare colectoare rigide, trifazat,
alimentat de la bornele de joasa tensiune ale transformatorului prin barete de separare sau prin
sigurante cu mare putere de rupere (MPR) sau sigurante cu maner (alimentare generala); pe
acest circuit (general) sunt montate si transformatoare de curent din secundarul carora se
alimenteaza infasurarile de curent ale contorului trifazat de energie activa al postului de
transformare.

De pe barele generale sunt alimentate diverse circuite pentru consumatori, fiecare circuit fiind echipat cu sigurante fuzibile. Unele circuite de plecare pot avea contoare de energie activa si uneori si contoare de energie reactiva. In cutia de distributie este si o lampa (L) cu intreruptor, pentru lucrari de exploatare la tabloul de joasa tensiune in timpul noptii.

Fig.3. Schema principala monofilara a unui PTA

Posturi de transformare supraterane

Posturile de transformare supraterane se realizeaza in doua variante si anume:

posturi de transformare in constructie metalica (PTM)

posturi de transformare in incaperi supraterane.

Posturi de transformare in constructie metalica (PTM)

PTM sunt executate pentru a functiona in mediul exterior, in mai multe variante functie de destinatia si puterea transformatorului.

Se racordeaza aerian sau cu cablu pe partea de medie tensiune si numai cu cabluri pe partea de joasa tensiune.

Se instaleaza pe fundatii de beton sau pe sine de cale ferata montate pe traverse de lemn sau direct pe un teren solid.

Aceste posturi de transformare au marele avantaj ca montarea si dimensionarea se face foarte usor, doar prin legarea respectiv dezlegarea legaturilor in cablurile de medie si cele de

joasa tensiune si manipularea intregului post cu macarale si mijloace de transport corespunzatoare.

PTM sunt realizate din una sau mai multe cabine metalice din tabla de otel ambutisata asamblate intre ele prin suruburi, in care se monteaza echipamentul electric iar transformatorul de forta poate fi montat tot in interior, intr-o cabina metalica sau in exterior.
Daca PTM este realizat din doua compartimente principale, unul din compartimente
este ocupat de echipamentul de medie tensiune iar celalalt de transformatorul de forta si de tabloul de distributie de joasa tensiune.

Daca PTM este realizat din trei compartimente principale pentru cazul racordarii buclate pe partea de medie tensiune, in una din cabinele metalice este montat transformatorul de forta, in alta este montat tabloul de joasa tensiune si aparatajul de protectie al primarului transformatorului iar a treia este montat echipamentul pentru racordarea postului la reteaua de medie tensiune buclata.

Circuitele de medie tensiune ale PTM sunt prevazute cu separatoare normale sau cu separatoare de putere ce pot rupe curenti de sarcina si au bobine de actionare pentru a permite manevre de AAR (anclansare automata a rezervei) si telecomenzi precum si sigurante fuzibile pe circuitul de alimentare al transformatorului.

Pe joasa tensiune circuitul general este echipat cu intreruptor automat pentru protectia
transformatorului iar circuitele de plecare spre consumatori sunt legate la barele generale de
joasa tensiune prin sigurante MPR sau sigurante cu maner (SM). Pentru iluminat public sunt
circuite distincte cu contactor pentru aprindere si stingere si contoare pentru masurarea
energiei.

Posturi de transformare in incaperi supraterane

Sunt:

posturi de transformare pentru retea - care alimenteaza retelele de joasa tensiune

din mediul urban;

posturi de transformare pentru abonat - care alimenteaza consumatorii industriali

sau agroindustriali.

Posturile de transformare supraterane pentru retea pot fi realizate:

in cladire independenta (din panouri mari din BCA sau din zidarie)

la parterul blocurilor de locuinte (intr-o incapere sau in doua incaperi)

inglobate intr-o cladire edilitara

inglobate in cladirea unei statii de conexiuni de medie tensiune (unui punct de

alimentare).

Posturi de transformare subterane

Aceasta solutie este utilizata pentru posturile de transformare pentru retea in zone urbane aglomerate unde arhitectura zonei nu permite aplicarea celorlalte solutii (cladire independenta sau amplasarea postului inglobat intr-o cladire edilitara sau bloc de locuinte).

IV.SOLUTII CONSTRUCTIVE PENTRU STATII ELECTRICE DE DISTRIBUTIE DE
INALTA SI FOARTE INALTA TENSIUNE

Statiile electrice de distributie de inalta si foarte inalta tensiune (IT), pot fi realizate in doua mari variante constructive, functie de faptul daca sunt sau nu amplasate in interiorul unor cladiri: Cele realizate in aer liber se numesc

statii de distributie exterioare - realizate in aer liber

statii de distributie interioare - amplasate in interiorul unor cladiri

Statii de distributie exterioare

Amplasarea in exterior a instalatiilor de distributie (conexiuni) este impusa de
economicitate si este aplicata cu deosebire la tensiunile mari si foarte mari (peste 35 kV).
Solutiile constructive pentru instalatiile exterioare sunt determinate de urmatoarele
elemente:

tipul separatoarelor si a intreruptoarelor;

tipul cailor de curent;

izolatia si suportii;

schema monofilara a instalatiilor;

restrictiile de spatiu.

Dupa inaltimea fata de sol la care se monteaza echipamentul sunt:

1. Solutii de tip inalt la care separatoarele de bare se monteaza la 5 pana la 10 m inaltime de sol si care au aplicabilitate acolo unde se pun restrictii cu privire la suprafata folosita. Aceste solutii presupun costuri mai mari pentru cadrele de sustinere si o serie de dificultati in exploatare, datorita unei mai reduse accesibilitati a echipamentului.

2. Solutii de tip semiinalt la care separatoarele de bare se monteaza la inaltimile minime impuse de renuntarea la ingradiri de protectie.

Aceleasi inaltimi se folosesc si la amplasarea transformatoarelor de curent si a intreruptoarelor, predominand totusi amplasarea lor pe fundamente inalte mai ales la tensiunile de 110 si 220 kV.

3. Solutii de tip scund (jos) sunt cele la care echipamentul se monteaza in intregime la
sol, instalatiile fiind dezvoltate pe orizontala, cadrele de sustinere fiind mai simple si deci mai
ieftine.

Instalatii de distributie exterioare de tip inalt

Folosirea lor este insa redusa in special datorita dificultatilor in exploatare.
Diversitatea lor rezulta din forma cadrelor de sustinere, din pozitia barelor colectoare
una fata de alta, din tipul cailor de curent folosite si din modul de sustinere a acestora
(izolatia).

Domeniul tensiunilor la care se pot aplica aceste solutii este cel de pana la 110 kV, in mod exceptional 220 kV.

Solutii:

- cu separatoarele montate pe verticala si un cadru de sustinere a barelor de tip T

- cu separatoare cu trei coloane si deplasarea contactului mobil in planul acestora, separatoare montate orizontal la inaltimea de 7 m, fig.1 Intreruptorul montat sub separatoare pe un postament de 2,5 m inaltime permite renuntarea la imprejmuirea de protectie.
- cu barele colectoare sub forma de funie, montate una sub alta si suspendate de legaturile dintre separatoarele de bare. Se economiseste izolatia separatoarelor si permite, in acelasi pas de celula plecari in ambele parti ale barelor colectoare (2 circuite diferite) lucru care duce la scurtarea barelor colectoare la jumatate.

Fig.4. Instalatie de tip inalt cu cadru T cu bara colectoare dubla: a - sectiune verticala; b - plan

Instalatii de tip semiinalt

Sunt cele mai folosite solutii constructive pentru instalatii de distributie exterioare de inalta tensiune.

Separatoarele se monteaza pe suporti inalti de pana la 2,5 m iar intreruptoarele si transformatoarele de masura se monteaza pe fundamente joase in special pentru a usura transportul, manipularea si exploatarea lor.

Solutii:

Instalatii cu bara colectoare simpla - sunt in special comod de realizat si rezulta
compacte, fara a pune probleme de utilizare a spatiului.

Instalatii cu bara colectoare dubla. Dupa modul de amplasare a separatoarelor de

bare si dupa tipul acestora, pot fi:

o cu plecari numai in una din partile barelor colectoare - duc adesea la

folosirea nerationala a suprafetei statiei

o cu una din barele colectoare dublata cu scopul unei mai bune folosiri a
suprafetei statiei si a materialului conductor.

o cu separatoarele amplasate sub barele colectoare paralel cu acestea pe
aceeasi linie sau decalate. Se folosesc separatoare de bare de tipul "cu
rotirea contactelor intr-un plan perpenticular pe planul izolatoarelor".
Solutia se aplica la o gama larga de tensiuni dar mai frecvent la 110 si 220
kV. Barele colectoare sunt flexibile suspendate de cadre tip portal sau in T,
legatura bare-separator este tot flexibila. Legaturile de la separatoarele de
bare la intreruptor se executa mai frecvent din conductor rigid (bara
tubulara de aluminiu) pentru a putea fi sprijinita si pe izolatorul
separatorului. Separatoarele sunt obligatoriu in constructie monofazata.
o cu separatoarele de bare asezate in linie sau decalat perpenticular pe barele
colectoare. Fata de solutia precedenta pasul celulei este mai mic dar se
mareste distanta dintre fazele barei colectoare care de data aceasta sunt
conductoare tubulare rigide fixate pe izolatoarele separatoarelor de bare,
care de asemenea sunt de constructie monofazata. In acest mod legaturile
bara-separator de bara dispar.

o cu separatoarele de bare asezate in unghi drept. Aceasta consta in faptul ca
solutia permite ca intr-un pas de celula sa fie amplasate doua circuite care
pleaca in sensuri opuse. Este singura solutie pe langa cea cu faze mixte
care permite acest lucru fara ca sa fie necesara dublarea uneia din bare cum
se face in cazul solutiilor anterioare pentru a folosi mai bine suprafata
statiei.

o cu separatoare monocoloana cu barele colectoare asezate deasupra
separatoarelor de bare, ele sustinand si contactele fixe ale acestora. Solutia
are avantajul ca dupa deschiderea separatoarelor de bare si linii celula este
accesibila operatiunilor de exploatare a echipamentelor. Barele colectoare
sunt suspendate clasic de cadre de tip portal si sunt sub forma de
conductoare flexibile.

o cu separatoare monocoloana cu barele colectoare din conductor rigid ce se
sprijina pe barele separatoarelor iar legatura separatoare de bare -
intreruptor este flexibila ancorata de cadre corespunzatoare, dar care sunt
mai simple decat in solutia anterioara.

o cu faze mixte- sunt cele mai compacte solutii si in acelasi timp cele mai
"revolutionare". Originalitatea lor consta in amplasarea in plan a celor 6
faze a celor doua bare colectoare.

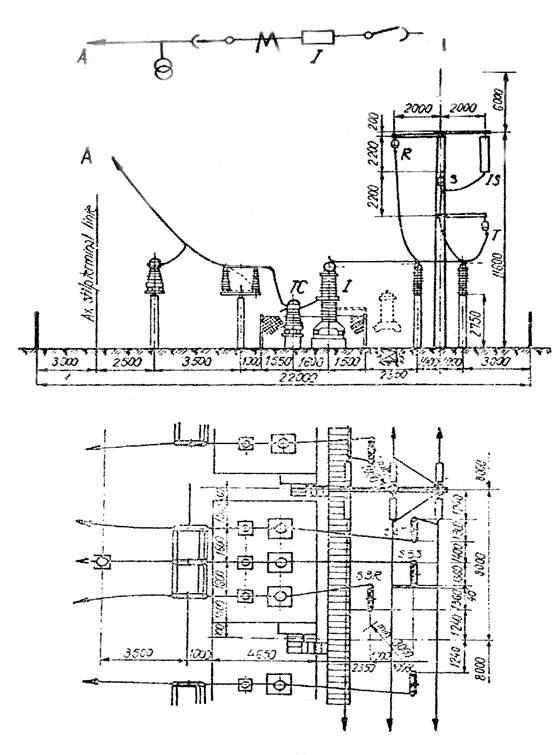

Fig.5. Instalatie de distributie de tip semiinalt cu bara simpla a carei faze sunt dispuse in plan inclinat si separatoarele de bare paralele cu barele, U=110 kV.

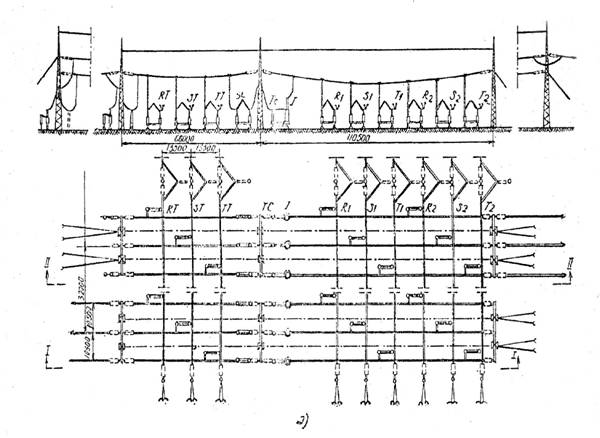

Fig.6. Plan si sectiune printr-o statie ce foloseste solutia cu separatoarele asezate in linie longitudinal (220
kV)

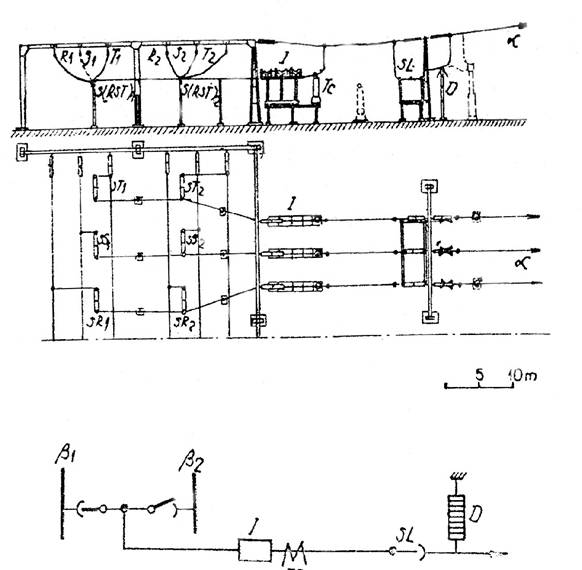

Fig.7. Plan si sectiune printr-o solutie in care se reduce suprafata nefolosita in varianta "tandem" (220 kV)

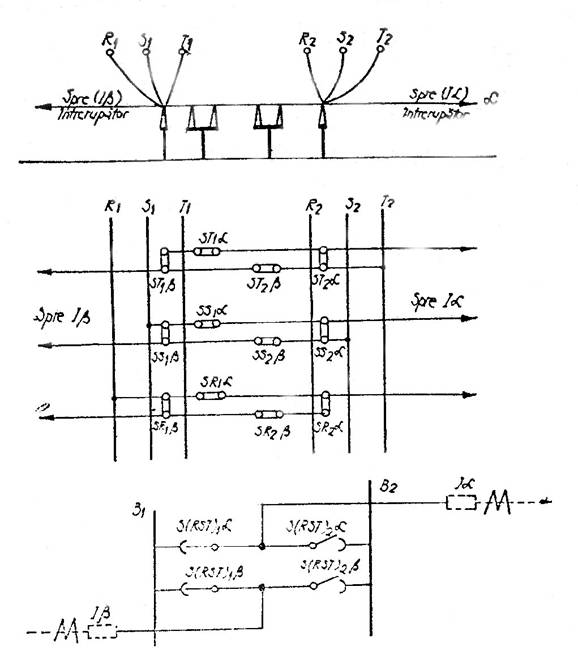

Fig.8. Plan si sectiune prin doua celule intr-o instalatie cu separatoarele de bare asezate in unghi drept.

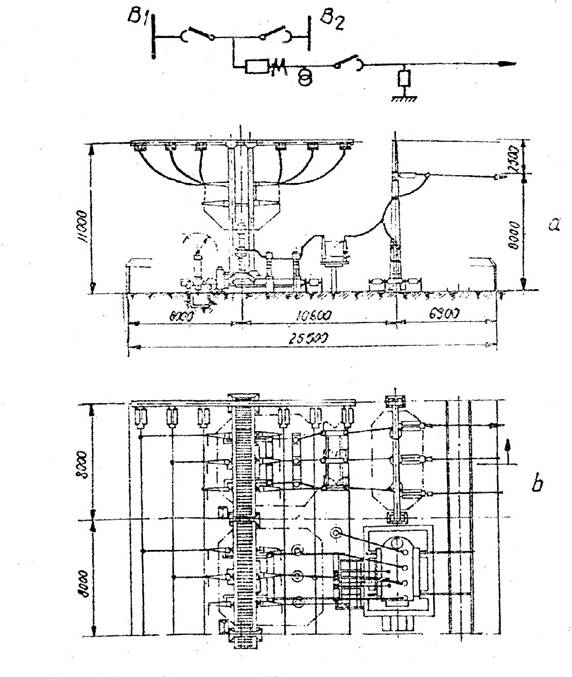

Fig. 9. Plan si sectiune printr-o celula de instalatie ce foloseste separatoare monocoloana si barele

colectoare montate sus (220 kV)

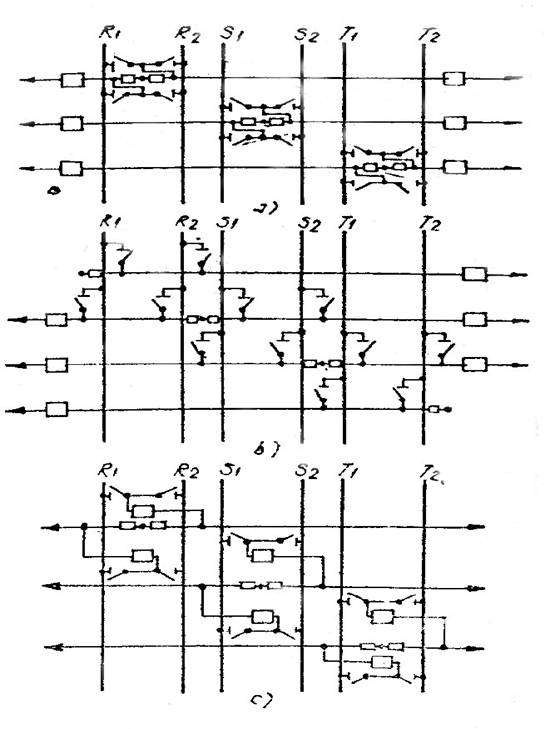

Fig.10. Dispozitia echipamentelor la solutia cu faze mixte: a - mixte propriu-zise; b - mixte decalate; c - mixte separate

Fig.11 Sectiune verticala (a), plan (b) si schema monofilara (c) prin doua celule ale unei instalatii de tip scund cu separatoarele asezate perpenticular pe barele colectoare cu bara colectoare dubla si bara de transfer .

Instalatii de tip scund

In aceste instalatii separatoarele de bare si intreruptoarele se monteaza pe suporti scunzi in apropierea solului, necesitand suprafete mai mari decat celelalte solutii.
Pornind de la faptul ca circuitele de la aceste trepte de tensiune tranziteaza puteri
relativ mari si functionarea lor este importanta pentru sistemul energetic ele sunt controlate in mai toate cazurile de mai mult de un intreruptor pe circuit. Schemele acestor instalatii vor fi deci cu 2 sau 1,5 intreruptoare pe circuit sau de tip poligonal.

Instalatii cu bare de transfer

In instalatiile la care se racordeaza multe circuite se foloseste frecvent schema cu bare de transfer.

Obligatoriu in celulele circuitelor ce se racordeaza la bare de transfer apare separatorul de linie si separatorul barei de transfer.

Intr-o statie care foloseste solutii din categoria "tandem" cu o bara colectoare in U pentru plecari in ambele parti ale barei colectoare si cu toate circuitele racordate si la bara de transfer, aceasta din urma, ia de asemenea forma de U si in statie vom avea deci 5 bare paralele si doua randuri de intreruptoare care impreuna cu caile de acces pot duce la latimi ale statiei de ordinul mai multor sute de metri.

Aceasta face ca la proiectare sa se analizeze temeinic necesitatea racordarii tuturor circuitelor la bara de transfer pentru a putea renunta la bara de transfer pe una din parti.
Instalatiile de distributie (conexiuni) prezentate nu se folosesc decat rar singure. Ele se
combina pentru a forma statii de sistem sau de centrala impreuna cu transformatoarele de forta si generatoarele centralelor.

Statii de distributie interioare

Alimentarea cu energie a oraselor si centrelor industriale impune, in unele cazuri, retele de distributie si statii de inalta si chiar de foarte inalta tensiune care sa aiba o foarte buna fiabilitate, rentabilitate ridicata si sa fie adaptate in mod optim la conditiile impuse de exploatare.

Tensiuni inalte de 60, 72,5 si 110 kV si chiar foarte inalte de 220 kV si uneori 400 kV, devin tot mai des tensiuni de distributie pentru marile orase.

Pe platformele industriale unde se fabrica produse usor incendiabile sau explozibile, statiile electrice de inalta tensiune trebuie sa fie obligatoriu realizate in cladiri sau sa fie protejate corespunzator fata de instalatiile vecine.

Statiile electrice de tip interior pot fi realizate:

de tip deschis (prin montarea directa a echipamentului in cladire);

de tip inchis (ce utilizeaza celule prefabricate capsulate sau blindate).

Elemente caracteristice:

Suprafata de teren ocupata de o statie de interior de tip deschis clasica este cu cel putin 20-30% mai redusa fata de o instalatie de tip exterior, pentru aceeasi schema principiala monofilara; suprafata de teren necesara scade foarte mult daca statia de tip interior se realizeaza pe mai multe nivele.

Suprafata de teren ocupata de o statie de interior de tip inchis ce se realizeaza din celule prefabricate capsulate cu mediu izolant aerul la presiune atmosferica, poate fi mult mai

redusa, la aproximativ 25%, in raport cu o statie de tip exterior cu aceeasi schema principiala
monofilara. Aceste celule folosesc obisnuit intreruptoare debrosabile. Daca statia utilizeaza
celule prefabricate blindate cu mediul izolant SF suprafata de teren necesara poate fi doar de
7%. Volumul necesar unei statii compacte cu SF este foarte mic, fata de o statie interioara
clasica.

- O statie de tip interior este obisnuit mai scumpa ca o statie de tip exterior, in special datorita investitiilor mai mari necesare pentru partea de constructie (cladiri) si a consumului mai mare de forta de munca. In zone puternic poluate, este posibil ca o statie de tip interior sa fie mai ieftina ca investitie si exploatare, in raport cu o statie de tip exterior.
- Statiile electrice interioare de tip deschis, de inalta si foarte inalta tensiune, folosesc
obisnuit echipamente electrice clasice cu izolare externa in aer; dispozitia constructiva este caracteristica la statiile de 110 kV, aparatele electrice pot fi clasice sau speciale, pe cand statiile interioare de tip deschis de tensiune mai mare, sunt de fapt statii de tip exterior acoperite cu constructii usoare (tabla ondulata pe schelet si sarpante din profile metalice), avand ca scop principal protectia echipamentelor electrice impotriva poluarii, ocupa spatii mari si necesita constructii costisitoare. Din aceste motive statiile electrice interioare de tip deschis se construiesc de obicei pana la 110 kV

- Pentru tensiuni superioare se realizeaza obisnuit statii electrice interioare de tip inchis cu echipamente electrice blindate in SF

- La tensiuni inalte intre 60 si 110 kV se pot adopta si solutii de tip inchis (capsulate, cu mediul izolant aerul la presiune atmosferica sau blindate cu mediul izolant SF ) in functie de rezultatele calculelor tehnico-economice.

- Transformatoarele de mare putere ale statiilor interioare, se monteaza, obisnuit, in aer liber, langa peretii cladirilor statiilor interioare.

- Statiile interioare de tip deschis au dimensiuni mai mici ca ale statiilor exterioare deoarece intre circuitele vecine se folosesc ingradiri de separatie, ceea ce reduce mult pasul celulei (ex. la 110 kV pasul se reduce de la 8-9 m la cca 6 m).

- Statiile electrice interioare pot avea aceleasi scheme ale circuitelor primare ca si statiile electrice exterioare. Schemele cele mai des folosite la statiile electrice interioare sunt cu bare colectoare simple sau duble.

- Statiile electrice interioare de tip inchis, in special cele care utilizeaza echipamente electrice blindate izolate cu SF , au o foarte mare fiabilitate si ca urmare chiar si la foarte inalta tensiune pot fi folosite scheme electrice mai simple, cu bare colectoare simple sectionate longitudinal, cu bare colectoare simple si bare de transfer sau cu bare colectoare duble, din care una si cu functie de bara de transfer, daca statia nu are mai multe cai de alimentare din sistem.

- Statiile interioare pot fi echipate cu intreruptoare obisnuite de tip exterior sau cu intreruptoare speciale pentru interior, ce obisnuit sunt de brosabile.
- Intreruptoarele pot fi montate pe un sir, pe doua siruri sau mai rar pe trei siruri.
- In statiile interioare de IT de tip deschis cu aparataj clasic, separatoarele monopolare
sunt asezate in mod obisnuit alaturat formand separatorul tripolar.
- In statiile interioare de foarte inalta tensiune de tip deschis, separatoarele pot fi
amplasate ca si la statiile exterioare

- Statiile electrice interioare de inalta si foarte inalta tensiune pot avea bare colectoare rigide sau flexibile, neizolate sau izolate cu materiale solide, libere sau capsulate (cu mediul de izolatie aerul sau SF ), montate independent sau pe izolatoarele separatoarelor de bare, in forma de I sau U, asezate intr-un plan orizontal sau vertical, etc.

- Transformatoarele de masura pot fi simple (transformatoare de curent si transformatoare de tensiune) sau combinate (transformatoare de curent si de tensiune) separate sau inglobate in izolatoarele de trecere sau in izolatoarele separatoarelor), etc.

Statii interioare de tip deschis (S.I.D.)

Statiile electrice de inalta si foarte inalta tensiune interioare de tip deschis (clasice) sunt obisnuit folosite pentru tensiuni de 110 kV.

Structurile constructive ale S.D.I. sunt in general de tip hala si tip etajat. Cel mai frecvent se utilizeaza solutia tip hala, fara pereti intermediari, deoarece asigura o buna vizibilitate si deci o buna exploatare. Solutia tip etajat se foloseste cand suprafata de teren disponibila este redusa.

Dimensiunile celulelor depind de tensiune, schema de conexiuni, gabaritele si tipurile aparatelor folosite (influenta mare avand-o tipul separatoarelor).

S.D.I. pot fi echipate cu aparate clasice sau pot fi echipate cu intreruptoare debrosabile.

Statii echipate cu aparate clasice (S.I.D.C.)

In Romania se construiesc S.D.I. de 110 kV. Solutiile constructive ale acestor statii corespund la patru perioade distincte.

Statiile din generatia I au fost concepute inainte de 1840,

generatia II - intre 1860-1875,

generatia III - intre 1875-1880

generatia IV corespund solutiilor actuale.

De exemplu, intr-o statie de 110/6 kV, din generatia I

instalatia de distributie de 110 kV are doua sisteme de bare colectoare, rigide (din
care unul in forma de U), asezate pe izolatori suporti la etajul 3, unde sunt
amplasate si separatoarele de bare si unde exista coridoare de supraveghere
separate de partile sub tensiune prin plase de sarma de protectie.

La etajul 2 sunt amplasate aparate grele de 110 kV (intreruptoarele si

transformatoarele de curent), dispozitivele de actionare ale intreruptoarelor asezate pe doua siruri (in fata celulelor in coridorul central de manevra), izolatoarele pentru pastrarea distantelor intre barele rigide de alimentare a transformatorului de forta, separatorul de linie, transformatoarele de tensiune si capetele terminale ale cablurilor de 110 kV.

La etajul 1 este amplasata instalatia de distributie de 6 kV (cu doua sisteme de bare
colectoare rigide asezate pe izolatori suporti la partea superioara a celulelor de 6
kV), izolatoarele de trecere tip interior-interior de 110 kV pentru alimentarea
transformatoarelor de forta de 110/6 kV, canalul de cabluri al cablurilor de circuite
secundare si incaperile pentru personalul de exploatare.

La parter sunt amplasate pe suporti cablurile de 6 kV, bobinele de reactanta de

medie tensiune, izolatoarele de trecere de 6 kV pentru legatura cu

transformatoarele de forta si camera bateriei de acumulatori.

In dreapta cladirii principale, intr-o cladire alaturata sunt amplasate
transformatoarele de forta sub care sunt canale cu gratare la partea superioara

pentru colectarea eventualelor pierderi de ulei, pentru ventilatie. Legaturile de 6 kV se fac prin bare rigide ca si la 110 kV.

La subsol e amplasata instalatia de ventilatie, pentru racirea reactoarelor si a

transformatoarelor de forta.

Statiile din generatia II fata de cele din generatia I cu solutii ineficiente au reprezentat

un progres treptat prin:

cladire mai simpla, tip hala fara plansee orizontale;

realizarea statiilor de 110 kV si 6-10 kV in doua corpuri de cladire alaturate sau

separate;

pas de celula de 7 m la utilizarea separatoarelor cu deschidere laterala a cutitelor

sau de 6 m cu captusirea cu folii de material izolant a unor portiuni de pereti si

stalpi;

montarea aparatelor grele (intreruptoare si transformatoare de masura) la nivelul
pardoselii ceea ce usureaza schimbarea acestor aparate si reduce dimensionarea si
deci costul si inaltimea cladirii;

dispunerea pe doua siruri a celulelor pentru legaturi pe ambele parti ale statiei, cu
coridor central de manevra si coridoare laterale de supraveghere la parter si doua
sisteme de bare colectoare rigide pe izolatori suporti (unul in forma de U), ceea ce
asigura obtinerea unei instalatii mai compacte;

pereti despartitori de inaltime relativ redusa intre celulele alaturate, pentru

protectia muncii;

masuri suplimentare de impiedicare a patrunderii agentilor poluanti exteriori si

evitarea condensarii in interior a vaporilor de apa, deci cresterea fiabilitatii;

transformatoarele de forta montate in exterior.

Statiile din generatia III au adus si alte ameliorari importante si anume:
- folosirea separatorului semipantograf, cu deschiderea cutitului principal in planul
izolatoarelor proprii, ceea ce a permis reducerea latimii celulei la 6 m, o mai buna
utilizare a volumului (mai redus), marirea gradului de prefabricare si reducerea
duratei de executie a cladirii.

Pentru aceeasi schema volumul necesar unei celule este cu 36% mai redus.

Statii echipate cu intreruptoare debrosabile (S.I.D.I.D)

Pentru reducerea necesarului de teren si de volum, ce sunt cu atat mai mari cu cat tensiunea este mai ridicata, s-a trecut la renuntarea la separatoare de bare, prin folosirea de intreruptoare debrosabile, care au si avantajele:

daca sunt scoase din circuit, asigura separarea vizibila intre partile instalatiei
ramasa sub tensiune si cea scoasa de sub tensiune,

se reduce numarul de aparate necesare instalatiei (deci spatiul necesar se reduce si

mai mult),

instalatia se simplifica,

creste fiabilitatea si scad investitiile.

inlocuirea unui intreruptor debrosabil cu unul in rezerva se face foarte repede,

scad daunele datorate intreruperilor in alimentare,

se usureaza exploatarea.

Solutia cu intreruptoare debrosabile se foloseste obisnuit numai la instalatii cu bare colectoare simple, deoarece la instalatii cu bare colectoare duble cu doua intreruptoare pe circuit, solutia este scumpa si necesarul de teren si de volum devin prea mari.

Statii interioare de tip inchis, (S.I.I.)

Contrar practicii generale din trecut cand se utiliza foarte mult echipament de tip exterior pentru statii de distributie interioare, aparatele si materialele speciale de tip interior obisnuit cu tensiuni pana la 110 kV, au fost dezvoltate, permitand sa se amelioreze in special rentabilitatea. Aplicarea tehnologiilor si tehnicilor moderne, in special izolatia cu SF , a permis sa se creasca si mai mult rentabilitatea statiilor de distributie de tip inchis.
S.I.I. pot fi realizate in doua variante constructive, in functie de mediul izolant folosit:
- cu aer la presiune atmosferica;

- cu alti izolanti, in special cu SF la presiune mai mare ca cea atmosferica. Aceste
instalatii se caracterizeaza prin faptul ca celulele sunt realizate obisnuit sub forma unei
carcase metalice prefabricate, compacte, care contine tot echipamentul unui circuit, conform
schemei principiale monofilare. Daca izolantul folosit este aerul la presiune atmosferica,
celulele se numesc capsulate iar daca este un izolant sub presiune (SF ) se numesc blindate.
Folosirea hexafluorarii de sulf ca izolant in instalatiile de inalta tensiune presupune
introducerea unor principii oarecum diferite de cele folosite la alte categorii de instalatii si
anume:

capsularea intregii instalatii in carcase metalice etanse, capsulare care poate fi

facuta monofazat sau trifazat;

compartimentarea in module normalizate interschimbabile.

Capsularea este obligatorie pentru mentinerea gazului in zona instalatiei. Capsularea trifazica duce la economie de spatiu, de materiale si manopera iar in plus, campurile celor trei faze, compensandu-se reciproc, duc la scaderea pierderilor. Capsularea monofazata elimina scurtcircuitele intre faze, limiteaza eforturile electrodinamice intre faze, permitand orice asezare relativa a fazelor.

Compartimentarea se realizeaza de obicei in module care constituie si elementele componente ale celulei (intreruptor, separator, etc.) si care se separa intre ele etans. Aceste module se pot asambla in diferite moduri pentru a se realiza schema monofilara dorita sau pentru a se putea incadra instalatia in restrictie privind dimensiunile.

Barele colectoare si caile de curent in general se executa din tevi din cupru sau aluminiu sustinute de izolatoare din rasini epoxidice si capsulate mono sau trifazat.
Intreruptoarele folosite in instalatiile izolate cu SF sunt cu ulei putin, cu vid sau mai
natural cu SF

Separatorul nu mai poate, prin insasi constructia sa, sa separe vizibil parti ale instalatiei, lucru care face folosirea lui putin diferita de cea din instalatiile izolate cu aer la presiunea atmosferica. Astfel pentru a se garanta securitatea personalului si deci pentru a se putea certifica pozitia deschis a separatorului se practica urmatoarele metode:
- se monteaza separatoare de legare la pamant mai multe decat in celelalte categorii
de instalatii. Practic se prevede posibilitatea punerii la pamant a tuturor
elementelor din instalatie care pot fi separate;

se prevad ecrane special legate la pamant care se introduc intre contactele

separatoarelor in pozitia deschis a acestora;

Separatorul de legare la pamant este folosit drept element principial de securitate si pentru suntarea arcului electric eventual aparut, pentru stingerea lui rapida si limitarea efectelor distructive.

Montarea unei instalatii cu SF este relativ simpla deoarece consta din amplasarea modulelor ce reprezinta componente ale instalatiilor, module realizate si incercate individual in fabrica.

In exploatare, esentiala este supravegherea continua a etanseitatii si completarea pierderilor de gaz care se poate face si automat.

Necesarul de suprafata este considerabil mai mic decat la solutiile clasice. Fata de instalatiile de tip exterior, o instalatie cu SF necesita, la 110 kV cca 6% suprafata, la 220 kV cca 4% si la 380 kV cca 3%. Aceasta face oportuna introducerea lor ori de cate ori exista suprafata disponibila limitata (de exemplu la centralele hidro subterane, la extinderea sau modernizarea unor instalatii existente, etc.

Securitatea in functionare este cert mai ridicata decat la solutiile clasice
Exista si posibilitatea combinarii unor module de instalatii cu SF cu instalatii clasice,
situatii care pot aparea la extinderi, modernizari sau sa fie impuse de restrictii de suprafata.
