TEST - constructii electronice

TEST - constructii electronice

- Proba teoretica -

1. Specificati care din materialele de mai jos permit trecerea curentului electric:

a)     lemnul uscat

b)     alama

c)      sticla

2. Desenati simbolurile pentru:

d)     Rezistor

e)     bobina cu miez

f)      Led

g)     tranzistor MOS-FET cu canal N

h)     condensator semivariabil ( trimer )

3. Scrieti valorile pentru rezistor si capacitor :

a)     rosu, negru, verde,auriu R =

b)     galben, rosu, portocaliu C =

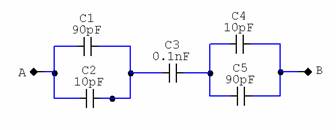

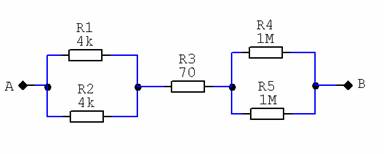

4. Calculasi rezistenta echivalenta si condensatorul echivalent între punctele A si B

a)

b)

5. Specificati tipurile de diode cunoscute, desenând si simbolurile aferente

6. Simbolul alaturat reprezinta:

a)     dioda semiconductoare

b)     fotodioda

c)      tub electronic (trioda cu vacuum )

7. Specificati tensiunea minima de deschidere a unei jonctiuni :

a)     cu germaniu

b)     cu siliciu

8. Desenati modurile de conectare a unui tranzistor în circuit ( inclusiv desenul ).

9. Se da circuitul din figura:

Sa se calculeze valoarea lui R

10. Desenati schema unui redresor

a)     monoalternanta

b)     bialternanta

11. Enumerati clasele de functionare ale amplificatoarelor de audiofrecvgenta

12. Desenati schema unui alimentator stablilizat cu tranzistoare

13. Ce reprezinta simbolurile

a)

b)

14. Reprezentati portile logice SI, SAU, NU. Scrieti tabelele de adevar

15. Desenati un astabil cu tranzistoare

16. Ce reprezinta circuitul din figua. Scrieti formula lui Thomson.

17. Desenati schema bloc a receptorului superheterodina cu simpla schimbare de frecventa

18. Ce marim fizice putem masura cu osciloscopul. Specificati si unitatile lor de masura.

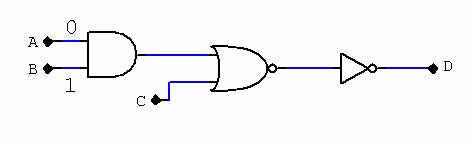

19. Cum varieaza starea logica în punctul D functie de intrarea C ?

20. Desenati schema unui filtru ∏   si definiti cu reprezinta acest filtru

( la ce foloseste ).
