Traductoare Hall de deplasare (4 tipuri de circuite)

Traductoare Hall de deplasare (4 tipuri de circuite)

Pentru intelegerea modului in care un asemenea traductor poate fi utilizat la masurarea deplasarilor este necesar a se face o succinta privire asupra principiului sau functional si constructive fig alaturata. Circuitul de excitatie parcurs de curentul I_C asigura in intrefierul circuitului magnetic un cimp de inductie magnetica B. Traductorul Hall (TH), realizat dintr- placa semiconductoare Ge sau din aliaje intermetalice de dimensiuni reduse , este amplasat perpendicular cu planul suprafetei sale pe directia liniilor de caimp. In circuitul traductorului este conectat un circuit de comanda parcurs de curentul I_C, tensiunea de iesire a traductorului, denumita si "tensiuneHal",fiind:

in care k_H este constanta Hall, marime ce depinde de materialul din care se executa placuta semiconductoare. Daca I_C este mentinut constant si B=k_B*l, atunci relatia de mai sus devine dependenta de deplasarea l de masurat, conform : U_H=k_H*k_A*l - f(l).

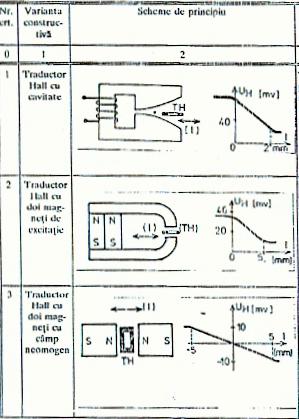

Tabelul urmator prezinta principalele tipuri de circuite electrice si modalitati de realizare a traductoarelor Hall pt masurarea deplasarilor:

Traductorul nu are un punct de zero definit, se masoar deplasari in intervalul 1.2mm, sensibilitate buna.

Traductorul nu are punct de zero riguros definit; se masoar deplasari in intervalul 0..5mm ; sensibilitate medie.

Traductorul are caracteristica liniara in domeniu larg de valori (0.5mm), dar sensibilitatea este relative mica in comparative cu alte variante.

In plus fiind un circuit magnetic cvazideschis influentele externe (T,H,E) sunt importante.

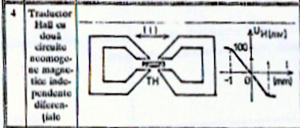

Sensibilitate foarte buna si liniaritate in domeniu restrins de valori; dezavantajul principal este datorat formei coplicate a circuitului magnetic.
