Numaratorul decadic

Numaratorul decadic

Prin conectarea in cascada a unor numaratoare cu factori de divizare diferiti putem obtine noi numaratoare. De exemplu :dac cuplam in cascada un numarator modulo doi (un bistabil),cu un numarator modulo cinci,va rezulta un numarator modulo 10 (numarator decadic).

Cele doua numaratoare pot lucra sincron sau asincron unu cu altul. Avem de asemenea posibilitatea de a permuta ordinea numaratoarelor,aceasta permutare ne afectand valoarea modulului numaratorului, dar poate schimba codul in care numara.( Starile omise au de asemenea influienta asupra codului in care se numara).

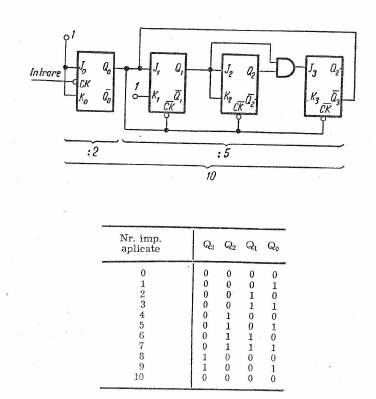

Daca vom cupla la inceput bistabilul urmat de numaratorul modulo cinci (fig 1.14) va rezulta schema unui numarator decadic care va evolua in codul zecimal codat binar.

Evolutia starilor numaratorului decadic este indicata in tabelul 1.3.

Tabelul 1.3     Fig 1.14 Divizor cu zece.
