Alungirea

Alungirea la rupere a firului din amestecuri eterogene este data de relatia:



Obs. Componentul 1 este componentul cu alungirea fibrelor cea mai mica.

unde:

af1 este alungirea fibrelor componentului cu valoarea cea mai mica (%);

af2 - alungirea fibrelor componentului cu valoarea cea mai mare (%);

a - coeficient ce se calculeaza cu relatia:

unde:

nf1, nf2 reprezinta numarul de fibre din primul component, respectiv al doilea din sectiunea firului;

rf1, rf2 - rezistenta fibrelor din componentul 1, respectiv din cel de al doilea component.

n - coeficient ce reprezinta valoarea intreaga a raportului dintre alungirea fibrelor din componentul al doilea si alungirea fibrelor din

componentul 1.

Datorita alungirii firului, fibrele se alungesc diferit in functie de pozitia radiala.

Alungirea fibrelor este data de relatia:

unde:

AF este alungirea firului la rupere;

Aq - contractia transversala a firului;

- unghiul de torsiune al fibrei.

Contractia transversala se determina cu relatia:

Aq =( (R - R' )100)/R (%)

Variatia alungirii fibrelor la intinderea firului se obtine prin completarea tabelului urmator:

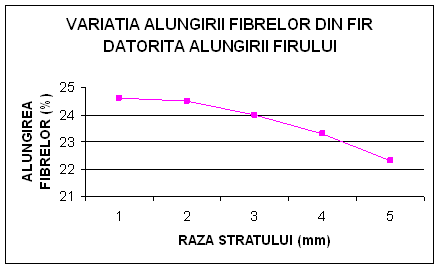

Se reprezinta grafic variatia alungirii fibrelor din fir in functie de raza stratului, conform graficului:

Fig.5.4 Variatia alungirii fibrelor din fir datorita alungirii firului.

Fibrele din structura firului se alungesc datorita alungirii firului la intindere si a torsionarii lui; astfel, alungirea totala a fibrelor se determina cu relatia:

aT = af + e

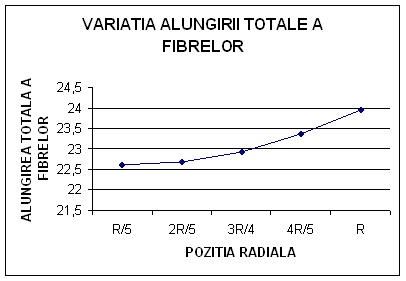

Alungirea totala a fibrelor, in functie de pozitia lor radiala, se obtine prin completarea tabelului urmator:
