ASAMBLARAEA ANGRENAJELOR





1.Notiuni generale despre angrenaje.

2. Clasificarea rotilor dintate si a angrenajelor.

3.Roti cilindrice cu dinti drepti.

4.Numarul minim de dinti.Aplicatii.

1Angrenaj cu roti dintate cilindrice

cazul transmisiei cu curea ,raportul de transmisie nu este constant datorita


alunecarii elestice.Acest tip de transmisie nu se poate utiliza la mecanisme de precizie.Datorita profilului special,transmisia cu roti dintate,asigura un raport de transmisie constant.

Un angrenaj este constituit din:

roata dintata conducatoare;


roata dintata condusa;



arbore conducator;

arbore condus.


Dantura reprezinta o suprafata profilata,constituita dintr-o succesiune de goluri si dinti dispusa pe suprafata periferica a unei roti de transmisie.In angrenare,dintii unei roti patrund in golurile dintre dintii celeilalte roti.


Raportul de transmisie se determina cu relatia:i=n1/n2=r2/r1


Domeniul de utilizare.


Caracteristici:

garanteaza siguranta in exploatare la turatii mari;

in functionare se manifesta zgomot proportional cu turatia;

raportul de transmisie este constant;

se utilizeaza la mecanisme de precizie;

se executa intr-o gama dimensionala larga;

poate transmite o gama larga de puteri si de turatii.


Materiale utilizate.


Rotile dintate se confectioneaza din urmatoarele materiale:


oteluri;


fonte aliate;

alame;

bronzuri;

materiale plastice

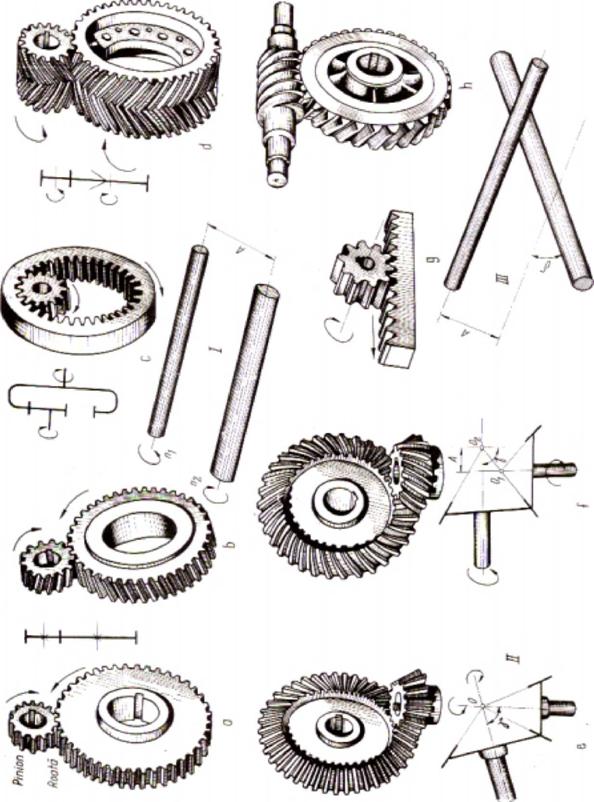

Clasificarea rotilor dintate si a angrenajelor












Tipuri reprezentative


1. Dupa pozitia axelor de rotatie:

cu axe paralele;

cu axe intersectate in plan;

cu axe intersectate in spatiu.



Dupa pozitia suprafetei de infasurare:

cu dantura exterioara;

cu dantura interioara.



Dupa forma suprafetei de infasurare:

cilindrica;

conica;

melcata.


Dupa forma dintilor:

cu dinti drepti;

cu dinti curbi;

cu dinti in V.


Dupa forma in sectiune a dintelui:

evolventa;

cicloida;

arc decerc.



Roti dintate cilindrice cu dinti drepti.


antura cu profil evolventic.Evolventa este curba descrisa de un punct M ce apartine unei drepte care se rostogoleste fara alunecare peste un cerc ,numit cerc de baza.Suprafata evolventica este generata de o dreapta ce apartine unui plan care se rostogoleste peste un cilindru.

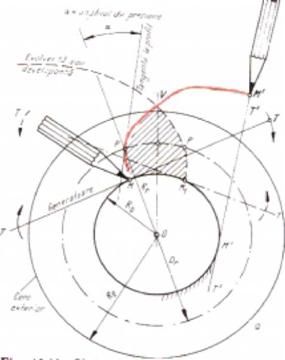

Trasarea evolventei




Dantura cu profil evolventic.Evolventa este curba descrisa de un punct M ce apartine unei drepte care se rostogoleste fara alunecare peste un cerc ,numit cerc de baza.Suprafata evolventica este generata de o dreapta ce apartine unui plan care se rostogoleste peste un cilindru.

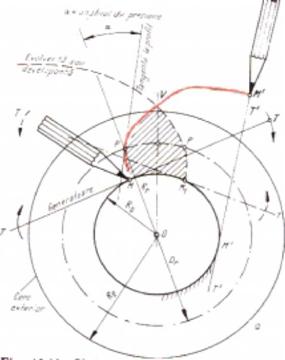

Trasarea evolventei


































3.Roti dintate cilindrice cu dinti drepti.


antura cu profil evolventic.Evolventa este curba descrisa de un punct M ce apartine unei drepte care se rostogoleste fara alunecare peste un cerc ,numit cerc de baza.Suprafata evolventica este generata de o dreapta ce apartine unui plan care se rostogoleste peste un cilindru.

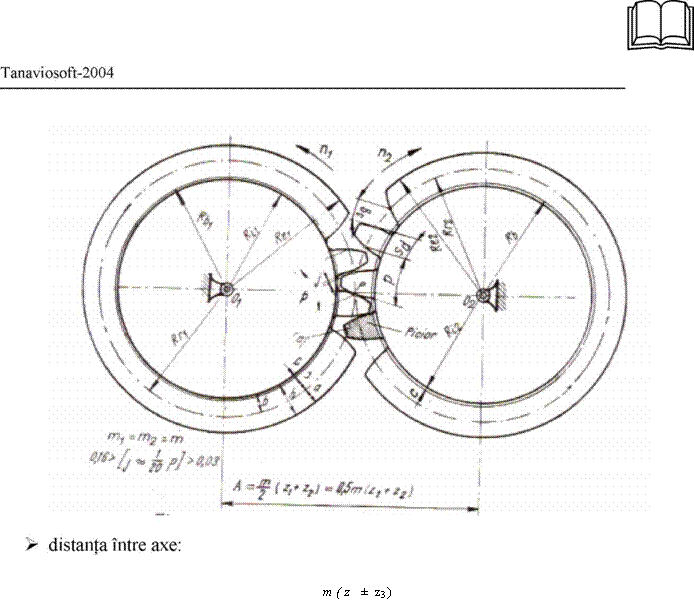

angrenare (t1t2 ); 3.Roti dintate cilindrice cu dinti drepti.


antura cu profil evolventic.Evolventa este curba descrisa de un punct M ce apartine unei drepte care se rostogoleste fara alunecare peste un cerc ,numit cerc de baza.Suprafata evolventica este generata de o dreapta ce apartine unui plan care se rostogoleste peste un cilindru.

3.Roti dintate cilindrice cu dinti drepti.


antura cu profil evolventic.Evolventa este curba descrisa de un punct M ce apartine unei drepte care se rostogoleste fara alunecare peste un cerc ,numit cerc de baza.Suprafata evolventica este generata de o dreapta ce apartine unui plan care se rostogoleste peste un cilindru.

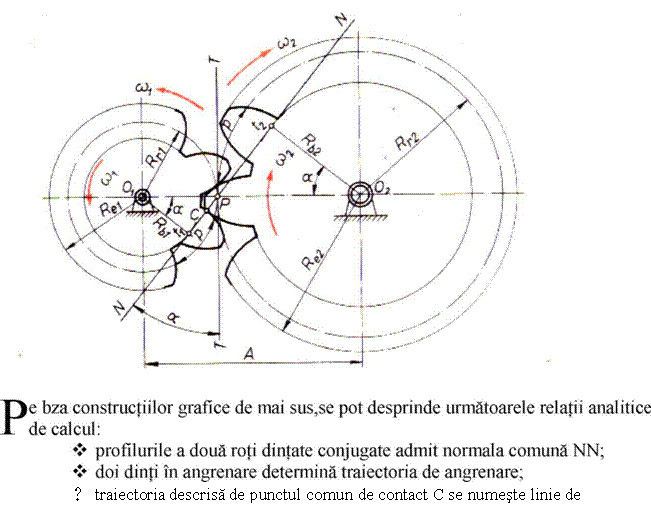

punctul P se numeste polul angrenarii;

unghiul determinat de directiile TT si NN determina unghiul de angrenare a ;

conditia de angrenare a doua roti dintate este sa prezinte acelasi pas p; Toate aceste conditii sunt indeplinite de de doua curbe:evolventa si cicloida.

Dantura cu profil evolventic

caracteristicile evolventei depind numai de cercul de baza;

rotile dintate angreneaza daca au aceiasi parametri a si m (modulul );

angrenarea ramane corecta chiar la variatii mici ale distantei intre axe A;

profilul evolventic poate fi realizat si cu scule aschietoare cu profil neevolventic.





3.Roti dintate cilindrice cu dinti drepti.


antura cu profil evolventic.Evolventa este curba descrisa de un punct M ce apartine unei drepte care se rostogoleste fara alunecare peste un cerc ,numit cerc de baza.Suprafata evolventica este generata de o dreapta ce apartine unui plan care se rostogoleste peste un cilindru.

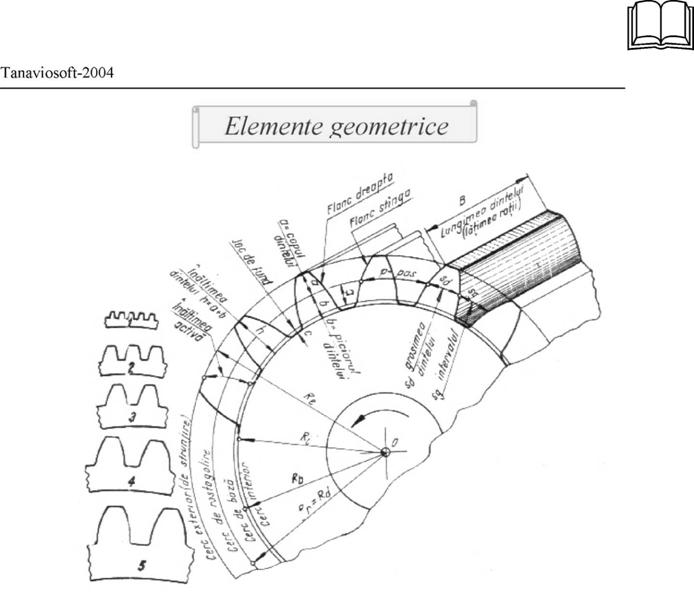

Elementele geometrice

De-diametrul cercului exterior;

Di-diametrul cercului interior;

Db-diametrul cercului da baza;

Dr-diametrul cercului de rulare(rostogolire);

p-pasul(pasul circular);

m-modulul(pasul diametral);

h-inaltimea dintelui;

a- inaltimea capului dintelui;

b- inaltimea piciorului dintelui;

sd-grosimea dintelui;

sg-grosimea golului dintre dinti;

B-latimea danturii.

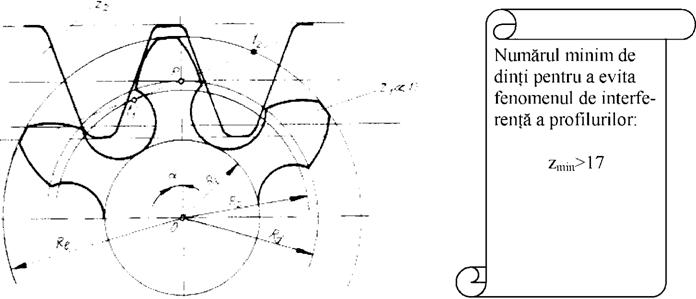

% 29.4.Numarul minim de dinti.Aplicatii.
