Asamblari prin caneluri

Asamblari prin caneluri

In cazurile in care nu satisfac variantele cu o singura pana sau cu mai multe randuri de pene,se utilizeaza asamblarile arbore-butuc (asamblari prin caneluri,arbori profilati,inele tronconice,etc.) care transmit momente de torsiune mari pentru dimensiuni de gabarit relativ mici.

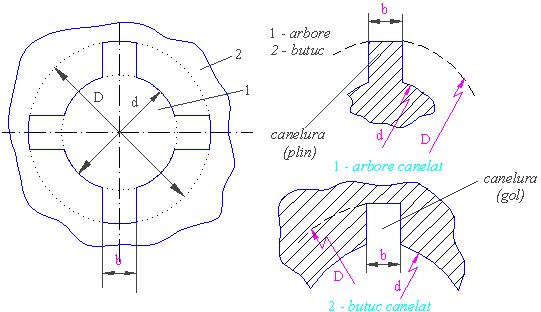

Canelurile sunt o succesiune de pene paralele egal distantate pe periferia arborelui (plinuri) si la interior (goluri) pentru butuc.

Clasificare caneluri

a) dupa forma sectiunii transversale :

- dreptunghiulare

- in evolventa 3⁰.- triunghiulare

4⁰.- trapezoidale

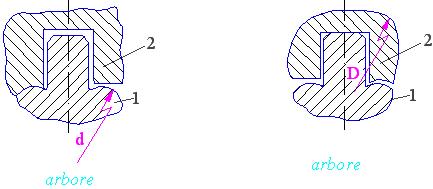

b) dupa felul centrarii :

- cu centrarea pe diametrul interior - cu centrarea pe diametrul exterior

3⁰.-cu centrarea pe flancuri (pe suprafetele laterale)

b) dupa felul cuplarii/decuplarii :

seria usoara in repaus si in absenta sarcinii;

seria mijlocie in miscare si in absenta sarcinii;

seria grea in miscare si in prezenta sarcinii.

Elemente de calcul

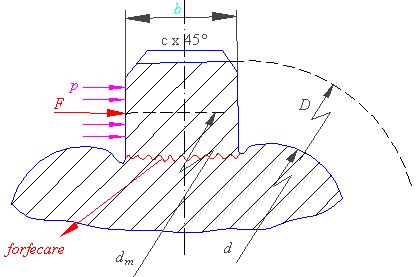

Presiunea de contact p de pe suprafata canelurii,inmultita cu aceasta,va da forta pe o canelura ,

data de relatia :

, unde L - lungimea de contact dintre arbore si butucul canelat

- la strivire

Momentul transmis de cele ''z'' caneluri este dat de relatia : ,

unde : < 0,3 ia in considerare tehnologia de executie

d_m - diametru mediu

Deci,

Punand conditia ca presiunea sa nu depaseasca o valoare admisibila, ,momentul de

torsiune capabil va fi :

- la forfecare

 ; Pentru z = 1 =>

Exemplu de notare : Arbore canelat
