DEPOZIT DE COMBUSTIBIL LICHID SI SALA DE POMPE

DEPOZIT DE COMBUSTIBIL LICHID

SI

SALA DE POMPE

Plan pardoseala.

Sectiune orizontala.

Armari

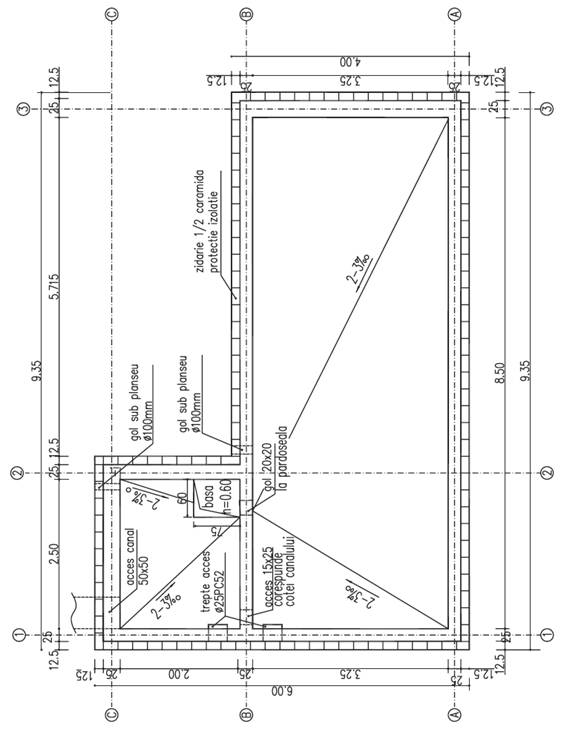

1. Plan pardoseala.

Acest obiectiv este o constructie avand destinatia sa adaposteasca un rezervor de combustibil lichid situat sub cota terenului natural. De aceea este necesara o structura ingropata in pamant. TEMA DE PROIECTARE va trebui sa precizeze cotele tehnologice ale rezervorului metalic, gabaritul, racordurile, circulatiile laterale si la capete, posibilitatile de interventie pentru control, revizii de mai mare amploare, reparatii etc., astfel incat sa se poata stabili pentru inceput datele geometrice ale cuvei ingropate.

Planul de pardoseala are ca scop principal stabilirea solutiei de pardoseala adoptate si traseele pantelor care sa conduca eventualele pierderi de combustibil lichid catre golul in peretele cuvei de 2020 cm, atat din sala pompelor, cat si din sala mare a rezervorului. Aceste pierderi sunt colectate in basa de 6075 cm cu adancimea de 60 cm. Totodata, in acest plan, sunt date si accesele pentru conductele care sunt aduse in canalul de combustibil.

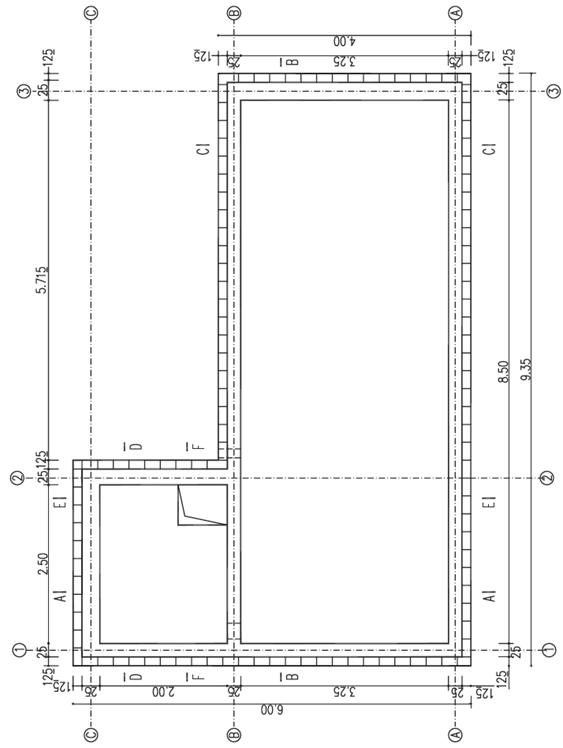

2. Sectiune orizontala.

Sectiunea orizontala precizeaza cotele in plan ale cuvei ingropate, hidroizolatia la exterior si protectia acesteia cu zidarie de caramida de 1/2 C. Stabilirea acestor cote se face in stransa corelare cu toate cerintele si exigentele ce se impun mai intai rezervorului metalic, conductelor si racordurilor, atat de alimentare, cat si de iesire combustibil. Golurile de acces in incinta, pozitia scarilor metalice, precum si toate accesoriile care insotesc linia de instalatii si echipamente se precizeaza in tema de proiectare, si raman definitive, nemaiputand sa fie modificate in continuare.

Posibilele modificari se fac in faza de studiu initial cand se precizeaza datele.

In cazul cand se aduc modificari dupa definitivarea temei de proiectare, procesul de proiectare al obiectivului din punct de vedere al rezistentei se ia de la inceput. Acest aspect este intru totul evident studiind capitolul urmator, cel al armarilor elementelor de rezistenta.

3. Armari.

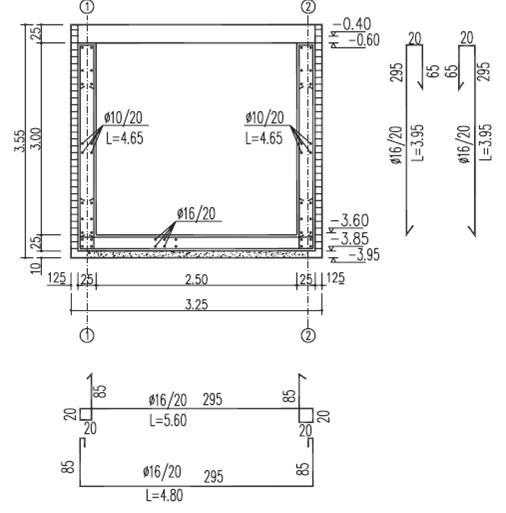

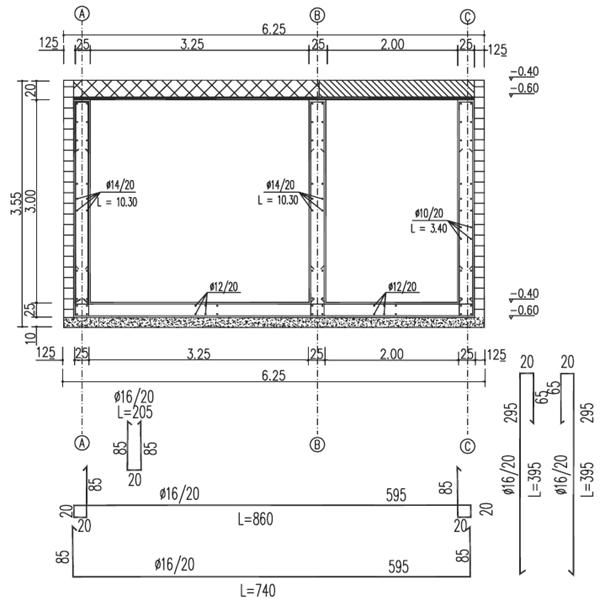

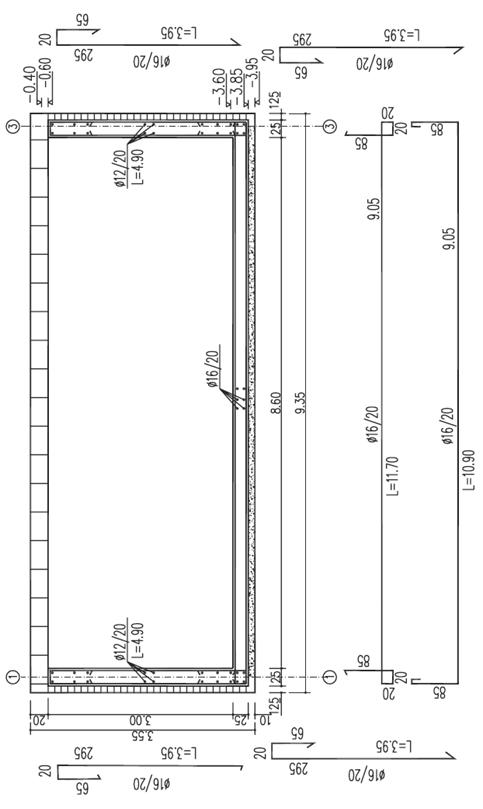

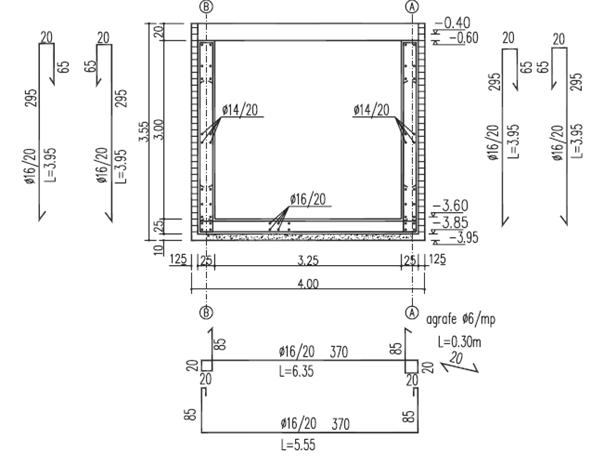

In sectiunea orizontala sunt precizate sectiunile verticale A-A, B-B, C-C, D-D, E-E, F-F. Aceste sectiuni au rolul sa precizeze configuratiile cuvei in diverse zone, in plan vertical, precum si armarile prevazute pentru fiecare in parte.

Armarea cuvei se compune in principal din:

1. armarea radierului;

2. armarea peretilor exteriori;

3. armarea peretilor interiori;

4. armarea peretilor basei.

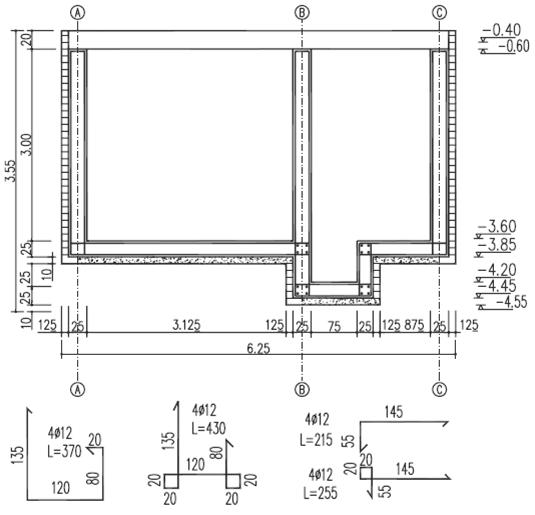

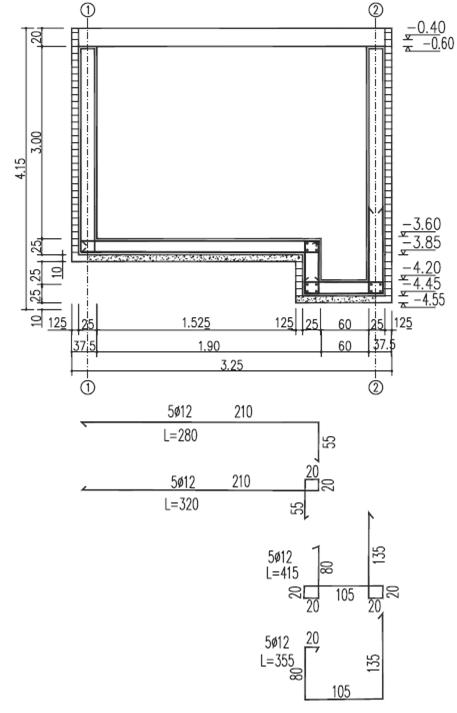

Armarea se realizeaza cu plasa de armatura realizata din bare independente, dispuse pe ambele parti, fie ale placii radierului, fie ale peretilor. In placa radierului se prevad mustati de legatura pentru a asigura continuitatea cu armatura peretilor. In sectiunile E-E si F-F se vede armarea in zona basei de colectare a pierderilor de combustibil. Modificari eventuale de dimensiuni sau de pozitionare a basei conduc la reproiectarea acestor armaturi.
