Calculul de rezistenta al filetului

Se considera ca sarcina este repartizata uniform pe numarul de spire.

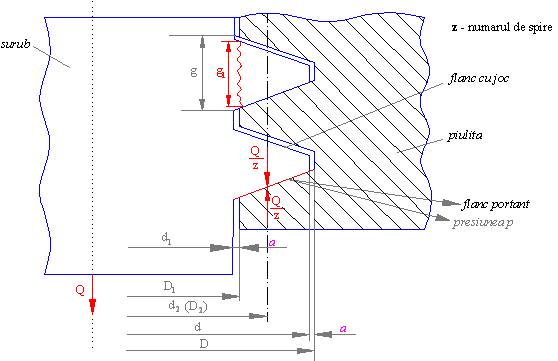

10. Strivire (presiune de contact)

- presiunea ; - forta pe o spira

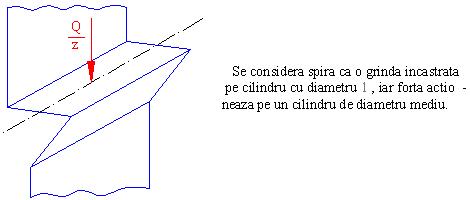

20. Incovoiere

;

, , h = g ;

30. de Forfecare

Din cele trei solicitari,preponderenta este cea de strivire.Experimental ,s-a constatat ca prima spira preia aproximativ 34% din sarcina , ca a 2-a spira preia aprox. 23 ca a 3-a spira preia aprox. 16 ,ca a 10 -a spira preia numai 1% din sarcina,si de aceea ,in practica, numarul de spire se limiteaza la 10,chiar 11 (exceptie)

Deteriorarea asamblarii filetate

Practica a confirmat ca in 65% din cazuri suruburile se rup de sub piulita,in 20% se rup unde se termina filetul,si in 15% se rup sub cap (fig. din cursul trecut).

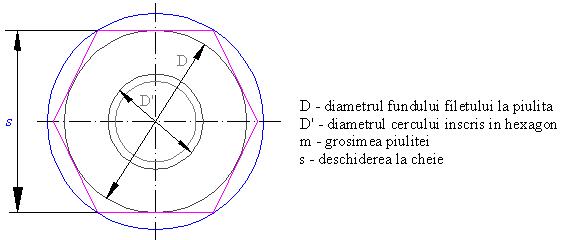

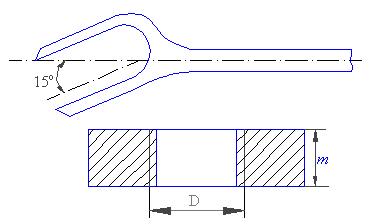

Determinarea grosimii piulitei

Grosimea m se determina din conditia de egala solicitare la presiunea de contact a filetului piulitei,si la intindere a tijei surubului.

Dupa calcule , sau  ;

z - nr. de spire

p - pas
