Convectia fortata la curgerea fluidelor peste un fascicul de tevi netede

Convectia fortata la curgerea fluidelor peste un fascicul de tevi netede

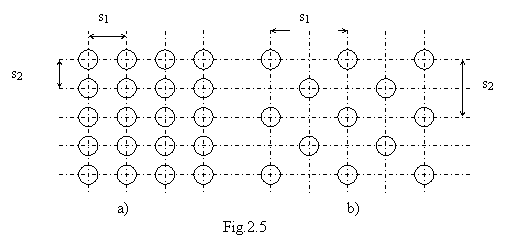

Amplasarea tevilor in fascicul se poate face in doua moduri :

- amplasare in coridor (paralel) (fig.2.5,a) : din punct de vedere fluidodinamic, amplasarea este avantajoasa, deoarece pierderile de presiune sunt minime ; din punct de vedere al transferului de caldura, amplasarea nu este avantajoasa, deoarece transferul de caldura intre fluid si tevi este maxim numai pentru primul rand de tevi ;

- amplasare in sah (alternant) (fig.2.5,b) : din punct de vedere fluidodinamic, amplasarea nu este avantajoasa, deoarece pierderile de presiune sunt maxime ; din punct de vedere al transferului de caldura, amplasarea este avantajoasa, deoarece transferul de caldura intre fluid si tevi este maxim pentru primele doua randuri de tevi.

In calculul criteriului Reynolds, intervine viteza maxima a fluidului in sectiunea minima de curgere dintre doua tevi vecine; depinde de amplasarea tevilor si de dimensiunile constructive ale fasciculului de tevi:

- pentru fascicul in coridor:

, [m/s] (2.79)

- pentru fascicul in sah:

- cu , [m/s] (2.80)

- cu , [m/s] (2.81)

unde : s₁, [m] este pasul longitudinal ;

s₂, [m] - pasul transversal.

La curgerea fluidelor transversal peste un fascicul de tevi, ecuatiile criteriale de calcul sunt prezentate in tabelul 2.15.

Tabelul 2.16

Semnificatia notatiilor :

- indicile inferior "f" indica faptul ca temperatura determinanta este temperatura medie a fluidului, t_f, [^oC];

- dimensiunea determinanta este diametrul exterior al tevilor, d_e, [m];

- e_t - coeficient de corectie ce tine seama de sensul fluxului de caldura; se calculeaza cu relatiile anterioare.
