Convertoare mecanice de frecventa

Convertoare mecanice de frecventa

Scopul lucrarii

Modificarea vitezei unui motor asincron trifazat prin modificarea frecventei tensiunii de alimentare.

Studiul variatoarelor mecanice de frecventa.

Mod de lucru

Realizarea schemei electrice pentru modificarea vitezei motorului asincron trifazat prin modificarea frecventei tensiunii de alimentare:

Se analizeaza functionarea schemei electrice de actionare, atat partea de forta cat si partea de comanda pentru modificarea vitezei motorului asincron trifazat cu rotor in scurtcircuit. Aceasta schema de actionare are caracter pur didactic, fara a avea aplicabilitate in practica industriala.

Se citesc datele nominale ale masinilor electrice folosite si se aleg aparatele de masura corespunzatoare

Se executa schemele electrice indicate

Se va completa Tabelul 1 cu valorile marimilor masurate pentru fiecare schema de actionare.

Tabelul 1

Realizarea schemei pentru convertorul mecanic de frecventa:

Se analizeaza functionarea schemei electrice de actionare, atat partea de forta cat si partea de comanda pentru schema convertorului mecanic de frecventa.

Se citesc datele nominale ale masinilor electrice folosite si se aleg aparatele de masura corespunzatoare

Se executa schemele electrice indicate

Se va completa Tabelul 2 cu valorile marimilor masurate pentru fiecare schema de actionare.

La finalul lucrarii se va intocmi un referat in care se vor nota observatiile si concluziile referitoare la realizarea practica a schemei de actionare (partea de comanda si partea de forta). De asemenea, in referat se vor nota principiile de functionare ale schemei de actionare analizate.

Schema de actionare electrica

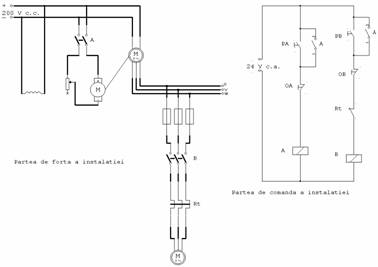

3.1. Modificarea vitezei motorului asincron trifazat

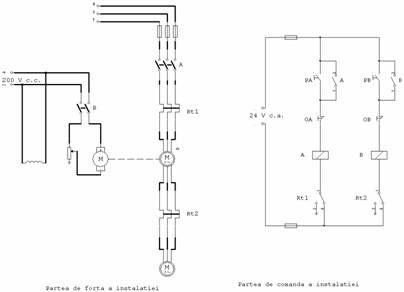

Convertor mecanic de frecventa

Teme propuse spre rezolvare

o       Sa se descrie functionarea schemei de actionare electrica (partea de forta si partea de comanda).
