Distribuitor cu sertar rotativ

Distribuitor cu sertar rotativ

Denumirea de distribuitor cu sertar rotativ este impusa de mi carea organului de distribu ie. Organul de distribu ie este sertarul i prin mi carea de rota ie asigura distribu ia aerului comprimat la diver i consumatori. Mi carea de rota ie a sertarului este asigurata, in general printr-un sistem de comanda manuala, cu doua sau trei pozi ii de lucru. Aceste distribuitoare sunt mult raspandite i forma lor constructiva este foarte variata.

1. Distribuitoare cu sertar rotativ conic

Se caracterizeaza prin faptul ca etan area dintre corp i sertar se realizeaza pe o suprafa a conica. Sunt aparate simple, robuste, cu cel mult patru orificii active, cu ac ionarea manuala i cu deschiderile nominale ale orificiilor de lucru mici. Orificiile de lucru mari impun for e mari de ac ionare.



Figura 2. Distribuitor cu sertar rotativ conic (Robinet cu 3 cai)

In figura 2. este reprezentat distribuitorul cu sertar rotativ conic denumit robinet cu trei cai. Este format din corpul 1, sertarul 2 i elementul de comanda care consta din cheia 3. Sertarul conic, denumit i cep, este men inut etan de resortul 4 prin intermediul pastilei 5.

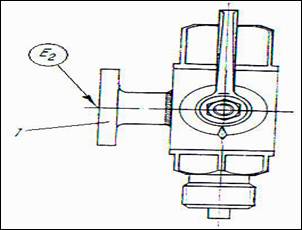

In figura 3. este reprezentat un distribuitor cu sertar rotitor conic numit robinet cu 4 cai. Este de accea i construc ie ca robinetul anterior cu diferen a ca sertarul are alta forma constructiva.

Prin rotirea sertarului se poate ob ine alimentarea alternativa a doua circuite. Aerul comprimat intra prin orificiul I i poate trece spre orificiul E1 sau orificiul E2. Circuitul care nu lucreaza este permanent in legatura cu atmosfera prin orificiul A.

Figura 3. Distribuitor cu sertar rotitor conic (Robinet cu 4 cai)

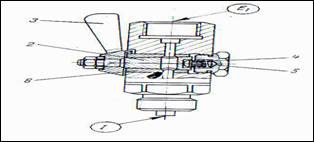

In figura 4. este reprezentat un distribuitor cu sertar rotativ conic de o forma speciala, numit robinet de control. Se compune din corpul 1,sertarul conic 2, elementul de comanda manuala format din cheia 3 i resortul 4 de men inere a etan eita ii prin intermediul pastilei 5. Intre corp i cep se afla o buc a 6 din alama, corpul fiind din o el carbon, iar cepul din o el inoxidabil.

Figura 4. Distribuitor cu sertar rotativ conic (Robinet de control)

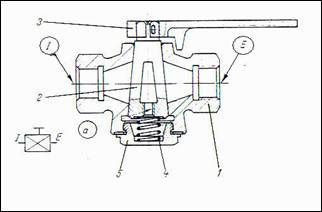

In figura 5. este reprezentat un alt distribuitor utilizat in comenzile pneumatice numai pentru inchiderea i deschiderea unui circuit. Se compune din corpul 1, sertarul conic 2, sistemul de comanda manuala cu cheia 3, resortul 4 i dopul 5.

Figura 5. Distribuitor cu sertar rotativ conic (Robinet cu 2 cai)

2. Distribuitoare cu sertar rotativ plan

Se caracterizeaza prin faptul ca etan area dintre corp i sertar se realizeaza pe o suprafa a plana. Sunt aparate de distribu ie foarte mult raspandite deoarece au o forma constructiva u or de realizat, sunt robuste, sigure in func ionare i pot fi ac ionate manual, cu piciorul i uneori mecanic.

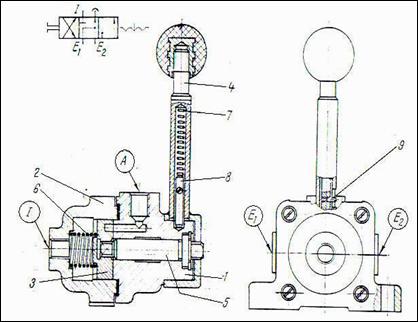

In figura 6. este reprezentat distribuitorul, cu sertar rotativ plan denumit distribuitor cu 4 cai.Aparatul se compune din corpul 1, inchis i sus inut de capacul 2, iar la interior se afla elementul de distribu ie format din sertarul 3 ce poate fi ac ionat din exterior de manerul 4 prin intermediul tijei 5.

Etan area sertarului pe corp se asigura ini ial de resortul 6, iar in prezen a aerului comprimat prin autoetan are.

Figura 6. Distribuitor cu sertar rotativ plan (Distribuitor cu 4 cai)

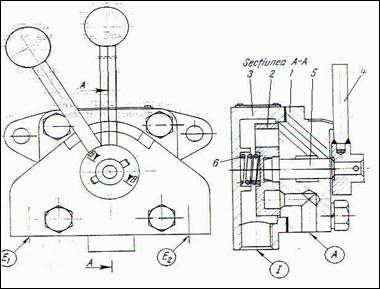

O alta construc ie de distribuitor cu sertar rotativ plan, denumit robinet distribuitor, este reprezentata in figura 7. Aparatul se compune din corpul 1, sertarul 2, capacul 3, maneta 4, axul 5 i resortul 6, elemente ce au acela i rol ca la distribuitoarele de mai sus. Acest aparat este realizat pentru debite mai mari de aer comprimat.



Figura 7. Distribuitor cu sertar rotativ plan (Robinet distribuitor)

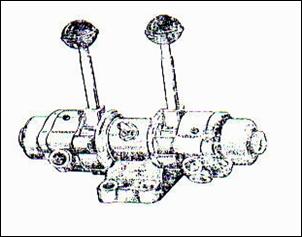

In figura 8. este un distribuitor cu sertare rotativ plan denumit distribuitor cu 4 + 5 cai. Acesta prezinta avantajul ca elimina pericolul suprapunerii comenzilor pneumatice la doi consumatori de aer comprimat, consumatori ce nu au voie sa func ioneze simultan.



Figura 8. Distribuitoare cu sertare rotativ plan (Distribuitor cu 4+5 cai)

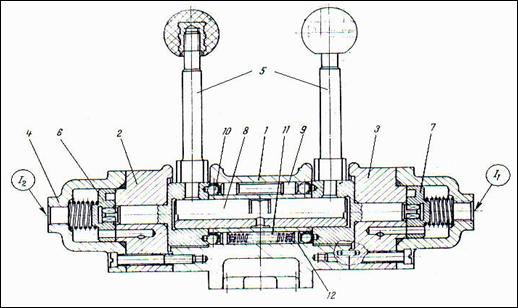

Aparatul (figura 9) se compune din suportul 1 pe care se fixeaza corpul 2 i 3 cu capacele 4,manetele 5 de forma speciala, ce pot roti sertarele 6 i 7, bol ul 8, ce asigura centrarea celor doua manete, sistemul de blocare al manetei ce nu este ac ionata, format din distan ierul 9 i bilele 10 i in final sistemul de fixare a manetei in pozi ia de lucru respectiva, format din resortul 11, ghidajele 12 i alte bile ca la pozi ia 10.

In scopul ungerii suprafe elor de frecare aparatul este prevazut cu ungatorul 13.

Figura 9.

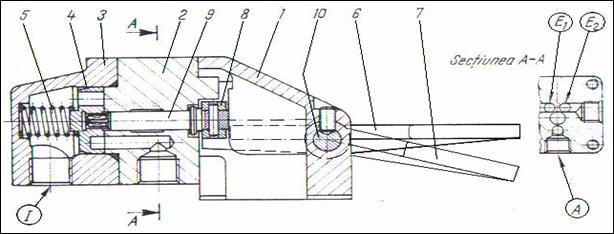

O construc ie de distribuitor cu sertar rotativ plan, dar ac ionat cu piciorul, este reprezentata in figura 10. Aparatul se compune din suportul 1, pe care se monteaza corpul 2 al distribuitorului, capacul 3, in care se afla sertarul 4 de distribu ie cu resortul 5 de etan are, precum i sistemul de ac ionare al elementului de distribu ie format din pedalele 6 i 7, sistemul de parghii 8 i tija 9. Pedalele se fixeaza de suport prin axul 10.

Principiul de func ionare al aparatului este acela i cu al distribuitoarelor cu sertar rotativ plan redate anterior, dar cu posibilita ile de realizare a circuitelor stabilite in semnul conven ional printr-o ac ionare cu piciorul asupra pedalei din stanga sau pedalei din dreapta.

Figura 10. Distribuitor cu sertar rotativ plan ac ionat cu piciorul

Capitolul I Intretinerea,repararea si norme de securitate a muncii

In ateliere de intre inere i repara ii se iau urmatoarele masuri pentru protec ia impotriva accidentarilor i deteriorarii instala iilor:

temperatura de lucru in interiorul atelierului trebuie sa fie optima 18-24 C;

masuri de mecanizare i automatizare a opera iilor grele cu risc crescut de accidentari;

cura area aerului de gaze praf, aburi, prin ventila ie;

atelierele trebuie sa fie iluminate corespunzator atat ziua cat i noaptea;

protejarea instala iilor electrice i legarea acestora la pamant;

verificarea inainte de utilizare a tuturor instala iilor de ridicat (cabluri, lan uri, scripe i);

ancorarea ma inilor i instala iilor in timpul transportului;

evitarea sta ionarii muncitorilor in raza ac iunii ma inilor, instala iilor i a macaralelor;

respectarea regulilor prescrise pentru personalul care manevreaza substan ele necesare spalarii pieselor, interzicerea folosirii flacarii deschise i departarea de locurile de sudare;

verificarea starii utilajelor i dispozitivelor folosite;

indepartarea a chiilor de pe ma ini;

respectarea regulilor de depozitare a pieselor i uneltelor de lucru.

Reguli generale de siguran a in atelierele i laboratoarelor de electro-pneumatica, hidraulica:

nu lucra i cand sunte i obosi i sau cand lua i medicamente ce induc stare de somnolen a;

nu lucra i daca lumina nu are o intensitate suficienta;

nu lucra i in zone umede sau avand incal amintea sau hainele umede;

folosi i instrumente i echipamente de protec ie aprobate de producatorii instala iilor utilizate;

nu purta i inele, bra ari sau alte obiecte din metal cand lucra i in locuri cu circuite electrice;

nu efectua i lucrari de intre inere i repara ii a instala iilor aflate sub tensiune electrica;

niciodata nu modifica i sau nu incerca i sa anula i instrumentele de siguran a cum ar fi blocarea interioara (un fel de intrerupator care opre te automat alimentarea cu energie cand o u a este deschisa sau un panou este scos);

pastra i curate instrumentele i echipamentul de testare i in bune condi ii de lucru. Inlocui i echipamentele izolatoare la primul semn de deteriorare;

unele echipamente cum ar fi condensatorii electrici pot inmagazina o sarcina de curent electric, letala chiar i dupa perioade lungi de timp;

trebuie sa siguri ca aceste componente sunt descarcate perfect atunci cand lucra i cu ele.

Bibliografie

1.Ciocarlea Vasilescu ,,Elemente de tehnologie mecanica" ,,Editura Printech Bucuresti" - 2004

2. Millea R. ,,Cartea metrologului - Metrologie generala" ,,Editura Tehnica Bucuresti" 1985

3.Prof. Dr. Ing. Mihai Gafitanu si colaboratorii ,,Editura Tehnica, Bucuresti

- 1981''

4. T.Negrescu si colaboratorii ,,Tehnologia metalelor" ,,Editura Didactica si Pedagogica,Bucuresti-1978"

5. M.Ionescu, D.Burdusel, I.Moraru si colaboratorii ,,Cultura de specialitate" -Editura Sigma, Bucuresti - 2000

6. Aurel Ciocarlea Vasilescu si Mariana Constantin ,,Ansamblarea, intretinerea si repararea masinilor si instalatiilor " ,,Edituta Polar"

7. Neagu L. ,,Masuratori si legislatia metrologica" ,,Editura Cavasidocumentatia Proser & Printech Bucuresti" - 2007

8. Ciocrrdia Constantin ,,Bazele cercetarii experimentale in tehnologia constructiilor de masini" ,,Editura Didactica si Pedagogica Bucuresti" - 1979

8. Vasile Marginean si colaboratorii ,,Utilajul si Tehnologia meseriei constructii de masini" ,, Editura didactica si pedagogica R.A.Bucuresti - 1991"

9. Prof. Dr. Ing. G.H.Manea si colaboratorii ,,Editura Tehnica, Bucuresti- 1956''

10. Ruxandra Hoia si Liliana Tenescu ,, Editura Sigma''
