Echipamente folosite la prevenirea si combaterea manifestarilor eruptive

^{Echipamente folosite la prevenirea si combaterea manifestarilor eruptive}

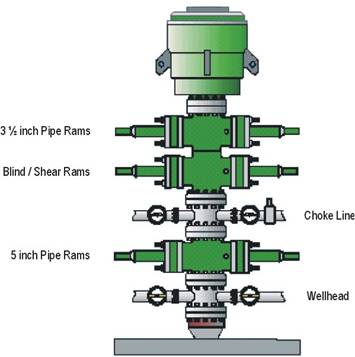

^{In figura de mai sus se prezinta un ansamblu de prevenitoare folosit la forajul de pe uscat. Utilzati aceasta reprezentare pentru a raspunde la intrebarile 1‑7.}

^{Diametrul nominal este 13 5/8 in (340 mm) iar presiunea nominalade 69000 kPa. Conform normativului API RP 53 aliniatul 7.2 (R = single ram; Rd = double ram; S = drilling spool; A =annular type BOP; D=diverter), care din urmatoarele simbolizari de mai jos reprezinta ansamblul de prevenitoare din figura?}

^{a)         69000 kPa ‑ 13 5/8 ‑ C R S Rd A}

^{b)        69000 kPa ‑ 13 5/8  ‑ R S Rd A}

^{c)         69000 kPa ‑  13 5/8 ‑ A Rd S R}

^{d)        103500 kPa ‑ 13 5/8 ‑ S R R D A}

^{In sonda se afla o garnitura de foraj de 5 in (127 mm). Daca sonda este inchisa cu prevenitorul cu bacuri inferior, se poate folosi metoda de combatere a manifestarii eruptive "a sondorului" (in doua etape)?}

^{Da sau Nu}

^{In sonda se afla o garnitura de foraj de 31/2 in (127 mm). Daca sonda este inchisa cu prevenitorul cu bacuri, se poate folosi metoda de combatere a manifestarii eruptive "a sondorului" (in doua etape)?}

^{Da sau Nu}

^{Neavand garnitura de foraj in gaura de sonda si sonda fiind inchisa cu bacurile de inchidere totala/taiere, se poate aplica metoda Bull-heading (pomparea afluxului in formatiune)?}

^{Da sau Nu}

^{Cu o ganitura de foraj de 5 in (127 mm) in gaura sondei si cu sonda inchisa este posibila inlocuirea bacului de etansare al prevenitorului inelar?}

^{Da sau Nu}

^{Cu o garnitura de foraj de 3  in in gaura sondei si cu sonda inchisa, este posibila inlocuirea duzei reglabile manuala ?}

^{Da sau Nu}

^{Daca un ventil de pe linia de omorare ar trebui inlocuit cu unul care are o presiune nominala mai mica (de exemplu 34.5 MPa), ce efect poate avea aceasta asupra presiunii de lucru al ansamblului de prevenitoare de eruptie care initial era de 69.0 MPa ?}

^{a)   Presiunea de lucru a ansamblului de prevenitoare va ramane la 69.0 MPa.}

^{b)   Presiunea de lucru a ansamblului de prevenitoare va scadea la 34.5 MPa.}

^{c)   Una din cele de mai sus, dar in functie de pozitia si locatia ventilului inlocuit.}

^{d)   Presiune de lucru a sistemului va scadea la 34.5 MPa.}

^{Cand se inchide prevenitorul cu bacuri, au loc anumite fenomene. Din lista de mai jos, selectati afirmatia care ofera cea mai buna descriere a acestora.}

^{a)         Fluidul hidraulic este trimis de la unitatea de acumulare in camerele de deschidere ale prevenitorului. Fluidul din partea opusa a pistonului este evacuat inapoi la unitatea hidraulica de comanda.}

^{b)        Fluidul hidraulic este trimis de la unitatea hidraulica de comanda in camerele de inchidere ale prevenitorului. Fluidul din camerele de deschidere este recirculat la rezervorul unitatii hidraulice de comanda printr-un distribuitor cu 4 cai/3 pozitii.}

^{c)         Fluidul hidraulic este pompat, folosind pompele unitatii hidraulice de comanda, la camerele de inchidere ale prevenitorului. Fluidul din partea opusa a pistonului este trimis inapoi la rezervorul unitatii hidraulice de comanda printr-un distribuitor cu 4 cai/3 pozitii.}

^{Prevenitoarele pot fi inchise fara folosirea unitatii hidraulice de comanda ?}

^Da

^Nu

^{Toate bacurile prevenitorului ar trebui echipate cu sisteme de blocare. Cum este aceasta afirmatie?}

^{Adevarata sau Falsa?}

^{Identificati partile componente ale sistemului de bacuri de taiere/inchidere totala al prevenitorului de tip Cameron din figura alaturata.}

^{Care dintre urmatoarele prevenitoare ar trebui mai intai inchise inainte ca boneta sa poata fi deschisa pentru a se putea schimba bacurile?}

^{a)         Prevenitor de tip V}

^{b)        Prevenitor Cameron de tip U}

^{c)         Prevenitor Shaffer de tip SL}

^{Care dintre urmatoarele tipuri de bacuri reclama prezenta unei flanse intermediare cu grosime mai mare?}

^{a)         Bacurile de inchidere pe prajini}

^{b)        Bacuri de taiere/inchidere pe total}

^{c)         Bacuri cu sectiune variabila.}

 ^{Prevenitoarele cu bacuri sunt proiectate sa poata fi deschise daca presiunea de lucru este egala cu presiunea lor nominala?}

^a) Da

^b) Nu

^{Prevenitoarele cu bacuri sunt proiectate sa poata fi inchise daca presiunea de lucru este egala cu presiunea lor nominala?}

^a) Da

^b) Nu

^{Calculati presiunea minima de inchidere necesara a unui prevenitor cu bacuri de inchidere pe prajini. Raportul de inchidere este 7 si presiunea de lucru este 69.0 MPa.}

^{Raspuns: ______________}

^{Descrieti cu propriile cuvinte scopul armaturilor de extrudare intre care sunt montate pacherele bacurilor de inchidere pe prajini.}

^{Raspuns: ______________}

^{Conform normativului API- RP 53, timpul mimin de inchidere recomandat pentru un prevenitor cu bacuri, in cazul instalatiilor de suprafata, nu trebuie sa fie mai mare de:}

^{a)         10 secunde}

^{b)        20 secunde}

^{c)         30 secunde}

^{d)        1 minut}

^{Identificati partile componente ale prevenitorului Cameron de tip U. Din lista de mai jos, puneti cifra corespunzatoare partii componente in cercurile indicate.}

^{. Piulita surubului de blocare}

^{2. surubul de blocare}

^3. Boneta

^{4. Piston pentru schimbarea bacurilor}

^{5. Garnitura de etansarea pistonului de operare}

^{6. Cilindrul pistonului de schimbarea a bacului}

^{7. Cilindru pistonului de operare}

^{8. Portul pentru injectare in etansare}

^{9. Flansa intermediara}

^{10. Garniturile de etansare ale tijei pistonului de operare}

^{11. Ansamblul bacului}

^{12. Legatura laterala}

^{13. Corpul prevenitorului}

^{14. Garnitura bonetei}

^{15. Canalul de etansare al bonetei}

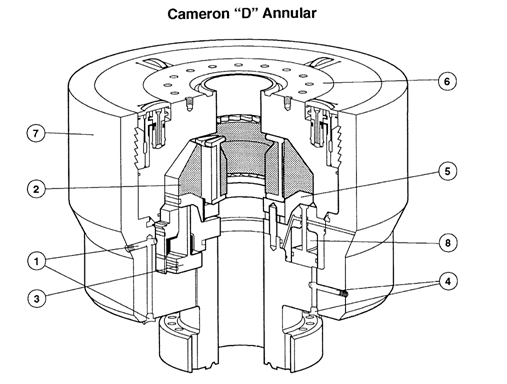

^{Identificati partile componente ale prevenitorului inelar Cameron din figura de mai jos.}

^{o        Capacul prevenitorlui}

^{o        Porturi hidraulice de deschidere}

^{o        Camera de deschidere}

^{o        Piston de operare}

^{o        Pacher interior de etansare}

^{o        Porturi hidraulice de inchidere}

^{o        Placa de impingere}

^{o        Corp}

^{Care este intervalul in care poate fi reglata presiunea de operare a unui prevenitor inelar (se considera o instalatie de suprafata) ?}

^{(a) 4.1 Mpa . 6.9 MPa}

^{(b) 4.1 MPa . 10.3 MPa}

^{(c) 5.1 MPa .20.7 MPa}

^{Cu un prevenitor inelar se poate:}

^{a.         Inchide total sonda.}

^{b.         Manevra garnitura de prajini de foraj cu el inchis.}

^{c.         Roti garnitura de prajini de foraj cu el inchis.}

^{d.         Inchida pe diverse diametre de garnitura de prajini de foraj si pe prajinile grele.}

^{e.         Inchide pe cablu.}

^{f.          Toate cele de mai sus.}

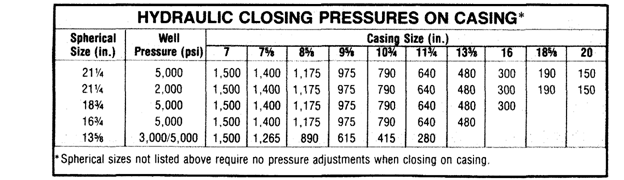

^{Din tabelul de mai jos, determinati presiunea minima de inchidere necesara unui prevenitor inelar de tip Shaffer de 13 5/8' 34.5 MPa pe un material tubular de 9 5/8' .}

^{(a) 2864 kPa (415 psi)}

^{(b) 4244 kPa (615 psi)}

^{(c) 6728 kPa (975 psi)}

^{(d) 8729 kPa (1,265 psi)}

^{Un prevenitor inelar de tip Hydril GL de 16 " 34.5 MPa este inchis in cazul in care presiunea la coloana la suprafata este de 1,500 psi (10.35 MPa), avand o garnitura de prajini de foraj de 6 5/8" in gaura sondei. Folositi graficul de mai jos pentru a determina presiunea minima de inchidere care va etansa in mod eficient sonda.}

^{Raspuns _____________ psi}

^{Conform standardului API RP 53, care este timpul mimin de raspuns pentru pentru un prevenitor inelar de suprafata de 13 5/8" 3000 psi (21 MPa)}

^{o   20 s}

^{o   30 s}

^{o   45 s}

^{o   1 min}

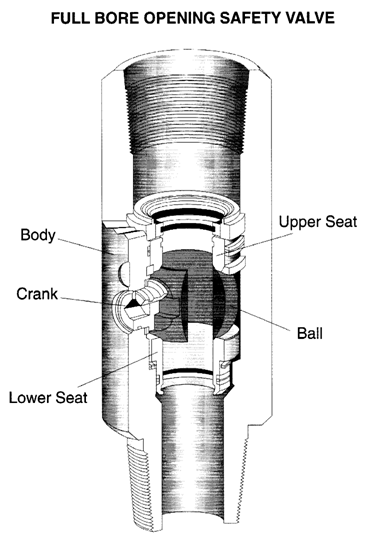

^{Valva de siguranta descris in figura de mai jos se monteaza si are imbinari 4 IF (NC-50). Se pune problema extragerii garniturii de foraj. Garnitura de foraj contine prajini grele de 8 si 9 inch. Imbinarile prajinii grele de 8 inch sunt de 6 5/8 Regular, iar cele ale prajinii grele de 9 inch sunt de 7 5/8 Regular. Care sunt reductiile necesare pentru a monta valva?}

^{Raspuns: __________________}

o   Tija de eliberare o   Scaunul ventilului o   Corpul superior o   Corpul inferior o   Surub de blocare o   Arcul supapei o   Dispozitiv de eliberare al ventilului

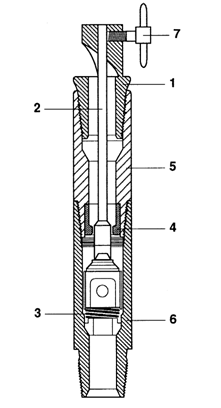

^{Identificati partile componente ale prevenitorului de interior schitat mai sus.}

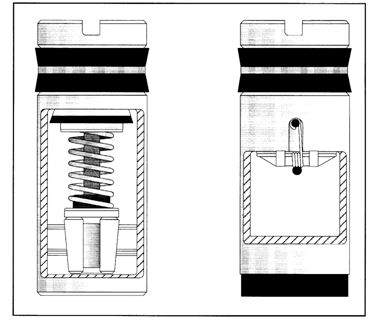

^{Figura de mai jos prezinta doua tipuri de valve plutitoare pentru prajini de foraj. Explicati cu propriile cuvinte avantajele si dezavantajele in cazul utilizarii acestor valve in garnitura de prajini de foraj.}

^{Avantaje__________ ______ ____ ___________________}

^{Dezavantaje__________ ______ ____ ___________________}

^{O sonda este inchisa in cazul unui aflux produs in timpul manevrarii. Cum poate fi inchis interiorul garniturii de prajini de foraj inainte de introducerea sub presiune in gaura de sonda ?}

^{o   Prin instalarea unui IBOP (prevenitor de interior) direct la partea de sus a garniturii.}

^{o   Prin instalarea unui ventil de siguranta in pozitie inchisa cu un IBOP in partea de sus.}

^{o   Prin instalarea unui ventil de siguranta deschis, cu un IBOP in partea de sus.}

^{o   Prin instalarea unui IBOP cu un ventil de siguranta in pozitie deschisa in partea de sus.}

^{o   Prin instalarea unui IBOP cu un ventil de siguranta in pozitie inchisa in partea de sus.}

^{Care este functia principala a sistemului diverter?}

^{o   Sa permita inchiderea sondei in cazul defectarii prevenitorului de eruptie.}

^{o   Sa dirijeze (evacueze) fluidele de aflux la o distanta optima de siguranta fata de instalatie.}

^{o   Sa inchida sonda in timpul ce se foreaza partea de sus a gaurii de sonda.}

^{Din lista de mai jos, selectati procedura corecta pentru evacuarea unui aflux de gaze de suprafata cu un sistem diverter actionat manual.}

^{o   Se inchide ventilul de pe linia de derivatie, se deschide ventilul de pe linia de evacuare, se inchide diverterul (actionarea pacherului inelar).}

^{o   Se inchide diverterul, se deschide ventilul liniei de evacuare, se inchide ventilului de la derivatie.}

^{o   Se deschide ventilul liniei de evacuare, se inchide ventilul derivatiei, se inchide bacul inelar al diverterului.}

^{o   Se inchide ventilul derivatiei, se deschide ventilul liniei de evacuare, se inchide bacul inelar al diverterului.}

^{Un diveter este format din...........}

^{Care este presiune de operare standard normala pentru un diverter la forajul de pe uscat?}

^{o   3.40 MPa}

^{o   6.90 MPa}

^{o   10.3 MPa}

^{o   20.7 MPa}

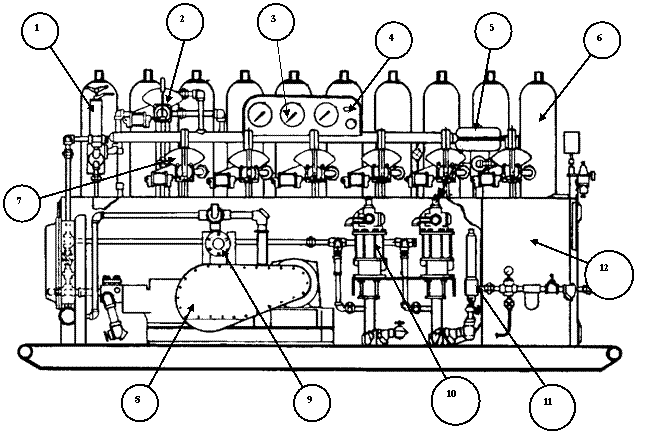

^{Identificasti componentele principale ale unitatii hidraulice de suprafata din figura.}

^{o    Buteliile de acumulare}

^{o    Regulatorul comenzilor pentru prevenitorul inelar}

^{o    Distribuitorul cu 3 pozitii/4 cai}

^{o    Rezervorul de fluid hidraulic}

^{o    Releul de presiune electro‑hidraulic}

^{o    Regulatorul manifoldului}

^{o    Pompa electrica}

^{o    Manometrul ce indica presiunea din manifold}

^{o    Pompa actionata pneumatic}

^{o    Releul de presiune hidro-pneumatic}

^{o    Buton de selectare Comenzi din unitatea hidraulica/Comenzi panou sonda}

^{o    By-pasul manifoldului}

^{Sistemul de control de suprafata mai este cunoscut si sub denumirea de sistem de inchidere‑deschidere. Care este sensul acestei afirmatii?}

^{a)   Cand o functie hidraulica este activata, fluidul din partea opusa a pistonului este evacuat la prevenitorul de eruptie (BOP).}

^{b)   Cand functia hidraulica este activata, fluidul din partea opusa a pistonului este deviat printr-o conducta de evacuare la distanta de sonda.}

^{c))   Cand functia hidraulica este activata, fluidul din partea opusa a pistonului este directionat inapoi in prevenitorul de eruptie.}

^{d)   Cand functia hidraulica este activata, fluidul din partea opusa a pistonului este trimis inapoi in rezervor.}

^{Presiunea normala de operare a unitatii hidraulice de comanda este de:}

^{(a) 06.90 MPa}

^{(b) 10.30 MPa}

^{(c) 20.70 MPa}

^{Presiunea normala de operare din manifoldul unitatii hidraulice de comanda este de:}

^{(a) 06.90 MPa}

^{(b) 10.30 MPa}

^{(c) 20.70 MPa}

^{Pompele unitatii hidraulice de comanda trebuie sa fie capabile sa inchida prevenitorul inelar la marimea prajinilor de foraj folosite, plus sa deschida ventilul HCR (de pe linia duzelor reglabile) si sa atinga o presiune minima de 1.38 MPa peste presiunea presiunea interna de preincarcare a buteliilor de acumulare: Ref:- API RP 53 Section 5a - 5.a.10}

^{(a)   intr-un minut sau mai putin}

^{(b)   in 2 minute sau mai putin}

^{(c)   in 5 minute sau mai putin}

^{Presiunea din manifoldul unitatii hidraulice de comanda furnizeaza fluid la presiunea de operare :}

^{a)         numai la bacurile de inchidere pe prajini}

^{b)        numai la bacurile de inchidere pe prajini si la prevenitorul inelar}

^{c)         la bacurile de inchidere pe prajini si la ventilele HCR}

^{d)        numai la prevenitorul inelar}

^{Care dintre urmatorii factori afecteaza presiunea din acumulatorul unitatii hidraulice de comanda?}

^{a)         Releul de presiune hidro-pneumatic}

^{b)        Releul de presiune electro‑hidraulic}

^{c)         Ambele de mai sus}

^{Functia de inchidere a bacului este activata de la unitatea hidraulica de comanda. Care dintre urmatoarele afirmatii este adevarata?}

^{a)         Fluidul hidraulic este directionat prin distribuitorul 3 pozitii/4 cai spre camera de deschidere a bacului de prajini. Fluidul din camera de inchidere este recirculat spre rezervorul unitatii hidraulice de comanda.}

^{b)        Fluidul hidraulic este directionat prin distribuitorul 3 pozitii/4 cai spre camera de inchidere a bacului de prajini. Fluidul din camera de deschidere este recirculat spre rezervorul unitatii hidraulice de comanda.}

^{c)         Fluidul hidraulic este circulat din camera de deschidere spre camera de inchidere a bacului de prajini prin distribuitorul 3 pozitii/4 cai.}

^{Presiunea din acumulatorul unitatii hidraulice de comanda se transmite atat in regulatorul manifoldului, cat si in cel al prevenitorul inelar.}

^Da

^Nu

^{Care este functia ventilului de "by-pass" a regulatorului manifoldului?}

^{a)             De a mari presiunea din comanda prevenitorului inelar pana la presiunea maxima a acumulatorului.}

^{b)             De a mari presiunea manifoldului standard pana la presiunea maxima a acumulatorului}

^{c)             De a mari presiunea acumulatorului pana la 20.7 MPa}

^{Care este functia butonului de comutare "Comenzi de la unitatea hidraulica/Comenzi de la panoul de telecomanda"?}

^{a)   De a permite manipularea directa sau de la distanta a regulatorului pentru comenzile prevenitorului inelar.}

^{b)   De a permite manipularea directa sau de la distanta a regulatorului manifoldului.}

^{c)   De a permite manipularea de la distanta a regulatorului comenzilor prevenitorului inelar.}

^{d)   De a permite manipularea de la distanta a ventilului de "by-pass".}

^{In timpul operatiunilor normale de forare, distribuitoarele selectoare 3 pozitii/4 cai din componenta unitatii hidraulice de comanda care opereaza comenzile elementelor ansamblului de prevenire trebuie sa fie in anumite pozitii. Selectati varianta corecta din cele de mai jos:}

^{a)         Toate distribuitoarele in pozitie neutra.}

^{b)        Toate distribuitoarele in pozitie deschisa.}

^{c)         Toate distribuitoarele in pozitie inchisa.}

^{d)        Distribuitoarele prevenitoarelor in pozitie deschisa, distribuitoarele ventilelor principale de pe linia duzelor si cea de omorare (HCR) in pozitie inchisa.}

^{e)         Distribuitoarele prevenitoarelor in pozitie neutra, distribuitoarele ventilelor principale de pe linia duzelor si cea de omorare (HCR) in pozitie inchisa.}

^{f)         Distribuitoarele ventilelor principale de pe linia duzelor si cea de omorare (HCR) in pozitie neutra, distribuitoarele prevenitoarelor in pozitie deschisa.}

^{g)        Distribuitoarele ventilelor principale de pe linia duzelor si cea de omorare (HCR) in pozitie neutra, distribuitoarele prevenitoarelor in pozitie inchisa.}

^{Cand distribuitoarele selectoare 3 pozitii/4 cai din componenta unitatii hidraulice de comanda se afla in pozitie neutra (pe centru), presiunea de operare (a comenzii respective) este:}

^{a)         Blocata.}

^{b)        Trimisa inapoi la rezervorul unitatii hidraulice de comanda.}

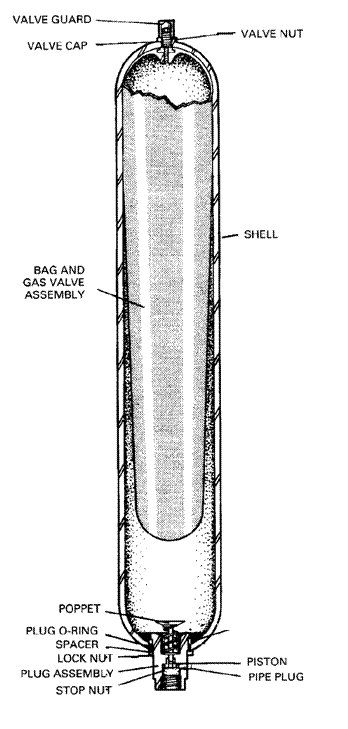

^{In figura de mai jos se prezinta o butelie de acumulare cu diafragma de cauciuc. Volumul buteliei este de 0.03785 m3 (10 galoane). Presiune standard (conform API RP 53) de pre-incarcare in cazul unitatilor hidraulice de comanda pentru foraj de pe uscat este:}

^{(a) 5.50 MPa (800 psi)}

^{(b) 6.89 MPa (1000 psi)}

^{(c) 8.27 MPa (1200 psi}

^{Care este gazul care se utilizeaza pentru a pre‑incarca buteliile de acumulare:}

^{a) Oxigen}

^{b) Acetilena}

^{c) Azot.}

^{Care este semnificatia termenului "Presiunea Minima de Operare" conform recomandarii API RP 53 (paragraf 12.3.1.c)?}

^{Un ansamblu de prevenitoare (foraj de pe uscat) este compus din 3 prevenitoare cu bacuri, un prevenitor inelar si doua ventile principale pe linia de omorare respectiv pe lina duzelor (HCR). Fiecarui prevenitor cu bacuri ii este necesara o cantitate de 0.0443 m3 de fluid hidraulic pentru a se inchide si de 0.0424 m3 pentru a se deschide. Prevenitorului inelar ii este necesara o cantitate de 0.1086 m3 de fluid hidraulic pentru a se inchide si de 0.0753 m3 pentru a se deschide. Ventilelor HCR le sunt necesari 0.0057 m3 atat pentru inchidere, cat si pentru deschidere. Ce cantitate de fluid hidraulic este necesara pentru a deschide si inchide toate functiile ansamblului de prevenitoare?}

^{Raspuns m3}

^{Ce se intelege prin volumul total al sistemului de acumulare din componenta unitatii hidraulice de comanda?}

^{a)   Volumul total al fluidului hidraulic disponibil in buteliile de acumulare.}

^{b)   Volumul total al fluidului depozitat in rezervorul unitatii hidraulice de comanda.}

^{c)   Volumul total de azot si fluid hidraulic depozitat in buteliile de acumulare.}

^{Care este capacitatea minima de depozitare a rezervorului unitatii hidraulice de comanda (conform recomandarilor API RP 53)?}

^{a) De doua ori volumul fluidului hidraulic utilizabil din sistemul de acumulare al unitatii hidraulice de comanda.}

^{b) De doua ori volumul total al buteliilor de acumulare.}

^{c) De 4 ori volumul de inchidere, deschidere si inchidere al tuturor componentelor sitemului de prevenire.}

^{Avand datele de mai jos, calculati numarul de butelii de acumulare necesare pentru realizarea coemnzilor unui sitem de prevenire care necesita un volum de fluid hidraulic de 0.53 m3.}

^{Volumul buteliei de acumulare 0.00378 m3}

^{Presiunea de pre-incacare a buteliei 6.89 MPa (1000 psi)}

^{Presiunea maxima de operare 20.7 MPa (3000 psi)}

^{Presiune minima de operare 8.27 MPa (1200 psi)}

^{Raspuns:_________________ Butelii}

^{Daca presiunea minima de operare din intrebarea de mai sus ar fi schimbata la 9.65 MPa (1400 psi), cate butelii in plus ar mai fi necesare?}

^{Raspuns Butelii}

^{Definiti termenul "Fluid utilizabil" conform recomandarilor API RP 53 (paragraf 12.3.1).}

^{Se considera un prevenitor cu bacuri dintr‑un ansambul de prevenitoare utilizat la forajul de pe uscat care va fi actionat de la pupitrul de comnezi situat pe podul insatalatie de foraj. Ce se intampla daca nu este actionat butonul principal (Apasa pentru a opera) pozitionat pe acest panou de comenzi?}

^{a)         Prevenitorul nu va fi actionat.}

^{b)        Nu intra aer in comenzile pneumatice ale unitatii hidraulice de comanda.}

^{c)         Distribuitorul cu 3 pozitii/4 cai nu va fi actionat.}

^{d)        Semnalizatoarele luminoase de pe panoul de comanda la distanta nu isi vor schimba culoarea.}

^{e)         Presiunea din acumulator va ramane aceeasi (neschimbata).}

^{f)         Toate variantele de mai sus.}

^{g)        Doar primele doua variante.}

^{h)        Doar primele trei variante.}

^{Identificati ordinea corecta a evenimentelor ce au loc daca se inchide un prevenitor inelar de la panoul de comanda de pe podul instalatiei de foraj. Folosind cifre de la 1 la 6 puneti evenimentele in ordinea corecta.}

^{( )   a) Presiunea acumulatorului creste din nou pana la 20.7 MPa (3000 psi)}

^{( )   b) Presiunea din comenzile prevenitorului inelar si presiunea din acumulator scad.}

^{( )   c) Distribuitorul cu 3 pozitii/4 cai isi schimba pozitia de la deschis la inchis.}

^{( )   d) Semnalizatoarele luminoase de pe panoul de comanda la distanta isi vor schimba culoarea din verde in rosu.}

^{( )   f) Butonul principal (Apasa pentru a opera) si butonul de inchidere a prevenitorului inelar sunt apasate (activate) simultan.}

^{( )   g) Presiunea din comenzile prevenitorului inelar revine la valoarea initiala.}

^{In timpul foajului, sondorul observa ca presiunea din acumulatorul de presiune indicata pe panaoul de comanda de la distanta scade de la 20.7 MPa la 17.92 MPa. Presiunea din comenzile prevenitorului inelar si presiunea din manifold raman neschimbate. Presiunea din acumulator continua sa scada la 15.9 MPa. Care dintre afirmatiile de mai jos ar putea fi corecta?}

^{(Selectati 4)}

^{a)         Regulatorul manifoldului este defect.}

^{b)        Regulatorul comenzilor prevenitorului inelar este defect.}

^{c)         Exista o scurgere in sistemul de acumulare.}

^{d)        Releul de presiune hidro-pneumatic este defect.}

^{e)         Releul de presiune electro‑hidraulic functioneaza defectuos.}

^{f)         Transmitatoarele de presiune functioneaza defectuos.}

^{Un prevenitor cu bacuri este inchis de la panoul de comanda al sondorului. Semnalizatoarele luminoase de pe panoul de comanda la distanta isi vor schimba culoarea din verde in rosu. Presiunea din manifold nu se schimba. Presiunea din acumulator nu se schimba. S‑a inchis prevenitorul?}

^{Da sau Nu}

^{Identificati componentele diverter‑ului prezentat mai jos.}

^{o    Pacherul interior}

^{o    Packerul exterior}

^{o    Etansarile liniei de evacuare}

^{o    Portul de inchidere al diverterului}

^{o        Suruburi de blocare.}

^{o        Placa de retinere a pacherului interior}

^{o        Linie de evacuare}

^{o        Mantaua diverterului}

^{ANSWERS EQUIPMENT REVIEW}

^{1. RSRdA, 13 5/8, 10 M Surface BOP.}

^No

^Yes

^Yes

^{Yes, but unable to monitor well pressure}

^No

^{The system will be downrated to 5M}

^b.

^{False (can be closed wth the pumps but outwith given response time)}

^True

^{b, Cameron type "U"}

^{b, Blid Shear ram}

^{False, Manifold Pressure x opening ratio = 3000 x 2.3 = 6900 psi}

^{True, Wellbore Pressure/ Closing ratio = 10000/7 = 1428 psi}

^{As above 10.000/7 = 1428 psi}

^{Self feeding of new seal rubber for front packers.}

^{30 seconds}

^{Top circles: 13, 15, 2, 8, 7, 6}

^{Bottom Circles: 12, 9, 14, 4, 3, 10, 1, 5, 11}

^{b, 600 - 1500}

^{f, All of the above}

^{615 psi}

^{750 psi}

^{30 seconds}

^{4 IF box by 6 5/5 reg pin / 4 IF box by 7 5/8 reg pin.}

^{Advantage: No back flow trough the pipe}

^{Disadvantage: Surge pressure, reading SIDPP}

^{Install a Drill pipe safety valve opened, close valve then install IBOP on top.}

^{To divert kick fluids to a safe distance away from the rig.}

^{First open the overboard valve (down wind), then close the flow line valve}

^{prior to closing the diverter.}

^{Diverter housing with diverter bag and lock down dog's and two overboard lines separated from the flow line.}

^{1500 psi}

^d,

^{3000 psi}

^{1500 psi}

^b,

^c,

^c,

^b,

^True

^b,

^a,

^d,

^b,

^{1000 psi}

^{c, Nitrogen}

^{200 psi above pre charge : 1000 + 200 = 1200}

^c,

^a,

^{Fluid that can be recovered from a bottle with full accumulator pressure ie 3000 psi until the pressure has been reduced to 1200 psi.}

^f,

^c.

^no
