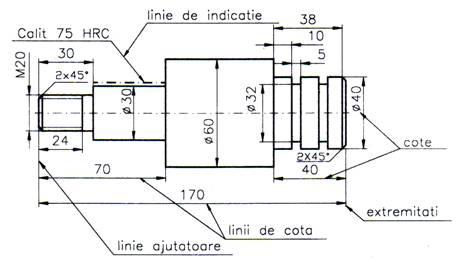

Elementele grafice ale cotarii sunt: liniile ajutatoare, linia de cota, liniile de indicatie, punctul de origine, extremitatile liniei de cota si valorile propriu zise ale cotei, fig. 6 .

Fig. 6 Elementele grafice ale cotarii

1 Linii ajutatoare

Liniile ajutatoare se traseaza cu linie continua subtire si. depasesc linia de cota cu 23 mm. De obicei liniile ajutatoare sunt perpendiculare pe elementul cotat, dar în cazuri de exceptie, pentru claritate, se pot trasa oblic fata de linia de cota, dar paralele între ele, fig. 7.

Fig. 7   Linii ajutatoare înclinate

Intersectiile liniilor de cota cu liniile ajutatoare trebuie evitate, însa în cazul în care acest deziderat nu este posibil, nu trebuie întrerupta. nici una dintre linii;fig.8.

Fig. 8

Liniile ajutatoare si de cota pot sa intersecteze alte elemente grafice ale desenului, fig. 9;

O linie de axa sau o linie de contur nu trebuie utilizata ca linie de cota, dar poate fi folosita ca linie ajutatoare, fig. 9;

Fig. 9 Linii ajutatoare

2 Linia de cota

liniile de cota se traseaza cu linie continua subtire;

liniile de cota nu se întrerup, se deseneaza paralele cu elementele la care se refera si se pot executa drepte, frânte sau curbe;

liniile de cota nu trebuie sa se intersecteze cu alte linii din desen;

distanta minima între doua linii de cota succesive, precum si de la conturul piesei la prima linie de cota trebuie sa fie de minim 7 mm.;

3 Extremitatile liniei de cota si indicarea originii

Liniile de cota trebuie sa aiba extremitati precise desenate sub forma de sageti, linii oblice sau în cazuri speciale se va utiliza originea.

Tipuri de extremitati

Tip sageata, reprezentata din doua segmente, formând un unghi cuprins între 15˚ si 90ş; sageata poate fi deschisa sau închisa si în acest ultim caz înnegrita sau nu, fig .9. Se recomanda utilizarea sagetii înnegrite cu unghiul la vârf de 15°.

Tip bara oblica, reprezentata sub forma unui segment, fig. 10.

Originea, se reprezinta sub forma unui cerc cu diametrul de ~ 3m.m.

Dimensiunea extremitatilor trebuie sa fie proportionala cu dimensiunea desenului de care apartin, dar nu mai mari decât este necesar pentru citirea desenului.

Pe un acelasi desen si în cadrul aceluiasi proiect se va folosi acelasi tip de sageata.

Sagetile se dispun la extremitatile liniei de cota când spatiul este suficient. Vârful sagetii poate fi plasat, dupa caz, fie: pe linia ajutatoare de cota, pe o linie de contur, pe o muchie vizibila, pe o linie de axa sau pe prelungirea acestora, fig. 10.

Când spatiul este limitat, sageata poate fi înlocuita printr-o bara oblica sau un punct.

Fig.  10 Diferite forme de extremitati

Daca nu exista spatiu suficient pentru plasarea cotelor, sagetile pot fi dispuse de la exteriorul limitelor liniei de cota, linie care poate fi prelungita, fig. 11.

Fig .11. Plasarea cotelor

Sageata nu trebuie sa fie intersectata de alte linii, cu exceptia liniilor de hasura, fig.12;

Fig.12 Sagetile nu se intersecteaza

Linia de cota nu se întrerupe, chiar daca elementul la care se refera este reprezentat în ruptura, fig. 13.

Fig.13 Cotarea pieselor reprezentate cu o ruptura

Pentru cotarea unei raze, linia de cota va prezenta o singura sageata, sprijinita de linia de contur; vârful sagetii se poate sprijini pe interiorul sau pe exteriorul conturului elementului cotat sau a liniei ajutatoare, în functie de marimea razei, fig. 1

Fig.1 Cotarea razelor

4 Cota

Cota reprezinta valoarea numerica a dimensiunii elementului cotat, exprimata în unitati de masura corespunzatoare si reprezentata grafic prin linii, simboluri si note.

Toate dimensiunile liniare se exprima în milimetri Pentru alte unitati de masura, cotele sunt însotite de simbolul unitatii respective, ele putând fi subliniate.

Cota poate fi însotita de simbolurile, cuvintele sau prescurtarile necesare pentru precizarea elementului cotat.

1. Înscrierea cotelor –Recomandari-

Cotele trebuie înscrise pe desen cu caractere având o dimensiune corespunzatoare asigurarii lizibilitatii desenului original si a reproducerii acestuia dupa microfilmare.

Cifrele trebuie plasate astfel încât sa nu fie intersectate de nici o linie de pe desen.

Toate dimensiunile liniare se exprima în milimetri, fara ca acest simbol sa fie indicat dupa cota.

În cazul unghiurilor, valorile cotelor sunt însotite de simbolul unitatii de masura.

2. Metode de cotare

Pentru înscrierea cotelor se poate utiliza una din urmatoarele doua metode:

v    Metoda 1

Valorile cotelor vor fi aliniate cu liniile de cota si de preferinta situate deasupra liniei de cota, centrate si la o distanta de 1..1,5 de liniile de cota, fig. 15.

Fig.15 Înscrierea dimensiunilor liniare – Metoda 1 –

Cotele unghiulare vor fi orientate conform fig. 16 si 17.

Fig. 16. Înscrierea cotelor unghiulare – Metoda 1 –

Fig. 17. Înscrierea cotelor unghiulare – Metoda 1 -

v           Metoda 2

Valorile numerice ale cotei trebuie înscrise astfel încât sa poata fi citite dinspre baza colii de desen. Liniile de cota care nu sunt orizontale se întrerup, de preferinta spre mijloc, pentru a înscrie valoarea cotei, fig. 18.

Fig. 18 Plasarea cotelor unghiulare – Metoda 2 -

Valoarea numerica a cotelor unghiulare va fi orientata conform fig.19.

Fig.19 Plasarea cotelor unghiulare – Metoda 2 -

Nota: Se recomanda utilizarea metodei 1 de cotare, deoarece este mai simpla.

3. Înscrierea valorilor numerice

mai aproape de una din extremitati si alternativ pentru a evita linii de cota lungi, caz în care acestea vor fi trasate partial, fig. 20.

Fig. 20 Cotarea alternativa

deasupra prelungirii liniei de cota, la exteriorul uneia din extremitati, când lipsa de spatiu o impune, fig. 21;

la extremitatea unei linii de indicatie, atunci când extremitatea opusa se termina pe o linie de cota prea scurta;

deasupra prelungirii liniei de cota atunci când spatiul nu permite înscrierea valorii acesteia, prin întreruperea unei linii de cota care nu este orizontala, fig. 21.

Fig. 21 Moduri de cotare

În cazul cotelor referitoare la partile care ( în mod exceptional) nu au fost desenate la scara, valoarea numerica trebuie subliniata cu o linie continua groasa, fig. 22.

Fig. 22 Cote care nu au fost respectate

Pentru interpretarea corecta a desenului, se vor utiliza simboluri pentru: diametru, raza, patrat, sfera, etc. Simbolurile pentru diametru si patrat pot fi omise daca forma este evidenta. Înscrierea simbolului trebuie sa preceada valoarea cotei respective, fig.23.si fig.2

Fig. 23 Simboluri utilizate la cotare

Fig. 2 Simboluri utilizate la cotare

Numerele 6; 9; 66; 68; 86; 98; vor fi precedate de un punct pentru a nu se crea confuzii la citirea desenului, fig.25.

Fig. 25 Indicatii speciale

Pe un desen, o cota se înscrie o singura data si anume acolo unde forma geometrica de cotat este bine determinata si permite o interpretare tehnologica corecta.

Cotele se grupeaza dupa criterii bine stabilite de proiectant, de exemplu cele referitoare la exteriorul si interiorul piesei sau cote pentru prelucrarea piesei pe strung, masina de gaurit etc, fig. 26.

Fig. 26 Piesa - Exemplu de cotare -

Cotele trebuie sa poata fi citite cu usurinta si fara calcule de însumare sau scadere din alte cote, exemplu în fig. 27.

Numarul de cote înscrise pe un desen trebuie sa fie minim, dar suficient pentru executarea si controlul obiectului reprezentat.

Egalitatea informativa a doua cote alaturate se indica ca în fig. 28.

Fig. 27 Piesa –mod de cotare -

Fig. 28 Egalitatea a doua cote

Pe un desen toate cotele, inclusiv simbolurile, cuvintele si prescurtarile aferente se înscriu utilizând o singura dimensiune nominala a scrierii si un singur tip de scriere.

Indiferent de scara la care se executa desenul sau lungimea îndepartata prin ruptura, cota se trece la valoarea numerica reala.
