FACULTATEA DE MECANICA

CATEDRA DE REZISTENTA MATERIALELOR

METODA ELEMENTELOR FINITE



Lucrarea nr. 1

Grinda dreapta solicitata la incovoiere plana

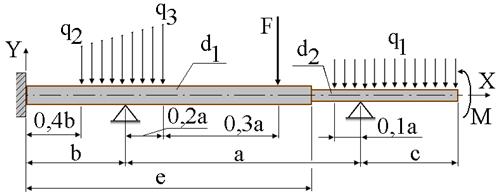

Pentru grinda de sectiune circulara, reprezentata in figura, se cere :

  1. Modelarea structurii de elemente finite folosind noduri cu doua grade de libertate;
  2. Determinarea reactiunilor din reazeme;
  3. Stabilirea rotirii maxime si a sagetii maxime, inclusiv pozitia sectiunilor in care sunt aceste deformatii;
  4. Determinarea tensiunilor extreme in cele doua tronsoane de diametre diferite.

Sunt cunoscute urmatoarele valori:

sgr.

a

mm

b

mm

c

mm

e

mm

F

kN

M

kNm

q1

kN/m

q2

kN/m

q3

kN/m

d1

mm

d2

mm

MF1

200+n

0,3a

0,4a

0,9a+n

10+0,1n

80+0,1n

0,8d1

MF2

MET1

200-n

MET2

AR1

150+n

AR2

AR3

AR4

MTR1

150-n

MTR2

MA1

250-n

MA2

Nota: Numarul de ordine "n" va fi precizat de cadrul didactic.

Rezultatele se vor prezenta pe o coala de hartie, format A4, pentru verificare si notare. Numele fisierului, sala si postul de lucru vor fi mentionate in antet.
