Pornirea motorului asincron cu rotorul bobinat

Scopul lucrarii

Studiul functionarii motorului asincron trifazat cu rotorul bobinat.

Realizarea schemelor de pornire automatizata a motoarelor asincrone cu rotor bobinat.

Mod de lucru

Se analizeaza functionarea schemelor electrice de actionare, atat partea de forta cat si partea de comanda

Se citesc datele nominale ale masinilor electrice folosite si se aleg aparatele de masura corespunzatoare

Se executa schemele electrice indicate

Se va studia modul in care valoarea reostatului din circuitul rotoric influenteaza viteza de rotatie.

Introducerea la pornirea motorului asincron trifazat cu rotorul bobinat a unei rezistente in circuitul rotoric va micsora curentul prin acest circuit si implicit curentul absorbit de stator din retea. Scoaterea treptata a acestei rezistente, pe masura ce creste turatia motorului, pana la scurtcircuitarea rotorului cand se obtine turatia nominala permite variatia curentului si a cuplului de pornire intre limite convenabile alese.

La finalul lucrarii se va intocmi un referat in care se vor nota observatiile si concluziile referitoare la realizarea practica a schemei de actionare (partea de comanda si partea de forta). De asemenea, in referat se vor nota principiile de functionare ale schemei de actionare analizate.

Scheme de actionare electrica

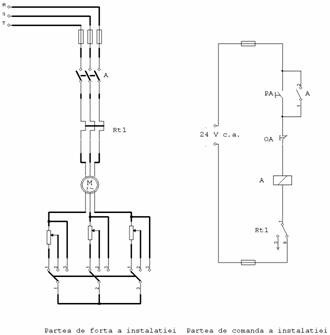

Eliminarea manuala a reostatului din circuitul rotoric

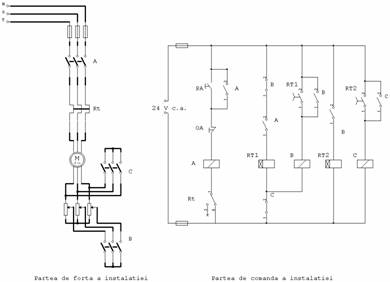

3.2. Eliminarea automata a reostatului din circuitul rotoric

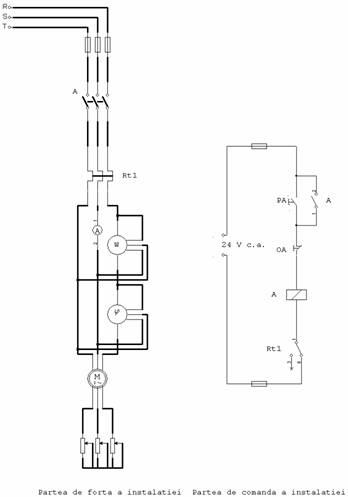

3.3. Modificarea vitezei cu reostat in circuitul rotoric

Teme propuse spre rezolvare

o       Sa se descrie functionarea schemei de actionare electrica (partea de forta si partea de comanda).

o       Sa se analizeze cum afecteaza valoarea rezistentei reostatului din circuitul rotoric cuplul dezvoltat de motor.

o       Sa se traseze caracteristica mecanica de reglaj a vitezei pentru motorul asincron trifazat cu rotor bobinat n = f(R).

o       Sa se traseze caracteristica mecanica n = f(M) pentru motorul asincron trifazat cu rotor in scurtcirucuit.
