INVESTIGAREA STRUCTURALA SI COMPOZITIONALA A ACOPERIRILOR DE HIDROXIAPATITA OBTINUTE

INVESTIGAREA STRUCTURALA SI COMPOZITIONALA A ACOPERIRILOR DE HIDROXIAPATITA OBTINUTE

V.1. Investigarea topografiei suprafetei prin microscopie electronica cu baleiaj

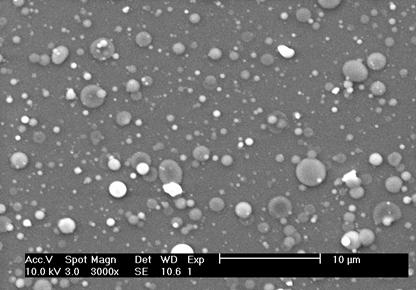

Figura V.1.1.a    Microscopie electronica cu baleiaj a probei HA 13 (depunere la temperatura ambianta)-marire 3000x - ; un camp vizual

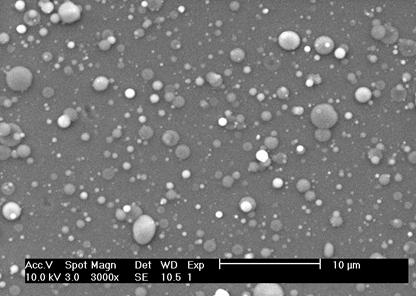

Figura V.1.1.b    Microscopie electronica cu baleiaj a probei HA 13 (depunere la temperatura ambianta)-marire 3000x - ; alt camp vizual

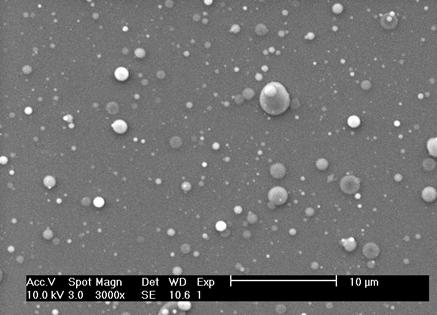

Figura V.1.2.a    Microscopie electronica cu baleiaj a probei HA 14 (depunere la T= ^oC)-marire 3000x - ; un camp vizual

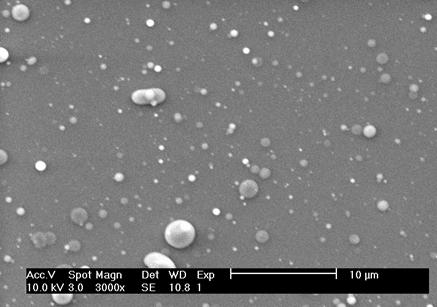

Figura V.1.2.b    Microscopie electronica cu baleiaj a probei HA 14 (depunere la T= ^oC)- marire 3000x - ; alt camp vizual

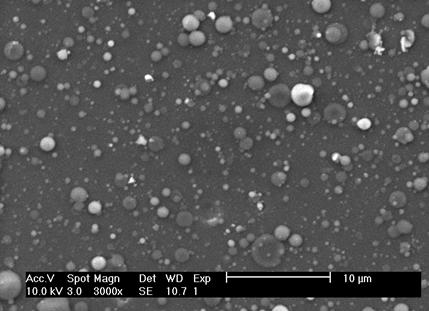

Figura V.1.3.    Microscopie electronica cu baleiaj a probei HA 11 (depunere la T=250^oC, urmata de tratament termic la 250 ^oC)-marire 3000x - ; un camp vizual

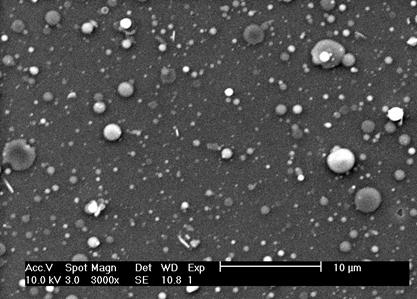

Figura V.1.4.a    Microscopie electronica cu baleiaj a probei HA 12 (depunere la T=400^oC, urmata de tratament termic la 400 ^oC)- marire 3000x - ; un camp vizual

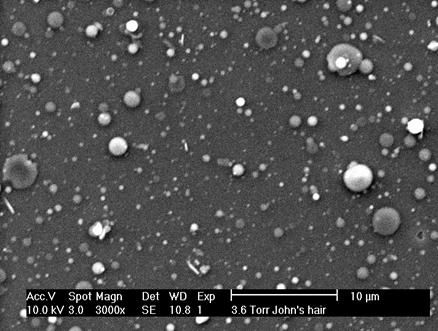

Figura V.4.b    Microscopie electronica cu baleiaj a probei HA 12 (depunere la T=400^oC, urmata de tratament termic la T=400^oC)-marire 3000x - ; alt camp vizual

Investigatiile straturilor de HA evidentiaza o morfologie inalt perturbata, cu o mare densitate de particule sferoidale tip " picatura " ( droplets in terminologia engleza) morfologic caracteristica de altfel depunerilor de HA prin ablatie laser. [15, 24]

Principalul mecanism de formare al acestor picaturi este fierberea exploziva superficiala, determinat de coeficientul de absorbtie optica scazut al HA. Aceasta favorizeaza o incalzire in volum cu rezultat final topirea locala a materialului, care determina la randul sau o fierbere sub-superficiala. Referintele bibliografice [25] sunt sugestive in acest sens.

O investigatie aprofundata a topografiei suprafetelor la majoritatea probelor analizate pun in evidenta existenta unor microcavitati superficiale a caror forma circulara conduce la concluzia ca sunt generate de gaze eliminate din zone superficial topite. Nu reprezinta o caracteristica a structurii, insa prezenta lor nu exclude ipoteza ca sunt generate de gaze eliminate din zonele superficiale topite. O componenta gazoasa ar fi si oxigenul. Prezenta sa intr-o cantitate mai mica in molecula hidroxiapatitei conduce, evident, spre distrugerea stoechiometriei cu influente nefavorabile asupra raportului Ca/P. Acesta reprezinta un principal indicativ privind aprecierea calitatii depunerii.

Ca o observatie generala asupra topografiei suprafetei obtinuta prin depunere PLD se poate mentiona indiferent de conditiile de depunere, prezenta particulelor sferoidale, uniform dispersate, pe un fond omogen si continuu. Morfologia suprafetei nu este influentata de tratamentul termic ulterior.
