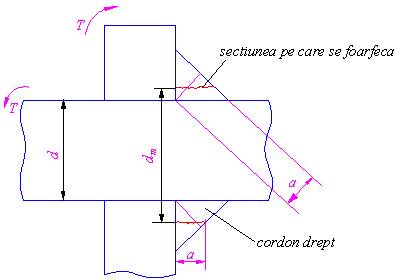

Imbinare sudata cu cordonul supus la forfecare datorita tensiunii



Astfel de cordoane se intalnesc la roti dintate de lant,de curele,in constructie sudata la sudarea planselor pe tevi,etc.

 ; unde , unde - diametrul mediu

- aria sudurii

Inlocuind avem :

Simbolizarea sudurilor

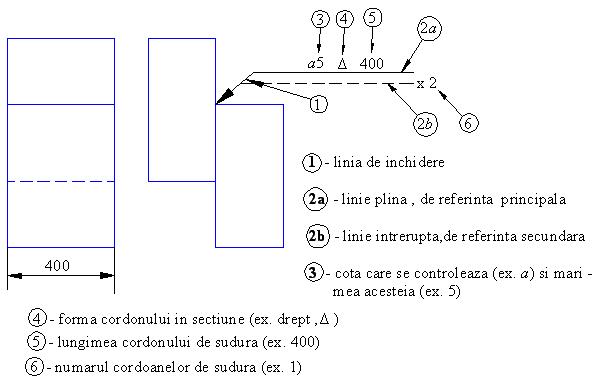

In scopul usurarii intocmirii si citirii desenelor de constructii sudate,cordoanele de sudura nu se reprezinta ca in curs (cu scop didactic),ci se simbolizeaza ca in exemplul de mai jos.
