CERCETARI EXPERIMENTALE - PROCESUL DE EVACUARE

1 Componente experimentale ale sistemului de evacuare si

aparate de masura utilizate

Cercetarile experimentale s-au efectuat in Academia Tehnica Militara, pe trei tobe de esapament, una originala a Daciei 1300 si doua tobe experimentale proiectate de autorul tezei de doctorat. S-au masurat viteza, temperatura si intensitatea sonora la isirea din toba de esapament, pentru sase regimuri de functionare ale motorului autoturismului Dacia 1300. Suplimentar au fost efectuate masurari ale parametrilor precizati fara toba de esapament.

Tobe de esapament experimentate

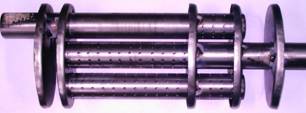

Toba esapament Dacia 1300 Toba esapament varianta 1

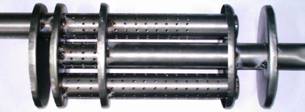

Toba esapament varianta 2

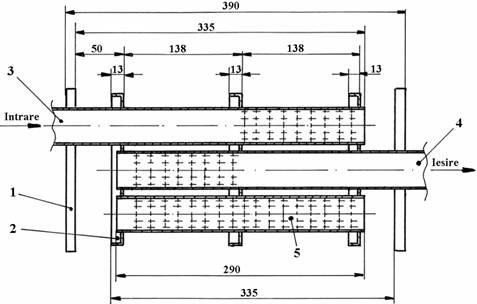

Toba esapament Dacia 1300

1 - capac (2 buc); 2 - perete despartitori (3 buc); 3 - teava intrare

4 - teava iesire; 5 - teava

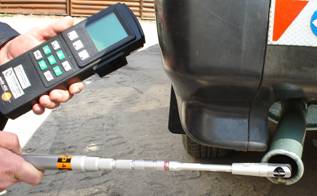

Masurarea vitezei si a temperaturii Masurarea intensitatii sonore

gazelor de evacuare

4 Analiza numerica a datelor experimentale

Se analizeaza datele experimentale obtinute la incercarile gazodinamice pe tobe de esapament:

- cazul 1. Toba de esapament Dacia 1300;

- cazul 2. Toba de esapament - Varianta experimentala 1;

- cazul 3. Toba de esapament - Varianta experimentala 2;

- cazul 4. Fara toba esapament.

Matricea rezultatelor experimentale: " data ":

Pe coloana intaia sunt date turatiile arborelui cotit si apoi in ordine: viteza gazelor , temperatura gazelor si intensitatea sonora.

4.1 Analiza datelor experimentale de la toba de esapament

Dacia 1300

1.4 Determinarea polinomului de aproximare de gradul trei pentru intensitatea sonora in functie de turatia AC

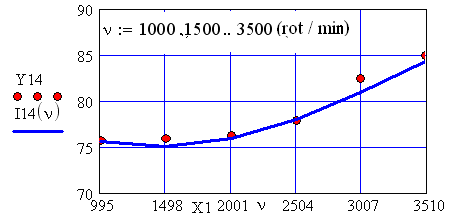

Fig. 4 Variatia intensitatii sonore in functie de turatia AC

Determinarea polinomului de aproximare de gradul trei

pentru intensitatea sonora in functie de viteza gazelor de evacuare

Fig. 5 Variatia intensitatii sonore in functie de viteza gazelor de evacuare

Analiza datelor masurate la toba de esapament

varianta experimentala I

Matricea datelor experimentale:

4.2.4 Determinarea polinomului de aproximare de gradul trei

pentru intensitatea sonora in functie de turatia AC

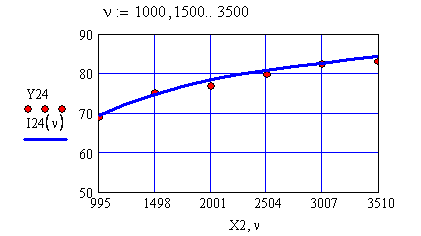

Fig. 9 Variatia intensitatii sonore in functie de turatia AC

4.2.5 Determinarea polinomului de aproximare de gradul trei

pentru intensitatea sonora in functie de viteza gazelor de evacuare

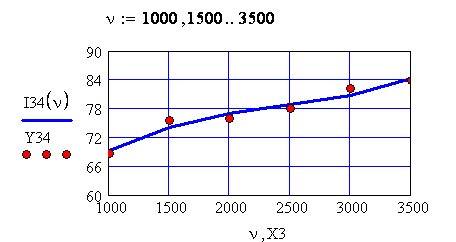

Fig. 10 Variatia intensitatii sonore in functie de viteza gazelor de evacuare

Analiza datelor masurate la toba de esapament

varianta experimentala II

Matricea datelor experimentale:

4.3.4 Determinarea polinomului de aproximare de gradul trei

pentru intensitatea sonora in functie de turatia AC

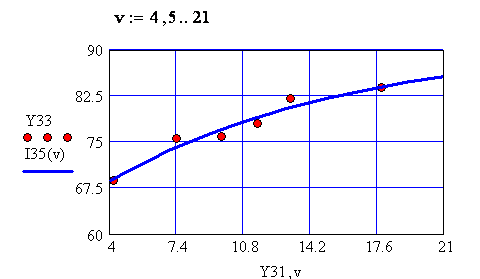

Fig. 14 Variatia intensitatii sonore in functie de turatia AC

4.3.5 Determinarea polinomului de aproximare de gradul trei

pentru intensitatea sonora in functie de viteza gazelor de evacuare

Fig. 15 Variatia intensitatii sonore in functie de viteza gazelor de evacuare
