MANUAL DE UTILIZARE - SLEFUITOR EXCENTRIC - METABO

MANUAL DE UTILIZARE - SLEFUITOR EXCENTRIC

CUPRINS

1. Declaratie de conformitate

2. Utilizare specifica

3. Instructiuni generale de securitate

4. Instructiuni speciale de securitate

5. Componenta

6. Caracteristici speciale

7. Instalare

7.1. Instalarea discului

8. Utilizare

8.1. Pornirea si oprirea

8.2. Reglarea frecventei oscilatiilor

8.3. Evacuarea prafului

9. Intretinere

10. Sfaturi

11. Accesorii

12. Reparatii

13. Protectia mediului

14. Caracterisitici tehnice

1. Declaratie de conformitate

Declaram, pe proprie raspundere, ca acest produs a fost conceput si realizat in conformitate cu standardele si directivele mentionate la pagina 2 din acest manual.

2. Utilizare specifica

Produsul este destinat pentru slefuirea suprafetelor plate si eliptice a pieselor din lemn, plastic, metale neferoase, foi de tabla si suprafete similare vopsite.

Utilizatorul este responsabil de deteriorarile provocate de o utilizare necorespunzatoare.

Trebuie respectate normele generale de prevenire a accidentelor si cele mentionate in acest manual.

3. Instructiuni generale de securitate

Inainte de utilizarea produsului cititi cu atentie si insusiti-va instructiunile de securitate din acest manual. Pastrati la indemana manualul si instrainati echipamentul numai insotit de manual.

4. Instructiuni speciale de securitate

Pentru protectia dvs. si a

produsului acordati o

atentie sporita paragrafelor

marcate cu acest simbol.

Praful rezultat in timpul lucrului poate fi daunator sanatatii (cand se prelucreaza lemn de stejar si fag, piatra, metal si piese vopsite cu produse care contin plumb sau alte materiale daunatoare). Acest praf nu trebuie sa vina in contact direct cu corpul operatorului. Utilizati aspiratoare de praf si folositi echipament de protectie (masca) corespunzator. Indepartati prin aspirare acumularile de praf.

Scoateti din priza echipamentul inainte de orice operatie de reglare sau intretinere.

Purtati casti de protectie atunci cand lucrati un timp mai indelungat. Expunerea indelungata la un nivel ridicat de zgomot va poate afecta auzul.

Nu trebuie slefuite materialele care genereaza praf sau vapori care pot fi dauna sanatatii (de exemplu, azbest).

Asigurati impotriva alunecarii piesele prelucrate (cu dispozitive de fixare).

5. Componenta

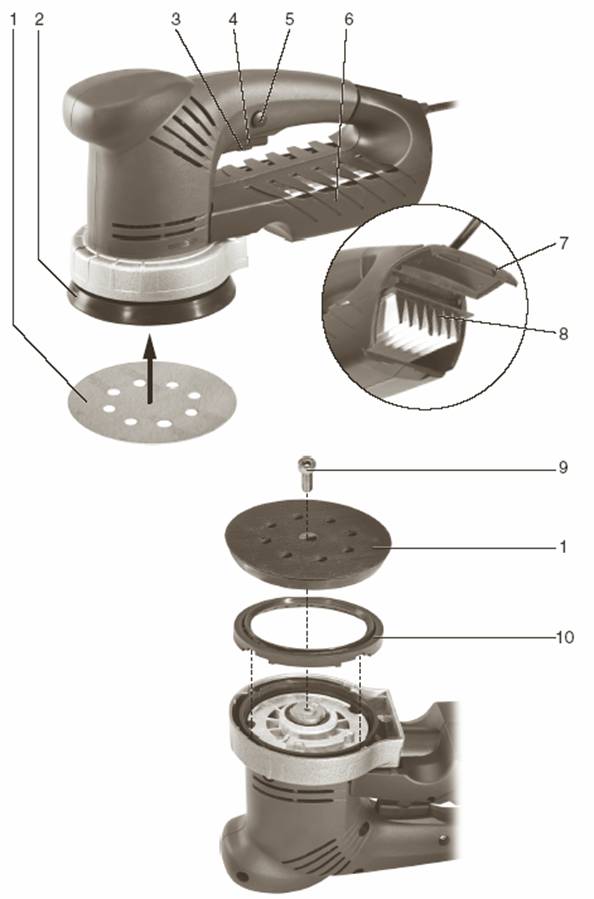

A se vedea figura de la pagina 3:

1 - Disc slefuire

2 - Placa fixare disc

3 - Buton reglaj frecventa oscilatii

4 - Buton pornire

5 - Buton blocare

6 - Colector praf

7 - Clapeta curatare

8 - Filtru canelat

9 - Surub fixare placa

10 - Inel placa

6. Caracteristici speciale

Utilizare universala pentru slefuirea suprafetelor plate sau eliptice a pieselor din lemn, plastic, metale neferoase si foi de tabla;

Prevazut cu buton de reglaj al frecventei oscilatiilor;

Placa suport cu sistem rapid de schimbare (banda adeziva tip 'arici');

Include sistemul de filtrare Intec, care permite curatari repetate.

7. Instalare

Inainte de conectarea

aparatului la retea verificati

ca parametrii de tensiune si

frecventa mentionati pe

placuta echipamentului sunt

aceeasi cu ai retelei de

alimentare.

7.1. Instalarea discului

Se face foarte simplu, datorita sistemului cu banda adeziva tip 'arici'.

Trebuie doar avut grija ca, la montarea discului (1), gaurile din acesta sa fie aliniate cu gaurile din placa (2), pe care se fixeaza discul.

8. Utilizare

8.1. Pornirea si oprirea

Pentru pornirea masinii actionati butonul (4).

Pentru functionare continua butonul (4) poate fi blocat cu ajutorul butonului (5). Pentru oprirea echipamentului apasati din nou butonul (4).

8.2. Reglarea frecventei

oscilatiilor

Frecventa oscilatiilor se regleaza cu ajutorul butonului (3). Reglarea este posibila si in timpul functionarii masinii.

8.3. Evacuarea prafului

Pentru o evacuare optima aliniati gaurile din discul (1) cu cele din placa (2) pe care se fixeaza discul.

Sistem de evacuare integrat:

Instalati colectorul (6). Pentru o evacuare optima goliti periodic colectorul si curatati filtrul (8).

Sistem de evacuare extern:

Scoateti colectorul (6). Conectati un aspirator corespunzator. Utilizati un furtun de evacuare la duza de evacuare. Utilizati un furtun cu un conector de 35 mm.

9. Intretinere

Golirea colectorului (6):

Deschideti clapeta (7);

Goliti colectorul (6);

Scoateti filtrul (8) si indepartati praful prin lovirea filtrului sau cu ajutorul unei pensule;

Introduceti filtrul in colector, astfel incat filtrul sa intre pe ghidajele laterale ale colectorului.

Curatati regulat echipamentul:

Aceasta include aspirarea fantelor de ventilare ale motorului.

Inlocuirea placii uzate:

Desfaceti surubul de fixare (9) aflat la partea inferioara a placii;

Scoateti placa;

Pentru comandarea placii consultati capitolul 'Accesorii';

Montati placa si rasuciti-o pana cand cupleaza cu discul purtator;

Fixati placa cu ajutorul surubului (9).

Inlocuirea inelului de franare:

Daca viteza de mers in gol a placii suport creste in timp, inelul (10) este uzat si trebuie inlocuit.

Nota: Daca sunt slefuite materiale abrazive (de exemplu gips), inelul de franare se uzeaza mai rapid.

Desfaceti surubul (9);

Scoateti placa (2);

Inlocuiti inelul (10) cu unul nou (cod de comanda 344097450), asigurandu-va ca inelul nou este pozitionat la fel ca cel vechi;

Montati placa si rasuciti-o pana cand cupleaza cu discul purtator;

Fixati placa cu ajutorul surubului (9).

10. Sfaturi

Nu apasati prea tare aparatul pe suprafata de slefuit. Apasarea excesiva nu imbunatateste slefuirea, ci dimpotriva, conduce la deteriorarea suprafetei.

Pentru o evacuare optima a prafului goliti periodic colectorul (6) si curatati filtrul (8).

Folositi un disc corespunzator pentru a obtine rezultate optime:

pentru indepartarea straturilor vechi de vopsea: P 40;

pentru pre-slefuirea lemnului: P 60, P 80;

pentru finisarea lemnului: P 100, P 120;

pentru furnir, grund, mastic, vopsea: P 180, P 240.

11. Accesorii

Utilizati numai piese de schimb originale.

Daca aveti nevoie de un accesoriu, luati legatura cu dealer-ul dvs.

Pentru ca dealer-ul sa aleaga accesoriul corespunzator, trebuie sa-i indicati denumirea exacta a modelului aparatului pe care il detineti.

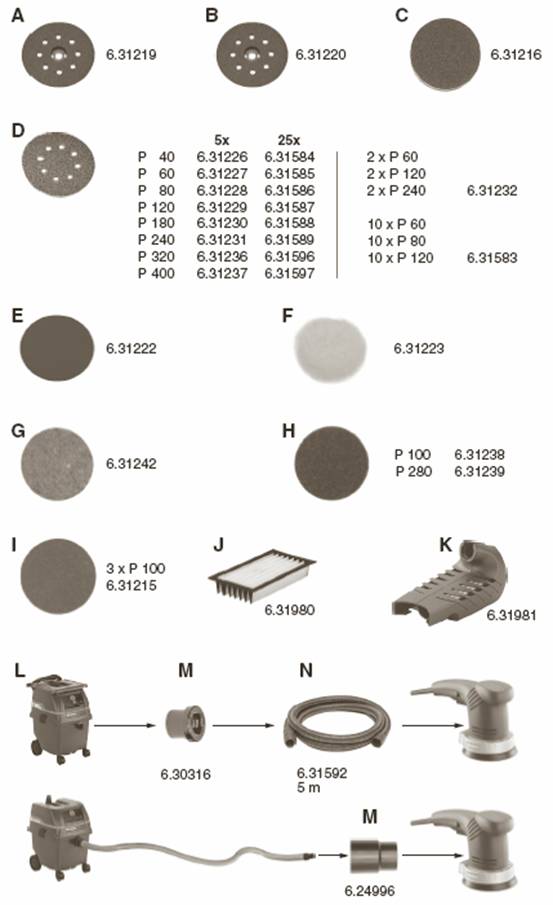

A se vedea pagina 4:

A - Placa fixare disc cu banda adeziva tip 'arici', duritate medie;

B - Placa fixare disc cu banda adeziva tip 'arici', duritate mica;

C - disc adeziv intermediar;

D - discuri adezive de slefuire;

E - burete adeziv de finisare;

F - disc piele de finisare;

G - disc pasla de finisare;

H - disc lana de finisare;

I - disc ecran de finisare;

J - Filtru;

K - Colector cu filtru;

L - Aspirator universal Metabo;

M - Adaptor;

N - Furtun evacuare.

12. Reparatii

Repararea sculelor electrice trebuie sa fie efectuata NUMAI de electricieni calificati!

Orice scula Metabo care necesita reparatii poate fi transmisa la un dealer autorizat.

Atunci cand trimiteti echipamentul la reparat, transmiteti si o descriere a defectului reclamat.

13. Protectia mediului

Ambalajul Metabo poate fi reciclat in proportie de 100%.

Sculele electrice si accesoriile acestora contin cantitati importante de materiale valoroase care pot fi reciclate.

Numai pentru tarile UE:

Nu aruncati niciodata sculele

electrice impreuna cu gunoiul

menajer. In conformitate cu

Directiva Europeana 2002/96/EC, referitoare la echipamentele electrice si electronice uzate si cu implementarile acesteia in legislatiile nationale, sculele electrice uzate trebuie colectate separat si reciclate intr-un mod compatibil cu protectia mediului.

14. Caracterisitici tehnice

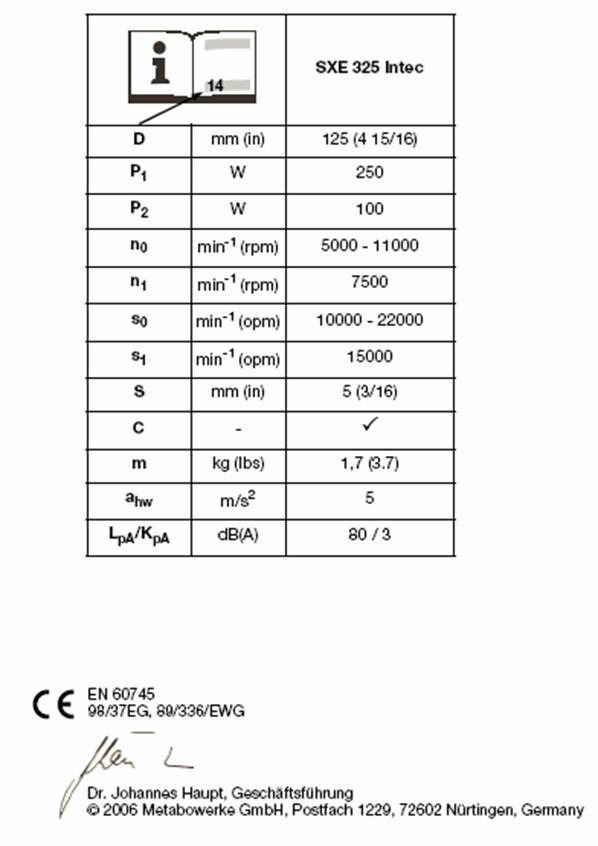

Nota explicativa privind caracteristicile tehnice mentionate in tabelul de la pagina 2:

D = diametrul placii suport;

P₁    = puterea nominala consumata;

P₂    = puterea nominala furnizata;

n₀    = turatia de mers in gol;

n₁    = turatia de mers la sarcina nominala;

s₀    = frecventa orbitala la mers in gol;

s₁    = frecventa orbitala la incarcare

nominala;

S = diametrul circuitului oscilant;

C = colector praf;

m = masa, fara cablul de alimentare;

a_hw    = acceleratia estimata la nivelul

mainii / bratului.

Emisia de zgomot:

L_pA    = nivelul presiunii sonore;

K_pA    = incertitudinea.

In timpul functionarii, nivelul de zgomot poate depasi 85 dB(A).

Purtati casti de protectie!

Valorile masurate au fost determinate in conformitate cu standardul EN 60745.

Caracteristicile tehnice mentionate sunt afectate de tolerante, in conformitate cu standardele in vigoare aplicabile.

Producatorul isi rezerva dreptul de a modificari ale valorilor indicate, aparute ca urmare a progresului tehnologic.
