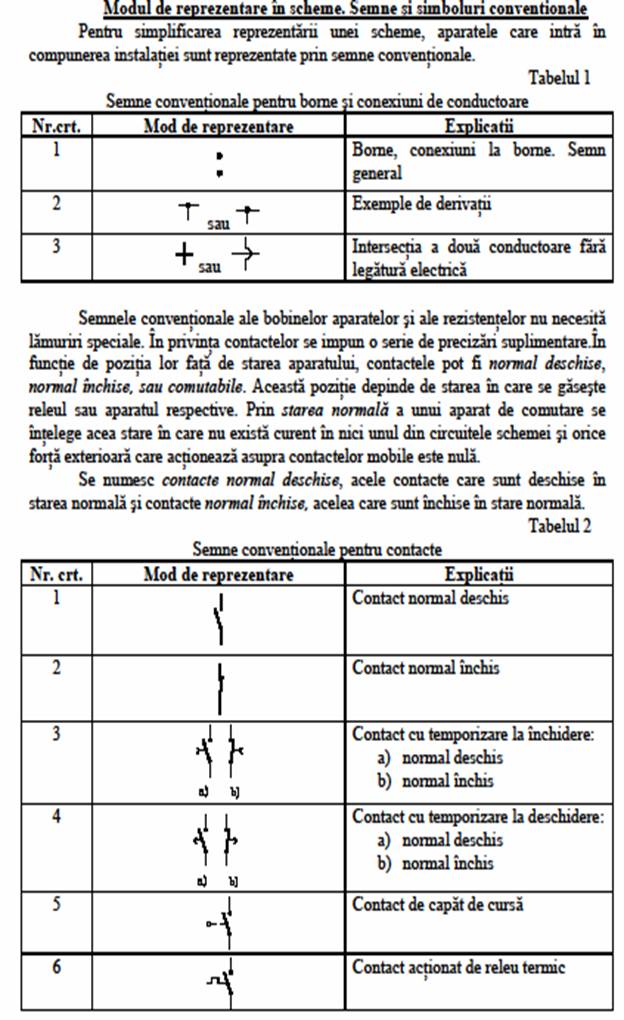

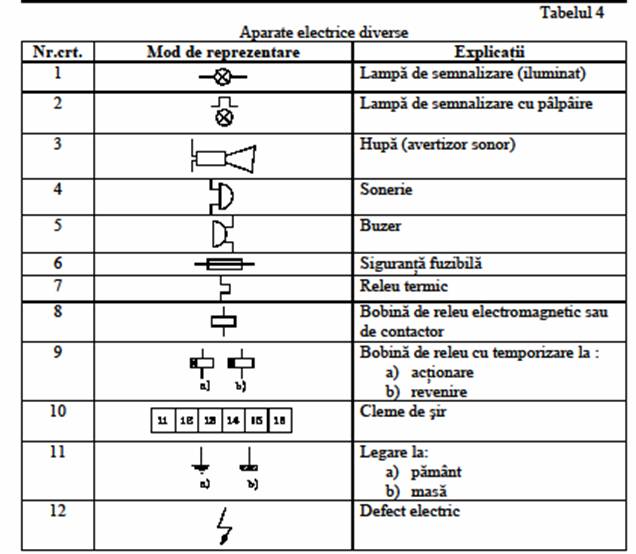

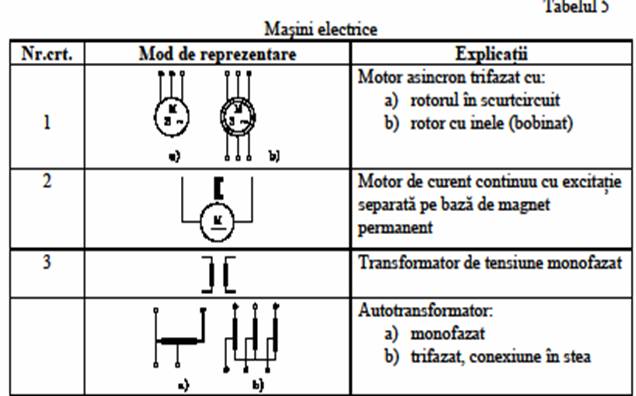

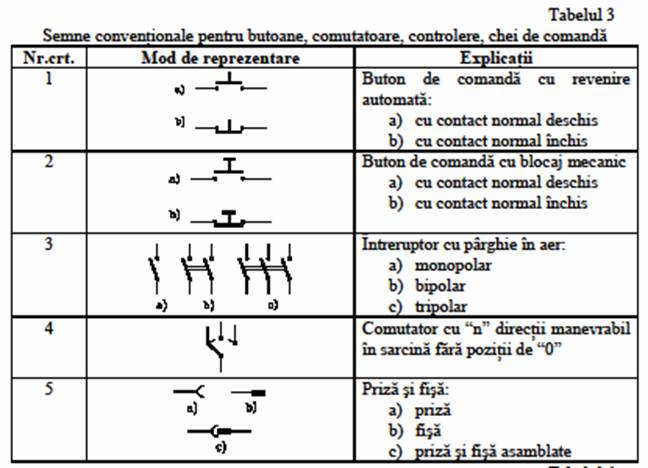

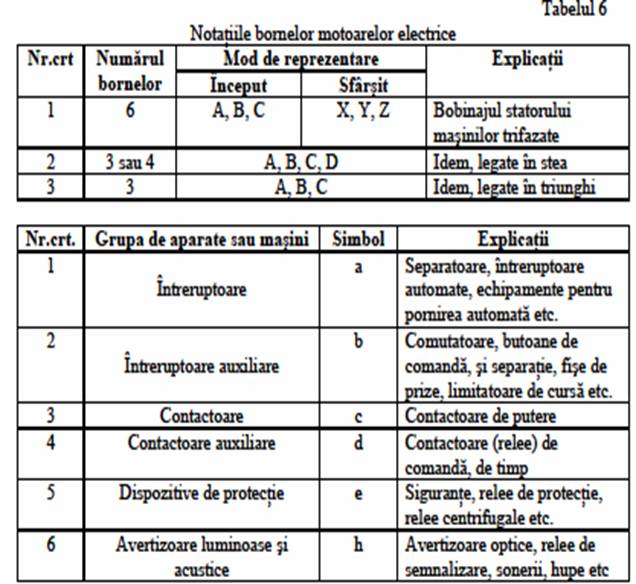

MODUL DE REPREZENTARE IN SCHEME. SEMNE SI SIMBOLURI CONVENTIONALE

3. Comanda motoarelor electrice de curent continuu

Aceste motoare au o arie de raspandire redusa, fiind utilizate acolo unde este necesar un

reglaj continuu al turatiei si in limite largi. Limitarea curentului de pornire si reglajul turatiei

se realizeaza cu reostate de pornire si reglare cu regim de functionare de lunga durata.

Fig.9.12

In fig.9.12 este prezentata schema de alimentare a unui motor de curent continuu, cu

excitatie mixta, prevazuta cu reostat de pornire si reglaj Rp si reostat de excitatie Rex’.

Schema tehnologica - reprezinta elementele unei

instalatii de automatizare si legaturile functionale dintre ele.

Schema tehnologica - reprezinta elementele unei

instalatii de automatizare si legaturile functionale dintre ele.

Schema tehnologica - reprezinta elementele unei

instalatii de automatizare si legaturile functionale dintre ele.

Schema tehnologica - reprezinta elementele unei

instalatii de automatizare si legaturile functionale dintre ele

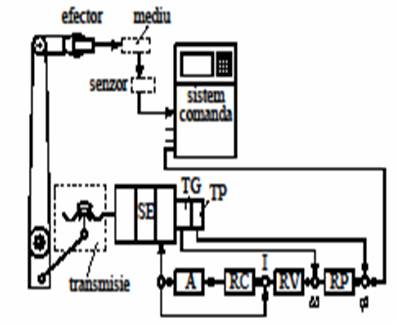

  Schema bloc a unui sistem de actionare electrica

Schema bloc a unui sistem de actionare electrica

Schema bloc a unui sistem de actionare electrica

Schema bloc a unui sistem de actionare electrica

Schema bloc a unui sistem de actionare electrica

Schema bloc a unui sistem de actionare electrica

schema principiala de functionare a

unui tahogenerator de curent continuu.

schema principiala de functionare a

unui tahogenerator de curent continuu.

schema principiala de functionare a

unui tahogenerator de curent continuu.

schema principiala de functionare a

unui tahogenerator de curent continuu.

schema principiala de functionare a

unui tahogenerator de curent continuu.

schema principiala de functionare a

unui tahogenerator de curent continuu.

schema principiala de functionare a

unui tahogenerator de curent continuu.

schema principiala de functionare a

unui tahogenerator de curent continuu.
