Geodezia - Instrumente folosite in geodezie

Referat Geodezie

Geodezia: (din greceste γη = Pamint, δαιζω = a imparti) este o disciplina care descrie geometria suprafetei terestre ca baza pentru cartografie. Ea se ocupa de asemenea si cu masurarea si reprezentarea Pamantului, a campului sau gravitational si fenomenele geodinamice (deplasarea polilor, mareea terestra si miscarile crustei) in spatiul tridimensional variabil in timp. Dupa definitia clasica a lui Helmert geodezia este "stiinta masurarii si reprezentarii suprafetei Pamantului. Include determinarea gravitatiei si a suprafetei fundului oceanelor. "

Instrumente folosite in geodezie:Teodolite,Nivele, Gravimetre, Statii totale, G.P.S., Camere fotogrametrice aeriene si terestre

Teodolitul: este un instrument de masurare a unghiurilor orizontale (unghiului fata de zenit) si verticale (fata de orizont), fiind utilizat in geodezie, minerit. Masuratorile se fac cu ajutorul unui stativ care este reglat (scalare) perfect orizontal cu ajutorul unei nivele cu bula de aer, instrumentul este dotat cu o luneta cu ocular gradat cu rolul de ajutor al operatorului pentru vizarea exacta a unui punct de pe teren, unghiurile verticale sau orizontale se determina cu ajutorul unor cadrane gradate (goniometru). Predecesorul teodolitului fiind Dioptra (antichitate), Azimutalquadrantul (prin anii 1500) fiind folosite in triangulatie si astronomie. La teodolitul cu repetitie prin insumarea unghiurilor creste precizia de masurare a unghiurilor, iar cu ajutorul Tahimetrului cu reductie se pot masura distanta si gradul unei curbe, care in prezent se realizeaza cu ajutorul laserului sau pe cale electronica.

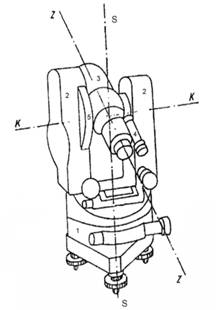

Teodolitul "Limbus" utilizat in minerit are un cadran orizontal (1), o axa verticala (S) cu doua suporturi (2), o axa de inclinare (K), o luneta (3), un vizor pentru citirea cadranului gradat (4) si un cadran orizontal (5). Luneta are pe ocular o cruce (firul cu par) prin care se vizeaza punctul "obiectul" (Z), stativul se aduce in pozitie orizontala prin suruburile de scalare de la baza stativului.

Statia totala: este un instrument optic utilizat in masuratorile topografice. Mai concret este o combinatie intre clasicul teodolit si un instrument electronic de masurare a distantelor. Poate include si un mic calculator care pe langa capabilitatea de stocare poate oferii si calcule extrem de precise.

Cu statia totala principial se masoara unghiurile verticale si orizontale, functie de Nordul real, precum si distantele catre punctul de masurat.

Producatori: Leica, Pentax, Topcon, Sokkia, Nikon, Foif, Spectra, Trimble, Ushikata, South Surveying

La statiile totale calarea si centrarea aparatului se face mult mai usor datorita nivelelor electronice care ofera indicatii pentru rapiditatea si eficienta operatiunii, precum si a laserului de centrare. La teodolite calarea se facea cu ajutorul a doua nivele (sferica si torica) iar centrarea printr-un dispozitiv optic mai greu de utilizat decat laserul statiei totale.

Statia totala micsoreaza timpul alocat unei masuratori precum si calculele pe care topograful trebuie sa le faca la folosirea teodolitului. Deasemenea erorile de calcul sunt reduse la minim datorita senzorilor si programului special de calcul si compensare incorporate in statia totala. Aceste avantaje ale statiei totale se traduc printr-o precizie ridicata (de ordinal secundelor, de la 7 pana la 1, in functie de modelul folosit) fata de teodolitul traditional care are precizia mai redusa.

Unele statii totale au optiunea masurarii distantelor fara ajutorul prismei (ex: modelele TCR de la Leica) cu ajutorul unui distomat incorporat. Aceasta optiune contribuie la rapiditatea realizarii lucrarii precum si la reducerea volumului de lucru pentru topograf.

Unul din principalele avantaje ale utilizarii statiei totale este compatibilitatea acesteia cu calculatorul. Astfel se pot introduce puncte in statie direct sau se pot realiza schite si planuri in AutoCAD cu un efort redus.

Singurele dezavantaje ale statiei totale fata de teodolit sunt pretul ridicat al aparatului si intretinerea lui, precum si functionarea pe baza de baterie si sensibilitatea la temperaturi extreme si umiditate.
