MONTAJE CU RULMENTI

MONTAJE CU RULMENTI

Definire subansamblu format din arbore cu alte piese (roti) sau subansamble (semicuplaje) montate pe el si rulmenti

Rol Fixarea radiala si axiala a arborelui in ambele sensuri fara sa introduca forte suplimentare cand arborele se dilata si se incovoaie sub aciiunea fortelor exterioare

Scheme de montaje

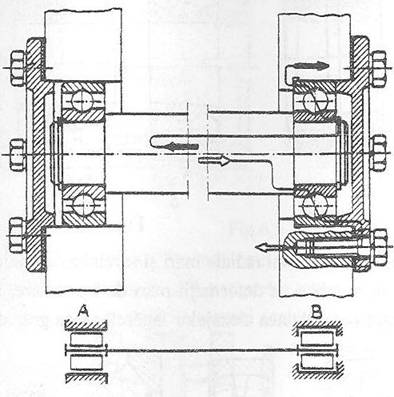

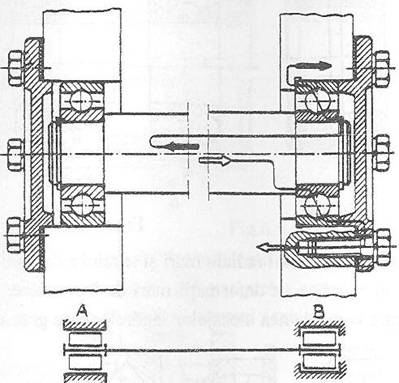

a - cu preluarea fortelor axiale de un singur lagar (pentru arbori lungi care functioneza la temperturi ridicate si in cazul cand arborele este sprijinit pe mai mult de doua lagare)

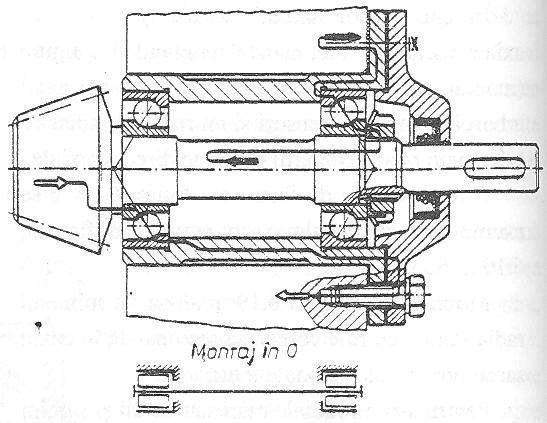

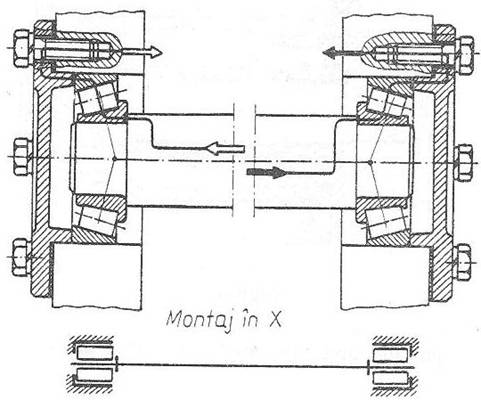

b, b cu preluarea fortelor axiale de cele doua lagare (arbori cu deformatii termice neinsemnate; la rulmentii radiali-axiali se obsine montajul X sau in O)

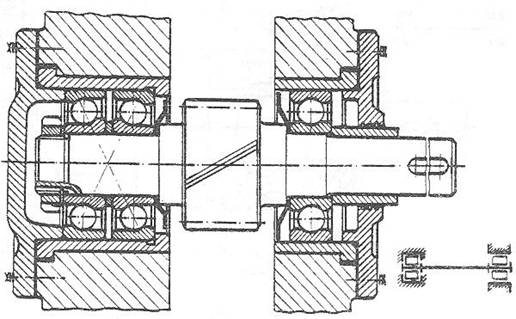

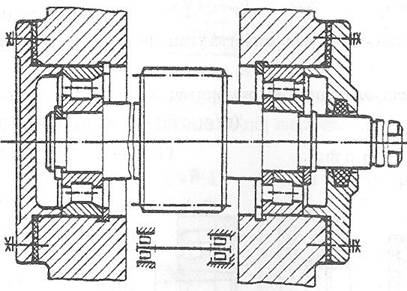

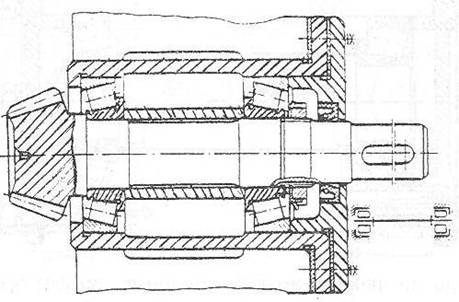

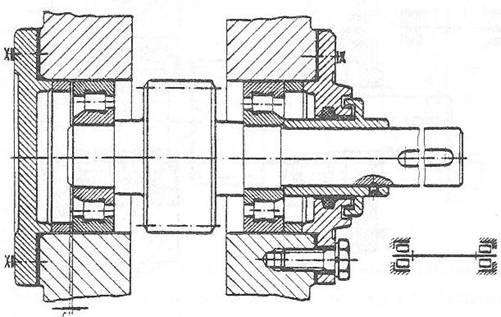

Exemple de montaje cu rulmenti
