Masini sincrone cu magneti permanenti (MSMP)



Structura de conducere fara regulatoare

In acest caz : Ld < Lq

Ld =0.1

Lq =0.131

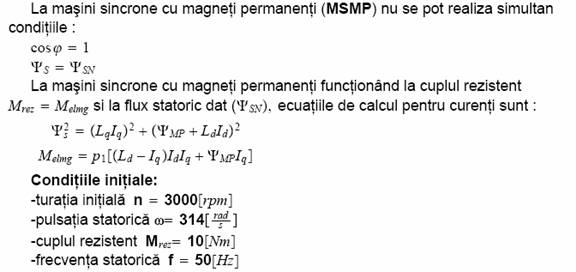

Magnetul permanent se caracterizeaza in cele ce urmeaza prin fluxul ΨMP(ΨMP=MEIE0) sau prin curentul echivalent IE0 (in continuare ΨMP=1.1 [Wb])

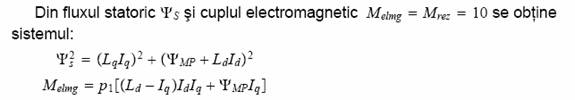

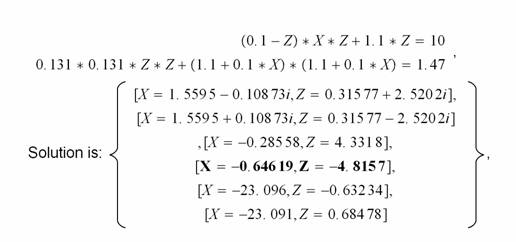

Se obtin curentii :

Id -0.6461 [A]

Iq -4.8157 [A]

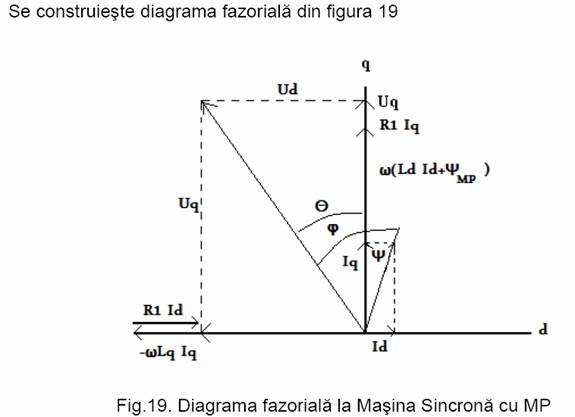

Tensiunea se calculeaza din diagrama fazoriala (cu precizarea importanta cosφ1)

U2 = (R1Id - ωLqIq + [R1Iq + ω(LdId + ΨMP)]2 = 142906.19

deci U = = 378.02 [V]

Unghiul de sarcina θ se calculeaza tot din diagrama fazoriala cu relatia :

tan(θ) = = 0.608 [ θ = 31.29 grade (0.54 rad) ]

Din relatia :

tan(Ψ) = Id/Iq =0.646/4.815 = 0.134 [ Ψ = 7.64 grade (0.133 rad) ]

Se obtine unghiul φ = θ + Ψ = 38.93 grade (0.67 rad) si astfel rezulta factorul de putere cos φ = 0.777

Conditiile finale :

-turatia finala n=2000 [rpm]

-pulsatia statorica final = 209.3 [rad/s]

-cuplul rezistent Mrez = 15 [Nm]

-frecventa statorica f = 33.3 [Hz]

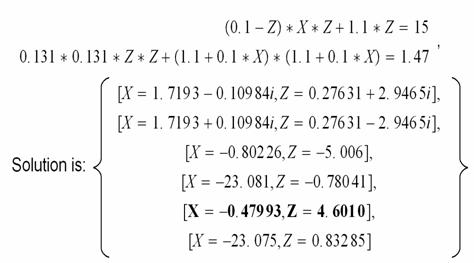

Se obtin curentii :

Id = -0.479 [A]

Iq = 4.601 [A]

Tensiunea se calculeaza din diagrama fazoriala anterioara :

U2 = (R1Id - ωLqIq + [R1Iq + ω(LdId + ΨMP)]2 = 65630.65

deci U = = 256.18 [V]

Unghiul de sarcina θ se calculeaza tot din diagrama fazoriala , cu relatia

tan(θ) = = 0.566 [ θ = 29.5 grade (0.515 rad)]

Din relatia :

tan(Ψ) = Id/Iq =0.479/4.601 = 0.104 [ Ψ = 5.93 grade (0.103 rad) ]

Se obtine unghiul φ = θ + Ψ = 35.43 grade (0.61 rad) si astfel rezulta factorul de putere cos φ = 0.814
