Raport de Cercetare - Grant: Autoturism echipat cu motor cu raport de comprimare variabil (VCR)

1. Consideratii generale (formularea problemei si relevanta temei)

In lumina noilor progrese in domeniul propulsiei electrice, motorul cu ardere interna trebuie sa faca fata si acestei noi provocari. De aceea, in ultimii ani s-au inregistrat eforturi sustinute in domeniul motoarelor cu ardere interna destinate propulsiei rutiere, astfel ca au aparut o multitudine de solutii tehnice radicale, al caror scop este acela de a renunta la cauzele ineficientei motoarelor, cauze ce au fost considerate ca inevitabile in decursul acestui secol de industrializare a motoarelor cu ardere interna.

Comprimarea variabila reprezinta, in viziunea echipei, urmatorul pas in evolutia motoarelor cu ardere interna destinate propulsiei rutiere, etapa considerata ca una de tranzitie intre stadiul actual, al motoarelor cu ardere interna si cel urmator, al pilelor de combustie.

O caracteristica importanta a motoarelor de automobil este marea varietate a regimurilor de functionare. Printre acestea, regimurile de sarcini mici si mijlocii au un rol esential, deoarece functionarea la aceste regimuri este definitorie pentru economicitatea motorului. Din nefericire, la aceste regimuri randamentul termic este mult diminuat in comparatie cu cel inregistrat la sarcina plina. In concluzie, ar trebui cautate solutiile constructive care actioneaza indeosebi in zona acestor regimuri, pentru a determina o crestere a randamentului termic.

In cazul motoarelor cu aprindere prin scinteie, controlul cantitativ al sarcinii prin obturarea canalului de admisie determina nu numai pierderile prin pompaj dar si micsorarea raportului real de comprimare al gazelor ( _p). Datorita valorii fixe (invariabile in timpul functionarii) a raportului geometric de comprimare ( _v), masa mai mica de incarcatura proaspata, ce rezulta in urma scaderii nivelului de sarcina, va ocupa acelasi volum la sfirsitul cursei de comprimare, astfel ca amestecul va fi mai putin comprimat fata de situatia inregistrata la sarcina plina. Acesta constituie principalul dezavantaj al motoarelor cu aprindere prin scinteie. Rezulta, deci, ca devine economica cresterea raportului geometric de comprimare ( _v) cu scaderea nivelului de sarcina, in acest mod gradul sau raportul real de comprimare al gazelor ( _p) fiind refacut.

In etapele sale de evolutie motorul a trecut de la un reglaj manual al avansului la aprindere, la deja perimatul ruptor-distribuitor care inseamna un reglaj automat in functie de sarcina si turatie. De asemenea, carburatorul a devenit din ce in ce mai sofisticat, iar in cele din urma s-a trecut la actualul sistem de injectie electronica de benzina, in care dozajul se face in functie de sarcina, turatie, temperatura si alti parametri de functionare - adica tot la un sistem automat. In plus fata de acestea, renuntarea la sistemul de distributie fixa, optimizat pentru un singur regim de functionare (de regula, regimul sarcinii pline) si trecerea la un sistem de distributie variabila cu sarcina si cu turatia a fost deja facuta.

Este deci absolut logica, in evolutia motorului, trecerea la automatizarea reglarii proceselor fundamentale, respectiv la variatia raportului geometric de comprimare.

2. Studiul stadiului actual al cercetarilor si realizarilor in domeniul motoarelor cu raport de comprimare variabil

Efectul de incalzire globala a adaugat pe lista emisiilor reglementate si bioxidul de carbon, care pana de curand era considerat inofensiv si nu era reglementat. Emisiile de CO₂ depind direct de cantitatea de combustibil ars, deci motoarele ecologice ale viitorului vor trebui sa aiba, in primul rind, consum mic de combustibil.

Din aceasta perspectiva, s-a incercat, mai intai, o analiza amanuntita a dezavantajelor fundamentale ale motorului cu aprindere prin scanteie, analiza ce a permis nuantarea notiunii de raport de comprimare. Astfel, aceasta notiune trebuie inteleasa intr-un sens mai larg, asa incat sa fie posibila distinctia intre marimile geometrice si reale care definesc gradul de comprimare, acesta din urma privit ca o notiune generica ce caracterizeaza procesul de comprimare.

Nuantarea notiunii de raport de comprimare fiind facuta, s-a putut continua cu analiza solutiilor de variatie a raportului de comprimare. Desigur, se poate modifica, fie raportul geometric de comprimare ( _v), fie raportul efectiv de comprimare (), fie se pot modifica ambele marimi.

Pentru analiza stadiului actual in domeniul motoarelor cu raport de comprimare variabil, s-a consultat literatura de specialitate (carti, reviste, articole, site-uri Web etc) si s-a realizat o sinteza reprezentativa a principiilor de modificare a raportului de comprimare. S-au retinut peste 20 de solutii (Pouliot, Crist, Hara Pitesti, Saab Variable Compression, Larsen, CFR, VW, PSA-Froumajou, BICERA, Extremely Economic Engine - Kragujevac Serbia, Ford-FEV's Crankdrive Control Epsilon, MayFlower e3, Multi Cycle Engine, motorul cu cilindrii cuplati - principiul A, Giurca Craiova, Gomec Variable Compression etc), analizate critic, cu specificarea avantajelor si dezavantajelor.

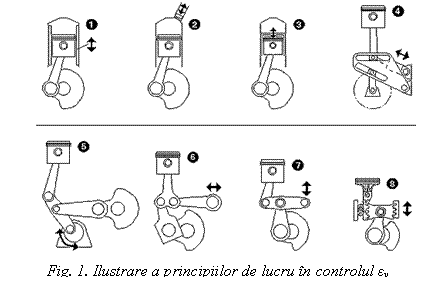

In ceea ce priveste principiile folosite pentru variatia raportului geometric de comprimare ( _v), s-a realizat clasificarea lor in cinci grupe, dupa cum este partial ilustrat in figura 1:

constructii cu posibilitati de miscare relativa intre chiulasa si carterul inferior, considerat fix (pozitia 1);

constructii cu parti mobile la nivelul chiulasei sau la nivelul pistonului (pozitiile 2 si 3);

constructii cu piese suplimentare introduse in lantul cinematic piston-biela-manivela (pozitiile 4, 5, 6, 7 si 8);

constructii de motoare cu cilindri cuplati;

alte constructii.

In continuare, s-a dorit prezentarea pe scurt numai a doua solutii din cadrul primei categorii. Ambele ilustreaza conceptul motorului articulat, pentru care - se pare - exista un interes aparte.

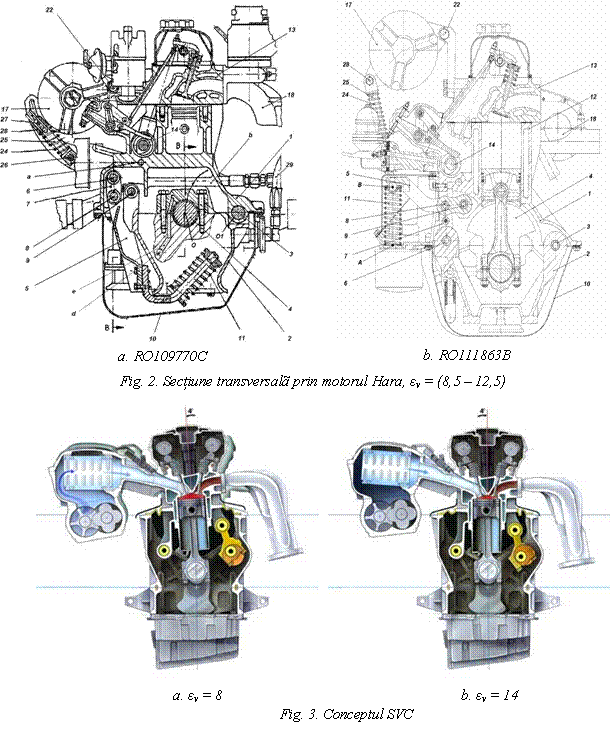

In figura 2, a si b sunt prezentate solutiile brevetate de prof. dr. ing. V. Hara. Se mentioneaza, aici, ca solutia din figura 2, a face obiectul acestui contract de cercetare fiind in posesia echipei la stadiul de motor partial asamblat. In figura 3, a si b este prezentata solutia Saab Variable Compression.

In ceea ce priveste modul de reglare al _v, avem in cazul solutiei Hara, un sistem cu reglare intrinseca, deci un sistem autoreglabil, iar in cazul solutiei SVC, un sistem automat cu reactie in bucla inchisa. Principiul de lucru, in ceea ce priveste modificare _v consta in articularea partii superioare, astfel ca orice basculare a acesteia va determina adaugarea unui volum din cilindru la volumul camerei de ardere din chiulasa, determinand reducerea _v. Volumul camerei de ardere din chiulasa este astfel dimensionat incat sa determine functionare cu _{v_max} la mersul in gol. Revenind la modul de reglare al _v, in cazul solutiei Hara, marimea ce comanda modificarea _v este chiar nivelul de presiune din cilindru (i.e. p_mi), iar mai departe, reglarea sistemului se face prin intermediul unui ansamblu balansier-arcuri elicoidale. In ceea ce priveste solutia SVC, decizia de modificare a _v este luata de o unitate electronica de comanda, pe baza analizei semnalelor provenite de la diversi traductori. Mai departe, prin intermediul unui sistem complex actuator hidraulic - mecanism cu excentric tip biela-manivela, are loc bascularea partii superioare, deci reducerea ε_v.

Relativ la cele doua concepte prezentate in figurile 2 si 3, trebuie remarcata pozitia articulatiei pentru fiecare din cele doua solutii; asupra acesteia membrii echipei si-au concentrat atentia pentru a obtine reducerea efectelor secundare induse de bascularea partii superioare (v. 3).

Analiza critica a solutiilor mentionate semnaleaza, ca un criteriu de apreciere, atentia deosebita a constructorilor de a pastra nealterata configuratia camerei de ardere si cinematica mecanismului motor. Tot din aceasta perspectiva se observa si dorinta acestora de a pastra cat mai multe componente conventionale in constructia motoarelor cu raport geometric de comprimare variabil.

In plus, desi nu face obiectul acestui contract, studiul stadiului actual a permis si stabilirea unui numitor comun al solutiilor de variatie a _v. Este vorba despre combinarea comprimarii variabile cu supraalimentarea, stiuta fiind complementaritatea celor doua sisteme. Asadar, efectele favorabile ale comprimarii variabile trebuie maximizate astfel incat sa fie compensate complicatiile constructive impuse de prezenta sistemului de variatie a _v De asemenea, se observa si o tendinta de a combina comprimarea variabila cu o destindere de intensitate variabila, prin intermediul tehnologiei Miller/Atkinson.

In esenta, nu se considera suficienta aplicarea numai a comprimarii variabile in incercarea de a obtine motoare din ce in ce mai eficiente, fiind asadar imperios necesara combinarea acesteia si cu alte concepte (turbosupraalimentarea, obtinandu-se astfel valori ridicate ale factorului de downsizing, distributia variabila etc).

3. Studiul conceptului de motor articulat cu raport de comprimare variabil

Tinand cont de interesul aparte pe care il prezinta conceptul motorului articulat in cadrul diverselor solutii de comprimare variabila (v. 2), dar mai ales de existenta unui prototip, aflat in posesia echipei la stadiul de asamblare, s-a dorit dezvoltarea unui studiu de caz pentru motorul prezentat in figura 2. Astfel, s-a evidentiat problematica specifica acestui tip de motor, fiind abordate in detaliu problemele legate de cinematica, respectiv dinamica carterului superior articulat, de timpul de raspuns al sistemului, de rigiditatea motorului, dar si de efectele secundare induse de basculare. De asemenea, tot aici s-a incercat si o evaluare a performantelor acestui motor in regimul sarcinilor partiale.

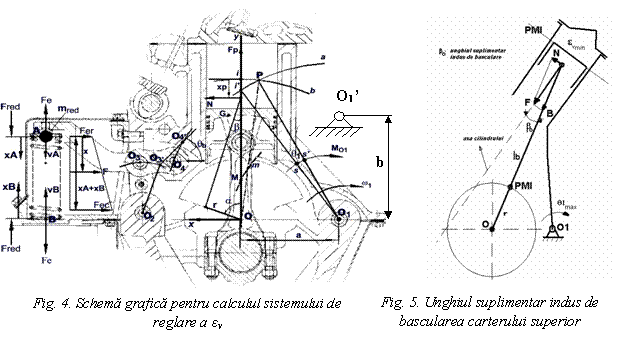

In ceea ce priveste cinematica, respectiv dinamica blocului motor articulat (figurile 4, 5), s-a dorit stabilirea unor criterii de alegere a pozitiei articulatiei dintre cele doua cartere:

- minimizarea unghiului de basculare, (figura 4);

- minimizarea unghiului suplimentar de inclinare a pistonului, (figura 5);

- maximizarea momentului de basculare, M_b = M₀₁ (figura 4).

In ceea ce priveste timpul de raspuns al motorului, privit ca sistem automat (i.e. timpul in care motorul raspunde la modificarea conditiilor de functionare si determina modificarea valorii _v), cele mai mici valori pentru acesta trebuie realizate in urmatoarea situatie extrema: motorul cuplat la transmisie, functionand in zona de cuplu maxim, suporta    succesiunea aproape instantanee inchidere brusca - deschidere, de asemenea, brusca a clapetei obturator. La inchiderea brusca a clapetei de acceleratie, raportul geometric de comprimare trebuie sa creasca rapid de la valoarea minima, corespunzatoare cuplului maxim, la valoarea maxima, corespunzatoare noului regim de functionare (mers in gol fortat), astfel eventualele cicluri fara aprindere fiind evitate si, deci, emisia de produsi poluanti fiind, de asemenea, mult diminuata. In continuare, la deschiderea brusca a clapetei se stabileste, practic instantaneu, regimul de functionare corespunzator cuplului maxim al motorului, deoarece motorul, fiind cuplat la transmisie, si-a mentinut turatia. In consecinta, pentru evitarea fenomenului de ardere anormala cu detonatie, raportul geometric de comprimare trebuie sa revina, de asemenea, instantaneu la valoarea minima.

Pentru aceasta, s-a studiat timpul de deplasare a masei reduse m_red pe distanta x_A (figura 4), mai intai in sensul comprimarii arcurilor sub actiunea fortei reduse ce corespunde cuplului constant maxim pe carterul superior, iar apoi in sensul revenirii masei reduse pe distanta x_A, sub actiunea fortei arcurilor la care se opune forta ce corespunde situatiei de mers in gol.

Timpul de raspuns obtinut prin calcul, utilizand metodologia prezentata pe scurt mai sus, este de 0,019 s, ceea ce in conditiile unei turatii de 3000 rpm reprezinta aproximativ perioada unei rotatii complete. Astfel, se poate considera ca raspunsul sistemului de autoreglare a raportului geometric de comprimare este suficient de rapid pentru evitarea fenomenului de ardere anormala cu detonatie, cu consecinte favorabile asupra economicitatii, durabilitatii si calitatilor antipoluante ale motorului.

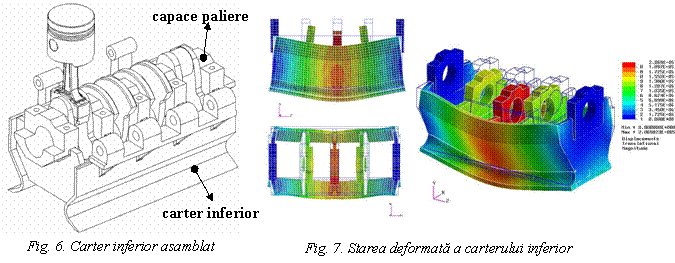

Legat de rigiditatea motorului articulat, problema se reduce - avand in vedere particularitatile acestui motor - la rigiditatea unei structuri numite carter inferior (figura 6).

Calculele efectuate (metode analitice si numerice) indica, in cel mai defavorabil regim considerat (n = 6000 rpm), pastrarea deformatiei maxime in limite acceptabile (20,7 m in zona palierului median) - figura 7.

Dintre efectele secundare induse de bascularea carterului superior, mentionam:

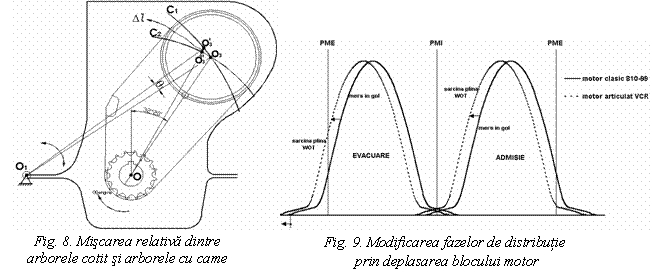

- efectul de distributie variabila prin miscarea relativa dintre arborele cotit si arborele cu came (fig. 8, 9)

- unghiul suplimentar de inclinare al pistonului, cu efecte asupra componentei normale, deci asupra fenomenului de uzura in cupla piston-cilindru (figura 5);

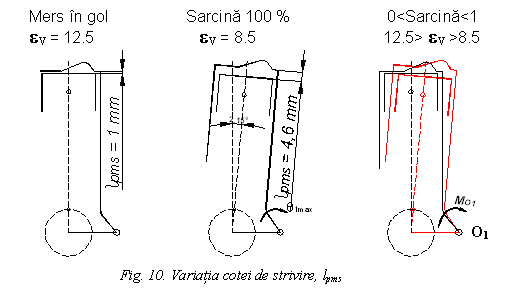

- variatia cotei de strivire a incarcaturii proaspete la sfarsitul cursei de comprimare, cu efecte asupra variatiei vitezei radiale de squish, deci asupra fenomenului de propagare a flacarii (figura 10);

Legat de primul efect secundar indus, se mentioneaza ca acesta ar fi mult diminuat daca s-ar opta pentru metoda de antrenare a arborelui cu came, ce implica un pinion suplimentar montat in articulatia O₁.

De asemenea, utilizarea unei camere de ardere semisferice, fara praguri de squish, generalizata in productia de serie a motoarelor moderne, n-ar mai impune luarea in consideratie si a miscarii radiale. Aici se mentioneaza ca echipa a efectuat deja o perfectionare a brevetului RO111863B, fiind in curs de realizare a formalitatilor de depunere a unei cereri de brevet european, in colaborare cu partenerii francezi de la CNAM Paris (Conservatoire National des Arts et Mtiers).

In ceea ce priveste performantele unui astfel de motor pe intervalul sarcinilor partiale, prin intermediul unei abordari zero-dimensionale s-au simulat mai multe regimuri, astfel ca s-a putut extrapola in ceea ce priveste eficienta comprimarii variabile (figura 11). Astfel, se observa cum cresterea procentuala a randamentului este cu atat mai mare cu cat nivelul de sarcina este mai scazut, rezultat ce trebuie coroborat cu frecventa mare in utilizare a acestor regimuri. In acest sens, pentru cuantificarea imbunatatirii globale adusa de procedeul comprimarii variabile, ar trebui - poate - considerata o medie ponderata dupa cum rezulta din analiza frecventei de utilizare a regimurilor de functionare (v. ciclurile normalizate de conducere).

Astfel, plecand de la existenta unui prototip de motor articulat cu raport de comprimare variabil, studiul prezentat la acest punct - constituit ca un studiu de caz - a permis tratarea si fundamentarea problematicii specifice acestui concept de motor.

4. Proiectarea si realizarea unor repere specifice pentru obtinerea ansamblului final motor articulat cu raport de comprimare variabil

S-au proiectat si realizat urmatoarele repere: pinioane distributie cu 16, respectiv 32 dinti (s-a stabilit si o alta punere la punct a distributiei); bolturi articulatii si solutii de asigurare contra deplasarii axiale; distantier pompa ulei; suporti de reazem ai motorului pe caroseria Dacia 1310; piesa intermediara de tip cuplaj intre arbore cotit si volant; suruburi volant; baie ulei etc.

In figurile 12 si 13 sunt prezentate cateva fotografii ce ilustreaza modul de asamblare al motorului.

5. Determinari experimentale pe standul motor pentru evidentierea aspectelor caracteristice ce deriva din functionarea cu _v ridicat pe sarcini partiale

Pentru evidentierea parametrilor ce trebuie ajustati in situatia functionarii motorului articulat cu _v variabil ( _s etc.), tinand cont ca acesta are la baza motorul standard 810-99, in primul an de finantare, echipa a simulat experimental functionarea motorului cu comprimare variabila prin abordarea pe standul motor a catorva regimuri stabilizate, utilizand un motor standard, echipat succesiv cu chiulase corespunzatoare unor valori diferite pentru raportul geometric de comprimare :

_v

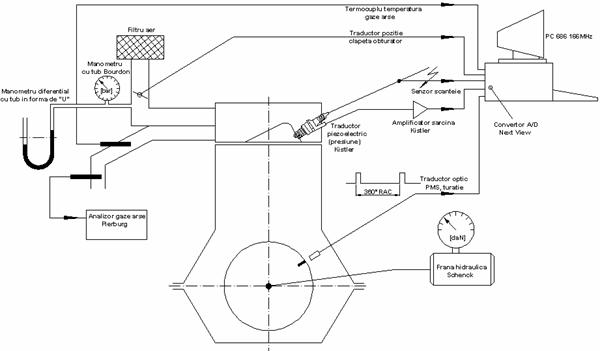

Pentru aceasta, standul de incercari motoare al Universitatii din Pitesti a fost instrumentat dupa cum este ilustrat in figura 14. Se mentioneaza aici colaborarea ce exista intre Universitatea din Pitesti, reprezentata prin echipa contractului de cercetare si Catedra de Automobile si Motoare a Universitatii Transilvania din Brasov, prin intermediul careia a fost posibila ridicarea diagramei indicate in primul an de finantare. Actualmente, fondurile alocate contractului pe cel de-al doilea an de finantare vor permite achizitionarea unui sistem propriu de prelevare a diagramei indicate (traductor piezoelectric de presiune neracit, montat la nivelul bujiei, amplificator de sarcina etc.).

Prin aplicarea metodologiilor clasice de cercetare experimentala pe standul motor, s-au ridicat caracteristicile de turatie ale motorului standard 810-99 utilizat, dupa care pentru diverse situatii de functionare s-au ridicat si diagramele indicate (figura 15).

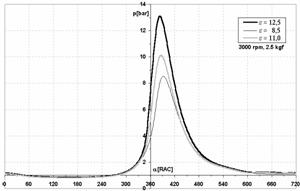

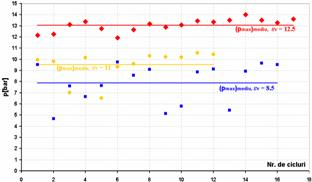

In urma prelucrarii rezultatelor experimentale, s-au obtinut urmatoarele: corelatia deschidere clapeta obturator ( _Obt) - raport geometric de comprimare ( _v) - regim de functionare; eficienta economica a ciclului (variatia celor trei categorii de randamente cu _v); caracteristicile de degajare a caldurii (legea de propagare si legea de ardere efectiva, viteza de degajare a caldurii etc.), emisiile poluante, corelatia dispersie ciclica -    raport geometric de comprimare ( _v . In figurile 16, 17, 18 sunt prezentate cateva din rezultatele obtinute

6. Realizarea prototipului virtual al motorului articulat cu comprimare variabila

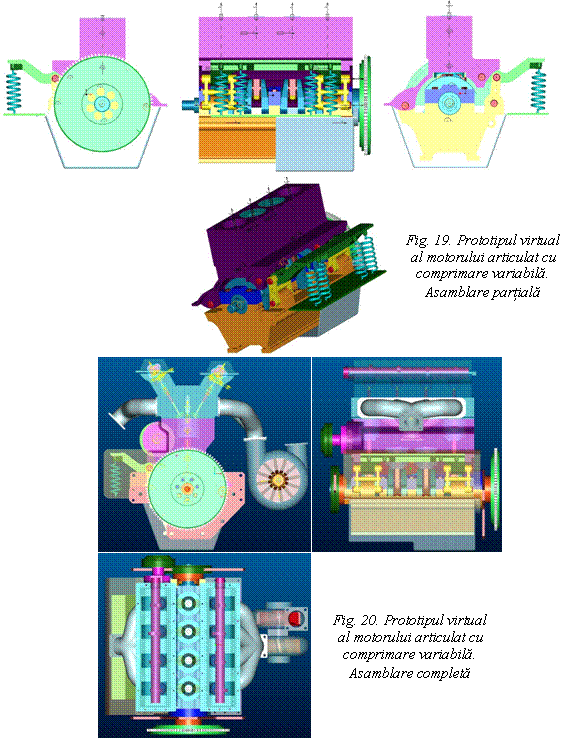

Folosind programul profesional CAD/CAE ProEngineer, s-a reusit realizarea prototipului virtual al motorului articulat cu comprimare variabila (fig. 19, 20), fiind astfel posibila ilustrarea facila a principiului de lucru al motorului eventualilor parteneri de discutii. S-a mentionat aceasta, deoarece echipa considera ca pentru continuarea cercetarii este necesara si o colaborare cu parteneri cu performante in domeniu; aici mentionam deja contactele existente cu RENAULT, ANVAR (Agence Nationale de VAlorisation de la Recherche) si SIA (Societe des Ingenieurs de l'Automobile) France, unde au fost realizate deja expuneri pe tema abordata in cadrul acestui contract (26.11.2003, 15.10.2004, respectiv 08.03.2005). Rolul acestor contacte este acela de a convinge, fiind in intentia echipei continuarea cercetarii pe un program cadru european FP6.

Existenta prototipului virtual al motorului a permis nu numai animatia si, prin urmare, ilustrarea principiului de lucru, dar si realizarea etapelor de cinematica, respectiv dinamica a motorului cu ajutorul tehnicii CAD/CAE, fiind astfel posibila validarea etapelor de calcul analitic, efectuate anterior.

7. Concluzii

Rezultatele obtinute pana in acest moment, de catre echipa de cercetare, pot fi considerate multumitoare, ele constituind, de fapt, baza unei teze de doctorat, sustinuta pe data de 22.10.2003, a 8 lucrari stiintifice sustinute la congrese/conferinte internationale din tara si strainatate, /13-20/, a doua expuneri, prezentate in Franta, la RENAULT si ANVAR (Agence Nationale de VAlorisation de la Recherche), a unui proiect de diploma, sustinut in sesiunea iunie 2004. Mai mult decat atat, s-a realizat si o perfectionare a brevetului ce a stat la baza realizarii prototipului motor de care dispune echipa, /1/, fiind in curs formalitatile de depunere a unei cereri de brevet international in colaborare cu partenerii francezi de la CNAM Paris (Conservatoire National des Arts et Mtiers). Tot pe baza rezultatelor obtinute in urma derularii contractului pe cei doi ani, mai trebuie mentionata aici si invitatia primita de catre Adrian CLENCI, din partea S.I.A. France (Socit des Ingnieurs d'Automobiles), pentru a participa, pe data de 08/03/2005, cu o expunere pe tema comprimarii variabile in cadrul conferintelor anuale ce au loc la CNAM Paris (Conservatoire National des Arts et Mtiers).

De asemenea, gratie finantarii primite, se vor achizitiona si componentele lipsa necesare ridicarii diagramei indicate (traductor piezoelectric de presiune neracit, adaptor pentru traductor la nivelul bujiei, amplificator de sarcina), ceea ce va permite, pe viitor, abordarea cu mai multa incredere a unor teme de cercetare finantate pe plan local, national sau international.

Stadiul actual al proiectului ne indreptateste sa credem ca, multumita finantarii primite, se realizeaza un exercitiu interesant - unic, in tara, din cunostintele noastre - privind obtinerea unui prototip functional de motor articulat cu raport de comprimare variabil, destinat constituirii sale ca sursa energetica pentru un autoturism de fabricatie romaneasca.

De fapt, informatiile prezentate pe scurt in aceasta sinteza sunt cuprinse in aproximativ 250 pagini, tehnoredactate deja.

Bibliografie selectiva:

1. Hara, V. - Motor termic adaptiv, Brevete de inventie nr. 111863B, 109770C, 104027, 96876, RO

2. CLENCI, A. - Cercetari privind imbunatatirea functionarii unui m.a.s. la sarcini partiale prin intermediul comprimarii variabile si supraalimentarii, Teza de doctorat, Universitatea Transilvania din Brasov, octombrie 2003.

3. Clenci, A. - Raport de comprimare variabil la motorul autoturismului Dacia 1310

Disertatie de absolvire Master, Facultatea de Inginerie Pitesti, 1997

4. Clenci, A., Hara, V. - The turbocharged engine with variable compression ratio,

Congresul european de automobile (EAEC), Barcelona 1999

5. Clenci, A., Tabacu, St., Hara, V. - Static and dynamic analysis of the adaptive thermal engine lower block, Conferinta internationala CAR, Pitesti 2000

6. Hara, V., Clenci, A. - The adaptive thermal engine - The next step in powertrains,

Global Powertrain Congress, Detroit 2000

7. Hara, V., Clenci, A. - The adaptive engine - A self-regulation system with fast response time,

Global Powertrain Congress, Detroit 2001

8. Clenci, A., Hara, v., racotA, r., descombes, g. - Compression variable par le concept du moteur articul. Etude sur la position de l'articulation (1), Buletinul Stiintific al Universitatii din Pitesti, anul VIII, nr. 12/2002

9. Clenci, A., Hara, v., descombes, g. - Variable compression through a hinged engine. Study

on hinge position (2), Buletinul Stiintific al Universitatii din Pitesti, anul VIII, nr. 12/2002

10. Clenci, A., Hara, v., descombes, g. - Variableness - A Major Key in Engine Development,

FISITA World Automotive Congress, Helsinki 2002

11. Hara, V., Clenci, A. - The adaptive thermal engine - The best-suitable for turbocharging,

Global Powertrain Congress, Detroit 2002

12. Hara, V., Clenci, A. - The Adaptive Thermal Engine with Variable Compression Ratio and Variable Intake Valve Lift, Editura Universitatii din Pitesti, 2002, ISBN 973-8212-92-8.

13. Clenci, A., Ivan, Fl., Racota, R. - Higher Expansion or Higher Compression at S.I.E ?,

Conferinta internationala ESFA, Bucuresti 2003

14. Clenci A., Hara V., Descombes G., Podevin P. - Moteur à gomtrie variable. Compression variable et Distribution variable - Conferinta Internationala CIEM, Bucuresti 2003.

Clenci, A., descombes, g., PODEVIN, P., HARA, V. Amlioration du rendement, aux charges partielles, des moteurs à allumage command, par l'augmentation du taux de compression, La confrence internationale COFRET, Nancy, France 2004

16. CLENCI, A., ISPAS, N., DOGARIU, M., SERBAN, Fl. - A home-made automatic data acquisition system for the indicated diagram, Conferinta internationala ACME, Iasi 2004

17. CLENCI, A., ISPAS, N., HARA, V., BOBESCU, Gh. - Research regarding efficiency improvement of a s.i.engine at part loads through variable compression ratio, FISITA World Automotive Congress, Barcelona 2004

18. Clenci, A., descombes, g., PODEVIN, P., HARA, V., BOBESCU, Gh.- Considerations regarding the downsizing technique at the s.i.engine, CONAT International Congress, Brasov 2004

19. CLENCI, A., ISPAS, N., SERBAN, F., DOGARIU, M. - Supracomprimarea ca metoda de determinare a fenomenului de dispersie ciclica, Buletinul Stiintific al Universitatii din Pitesti, Sectia Autovehicule Rutiere, Nr. 14/2004

20. CLENCI, A., PODEVIN, P. - Moteurs a taux de compression variable, Revue Ingenieurs de l'Automobile, no 775, avril 2005

21. World Wide Web pages
