Sisteme de actionare electrica cu motoare de curent continuu

cu excitatie serie

Scopul lucrarii

Studiul sistemelor de actionare electrica cu motoare electrice de curent continuu cu excitatie serie.

Realizarea schemelor de actionare electrica pentru:

Pornirea motorului de curent continuu cu excitatie serie.

Schimbarea automatizata a sensului de rotatie.

Franarea dinamica (fara recuperarea energiei).

Pornirea si franarea reostatica automatizate.

Mod de lucru

Realizarea schemei de actionare pentru pornire:

Se citesc datele nominale ale masinilor folosite si se aleg aparatele de masura corespunzatoare.

Se verifica functionarea schemelor de comanda.

Se verifica functionarea schemelor de forta.

Se realizeaza schemele electrice de actionare.

Realizarea schemei de actionare pentru franare:

Se citesc datele nominale ale masinii folosite, si se aleg aparatele de masura corespunzatoare.

Se verifica functionarea schemelor de comanda.

Se verifica functionarea schemelor de forta.

Se executa legaturile electrice ale schemei de actionare.

Motorul va fi adus sa functioneze la viteza de rotatie nominala prin stabilirea valorii rezistentei reostatului R_f.

ATENTIE:

PENTRU MOTORUL DE C.C. CU EXCITATIE SERIE NU ESTE PERMISA FUNCTIONAREA IN GOL (M_S = 0).

La finalul lucrarii se va intocmi un referat in care se vor nota observatiile si concluziile referitoare la realizarea practica a schemei de actionare (partea de comanda si partea de forta). De asemenea, in referat se vor nota principiile de functionare ale schemei de actionare analizate.

Schema de actionare electrica

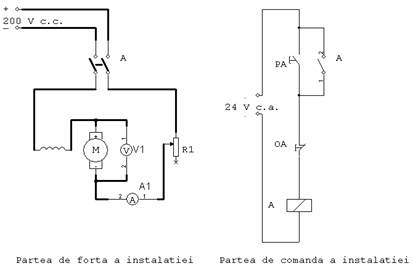

Pornirea reostatica.

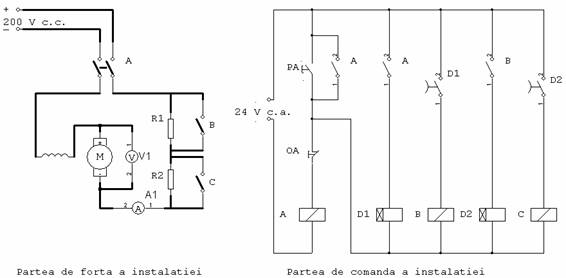

Pornirea automatizata cu trepte de rezistenta.

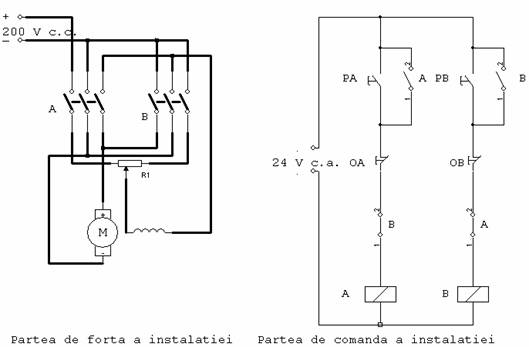

3.3 Pornirea automatizata cu schimbarea sensului de rotatie.

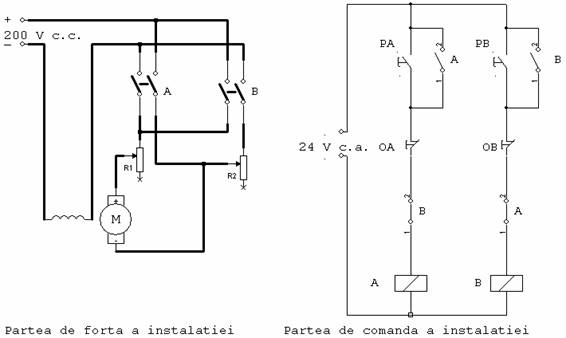

3.4. Pornirea si franarea reostatica.

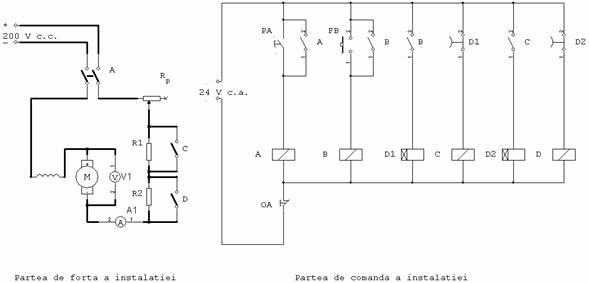

3.5. Franarea cu trepte reostatice .

Teme propuse spre rezolvare

q       Sa se realizeze schema de actionare pentru reversarea automatizata a sensului de rotatie.

q       De ce este obligatoriu ca motorul de c.c. cu excitatie serie sa nu fie pornit in gol?.

q       Sa se traseze caracteristica mecanica Ω = f(M).
