Grupul Ward - Leonard

Scopul lucrarii

Analiza posibilitatilor de modificare a turatiei unui motor e c.c. alimentat de la un generator de c.c.

Realizarea schemei de actionare electrica a grupului Ward - Leonard.

Mod de lucru

Realizarea schemei de actionare

Se citesc datele nominale ale masinilor folosite si se aleg aparatele de masura corespunzatoare.

Se realizeaza si se verifica functionarea schemelor de comanda.

Se realizeaza si se verifica functionarea schemelor de forta.

Se conecteaza infasurarile de excitatie ale motoarelor la sursa de alimentare.

Se executa legaturile electrice ale schemei de actionare.

Se realizeaza masuratorile experimentale:

Tensiunea de excitatie U_ExG a generatorului se generatorului se modifica prin intermediul reostatului R₁. In acest timp, se mentine constant fluxul de excitatie al motorului. Pentru fiecare valoare a tensiunii U_ExG se modifica sarcina motorului. Rezultatele masuratorilor se trec in    Tabelul 1.

Dupa epuizarea posibilitatilor de reglare a turatiei motorului prin modificarea tensiunii de alimentare, se regleaza in continuare turatia prin modificarea fluxului de excitatie propriu variind reostatul R₂. Pentru fiecare valoare a curentului I_ExM se modifica sarcina motorului. Rezultatele masuratorilor se trec in Tabelul 2.

Se va avea grija ca modificarile valorilor marimilor sa se faca intre limite care sa nu conduca la suprasolicitari ale instalatiei sau ale motoarelor folosite.

Tabelul 1

Tabelul 2

La finalul lucrarii se va intocmi un referat in care se vor nota observatiile si concluziile referitoare la realizarea practica a schemei de actionare (partea de comanda si partea de forta). De asemenea, in referat se vor nota principiile de functionare ale schemei de actionare analizate.

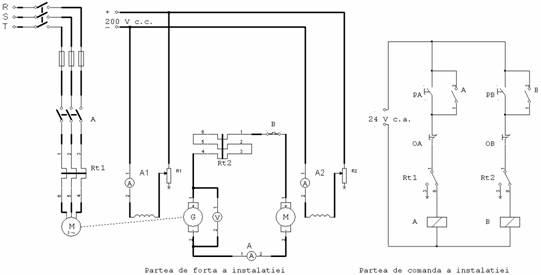

Schema de actionare electrica

Teme propuse spre rezolvare

q       Sa se modifice schema de actionare electrica astfel incat sa permita rotirea motorului in ambele sensuri de rotatie.

q       Sa se reprezinte caracteristica mecanica n=f(M) pentru cele doua posibilitati de reglarea a vitezei motorului de curent continuu.

q       Sa se adauge in schema cate un contactor pentru alimentarea infasurarilor de excitatie ale masinilor de c.c. Aceste contactoare vor asigura faptul ca masinile electrice nu vor putea fi conectate la sursa de energie decat dupa ce infasurarile lor de excitatie sunt alimentate.
