COMENZI DE DESENARE

Comanda:




POLYGON

POLYGON

- permite desenarea poligoanelor regulate cu 3 1024 laturi;

Ø      Meniul: DRAW Polygon

Ø      Butonul: (din bara de instrumente DRAW)

Ø      Command: POLYGON

Number of sides< > nr. de laturi

Edge/<Center of polygon>

Center of polygon centrul in jurul caruia va fi desenat poligonul

q       Inscribed in circle/Circumscribed about circle(I/C)<I>

q       Radius of circle:

Edge specificarea extremitatilor laturii acestuia

q       First endpoint of edge:

q       Second endpoint of edge:

Comanda:

DOUGHNUT º DONUT

DONUT

permite constructia suprafetelor sau inelelor circulare (discuri si inele solide);

Ø      Meniul: DRAW Donut

Ø      Command: DONUT

Inside diameter< > se precizeaza diametrul interior

Outside diameter< > se precizeaza diametrul exterior

Center of doughnut: se indica pozitia centrului

fig. 2.5

Comanda:

ELLIPSE

ELLIPSE

permite trasarea elipselor;

Ø      Meniul: DRAW Ellipse

Ø       Butonul: (din bara de instrumente DRAW)

Ø      Command: ELLIPSE

Arc/Center/<Axis endpoint 1> P1

Axis endpoint 2: Punctul P2

<Other axis distance>/Rotation: P3

Rotation: R

Þ Rotation around major axis

- prima axa trasata se considera axa mare a elipsei

- axa mare este tratata drept diametrul unui cerc care se roteste in spatiul tridimensional

fig. 2.6

Ø      Command: ELLIPSE

Arc/Center/<Axis endpoint 1>: P1

Axis endpoint 2: P2

<Other axis distance>/Rotation: R

Rotation around major axis:

fig. 2.7

Center - se poate construi o elipsa specificandu-se centrul, o extremitate a unei axe si lungimea celei de-a doua.

Comanda:

RECTANGLEºRECTANG



RECTANG

- permite trasarea unor dreptunghiuri;

Ø      Meniul: DRAW RECTANGLE

Ø       Butonul: (din bara de instrumente DRAW)



Ø      Command: RECTANGLE

fig. 2.8.



Chamfer/Elevation/Fillet/Thickness/Width / <First corner>: P1

Other corner: P2

Chamfer se seteaza distantele de tesire pentru dreptunghiul ce va fi desenat

q       First chamfer distance for rectangles <current>: se specifica o distanta sau se apasa ENTER

q       Second chamfer distance for rectangles <current>: se specifica o distanta sau se  apasa ENTER

q       Elevation se specifica elevatia dreptunghiului ce va fi desenat

q       Elevation for rectangles <current>: se specifica o distanta sau se apasa ENTER

Fillet specificarea razei de racordare a dreptunghiului ce va fi desenat;

q       Fillet radius for rectangles <current>: se specifica o distanta sau se apasa ENTER

Thickness specificarea grosimii dreptunghiului ce va fi desenat

q       Thickness for rectangles <current>: se specifica o distanta sau se apasa ENTER

Width specificarea grosimii poliliniei dreptunghiului ce va fi desenat

q       Width for rectangles <current>: se specifica o distanta sau se apasa ENTER

Comanda:

MLINE

MLINE

- permite trasarea unor obiecte formate din mai multe linii paralele, numite elemente.

Ø      Meniul: DRAW MULTILINE

Ø       Butonul: (din bara de instrumente DRAW)

Ø      Command: MLINE

fig. 2.9

Justification = Top, Scale = 20.00, Style = STANDARD linie de informare

Justification/Scale/STyle/<From point>: se specifica un punct de inceput al multiliniei s-au se alege o optiune;

To point: se introduce cel de-al doilea punct;

Close / Undo / <To point>: se precizeaza un alt punct s-au se alege una din cele doua optiuni

Justification se stabileste daca AUTOCAD va desena multilinia incepand de la elementul cu decalare superioara, de la elementul cu decalare zero sau de la elementul cu decalare inferioara;

q       Top / Zero / Bottom <current>: se introduce o optiune sau se apasa Enter

Scale se stabileste scara la care va fi desenata multilinia. AUTOCAD inmulteste valoarea decalarii cu factorul de scalare;

q       Set Multiline scale <1.00>: se introduce o scara sau se apasa Enter

STyle se specifica un stil ce va fi folosit pentru multilinie. Pentru definirea stilurilor se foloseste comanda MLSTYLE;

q       Multistyle name (or ?): Enter a name or enter ?

2.3. DESENAREA UTILIZAND MODURILE OBJECT SNAP

OBJECT SNAP

mijloace de identificare a punctelor cu caracteristici geometrice importante ale obiectelor cum ar fi: mijloacele liniilor, capetele lor, centrul cercurilor;

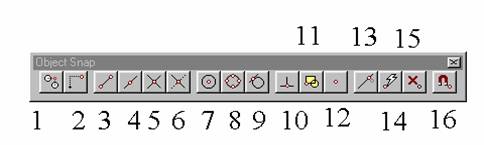

Ø      bara de instrumente Object Snap ( fig. 2.10);

Ø      Shift + click buton dreapta mouse.

fig. 2.10

Nr. crt.

Mod

Descriere

Tracking

Specifica pozitia unui punct fata de alte puncte ale desenului prin deplasari ortogonale;

From

Stabileste un punct de pozitie temporar;

Endpoint

Gaseste capatul unei linii sau al unu arc;

Midpoint

Gaseste mijlocul unei linii sau al unui arc ;

Intersection

Localizeaza intersectia a doua linii, cercuri sau arce;

Center

Gaseste centrul unui cerc sau al unui arc de cerc;

Quadrant

Localizeaza pe un cerc sau arc de cerc punctul cel mai apropiat situat la: 0,90, 180, 270 grade;

Tangent

Gaseste punctul apartinand cercului sau arcului selectat care, impreuna cu punctul curent, determina tangenta la obiectul respectiv;

Perpendicular

Localizeaza punctul ce apartine perpendicularei coborate din punctul curent pe obiectul selectat;

Insertion

Preia punctul de insertie al obiectului de tip text;

Node

Localizeaza un obiect de tip punct;

Snap to Nearest

Gaseste punctul de pe obiect, cel mai aproape de punctul selectat;

Object Snap Settings

Deschide fereastra de dialog Osnap Settings.
