Focus for Windows

Manual de utilizare




1. Scopul programului

2. Descriere generala

3. Optiuni

INTRODUCERE

FOCUS for WINDOWS numit in continuare Focus reprezinta un pachet de programe software destinat vizualizarii, analizei, interpretarii pe calculatoare compatibile IBM-PC si tipariririi la imprimanta a inregistrarilor efectuate in statiile electrice cu echipamente inregistratore de tip perturbograf digital fabricate de TELECOMM:

Þ   Perturbograful digital de 1 kHz tip CDR 1;

Þ   Perturbograful digital de 10 kHz tip CDR-10;

Þ   Echipamentul de analiza complexa tip CDR 10ST;

Þ   Echipamentul de analiza complexa tip TRINET DSP;

Þ   Locatorul de defecte tip LOCADET-100;

Þ   toate protectiile digitale care au fost achizitionate cu extensia optionala .cdr sau .ffw (DIPA-100, EPAM-100, etc.)

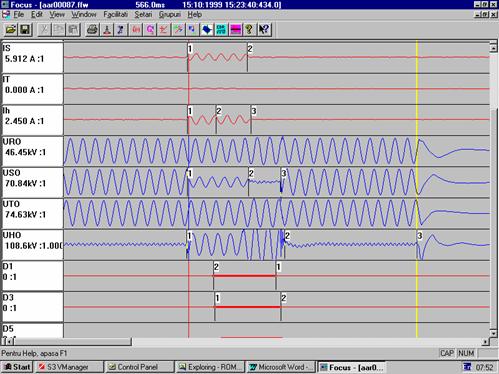

1. Scopul programului Focus : instrumentarea analizei perturbatiilor din statiile electrice.

Perturbatie inseamna variatia parametrilor analogici si binari in anumite conditii. Aceasta variatie este inregistrata de echipamentele de achizitie la frecvente (de scanare) ale valorilor dependente de evenimente. La aparitia unei conditii de defect frecventa de scanare se mareste pentru a permite o mai detaliata analiza a fenomenului.

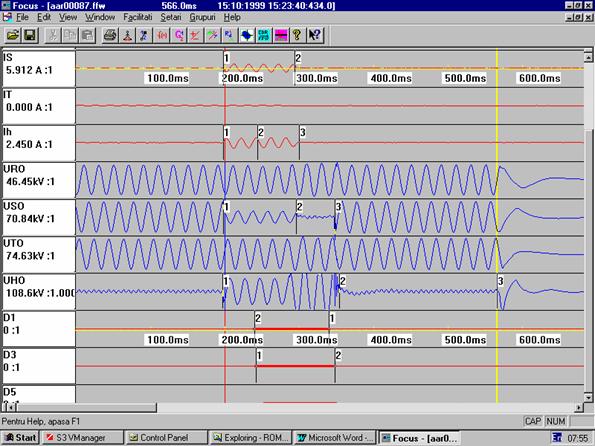

Programul Focus permite vizualizarea intr-un mod comod si convenabil a acestor secvente de valori pentru a se putea trage concluzii asupra cauzelor, dimensiunilor si consecintelor perturbatilor aparute.

2. Descriere generala

fiecarui parametru ii asociem un canal logic, o multime de segmente de valori (valori pre si post defect) si informatii auxiliare. Acestea sunt componentele unui document focus.

fiecarui document focus ii asociem o modalitate de vizualizare asociind fiecarui canal logic un canal fizic, reprezentat prin graficele marimilor si un dreptunghi 'cald' in care, daca facem click cu mouse-ul, obtinem un meniu din care se pot face operatii asupra canalului si se pot obtine informatii suplimentare despre canalul respectiv.

fiecare fereastra se poate 'sparge' in panouri in care se pot vizualiza valorile independent de alt panou.

fiecare panou are asociat cate un cursor corespunzator multimii de marimi care se vad in panou. Timpul cursorului si valoarea corespunzatoare lui, precum si numele marimii sunt afisate in dreptunghiul 'cald'.

mai multe panouri isi pot conecta temporal cursoarele.

continutul unui panou se poate tipari.

se pot vizualiza marimi sintetice. Marimile sintetice sunt marimi obtinute prin aplicarea unor functii asupra marimilor primare ale caror esantioane au fost inregistrate. Exista functii predefinite si functii care se pot defini de utilizator prin intermediul unui interpretor de expresii uzuale.

exista un mod distinct de vizualizare a documentelor cu informatii rezultate in urma analizei statistice a semnalelor.

se pot genera jurnale de evenimente. Evenimentele din jurnal sunt filtrate pe baza listei de marimi vizibile.

3. Optiuni

Optiunile programului sunt puse la dispozitia utilizatorului prin meniuri, butoane de toolbar si cutii de dialog.

Meniurile sunt principalul mijloc de navigare prin optiunile programului Focus. Exista doua tipuri de meniuri utilizate in cadrul programului: meniuri statice si meniuri contextuale. Meniurile statice pun la dispozitie optiuni generale (globale) privind documentele focus. Meniul contextual permite obtinerea de informatii despre un canal (despre o marime vizibila) precum si efectuarea de operatii specifice asupra canalului respectiv (amplificare pe abscisa, pe ordonata, setarea culorii, a grosimii liniei de desenare a graficului etc.).

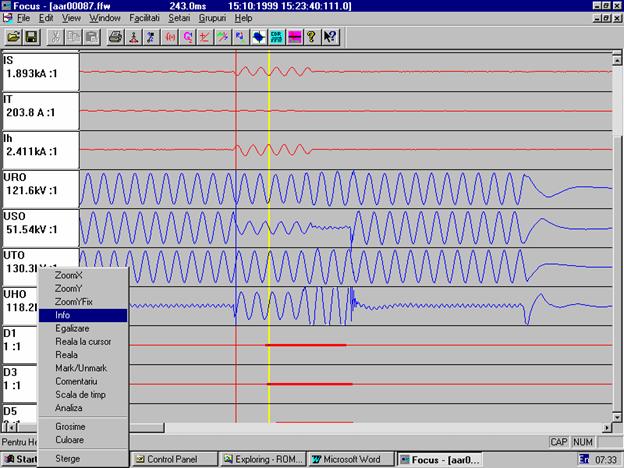

Prezentam in continuare lista optiunilor programului Focus ; fiecare optiune este insotita de semnificatia asociata


Amplificarea pe abscisa - ZoomX:

Optiune a meniului contextual care permite amplificarea graficului pe axa Ox. Amplificarea se poate face si cu factor fractionar.

Amplificarea pe ordonata - ZoomY:

Optiune a meniului contextual care permite amplificarea pe axa Oy. Are ca efect amplificarea atit a dimensiunii graficului cit si a inaltimii canalului.

ZoomYFix:

Optiune a meniului contextual care permite amplificarea graficului pe ordonata fara a se mari inaltimea canalului. La o amplificare care duce la valori peste pragul de descriere al canalului se aplica un efect de limitare a valorii la dimensiunea canalului.

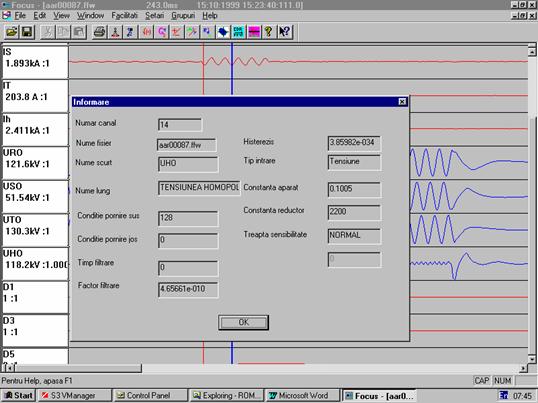

Informatie pe canal - Info:


Optiune a meniului contextual care permite obtinerea de informatii despre canalul respectiv.



Egalizarea lupelor - Egalizare:

Optiune a meniului contextual care face ca intervalul de esantionare asociat fiecarei lupe de timp sa fie “fortat” la intervalul de esantionare corepunzator locului in care se gaseste cursorul activ.

Reala la cursor:

Optiune a meniului contextual care permite ca, dupa diverse operatii pe canal (de exemplu Egalizare) sa se revina la situatia initiala pentru lupa de timp curenta (de la nivelul cursorului).

3.7 Reala:

Optiune a meniului contextual care permite ca, dupa diverse operatii pe canal (de exemplu Egalizare) sa se revina la situatia initiala pentru toate lupele de timp.

Mark/Unmark:


Optiune a meniului contextual care permite sa se marcheze/demarcheze diverse puncte de-a lungul graficului, pentru a fi folosite drept referinte in comentarii.

3.9 Comentariu:

Optiune a meniului contextual care permite sa se scrie texte asociate diverselor puncte marcate de-a lungul graficului.

3.10 Scala de timp:


Optiune a meniului contextual care permite sa se afiseze in interiorul canalului o scala de timp. Pentru afisarea scalei de timp se face clik pe butonul din dreapta al mouse-ului la cota la care se doreste afisarea scalei. Optiunea se poate invalida global (pentru toate canalele la care a fost activata) folosind optiunea Scala de timp din meniul Setari

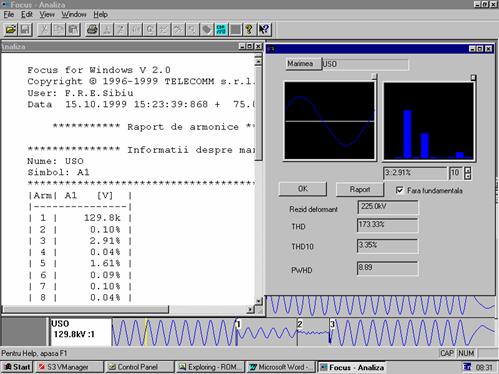

3.11 Analiza:


Optiune a meniului contextual care permite realizarea analizei armonice a canalului analogic curent.

Grosime:

Optiune a meniului contextual care permite setarea grosimii liniei de desenare a graficului pentru canalul respectiv.

Culoare:

Optiune a meniului contextual care permite setarea culorii de desenare a graficului pentru canalul curent.

3.14 Sterge:

Optiune a meniului contextual care permite stergerea marimii curente

din lista de marimi care se afiseaza

MENIURI STATICE

Meniurile statice pun la dispozitie optiuni generale (globale) privind documentele focus.

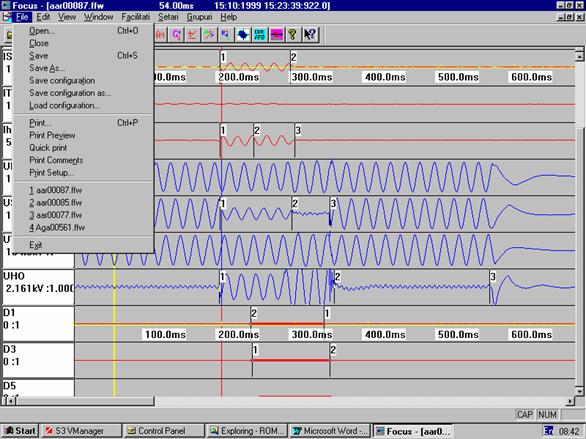

A. File


Optiunile Open, Save, Save As, Print, Print Preview, Print Setup sunt tratate si opereaza in mod asemanator ca cele descrise in manualul WIMDOWS 95.

Salvarea configuratiei intr-un fisier – Save configuration

Optiune a Meniului staticFile care permite salvarea configuratiei curente a marimilor, cu exceptia comentariilor si markerilor.

Configuratia curent este salvata intr-un fisier cu extensia .cfg. De acolo se poate incarca utilizind optiunea File/Load configuration

3.16 Incarcarea unei configuratii dintr-un fisier de configurare –

Load configuration

Optiune a Meniului staticFile care permite utilizarea mai multor profile de vizualizare a aceluiasi fisier.

Obs.: trebuie avut grija sa se incarce profile ale aceluiasi fisier, in caz contrar markerii nu se vor “potrivi”.

Print Comments

Optiune a Meniului staticFile care permite setarea unui flag astfel incit la tiparire sa se tipareasca comentariile.

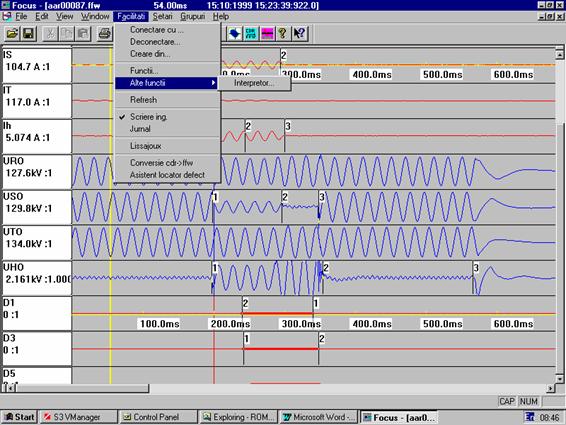

B. Facilitati

Meniul de Facilitati are ca scop sa puna la dispozitia utilizatorului 2 tipuri de facilitati:

a. Privind canalele respectivului document

b. Privind conectarea a doua documente intre ele.

a. Aceste Facilitati sunt puse la dispozitie prin articolele de meniu Functii si Alte functii.

Meniul Functii pune la dispozitie noua modalitati de combinare a valorilor din cadrul canalelor analogice prin intermediul unei cutii de dialog.

Meniul Alte functii pune la dispozitie un interpretor (functie de combinare a valorilor intre canale folosind expresii matematice uzuale).

b. Aceste Facilitati sunt puse la dispozitie prin articolele de meniu :

1. Conectare cu si Deconectare.

2. Creare din


Conectare cu…

Conectarea se realizeaza prin intermediul cursorului.

Manifestarea a doua ferestre (documente) conectate este urmatoarea:

- cursorul ferestrei care era activa in momentul conectarii comanda cursorul ferestrei cu care s-a conectat. Comanda aceasta inseamna ca la click in interiorul primei ferestre, timpul setat pentru aceasta devine si timpul celei de-a doua ferestre. Aceasta relatie NU este tranzitiva, dar o singura fereastra poate comanda oricate ferestre.

Mai mult decat atat, aceasta conectare se poate realiza nu numai la nivel de fereastra, ci si la nivel de panou. Pentru ca ferestrele permit 'splitting', spargere in panouri in care se pot urmari zone diferite ale documentului (un document e o multime de buffere cu valori si informatie asociata).

Creare din foloseste la crearea unui document din canalele documentelor deschise.

Deconectare:

Optiune a meniului Facilitati care permite deconectarea a 2 ferestre conectate in prealabil.

Creare din…

Optiune a meniului Facilitati care permite crearea unui nou document folosind canale ale documentelor deschise.

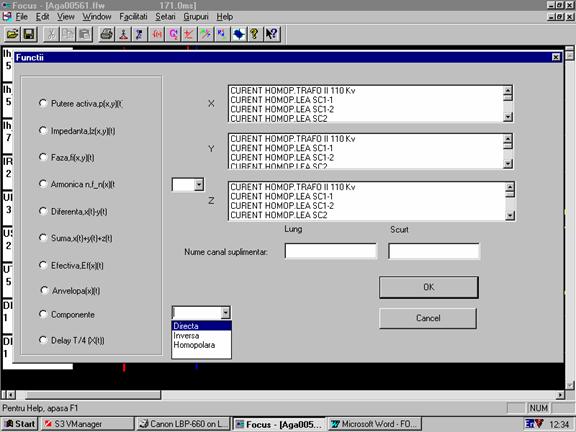

Functii:

Optiune a meniului Facilitati care permite crearea de marimi sintetizate avind formula predefinita si semnificatie fizica.

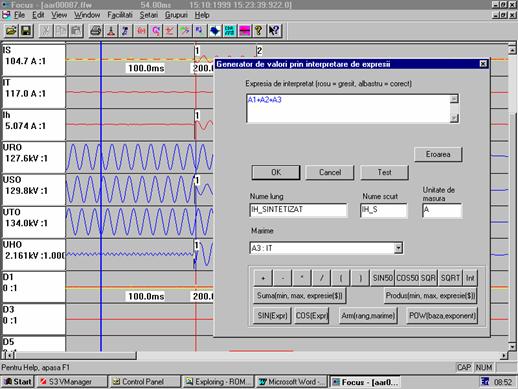

3.22 Alte functii – Interpretor

Facilitate care permite definirea de marimi sintetizate din marimile deja existente folosind marimile deja existente.

Fiecare marime este simbolizata prin litera A urmata de numarul de ordine al marimii in lista globala de marimi ale documentului curent (marimi sintetizate sau nu).

Tipuri de formule permise:

1.Formule uzuale cu paranteze. Ex: (A1+A2)/2

2.Integrala unei marimi. Ex: I(A12)

3. sin(N*omega*t). Simbolizare: SIN sau SIN1, SIN2, SIN3 (omega=3) etc.

4. Radacina patrata. Ex: SQRT(A1+A10)

4.Ridicare la patrat. Ex: SQR(A*A2+A3).


5.Expresii complexe.Ex: SQR(SQRT(A1*A2)+SIN*I(A1))+A20/A11

Refresh:

Optiune a meniului Facilitati - este pusa la dispozitie pentru situatiile in care imaginea se 'murdareste' din diverse motive (suprapuneri multiple de ferestre cu invalidare ambigua, drivere video cu probleme etc.), pentru reimprospatare.

Scriere inginereasca

Facilitatea Scriere ing. permite vizualizarea valorilor temporale si fizice in unitati de masura corespunzatoare. In mod implicit unitatea de masura pentrutimp este microsecunda iar pentru marimi fizice unitatea etalon.

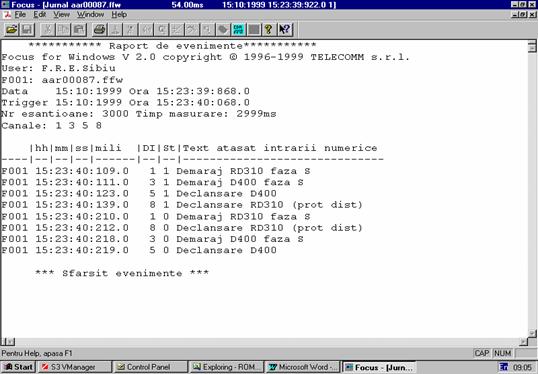

Jurnal:


Optiune a meniului Facilitati care permite generarea jurnalului de evenimente asociate documentului care se analizeaza.

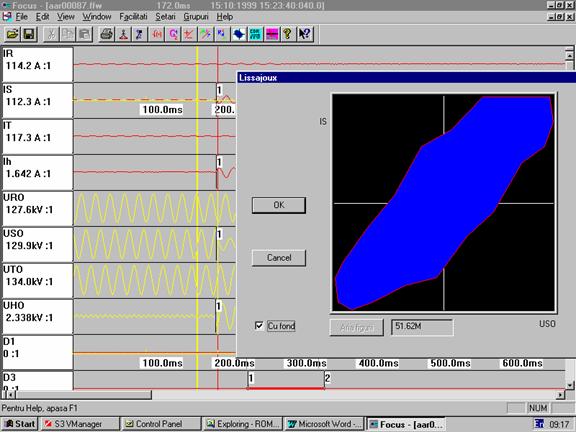

Lissajoux:


Optiune a meniului Facilitati care permite analiza semnalelor utilizand metoda figurilor Lissajoux

Conversie .cdr >.ffw:

Optiune a meniului Facilitati care permite convertirea fisierelor de tip .cdr salvate cu programul CDR_LINK (program operand sub DOS) in fisiere de tip .ffw pentru a putea fi vizualizate si analizate cu programul FOCUS for WINDOWS

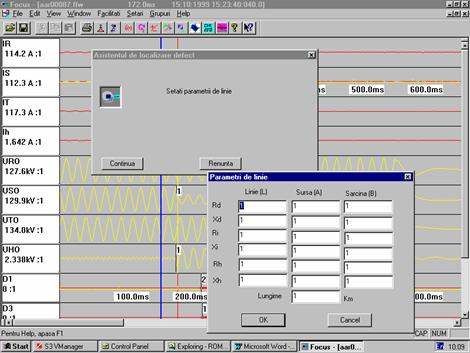

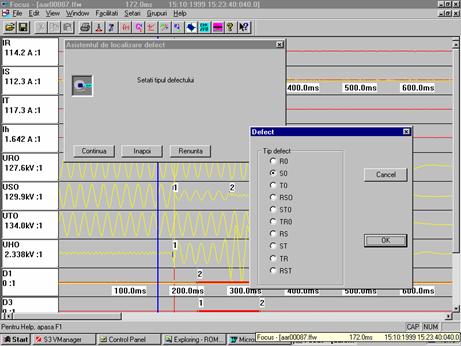

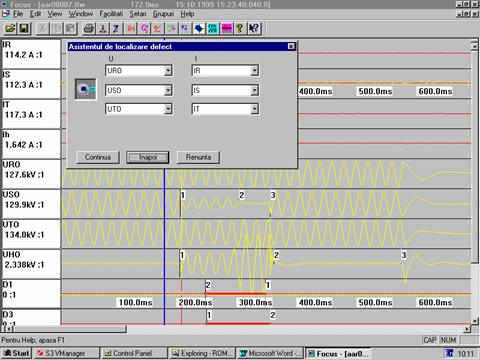

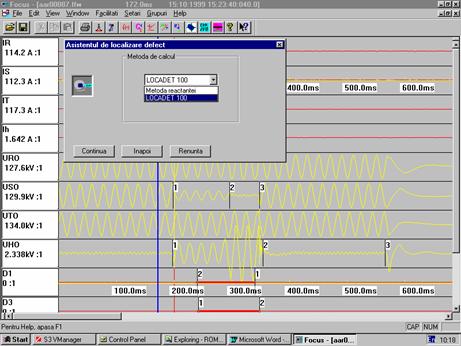

Asistent locator defect:

Optiune a meniului Facilitati care permite localizarea defectului (aflarea locului de defect) prin utilizarea a dou metode:

Metoda reactantei;

Metoda LOCADET 100

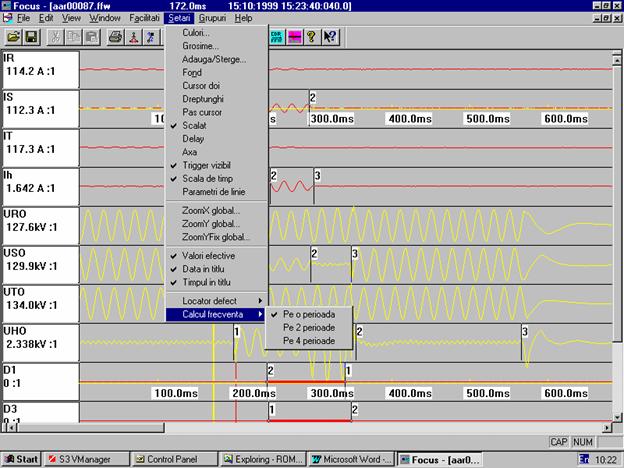

B. Setari

Meniul de Setari are ca scop sa puna la dispozitia utilizatorului optiuni globale (pentru toate canalele):


Culori:

Optiune a meniului Setari care permite setarea globala a culorii de desenare pentru mai multe canale deodata.

Grosime:

Optiune a meniului Setari care permite setarea globala grosimii de desenare a graficelor de pe diverse canale, pentru mai multe canale in acelasi timp.

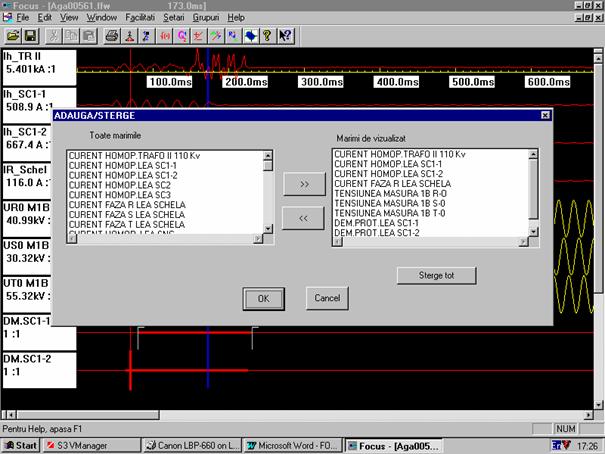

Adauga/Sterge


Optiune a meniului Setari care permite adaugarea si stergerea de marimi din lista marimilor afisate.

Fond:

Optiune a meniului Setari care permite setarea fondului ferestrei active.

3.31 Cursor doi:

Optiune a meniului Setari care permite activarea unui al doilea cursor. Primul cursor “ingheata” la pozitia curenta.

3.32 Dreptunghi:

Optiune a meniului Setari care permite setarea latimii dreptunghiului “cald” de afisare a informatiilor despre canale. Unitatea de masura este pixelul.

Pas cursor

Optiune a meniului Setari care permite setarea pasului de avans al cursorului. Se exprima in secunde.

Scalat:

Optiune a meniului Setari care permite viualizarea graficelor marimilor scalate in raport cu valorile minime si maxime ale echipamentului.

3.35 Delay:

Optiune a meniului Setari care permite setarea intirzierii luata in considerare la crearea jurnalului de evenimente.

Axa:

Optiune a meniului Setari care permite afisarea axei de in raport cu care se face desenarea.

3.37 Trigger:



Optiune a meniului Setari care permite afisarea unei linii verticale in dreptul momentului triggerului.

Scala:

Optiune a meniului Setari care permite setarea globala a flagului de afisare a scalei de timp in canalele pentru care a fost activata optiunea scala de timp a meniului contextual.

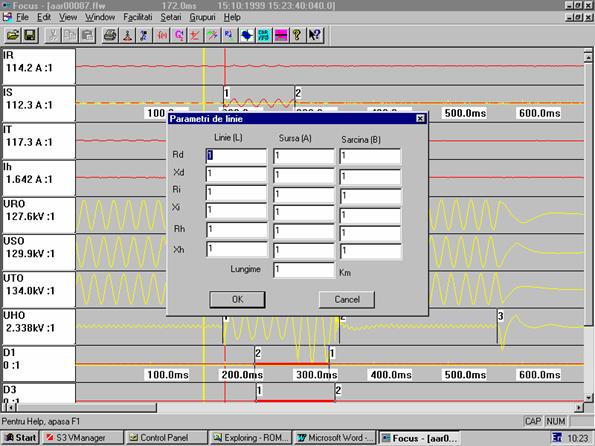

Parametri de linie

Optiune a meniului Setari care permite setarea parametrilor de linie utilizati pentru calculul distantei pina la defect.


ZoomX Global

Permite setarea pentru toate marimile odata a zoom-ului pe abscisa.

ZoomY Global

Permite setarea pentru toate marimile odata a zoom-ului pe ordonata.

ZoomYFiX Global

Permite setarea pentru toate marimile odata a zoom-ului pe ordonata pastrind inaltimea canalului.

3.43 Valoare efectiva

Optiune a meniului Setari care permite setarea modului de afisare a valorii marimii in dreptunghiul cald.

3.44 Timpul in titlu

Optiune a meniului Setari care seteaza flagul de afisare atimpului curent in ttlu (nu in dreptunghiul “cald”).

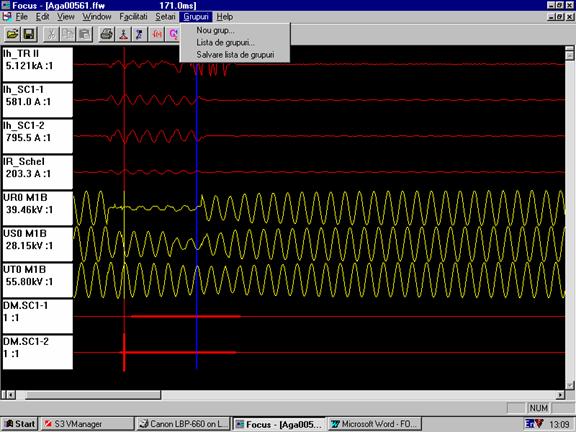

C. Grupuri


Nou grup…:

Optiune a meniului Grupuri care permite creare unui nou grup. Grupurile pot fi : curent/tensiune, 3 curenti, 3 tensiuni sau 3 curenti si 3 tensiuni.

3.46 Lista de grupuri:

Optiune a meniului Grupuri care permite afisarea grupurilor existente. Odata ales un grup, apasarea butonului Analiza duce la efectuarea calculelor pentru analiza in complex a grupului de marimi pentru toate valorile graficelor. Din momentul afisarii ferestrei de analiza fereastra documentului si feresra de analiza sunt conectate. Modificarea pozitiei cursorului se va reflecta prin modificari in fereastra de analiza.

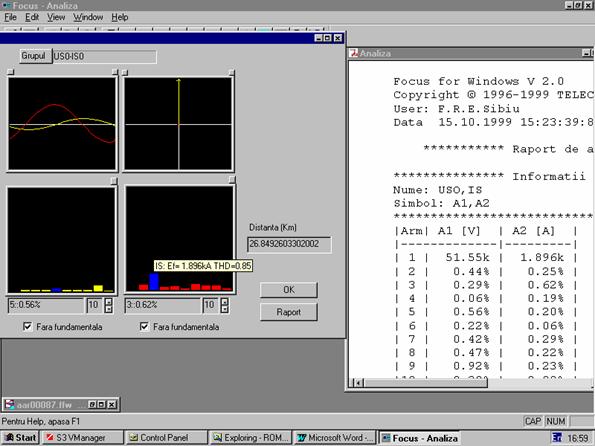

Grupul UI (tensiune-curent)

Analiza grupului UI cuprinde: vizualizarea armonicilor tensiunii si curentului implicate, vizualizarea fazorilor si a graficelor suprapuse ale marimilor. Corespunzator pozitiei cursorului activ in document, se aplica algoritmul de calcul al distantei pina la defect. Distanta pina la defect corespunzatoare pozitiei cursorului este afisata sub eticheta Distanta (km).

Fiecarei reprezentari de armonice, fazori, grafice ii corespunde un dreptunghi propriu de desenare.

La fixarea sagetii mouse-ului deasupra unui asemenea dreptunghi apare un tooltip cu informatii.

Informatiile asociate fazorilor: unghiul intre fazorul tensiunii si fazorul curentului in sens trigonometric pozitiv.

Informatii asociate armonicilor: numele marimii pentru care se calculeaza, valoarea efectivei corespunzatoare pozitiei cursorului factorul de distorsiune K

Se pot afisa maxim 40 de armonice. Sub dreptunghiul de desenare a armonicelor se gaseste un spin-control cu care se stabileste numarul de armonice care se afiseaza. Daca se face click cu mouse-ul pe reprezentarea unei armonice, aceasta se considera selectata, apare desenata in albastru si sub dreptunghiul corespunzator al armonicelor apare valoarea armonicii selectate in scriere inginereasca.

Deasupra fiecarui dreptunghi se gasesc imediat deasupra coltului de sus niste mici butoane. Apasarea acestor butoane aduce in fata o cutie de dialog in care se seteaza amplificarea marimilor care intervin. In acest mod devin mai evidente diferentele intre armonice (de exemplu) si permit o analiza mai usoara.

La miscarea cursorului in document se actualizeaza si informatiile din ferestrele de analiza

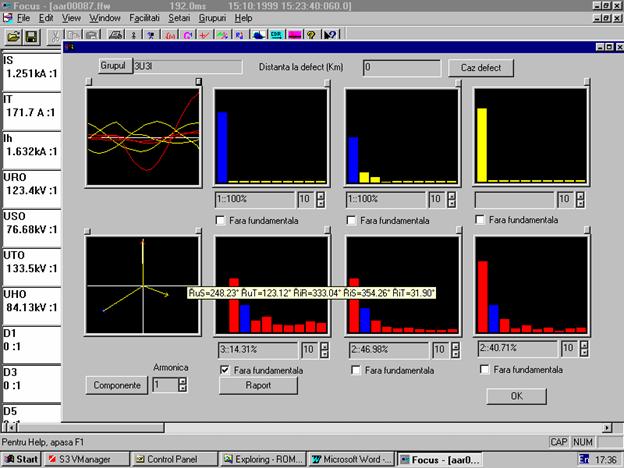

3.46.2 Grupul 3U3I (3tensiuni - 3curenti)


Analiza grupului 3U3I cuprinde: vizualizarea armonicilor tensiunilor si curentilor implicate, vizualizarea fazorilor si a graficelor suprapuse ale marimilor. Corespunzator pozitiei cursorului activ in document, se aplica algoritmul de calcul al distantei pina la defect. Distanta pina la defect corespunzatoare pozitiei cursorului este afisata sub eticheta Distanta (km).

Fiecarei reprezentari de armonice, fazori, grafice ii corespunde un dreptunghi propriu de desenare.

La fixarea sagetii mouse-ului deasupra unui asemenea dreptunghi apare un tooltip cu informatii.

Informatiile asociate fazorilor: unghiurile dintre fazorii tensiunilor cat unghiurile dintre fazorii curentilor in sens trigonometric pozitiv.

Informatii asociate armonicilor: numele marimii pentru care se calculeaza, valoarea efectivei corespunzatoare pozitiei cursorului factorul de distorsiune K

Se pot afisa maxim 40 de armonice. Sub dreptunghiul de desenare a armonicelor se gaseste un spin-control cu care se stabileste numarul de armonice care se afiseaza. Daca se face click cu mouse-ul pe reprezentarea unei armonice, aceasta se considera selectata, apare desenata in albastru si sub dreptunghiul corespunzator al armonicelor apare valoarea armonicii selectate in scriere inginereasca.

Deasupra fiecarui dreptunghi se gasesc imediat deasupra coltului de sus niste mici butoane. Apasarea acestor butoane aduce in fata o cutie de dialog in care se seteaza amplificarea marimilor care intervin. In acest mod devin mai evidente diferentele intre armonice (de exemplu) si permit o analiza mai usoara.

La miscarea cursorului in document se actualizeaza si informatiile din ferestrele de analiza

Suplimentar exista butonul de Componente, la apasarea caruia se afiseaza o cutie de dialog cu analiza componentelor marimilor analizate. Linga butonul Componente exista un spin-control care permite setarea numarului armonicii pentru care se face analiza componentelor. Pentru informatii suplimentare vezi cutia de dialog Componente

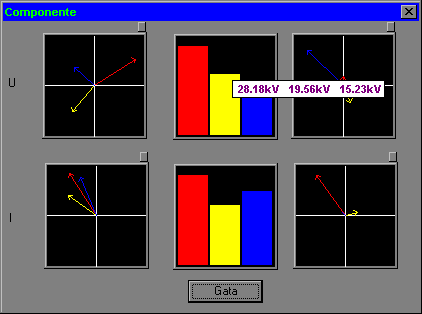

3.46.3 Cutia de dialog Componente

Cutia de dialog contine 6 dreptunghiuri asezate pe 2 rinduri.

Pe primul rind e analiza componentelor tensiunii, pe al doilea e analiza componentelor curentilor.

Pe fiecare rind primul dreptunghi reprezinta fazorii componentelor directa, inversa si homopolara, al doilea dreptunghi reprezinta valorile in modul ale componentelor, iar in al treilea dreptunghi sunt reprezentati fazorii armonicilor.

Daca se fixeaza mouse-ul in oricare din dreptunghiuri apare un tooltip cu informatii suplimentare.

3.46.4 Distanta pina la locul de defect

Distanta pina la defect apare afisata pe ferestrele de analiza de tip UI sau 3U3I. In fiecare pozitie a cursorului se presupune ca ar fi defect si se aplica algoritmul de calcul al distantei. La momentul defectului, distanta este cea corespunzatoare defectului real.

Salvare lista:

Optiune a meniului Grupuri care permite salvarea pe disc a grupurilor definite in cadrul sesiunii curente de analiza a documentului.
