Modificarea proprietatilor 3D ale diagramelor

Diagramele pot fi reprezentate 2D (in plan - doua dimensiuni) sau 3D (in spatiu - trei dimensiuni), intre cele doua tipuri de reprezentari nefiind diferente fundamentale, ci numai de ordin vizual si estetic.

Acest paragraf detaliaza proprietatile suplimentare ale diagramelor de tip 3D, terminologia asociata acestor tipuri de diagrame fiind prezentata in figura 1.168:

Walls - peretii verticali stanga si spate;

Floor - podeaua inferioara;

Elevation - rotatia unghiulara in jurul axei orizontale a reprezentarii grafice, in domeniu -90⁰ . +90⁰, care corespunde directiei de privire dedesubtul respectiv deasupra suprafetei grafice;

Rotation - rotatia unghiulara in jurul axei verticale a reprezentarii grafice (axa Z), in domeniu 0⁰ . +360⁰, iar pentru diagrame 3D Bar, intre 0⁰ . +44⁰.

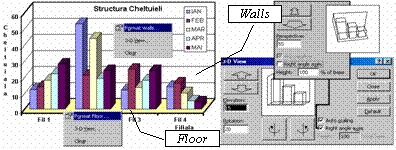

Figura 1.168

Proprietatile Elevation si Rotation sunt modificabile prin intermediul ferestrei 3-D View, figura 1.168, activata prin optiunea de meniu cu acelasi nume, meniu activabil ulterior selectiei obiectului sursa a modificarilor. Aceasta fereastra contine urmatoarele controale:

controale sageata verticala superioara si inferioara - pentru modificarea incrementala a elevatiei;

controlul Elevation - pentru specificarea numerica a elevatiei;

controlul Rotation - pentru specificarea numerica a rotatiei;

controale sageata curbilinii stanga si dreapta - pentru modificarea incrementala a rotatiei;

Auto scaling - pentru autoscalarea suprafetei grafice la dimensiunea variantei 2D; la trecerea unei diagrame din varianta 2D in cea 3D, Microsoft Excel provoaca uneori micsorarea acestuia, in special pentru unghiuri de rotatie mai mici decat 45 grade; optiunea este disponibila numai pentru activarea controlului Right angle axis;

Right angle axis - impune perpendicularitatea axelor, dezactivarea acestui control impune vizualizarea in perspectiva, activand urmatoarele controale suplimentare;

Perspective - impune adancimea unghiulara pentru vizualizarea in perspectiva, definita ca raport fata-spate in domeniul 0⁰ . +100⁰;

controale sageata verticale de perspectiva fata/spate- pentru modificarea incrementala a adancimii de perspectiva;

Height - impune inaltimea axei Z si a peretilor in raport cu lungimea axei X sau a latimii bazei diagramei, masurata procentual fata de lungimea axei X; exemplu valoarea 200 impune inaltimea peretilor dubla in raport cu lungimea axei X;

zona de previzualizare a modificarilor - este automat redesenata la aplicarea modificarilor;

OK - inchide fereastra 3-D View si aplica modificarile specificate;

Close - inchide fereastra 3-D View si memoreaza modificarile specificate;

Apply - aplica modificarile specificate cu actualizarea acestora in zona de previzualizare, fara inchiderea ferestrei 3-D View;

Default - aplica modificarile implicite ale Microsoft Excel cu actualizarea acestora in zona de previzualizare, fara inchiderea ferestrei 3-D View.

Optiunile de formatare Format Walls sau Format Floor, figura 1.168, aplica optiunile de formatare Patterns - Border si Area, similare vizual si functional celor din figura 1.150, & 1.8.6.10.

Modificarea orientarii diagramei 3D se poate realiza si prin pozitionarea cursorului mouse pe oricare din punctele exterioare a peretilor sau podelei, moment in care cursorul ia forma unei cruciulite; apasarea si mentinerea apasata a acestuia, concomitent cu deplasarea mouse-ului in directia dorita, va provoca reorientarea diagramei in directia de miscare. Pe timpul deplasarii, orientarea curenta a diagramei este semnalizata printr-un cub dinamic actualizat functie de miscarea cursorului mouse, fig. 1.169. Aceasta operatie poate fi utila atunci cand coloanele din spate sunt acoperite de coloanele din fata, la reprezentarea mai multor serii de date pe aceeasi diagrama.

Pentru reprezentarea 3D fereastra Format Data Series se completeaza cu zona Shape, figura 1.170, din care se poate selecta forma reprezentarii columnare 3D : paralelipipedic, piramidal, cilindric, con.

Pentru diagramele de tip placinta, figura 1.171, se poate extrage un sector de date, prin selectarea placintei in oricare zona a sa, urmat de selectia sectorului dorit, prin click stanga mouse, apasarea si mentinerea apasata a acestuia, concomitent cu

deplasarea mouse-ului in directia dorita, provocand deplasarea sectorului in directia de miscare. Pe timpul deplasarii, pozitia curenta a sectorului este semnalizata dinamic prin linii de frontiera si actualizata functie de miscarea cursorului mouse, figura 1.169. De asemenea placinta poate fi explodata in sectoarele componente, prin selectarea placintei in oricare zona a sa (fara selectia sectorului) si aplicarea aceluiasi procedeu detaliat anterior.
