Modificarea proprietatilor axei valorilor

Modificarea proprietatilor axei valorilor

Dupa selectia obiectului Value (X) Axis sau Value (Y) Axis, & 1.8.6.2, meniul contextual contine doua optiuni, figura 1.157, prima activand fereastra Format Axis cu proprietatile de formatare specifice axelor diagramei, figura 1.158, iar a doua (Clear) elimina din diagrama axa valorilor. Eliminarea se poate efectua, dupa selectie, si prin tasta Delete, operatia executandu-se fara a cere confirmare din partea utilizatorului.

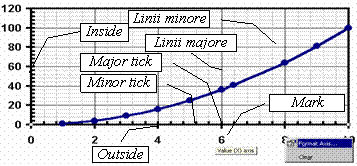

Terminologia asociata axelor este prezentata in figura 1.157:

Linii majore - linii de grila principale;

Linii minore - linii de grila secundare;

Major tick - marcatori lineari asociati liniilor majore;

Minor tick - marcatori lineari asociati liniilor minore;

Inside/Outside - pozitionare caracteristica in interiorul/exteriorul suprafetei grafice;

Mark labels - etichete valorice asociate axei valorilor.

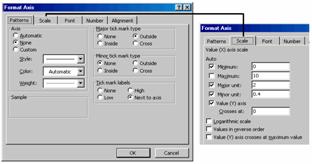

Fereastra Format Axis, figura 1.158, contine cinci butoane, fiecare activand o zona cu controale specifice:

zona Patterns - chenarul Axis contine controale care actioneaza asupra liniei axei, similare vizual si functionalitate cu cele ale chenarului Border, figura 1.150, & 1.8.6.10; de asemenea contine controale pentru pozitionarea marcatorilor lineari majori (Major tick mark type) si minori (Minor tick mark type), respectiv: None - fara afisarea marcatorilor, Inside/ Outside - in interiorul/exteriorul suprafetei grafice, Cross - atat in interiorul cat si in exteriorul suprafetei grafice; controlul Tick mark labels controleaza proprietatile etichetelor valorice asociate axei valorilor: None- fara afisarea acestora, Low - impune pozitionarea etichetelor valorice in partea inferioara/ in dreapta suprafetei grafice pentru axa orizontala/ verticala; High - impune pozitionarea etichetelor valorice in partea superioara/ in stanga suprafetei grafice pentru axa orizontala/ verticala; Next to axis - impune pozitionarea etichetelor valorice in imediata vecinatate a axei selectate;

zona Scale - controleaza scalarea grilei axei selectate; Minim respectiv Maxim valorile minmale / maximale ale axei, Major Unit respectiv Minor Unit - distantele dintre liniile majore respectiv minore de-a lungul axei, Value (Y) Axis sau Value (X) Axis - impune pozitionarea axei perpendiculare pe cea selectata la distanta specificata in campul Crosses at, distanta masurata de-a lungul axei selectate; Logarithmic scale - impune recalcularea valorilor din campurile Minim, Maxim, Major Unit, Minor Unit, ca puteri ale lui 10 pentru valorile axei, in domeniul datelor diagramei, fara a se admite valori nule sau negative, iar valorile din campurile Major Unit, Minor Unit trebuie sa fie minim 10 sau mai mari; Values in reverse order - inverseaza directia valorilor axei; Value (Y) Axis crosses at maximum value sau Value (X) Axis crosses at maximum value - impune pozitionarea axei perpendiculare pe cea selectata la distanta maxima masurata de-a lungul axei selectate, fiind prioritara fata de valoarea impusa in campul Crosses at;

zona Font - activata de butonul cu acelasi nume contine controale similare vizual si functional celor descrise in figura 1.66, & 1.6.8.3, referindu-se la font-ul caracterelor cu care sunt afisate etichetele valorice asociate axei valorilor;

zona Number - activata de butonul cu acelasi nume contine controale similare vizual si functional celor descrise in & 1.6.8.1, referindu-se la tipul de date prin care sunt afisate etichetele valorice asociate axei valorilor;

zona Alignment - activata de butonul cu acelasi nume contine controale similare vizual si functional celor descrise in figura 1.150, & 1.8.6.10, referindu-se la orientarea etichetele valorice asociate axei valorilor.
