Modificarea proprietatilor titlurilor

Unei diagrame i se pot asocia urmatoarele titluri:

Titlul digramei (Chart Title);

Titlu axa X (Category Axis Title);

Titlu axa Y (Value Axis Title).

Dupa selectia oricaruia dintre aceste obiecte, & 1.8.6.3, meniul contextual contine doua optiuni, figura 1.149, prima activand fereastra cu proprietatile de formatare specifice titlului, figura 1.150, iar a doua (Clear) elimina din diagrama titlul selectat. Eliminarea titlului se poate efectua, dupa selectie, si prin tasta Delete, operatia executandu-se fara a cere confirmare din partea utilizatorului.

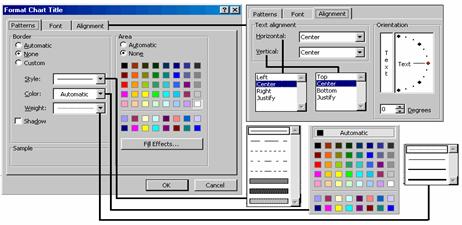

Fereastra Format, figura 1.150, contine trei butoane, fiecare activand o zona cu controale specifice:

zona Patterns - activata de butonul cu acelasi nume contine urmatoarele controale:

Border - Automatic - bordura titlului este fixata la valorile implicite ale Microsoft Excel;

Border - None- bordura titlului este eliminata;

Border - Custom - bordura titlului este personalizabila, prin selectia tipului de linie din lista Style, a culorii din matricea de culori Color respectiv a grosimii din lista Weight;

Border - Shadow - provoaca aplicarea unei umbre suprafetei alocate titlului;

Area - Automatic - fundalul suprafetei alocate titlului este fixat la valorile implicite ale Microsoft Excel;

Area - None- fundalul suprafetei alocate titlului este eliminat;

Area - matrice de culori - permite selectia culorii personalizate a fundalului suprafetei alocate titlului;

Area - Fill Effects - deschide o fereastra din care se pot selecta fundaluri predefinite, sub forma de gradient, textura, hasuri sau imagini;

zona Sample - este rezervata previzualizarii efectelor selectate, anterior confirmarii lor prin butonul OK, iar butonul Cancel provoaca renuntarea modificarilor.

zona Font - activata de butonul cu acelasi nume permite specificarea caracteristicilor font-urilor titlurilor, fiind similara ca aspect si functionalitati cu cele din figura 1.66, & 1.6.8.3; controlul suplimentar Auto scale activeaza sau nu autoscalarea textului la proportia redimensionarii obiectului;

zona Alignment - activata de butonul cu acelasi nume permite:

specificarea alinierii textului: prin selectia alinierii dorite din lista Horizontal (pentru aliniere pe orizontala, respectiv Left - stanga, Center - centrat, Right - dreapta, Justify - aliniere la ambele margini) si/sau selectia alinierii dorite din lista Vertical (pentru aliniere pe veticala, respectiv Top- sus, Center - centrat, Bottom- jos, Justify - aliniere la ambele margini); directia textului poate fi modificata si prin icoanele Angle Text Downward respectiv Angle Text Upward, din trusa de instrumente Chart, figura 1.143, & 1.8.6.4.

specificarea orientarii textului: la valoarea implicita ale Microsoft Excel pentru controlul Automatic, pe verticala pentru butonul Text (scris pe verticala), la o valoare unghiulara specificabila grafic pe cadranul unghiular din dreapta (prin agatarea indicatorului linear cu butonul stang mouse concomitent cu deplasarea pe directia dorita) sau la o valoare numerica specificabila in controlul Degrees.

Si alte obiecte ale diagramei contin proprietatile de formatare Patterns, Font si Alignment, disponibile prin ferestrele asociate obiectelor, acestea fiind evidentiate la paragrafele destinate descrierii proprietatilor acestora.
