Programarea comunicatorului

Matrix 424 si 832 au comunicator digital incorporat, care folosind formate internationale permite centralelor sa comunice cu un Dispecerat si companii diferite de service.

Programarea comunicatorului permite instalatorului sa acceseze centrala din orice loc sau sa programeze si sa verifice centrala.

Comunicator digital

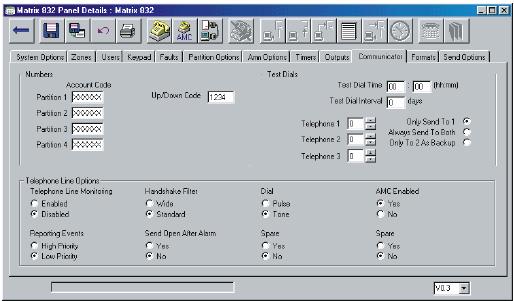

Ecranul prezentat mai jos arata cum sa programati comunicatorul digital cu ajutorul calculatorului. De indata ce a fost aleasa o optiune se salveaza si se trece la urmatorul ecran.

Ecran 10

Contorizarea si incarcarea/descarcarea codurilor. Test de apelare

Numere :

codurilor - Exista 4 pina la 6 caractere pentru coduri, care sint folosite pentru identificarea fiecarei partitii cind se raporteaza la dispecerat. Aceste coduri sint folosite si ca identificare a clientilor la UDL si soft-ul de monitorizare de pe PC.

Cod pentru incarcare /descarcare - acesta este un cod de 4 cifre care este utilizat in scopul securitatii cind instalatorul foloseste soft-ul de pe calculator pentru programarea si monitorizarea sistemului. Conectarea la sistem este posibila numai daca codul de pe calculator coincide cu cel de la centrala.

Nota : acest cod trebuie schimbat (cel din fabrica fiind 1234) daca sistemul este conectat la linia telefonica.

Test de apelari

Centrala va apela dispeceratul si va trimite un raport la orice ora si interval programat.

Acest test este folosit ca sa se raporteze la dispecerat ca sistemul este OK si nici un eveniment nu a avut loc in intervalul de timp programat.

Timp de test de apelare - acesta poate fi programat la orice ora cind este cerut testul .

Intervalul testului de apelare - acesta poate fi programat in zile , ore, minute depinzind de tactica dispeceratului. Daca intervalul este 00, timpul incepe in ore si minute intre fiecare test- ex. 0030 va apela la fiecare 30 minute, 0100 va apela la fiecare ora.

Alocarea numerelor de telefon 1,2 si 3 - aceasta optiune permite instalatorului sa aloce pina la 3 numere de telefon pentru a comunica cu dispeceratul. Aceste numere sint alese din 9 disponibile care sint programate cum se arata la cap.2

Secventa de apelare - este posibil sa se imparta testul intre primele 2 numere. Trimite testul catre tel. Nr. 1 , trimite testul la ambele numere, trimite testul la tel. Nr. 1 si daca nu exista comunicatie confirma la tel. Nr. 2.

Nota : daca tel. nr. 3 este programat atunci centrala va suna intotdeauna acest numar dupa ce a comunicat cu nr. 1 si 2. Telefonul nr. 3 trebuie folosit numai cind te. 1 si 2 au fost programate.Daca numai tel. 3 a fost programat atunci el nu va fi operational.

Optiuni de linie telefonica

Urmarirea liniei telefonice :

Activare - aceasta optiune da posibilitatea urmaririi liniei telefonice si in cazul liniei defecte activeaza sistemul de defecte care este afisat la tastatura si alarmeaza daca este validata aceasta optiune de catre instalator.

Dezactivat - daca sistemul este folosit local ( fara conectare la o linie telefonica ) aceasta optiune dezactiveaza urmarirea liniei telefonice ceea ce permite sistemului sa functioneze local.

Filtru

Larg - da o banda mai larga de frecvente de la comunicatorul digital al centralei Matrix . Se utilizeaza numai daca centrala nu recunoaste tonul de kiss off de la CMS.

Standard - aceasta este setarea din fabrica

Apel

Puls - pentru utilizare cu liniile telefonice cu apelare in puls

Ton - pentru utilizare cu liniile telefonice cu apelare in ton

Activare AMC

Yes - aceasta optiune permite centralei sa raspunda la un apel in modul AMC pentru sesiunea de incarcare/descarcare.

No - aceasta optiune face sa nu se primeasca un apel in modul AMC. Totusi daca este nevoie utilizatorul Master poate deschide o fereastra de 1 ora de la tastatura pentru comunicatie cu calculatorul.

Nota : modul AMC permite conectarea pe linia telefonica si a altor echipamente de telefonie.Pentru acces la distanta in modul AMC, apelati si asteptati un singur sunet, apoi ridicati si asteptati cel putin 10 secunde, dar nu mai mult de 40, apoi re-apelati.Acum centrala va raspunde imediat.

Raport de evenimente :

Prioritate de nivel inalt - aceasta optiune va opri orice sesiune de descarcare de la PC, daca exista o alarma in aceasta perioada. Apoi se va transmite evenimentul.

Prioritate de nivel scazut - aceasta optiune nu va taia sesiunea de descarcare de la PC, daca este o alarma. Evenimentul va fi transmis doar dupa ce a terminat sesiunea de descarcare.

Dupa alarma trimite " deschis"

Yes - aceasta optiune permite sistemului sa transmita evenimente de dezarmare dupa alarma

Aceasta optiune este foarte utila cind mesaje de deschis/inchis sint dezactivate din "optiuni de trimitere" Companiile de dispecerizare folosesc adesea aceasta optiune pentru a nu incarca dispeceratul cu prea multe apeluri, de exemplu dimineata in fiecare zi utilizatorul dezarmeaza sistemul.

No - raportul de deschis/inchis va urmarisetarile optiunilor de trimitere.

6 0 0 urmat de 1 caracter pentru numarul partitiei dorite de la 1 la 4.

Codul de contorizare curent va fi afisat. Pentru stergere apasati butonul pentru sus, pentru pastrarea aceluiasi cod apasati

Pentru schimbarea codului folositi butoanele de la 1 la 32 sau apasati urmat de [2,3,4,5,6] pentru litere [B,C,D,E,F]. Daca sint mai putin de 6 cifre, apasa pentru a lasa spatii libere. Apasa pentru salvarea noului cod si se va auzi un ton de acceptare.

1.2 Cod pentru incarcare/descarcare

6 0 1 urmat de 4 caracter intre 1 si 9 si se va auzi un ton de acceptare.

1.3 Optiuni pentru comunicatorul digital

6 0 2 pentru selectarea numarului de optiune folositi tastele pentru sus,

jos. Pentru alegerea nr. de optiune apasati Pentru salvare apasati se va auzi un ton de acceptare.

1.4 Timp de test de apel

6 0 3 introduceti caractere pentru timpul dorit [00]'[00] (ex. 2300

pentru apel la ora 11'00 pm). Se va auzi un ton de acceptare.

1.5 Intervalul de apelare de test

6 0 4 introduceti caractere pentru intervalul dorit de la 00 la 99

00 = timp in ore si minute intre fiecare apelare ex. 00'30 de la [604] inseamna apelare la fiecare 30 minute

01 = o data pe zi la timpul programat la 604

28 = o data la fiecare 28 zile programat la 604

Apasa pentru salvare, se va auzi un ton de acceptare.

1.6 Alocarea telefonului nr. 1

6 0 5 introduceti numarul de telefon care va fi telefonul nr. 1 Apasa pentru salvare, se va auzi un ton de acceptare.

1.7 Alocarea telefonului nr. 2

6 0 6 introduceti numarul de telefon care va fi telefonul nr. 2 Apasa pentru salvare, se va auzi un ton de acceptare.

1.8 Alocarea telefonului nr. 3

6 0 7 introduceti numarul de telefon care va fi telefonul nr. 3 Apasa pentru salvare, se va auzi un ton de acceptare.

1.9 Secventa de test de apelare

6 0 8 introduceti secventa de apelare de la 1 la 3.

1 = test de apelare care va fi trimis numai la tel. Nr. 1

1 = test de apelare care va fi trimis numai la tel. Nr. 2

3 = test de apelare care va fi trimis la tel. Nr. 1 si daca nu s-a transmis, atunci la tel. Nr.2

Apasa pentru salvare, se va auzi un ton de acceptare.

Capitolul 2 Formate de raportare

Procedura de programare de la calculator

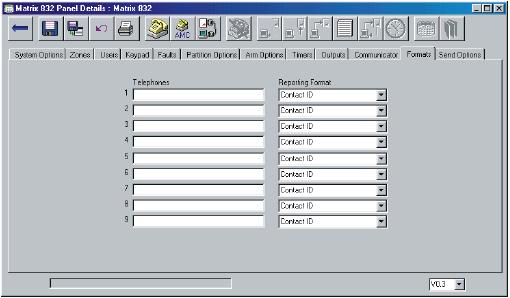

Ecranul de mai jos arata cum se selecteaza cel mai potrivit format de raportare si programarea numerelor de telefon. De indata ce a fost aleasa optiunea apasa save si treceti la urmatorul ecran.

Ecran 11

Nota: sistemul permite inginerului sa programeze 9 numere de telefon la care pot fi transmise evenimente. Se pot aloca formate diferite de raportare la fiecare telefon.

Explicarea optiunilor de programare

Numere de telefon

Pina la 9 numere de telefon se pot programa cu o lungime totala de 32 de caractere. Folositi virgula , pentru a indica o pauza de 2 secunde.

Formate de raportare

Contact ID -

Specificatia Handshake a CID

Frecventa Handshake - 1400 Hz pentru 100 mil sec / silentios 100 mil sec / 2300 Hz 100 mil sec

Durata frecventei Handshake - 100 mil sec

Timp de intirziere pentru Handshake - 250 mil sec

Timp Frecventa Handshake - 100 mil sec

Maxim timp de asteptare = 40 mil sec

Timp de recunoastere ton = 750 mil sec

Contact ID check sum = yes

Numar CID de evenimente trimise la Receptorul digital

Codul digital afisat la statia receptie = [AAAA][CC][Q][EEE][PP][SSS][m]

AAAA=numar ul de contorizare va fi afisat primul

CC = format de raportare = 18 pentru CID

Q = calificarea evenimentului "0" - inchis/restaurare si "1" - deschis / alarma

EEE = cod digital pentru eveniment

PP = grup de numere de partitii

SSS =numar zona / numar utilizator

m = check sum

exemplu de numar CID de eveniment afisat la statia de receptie:

Tabel raport evenimente CID

Format rapid BSIA - acesta este un format rapid care raporteaza pina la 8 evenumente generale

Specificatie handshake de format rapid

Frecventa Handshake - 1400 Hz pentru 100 mil sec / silentios 100 mil sec / 2300 Hz 100 mil sec

Durata frecventei Handshake - 100 mil sec

Timp de intirziere pentru Handshake - 250 mil sec

Timp Frecventa Handshake - 100 mil sec

Maxim timp de asteptare = 40 mil sec

Timp de recunoastere ton = 750 mil sec

Check sum = yes

Format rapid evenimente digitale BSIA trimise la statia receptie

Codul digital afisat la statia receptie = [AAAA][CC][Q][EEE][PP][SSS][m]

ACCT=numar ul de contorizare va fi afisat primul

Q = calificarea evenimentului "1" - eveniment nou / operare, "3" restaurare sau inchis nou, "6" raport anterior al unui eveniment normal

XYZ = cod digital pentru eveniment

GG = grup de numere de partitii

CCC =1. senzor nr.2. Utilizator nr. 3. setare nivel (mod armare)

Format Pyronix PC - Acest format este proiectat sa permita centralei sa raporteze aceleasi coduri ca la Contact ID in loc de receptorul digital utilizind soft-ul de intretinere si urmarire Pyronix si modem US Robotics

Nota: Formatul Pyronix trebuie utilizat in scopul de intretinere pentru service la compania de dipecerizare si nu inlocuieste receptorul digital.

Format Pager - acest protocol poate fi folosit ca centrala sa sune la o statie de pager sau la un telefon mobil.. Permite centralei sa transmita mesaje numerice daca este utilizat cu serviciu de pagere sau ton DTMF dacse utilizeaza cu telefonul mobil ca sa informze utilizatorul despre alarme de PA, intretinere, medical, deschis/inchis si foc . Repeta numarul evenimentelor indicate in tabel CONTACT id dar ignora semnale de handshake si kiss off de la dispecerat.

Daca este folosit acest protocol trebuie considerat tipul pagerului

Procedura de programare de la tastatura

2.1 Programarea numerelor de telefon si alocarea la un format de comunicatie

6 5 0 introduceti numarul de telefon intre 1 si 9 reprezentind numarul de telefon

care va fi editat. Numarul curent va fi afisat. Introduceti pina la 32 de caractere pentru numarul de telefon.

Folositi tasta pentru jos pentru a insera (2 secunde pauza ), se va afisa (d)

Folositi tasta si 2 pentru a insera *, se va afisa (b)

Folositi tasta si 3 pentru a insera #, se va afisa (C)

Introduceti pentru salvare. Folositi tasta pentru sus la inceputul programarii pentru stergerea numarului.

Va fi afisat formatul de raportare.

Apasati 0 pentru alegerea farmatului Contact ID, 1 pentru format rapid BSIA, 2 pentru format Pyronix sau 3 pentru format pager. Apasati pentru salvare. Pentru programarea urmatorului numar de telefon repetati procedura.

Apasati pentru a iesi din optiune.

Capitolul 3 Optiuni de transmitere si secventa de raportare grup

Procedura de programare cu PC.

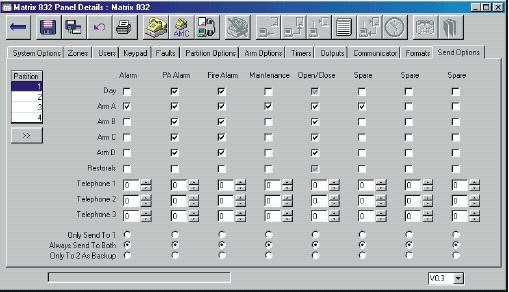

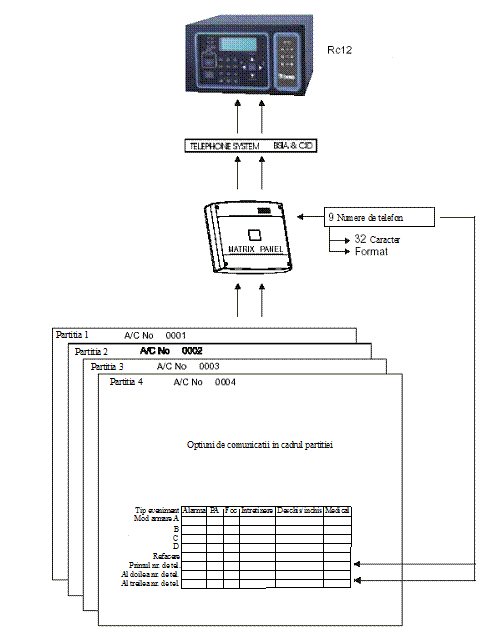

Ecranul de mai jos arata optiunile de transmitere pentru partitia 1. In partea stinga a ecranului este caseta cu partitiile continind cele 4 partitii. Informatiile din partitia 1 se pot repeta la celelalte cu tasta ">>". De indata ce ati ales toate atributiile apasat pe save si treceti la urmatorul ecran.

Ecran 12

Nota: sistemul permite instalatorului sa imparta raportul de evenimente la numere diferite de telefon pentru oricare dintre moduri. Este posibil sa se aloce la fiecare partitie acelasi numar sau numere diferite.

Explicarea optiunilor programabile

Alocarea sistemului si modurile de armare la raportul de evenimente

Dezarmare - cind centrala este dezarmata instalatorul poate sa aleaga care eveniment va fi transmis la dispecerat intre alarme, PA, foc, informatii de intretinere, deschis/inchis, informatii medicale.

Armare tip A - cind centrala este armata in modul A instalatorul poate sa aleaga care eveniment va fi transmis la dispecerat intre alarme, PA, foc, informatii de intretinere, deschis/inchis, informatii medicale

Armare tip B - cind centrala este armata in modul B instalatorul poate sa aleaga care eveniment va fi transmis la dispecerat intre alarme, PA, foc, informatii de intretinere, deschis/inchis, informatii medicale

Armare tip C - cind centrala este armata in modul C instalatorul poate sa aleaga care eveniment va fi transmis la dispecerat intre alarme, PA, foc, informatii de intretinere, deschis/inchis, informatii medicale

Armare tip D - cind centrala este armata in modul D instalatorul poate sa aleaga care eveniment va fi transmis la dispecerat intre alarme, PA, foc, informatii de intretinere, deschis/inchis, informatii medicale

Restaurari - cind centrala este armata instalatorul poate sa aleaga sa activeze sau dezactiveze, raportarea evenimentelor refacute la dispecerat dintre alarme, PA, foc, informatii de intretinere, deschis/inchis, informatii medicale

Telefonul 1, 2, 3 - da posibilitatea instalatorului sa aloce 3 numere diferite CMS din cele 9 posibile pentru a raporta oricare dintre evenimentele urmatoare: alarme, PA, foc, informatii de intretinere, deschis/inchis, informatii medicale

De exemplu toate evenimentele pot fi trimise la tel 1 si 2 si alarmele numai la tel. 3. In acest caz te. 1 poate fi numar CMS, tel. 2 numar CMS si te. 3 poate fi numar pager.

Optiune de raportare de grup de evenimente

Permite instalatorului sa aleaga care grup de evenimente va fi transmis catre dispecerat in modurile centralei.

Se trimite numai la 1 - evenimente care se trimit numai la tel. 1

Intotdeauna se trimit la ambele - evenimentele se trimit la ambele numere.

Numai la tel. 2 ca backup - evenimente trimise la tel. 1 si numai in lipsa comunicarii la tel. 2.

Nota: daca tel. 3 este programat atunci centrala va suna la acest numar dupa comunicatia cu 1 si 2. Daca este programat numai tel. 3 atunci centrala nu va suna.

Procedura de programare de la tastatura

2.1 Optiuni de transmitere a evenimentelor in modul dezarmat

7 0 0 urmat de un caracter pentru partitia dorita de la 1 la 4. Pentru selectare folositi

tastele pentru sus, jos. Pentru alegere apasati Pentru salvare apasa si un ton de acceptare se va auzi.

2.2 Optiuni de transmitere a evenimentelor in modul armat tip A

7 0 1 urmat de un caracter pentru partitia dorita de la 1 la 4. Pentru selectare folositi tastele pentru sus, jos. Pentru alegere apasati Pentru salvare apasa si un ton de acceptare se va auzi.

2.3 Optiuni de transmitere a evenimentelor in modul armat tip B

7 0 2 urmat de un caracter pentru partitia dorita de la 1 la 4. Pentru selectare folositi tastele pentru sus, jos. Pentru alegere apasa ti Pentru salvare apasa si un ton de acceptare se va auzi.

2.4 Optiuni de transmitere a evenimentelor in modul armat tip C

7 0 3 urmat de un caracter pentru partitia dorita de la 1 la 4. Pentru selectare folositi tastele pentru sus, jos. Pentru alegere apasa ti Pentru salvare apasa si un ton de acceptare se va auzi.

2.5 Optiuni de transmitere a evenimentelor in modul armat tip D

7 0 4 urmat de un caracter pentru partitia dorita de la 1 la 4. Pentru selectare folositi tastele pentru sus, jos. Pentru alegere apasati Pentru salvare apasa si un ton de acceptare se va auzi.

2.6 Optiuni de transmitere a evenimentelor restaurate

7 0 5 urmat de un caracter pentru partitia dorita de la 1 la 4. Pentru selectare folositi tastele pentru sus, jos. Pentru alegere apasa ti Pentru salvare apasa si un ton de acceptare se va auzi.

2.7 Alocarea numerelor de telefon la tipuri de alarme din partitii

7 0 6 urmat de un caracter pentru partitia dorita de la 1 la 4. Introduceti tipul de alarma de la 1 la 6

1=alarma

2=PA

3=foc

4=intretinere

5=deschis / inchis

6=alarma medicala

Programare numerelor de tel.

Introduceti un numar de la 1 la 9 care este tel. 1 utilizat la aceasta alarma

Pentru salvare apasa si un ton de acceptare se va auzi.

Introduceti un numar de la 1 la 9 care este tel. 2 utilizat la aceasta alarma

Pentru salvare apasa si un ton de acceptare se va auzi.

Introduceti un numar de la 1 la 9 care este tel. 3 utilizat la aceasta alarma

Pentru salvare apasa si un ton de acceptare se va auzi.

Urmeaza programarea secventa de rapoarte de grup.

Introduceti un nr. de la 1 la 3 care este secventa alocata nr. 1 si 2

Pentru salvare apasa si un ton de acceptare se va auzi.

1=numai la tel. 1

2=la ambele te.

3=trimis la 2 numai daca 1 este ocupat

Se repeta de la inceput

Apasati    pentru iesirea din optiune.

Nota: telefoanele 1 si 2 sint afectate de setarea secventei. In general sint utilizate pentru raportare la dispecerat. Tel. 3 normal este utilizat sa raporteze celei de a treia parte. Ex. pager sau instalator. Daca nu se cere alocare nr. tel. Atunci se seteaza 00.

Capitolul 10 Memoria de evenimente si sistemul de intretinere

Matrix 424 si 832 are memorie de 300 de evenimente. Se afiseaza cu data, ora si pot fi citite la tastatura led sau LCD sau cu ajutorul soft-ului UDL.

Capitolul 10.1 Citirea evenimentelor

Procedura de programare cu calculatorul

Descarcare evenimentelor de la centrala

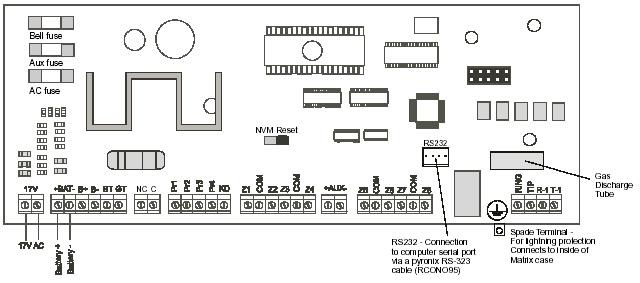

Se conecteaza centrala cu modem prin iesirea RS232. Pentru a lua datele di centrala apasa "read the log" din meniul principal

tasta pentru "read the log" din meniul principal

Inainte de a descarca evenimentele puteti sa alegeti sa vedeti evenimentele, cum se arata in ecranul de mai jos

Explicatia optiunilor de programare

Optiunile de citire a logului

Ultimul log - nu va descarca noul log de la centrala dar in schimb va arata logul inregistrat.

Tot logul - va descarca toate 100 evenimente de la centrala

Ultimile 50 evenimente

Ultimile 100 evenimente

Ultimul numar de evenimente - introducind XX puteti alege o valoare intre 1 si 300.

Descarcare evenimente noi - cind folosito optiunea de evenimente noi, evenimentele pe care le descarcati vor fi adaugate la un log complet al tuturor evenimentelor care s-au produs la centrala. Evenimentele nu vor fi adaugate la logul complet daca folositi o alta optiune. Este recomandabil sa descarcati evenimente noi, pentru ca astfel veti avea o istorie completa a centralei. Descarcarea jurnalului in orice alt mod nu va adauga evenimente la logul complet. Vezi "citirea logului complet" de mai jos.

Ecran 12

Bara din dreapta ecranului arata cit a fost transferat din , bara se va opri la jumatate si apoi va reporni aceasta deoarece calculatorul proceseaza logul. Daca transferul esueaza atunci programul va da un mesaj de eraoare si daca asta se intimpla selectati optiunea din nou.

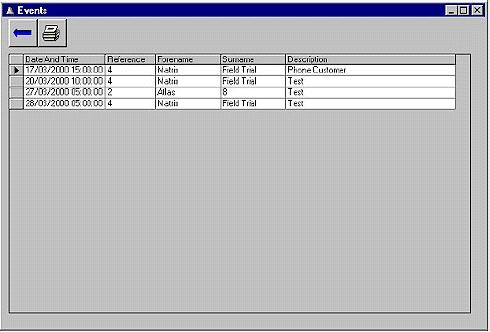

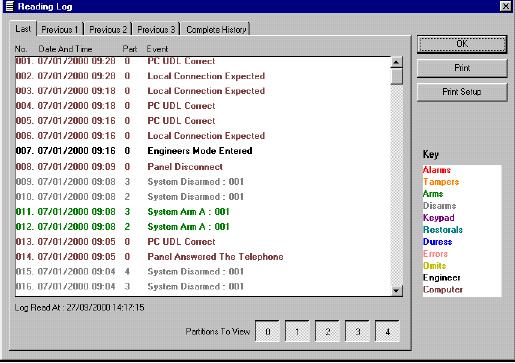

Ecranul de mai jos arata evenimentele care au intrat in jurnal.

Explicarea optiunilor de programare

Ultimul-aceasta optiune permite ca ultimul log sa fie descarcat

Precedent 1, 2, 3-arata ultimile 3 jurnale descarcate

Istoria completa- arata toate evenimentele descarcate, folosind optiunea "evenimente noi"

Vizualizarea partitiilor-selectati partitiile ale caror evenimente vreti sa le vedeti.

0-evenimentele sistemului

1 evenimente la partitia 1

2 evenimente la partitia 2

3 evenimente la partitia 3

4 evenimente la partitia 4

Procedura de programare cu calculatorul

10.1.1 Vizualizarea memoriei de evenimente

Nota: pentru a vedea evenimentele va rog folositi tabelul de mai jos pentru a intelege simbolurile afisate la tastatura.

1 1 3 Jurnalul va fi sters. Se va auzi un ton de acceptare.

Tabel cu explicarea simbolurilor pentru evenimente

Tabel pentru jurnal de evenimente
			Led-uri	explicatii
Tastatura LCD	Prima cheie	A doua cheie
Entry/exit	EE	X	ALARM	Timpul de ENTRY/EXIT expira
Personal Atk		X	PA	Zona de panica PA activata, numarul inseamna zona
Fire alarm		X	FOC	Zona de foc activata, numarul inseamna zona
Alarm		X	ALARM	Zona de efractie activata, numarul inseamna zona
Zone tamper		X	TAMPER	Zona de tamper activata, numarul inseamna zona
Medical alarm		X	nimic	Alarma medicala, numarul inseamna zona
tamper	t		TAMPER	Bucla de tamper global intrerupta
tamper	t		TAMPER	Bucla de tamper de sirena intrerupta
tamper	t		TAMPER	Nu exista extensie
tamper	t		TAMPER	Tamper de detector de incendiu
tamper	t		TAMPER	Aparat lipsa genereaza alarma de tamper
tamper	t		TAMPER	Tamper de cheie
tamper	t		TAMPER	Tamper de cheie
tamper	t		TAMPER	Un aparat la distanta a transmis tamper
Line fail alarm	L	X	alarma	Alarma la linie telefonica defecta
Omit zone	O		alarma	Zona omisa, numarul reprezinta zona
Device tamper	.rt		tamper	Tamper auxiliar la aparate la distanta a doua cheie se refera la tip/ID, a 3 cheie se refera la tamperul aparatului A 3-a cheie LCD RKP (01-04) Tamper fata Tamper spate Rezerva Rezerva Rezerva Rezerva
		X	Alarma foc, PA, tamper	Refacere alarma

Capitolul 10.2 Defecte si intretinerea sistemului

Explicatii ale optiunilor de programare

Nota: vezi defecte de sistem in memoria de evenimente de la 10.1 pentru descrierea posibilelor defecte.

Aducerea centralei la setarile din fabrica

Sistemul poate fi programat in doua feluri sa revina la setarile din fabrica.

Reset doar cu jumper pe NVM-daca centrala este configurata la capitolul optiuni de sistem -8.5 resetarea sistemului la optiunile din fabrica, se face prin alimentarea centralei cu jumperul pus pe pinii NVM.

Se procedeaza in felul urmator:

Pas 1: localizati pinii de resetare NVM de pe placa de baza si puneti jumperul astfel incit cei 2 pini sa fie conectati impreuna.

Pas 2: intrerupeti tensiunea (de la retea si de la baterie )

Pas 3: realimentati. Se vor auzi 3 tonuri si inca 3 dupa aproximativ 25 secunde.

Pas 4: indepartati jumerul cind centrala functioneaza corect.

Cod instalator si jumper pe NVM- daca centrala este configurata la capitolul optiuni de sistem -8.5 resetarea sistemului la optiunile din fabrica se face in felul urmator:

Pas 1: din modul instalator localizati pinii NVM de pe placa de baza fara sa intrerupem tensiunea de alimentare

Pas 2: puneti jumperul pe pinii NVM astfel incit cei 2 pini sa fie conectati impreuna.

Pas 3: introduceti procedura de la tastatura cum se indica mai jos la cap. 10.2.1.

Pas 4: indepartati jumperul cin centrala functioneaza corect.

Aceasta optiune de resetare se foloseste cind se cere securitate maxima.

Test pentru iesirile programabile

Aceasta optiune da posibilitatea instalatorului sa testeze functionarea iesirilor programabile, din modul instalator.

Test de miscare

Aceasta optiune da posibilitatea ca din modul instalator sa se faca testul de miscare.

Cautarea aparatelor din bus.

Aceasta optiune trebuie operata de cite ori se adauga aparate in sistem. Completarea sistemului cu aparate sau scoaterea aparatelor din sistem trebuie sa fie adusa la cunostinta centralei altfel pot aparea defecte de sistem. Aceasta functie se face automat si numai la cererea instalatorului de a incepe procedura.Tastatura care este folosita in modul instalator va arata aparatul care este verificat, toate aparatele in ordinea numarului, dupa gasirea aparatelor centrala va fi resetata si va transmite informatiile cerute. Aparatul gasit va fi trecut in jurnalul de evenimente

Tabel cu informatii din jurnalul de evenimente

Descarcarea/incarcarea locala prin port-ul serial RS232

Inarcarea/descarcarea se face prin intermediul port-ul serial RS232 de pe placa de baza. Tastatura va arata ca sistemul este ocupat, atita timp cit centrala este conectata la calculator cu soft-ul UDL Pyronix, iar aparatele legate la linia KD vor fi inutilizabile asta include toate iesirile si tastaturile.Daca nu gaseste un PC sau daca PC este deconectat aparatele vor reincepe sa functioneze dupa 30 de secunde.

Procedura de programare de la tastatura

10.2.1 Cod instalator si jumper pe NVM pentru resetarea la valorile din fabrica

7 5 1 se vor auzi 3 tonuri si mai tirziu inca trei ttonuri dupa aproximativ 15 secunde.

10.2.2 Testarea iesirilor

7 5 2 urmat de 01 la 12. Apasati pentru a controla starea iesirii. Apasati pentru

iesire din optiune si refacerea iesirii si se va auzi un ton de confirmare.

1 la 12 = PGM 1 la PGM 12

10.2.3 Test de miscare

7 5 3 urmat de 01 la 4. Apasati pentru iesire din optiune.

1 la 4 = mod armare A, B, C, D

10.2.4 Verificarea aparatelor din bus

7 5 4 pentru verificarea tuturor aparatelor din bus.

10.2.5 Incarcarea /descarcarea locala cu iesirea RS232

7 5 5 pentru initializarea sesiunii de incarcare/descarcare.

Capitolul 11 Soft-ul UDL

Aceasta sectiune arata cum se creaza un grup, detalii client, inregistrari din fabrica (date de producator) cu ajutorul soft-ului de pe calculator.

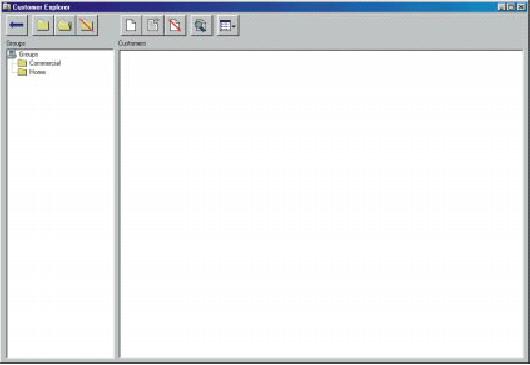

11.1 Clienti

Dupa ce ati introdus numele dvs. si parola ca sa intrati in soft, vi se va prezenta un ecran principal pentru clienti In acest ecran trebuie create grupuri cu toate detaliile despre clienti. (detaliile despre clienti pot fi editate si copiate in grupuri diferite din acest ecran ).

Explicarea optiunilor de programare

Grupuri

Conducerea grupurilor- soft-ul are la baza 2 grupuri, care sint incluse doar ca exemple.

Instalatorul poate sa imparta clientii in grupuri diferite ca de exemplu Comercial - folosit la stocarea clientilor din comert, sau Domestic - care poate fi utilizat pentru clientii casnici.

Grupurile sint folosite in asa fel incit sistemul poate fi impartit si condus mai usor, grupurile pot fi create si denumite dupa localitate, tip de centrala, lucrare, date si clienti.

aceasta inchide ecranul de clienti

aceasta adauga un nou grup si arata ecranul de editare grup

aceasta editeaza grupurile create

aceasta sterge un grup. Inainte de stergere va va cere confirmarea si nu puteti sterge grupuri care contin clienti trebuie sa stergeti sau sa mutati clientii din grup.

Clienti:

In partea dreapta a ecranului principal exista o serie de taste pentru introducerea detaliilor despre clienti din grupuri diferite care deja au fost create. Exista 4 butoane pentru clienti.

    adauga clienti

    editeaza clientul curent si arata ecranul de editare clienti

    sterge clientul curent. Inainte de stergere va va cere confirmarea.

    cauta un client si-l gaseste

    puteti afisa o lista sub forma de icon mic, mare sau detalii.

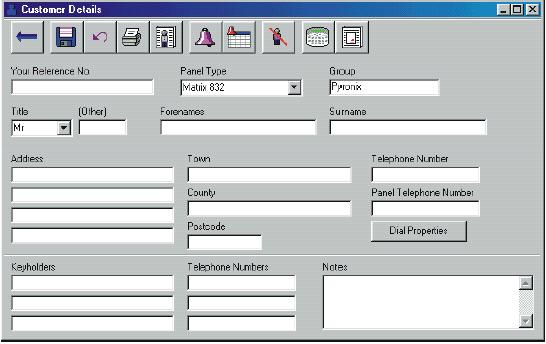

11.2 Editarea informatiilor despre clienti

Procedura de programare cu PC

Din ecranul pentru client mai intii selectati un grup din care va face parte clientul si in care vor fi adaugate detalii despre acesta.

Apoi apasati pe     pentru editarea detaliilor despre noul client. Va aparea ecranul pentru detalii despre client. Editati apoi salvati.

Explicarea optiunilor de programare

Taste asociate cu ecranul pentru clienti

inchide ecranul. Daca ati facut schimbari va intreaba daca vreti sa salvati.

salveaza datele curente in baza de date

    se intoarce la ultima salvare

    imprima detalii despre clienti.

    afiseaza istoria clientului

    adauga evenimente pentru clientul respectiv

    vizualizeaza toate evenimentele pentru clientul respectiv

    sterge clientul

    afiseaza detalii despre centrala pentru client bazate pe tipul de centrala selectat

    afiseaza jurnalul pentru client bazat pe tipul de centrala selectat

Evenimente legate de client

Pentru fiecare client din sistem puteti crea evenimente care se pot produce sau care s-au produs. Gasiti acest ecran minimizat in partea stinga a ecranului jos.

    minimizeaza aceasta fereastra sau daca ati vazut evenimentele de la un client aceasta tasta va inchide fereastra

    pentru imprimarea evenimentelor

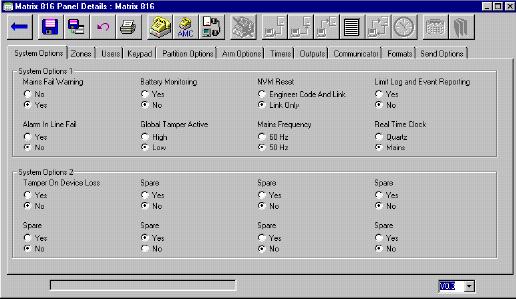

11.3 Detalii despre centrala si apelarea centralei

procedura de programare cu calculatorul

Din ecranul de detalii despre clienti apasind pe     editam detalii noi pentru clientul selectat in ecranul anterior. Va aparea ecranul cu detalii despre centrala. Editati detalii despre centrala si salvati schimbarile.

Explicarea optiunilor de programare.

Taste asociate acestui ecran

    minimizeaza aceasta fereastra sau daca ati vazut evenimentele de la un client aceasta tasta va inchide fereastra

    salveaza schimbarile intr-o inregistrare facuta de producator

    salveaza datele curente intr-o baza de date

    se intoarce la ultima salvare

    pentru imprimarea evenimentelor

    apeleaza direct centrala

    apeleaza centrala in modul robot

    centrala a raspuns

    ia datele din centrala Este viabil numai cind esti conectat la o centrala

    trimite date catre centrala. Este viabil numai cind esti conectat la o centrala

    trimite schimbarile facute in baza de date a centralei. Este viabil numai cind esti conectat la o centrala

    citeste jurnalul centralei

    arata ora

    verifica configurarea centralei ci baza de date

    afiseaza detalii despre centrala pentru client bazate pe tipul de centrala selectat

11.3.1 Apelare normala a centralei

    pentru apelare normala a centralei apasati aceasta tasta. Inainte de a trece la aceasta operatie utilizatorul Master trebuie sa apese 2 8 la tastatura conectata la centrala pentru a permite modemului sa detecteze apelul de la centrala.

Soft-ul nu apeleaza centrala imediat, dar afiseaza urmatorul ecran.

puteti alege sa nu apelati centrala apasind tasta Cancel. Pentru apelare apasati Dial.

11.3.2 AMC apeleaza centrala

    exista 2 tipuri de AMC manual si automat.

Automat - va suna centrala si apoi va raspunde, dupa un numar de secunde care a fost fixat programul va suna din nou centrala. Aceasta se fixeaza in ecranul "proprietati de apelare"

Manual - se raspunde prin apasarea unui buton, dupa un numar de secunde programul va suna centrala din nou.

Apasa "after 1 ring press the button" pentru a ridica receptorul, dupa un numar de secunde programul va suna centrala din nou.

11.3.3 Trimiterea datelor catre centrala

    cind sinteti conectati la centrala apasat acest buton si datele vor fi trimise catre centrala.

    cind sinteti conectati la centrala apasat acest buton si numai schimbarile unor parametrii vor fi trimise catre centrala.

11.3.4 Preluarea datelor din centrala

    cu centrala conectata la PC apasind acest buton veti lua datele din centrala

Va aparea o bara care arata cit din date se transmit de la centrala. Daca transferul esueaza atunci va aparea un mesaj de eroare. Daca se intimpla asa incercati din nou.

11.3.5 Verificarea detaliilor din centrala

    se verifica informatiile pe care le detine centrala cu cele inregistrate de PC

verificare - va descarca informatiile de la centrala si le va verifica cu ceea ce este stocat in PC.

Nr. de referinta - este un cod unic pe care-l introduceti pentru client. Acesta se introduce cind adaugati un client si de indata ce ati salvat nu-l miai puteti schimba.

Tipul centralei - exista o lista cu tipurile de centrale. Selectati tipul de centrala pe care-l are clientul. Centrala selectata aici va fi folosita cind se arata detaliile despre centrala.

Grup - arata greupul din care face parte clientul. Nu sepoate schimba aceasta din acest ecran, treuie sa te duci la ecranul de baza al clientului.

Titlu - e o lista care contine Mr, Mrs, Miss, Ms, other. Daca selectati other se poate alege orice.

Nume si prenume - introduce-ti numele clientului.

Adresa, ora, tara, cod postal - exista 4 linii pentru adresa si exista cimpuri diferite pentru tara, oras, cod postal.

Numar telefon - numarul de telefon al clientului.

Numarul telefon al centralei - este numarul de telefon la care va raspunde centrala, este utilizat cind apelati centrala.

Proprietatile apelarii - puteti seta proprietatile AMC individual. Vezi proprietatile apelarii pentru mai multe informatii.

Casetele pentru numerele de telefon - exista 3 astfel de casete pentru numere de telefon.

Note - orice alte informatii despre client pot fi introduse in aceasta caseta. Daca se apasa de doua ori pe mouse se va deschide o fereastra mai mare.

Capitolul 11.4 Setarile modemului

Procedura de programare la PC

Din ecranul principal apasa pe "Tools" apoi pe "Options" pentru a edita setari noi ale modemului. Va aparea ecranul "Options" Editati optiunile si apoi salvati

Explicarea optiunilor de programare

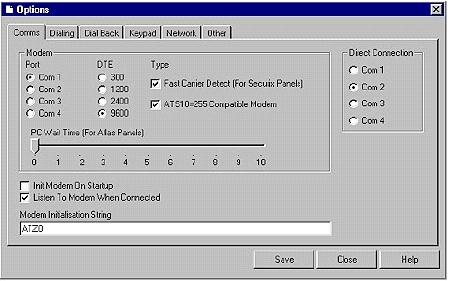

11.4.1 Configurarea optiunilor de programare

Modem port - alegeti com1, com2, com 3 sau com 4. Vedeti setarile din Windows ale modemului pentru a vedea la care port este atasat modemul.

Modem DTE - aceasta este viteza cu care modemul dvs. vorbeste cu calculatorul. Daca aveti un modem rapi atunci setati-l la 9600, daca este lent atunci puneti-l la 300. Daca modemul dvs. este la 300 baud atunci DTE trebuie pus la 300 baud.

Initializarea modemului la pornire - la fiecare deschidere a soft-ului trebuie facuta initializarea mademului altfel nu va putea sa apeleze centrala.

Ascultarea modemului la conectare - permite sa auziti zgomotul pe care-l face la comunicarea intre centrala si calculator. In mod normal cind utilizati modem auziti cum formeaza si comunica dar dupa aceea nu mai auziti nimic.

Detectare rapida - daca aveti un modem Rockwell nu verifica aceasta optiune, daca aveti un modem US Robotics verifica aceasta optiune. Daca vezi ca ai probleme de comunicare atunci este bine sa ai aceasta optiune neverificata dar incarcarea/ descarcare va fi inceata.

ATS 10=255 modem compatibil - majoritatea noilor modemuri

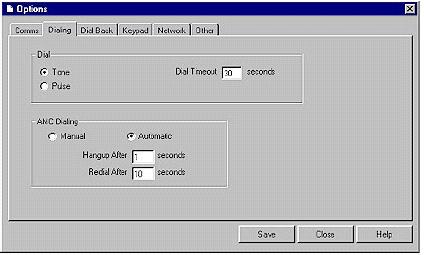

11.4.2 Optiuni de configurare a apelului

Tip apel - selectati ce tip de apel ton sau pulse foloseste telefonul dvs.

Timp de apelare - acest timp intervine cind soft-ul de pe calculator nu poate comunica cu centrala. Este recomandabil sa nu fie sub 20 secunde dar nici peste 60 secunde.

AMC apel - exista doua tipuri de apel AMC automat si maual

Automat - va suna centrala si apoi va raspunde, dupa un numar de secunde care a fost fixat programul va suna din nou centrala. Aceasta se fixeaza in ecranul "proprietati de apelare"

Manual - se raspunde prin apasarea unui buton, dupa un numar de secunde programul va suna centrala din nou.

Ridica dupa o perioada - este un numar de secunde dupa care soft-ul de pe calculator asteapta sa rapunda dupa ce a format numarul

Re-apeleaza dupa o perioada - este numarul de secunde dupa care re apeleaza.

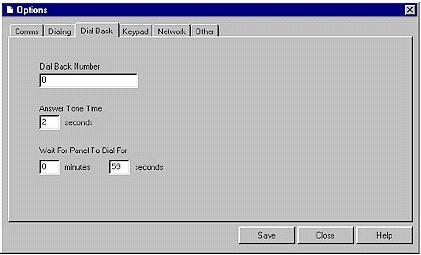

11.4.3 Optiuni de configurare de apelare

Numar de apeluri - este numarul dupa care centrala incepe sa faca apel.

Timp de raspuns - este in secunde intre 1 si 51. Este timpul cit asteapta centrala PC-ul sa raspunda dupa apelare.

AMC apel - exista doua tipuri de apel AMC automat si maual

Este asteptata centrala sa apeleze - acest timp este in minute si secunde. Este timpul cit asteapta PC-ul inainte de expirarea timpului.

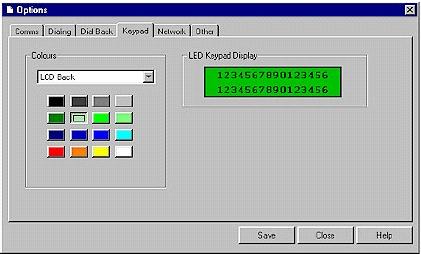

11.4.4 Optiuni de configurare a afisajului tastaturii

Puteti selecta culoarea afisajului tastaturii sau tastelor.

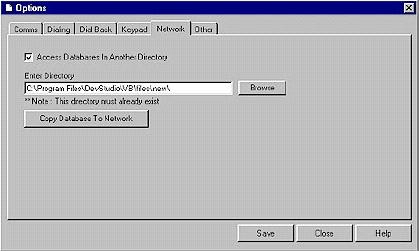

11.4.5 Optiuni de configurare a retelei

Permite sa se foloseasca intotdeauna alta baza de date. Aceasta poate sa fie un director in retea pe care sa-l imparta mai multe PC-uri in legatura cu acelasi client.

Daca setati aceasta pentru prima data atunci trebuie sa urmati 5 pasi. Daca deja ati setat reteaua atunci urmati pasii 2 si 4.

Creati un director in retea - folosind Windows Explorer creati un director in retea. Asigurati-va ca toti cei care folosesc soft-ul, au acces la acest director.

Selectati director-ul din ecranul de optiuni - introduceti numele directorului sau alegeti-l apasind browse.

Copiati baza de date - apasati butonul de copiere a bazei de date

Restartati soft-ul - iesiri din soft si restartati

Darea accesului altui PC in retea - Petru setarea altui PC in retea, repetati pasii 2 si 4.

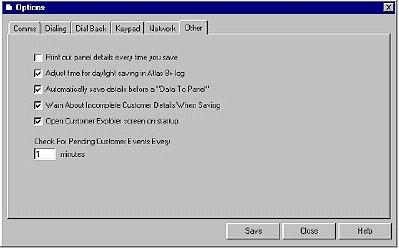

11.4.6 Configurarea altor optiuni

Imprimati de cite ori salvati - selectati aceasta optiune pentru a imprima la slavare

Detalii de Auto salvare inainte de a trimite date catre centrala - cu aceasta optiune se salveaza detaliile la care ati lucrat inainte de a trimite datele catre centrala. Daca exista vreo problema cu datele atunci acestea nu vor fi trimise. Cind vreti sa imprimati si exista o eroare la imprimare, datele vor fi totusi transmise.

Avertizare la salvare despre lipsa unor date despre client- cind editati informatii despre client, nu trebuie sa introduceti date in toate cimpurile. Cu aceasta optiune verificati sinteti atentionati asupra tuturor cimpurilor in care nu ati introdus date, pentru stoparea acestor mesaje invalidati aceasta optiune.

Puteti introduce o valoare intre 0 si 60 minute. Aceasta va afisa orice eveniment inmagazinat despre client. Ovaloare de "0" va invalida aceasta caracteristica.

Capitolul 12: Diagrama de legaturi si aplicatii

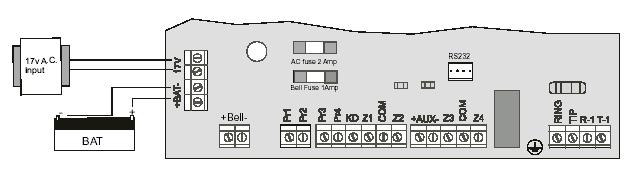

Capitolul 12.1: Matrix 832

17 V    Matrix 832 cere 17 V , transformator 21 VA sau 18 Vdc, 1,25 A..

+BAT    baterie pentru functionare in caz de caderea tensiunii de la retea

B+ + pentru sirena( protejata cu siguranta de 1 A)

B-                - pentru sirena

BT    tamper de sirena

GT    tamper global

NC    pentru utilizare cu versiunea de centrala cu releu

C    pentru utilizare cu versiunea de centrala cu releu

Pr1    releu 2 A, 24 V

Pr2    250 mA open colector

Pr3    250 mA open colector

Pr4    10 mA ( limita 50 mA )

RS232    conectare seriala cu calculatorul

KD    linie de date care se conectea la toate tastaturile/ extensiile din sistem.

Z1    zona programabila

COM    comun pentru zone

Z2    zona programabila

Z3    zona programabila

COM    comun pentru zone

Z4    zona programabila

+AUX-    alimentare auxiliara pentru detectori, tastaturi, etc.

Z5    zona programabila

COM    comun pentru zone

Z6    zona programabila

Z7    zona programabila

COM    comun pentru zone

Z8    zona programabila

RING    conexiune linie telefonica analogica

TIP    pentru conectare directa la linia telefonica

R1    conectare serie la linia telefonica

T1    conectare echipament linie telefonica

Sigurante de protectie

Siguranta sirena =1 A

Siguranta AUX= 1 A

Siguranta AC = 2 A

Capitolul 12.2 Matrix 424

17 V    Matrix 424 cere 17 V , transformator 21 VA sau 18 Vdc, 1,25 A..

+BAT    baterie pentru functionare in caz de caderea tensiunii de la retea

B+ + pentru sirena( protejata cu siguranta de 1 A)

C-                - pentru sirena

BT    tamper de sirena

GT    tamper global

NC    pentru utilizare cu versiunea de centrala cu releu

C    pentru utilizare cu versiunea de centrala cu releu

Pr1    500 mA open colector

Pr2    250 mA open colector

Pr3    250 mA open colector

Pr4    10 mA ( limita 50 mA )

RS232    conectare seriala cu calculatorul

KD    linie de date care se conectea la toate tastaturile/ extensiile din sistem.

Z1    zona programabila

COM    comun pentru zone

Z2    zona programabila

+AUX-    alimentare auxiliara pentru detectori, tastaturi, etc.

Z3    zona programabila

COM    comun pentru zone

Z4    zona programabila

RING    conexiune linie telefonica analogica

TIP    pentru conectare directa la linia telefonica

R1    conectare serie la linia telefonica

T1    conectare echipament linie telefonica

Sigurante de protectie

Siguranta AUX= 1 A

Siguranta AC = 2 A
