SPECIFICATII PRIVIND UTILIZAREA SISTEMULUI DE SUPRAVEGHERE DVR MATRIX

Nu este indicata restartarea sistemului DVR din butonul de power    si/sau reset de pe carcasa sistemului sau prin oprirea alimentarii cu tensiune a sistemului. Oprirea sau restartarea se face numai din program, cu acordul directorului de paza sau a personalului UTI pe baza de motive obiective.

Operatorul (dispecerul) are calitatea de operator (dispecer) ci nu de specialist tehnic in DVR-uri, tehnica de calcul sau programare, astfel orice modificari in program sau in configuratia sistemului o poate face numai personalul UTI. Operatorul trebuie sa cunoasca bine programul si sa opereze numai conform acestuia.

Orice defectiune se raporteaza in mod ierarhic astfel:

operatorul anunta seful de tura;

seful de tura anunta directorul de paza/securitate;

Directorul de paza/securitate anunta personalul UTI despre defectiunea aparuta cu detalii despre compartamentul/simptomatica defectiunii;

MANUAL SIMPLIFICAT DE UTILIZARE

Programul sistemului DVR MATRIX este compus din 4 (patru) module de program astfel:

Modulul DISPLAY

Modulul SEARCH

Modulul SETUP

Modulul BACKUP

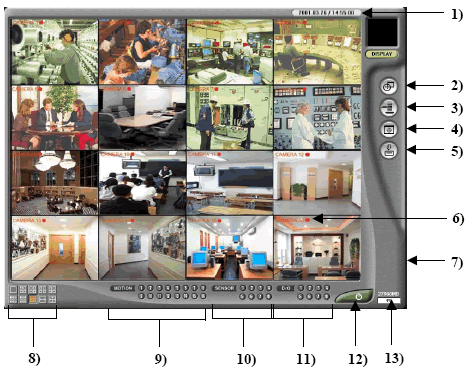

DISPLAY

Indicator    ptr. ora si data curenta;

Butonul SEARCH - prin click se ajunge in modulul SEARCH in care se pot cauta inregstrarile;

Butonul SETUP - prin click se ajunge in modulul SETUP in care se pot face setari si reglari in sistemul DVR

Butonul PTZ - NU SE FOLOSESTE

Butonul BACKUP - prin click se ajunge in modulul BACKUP in care se pot face copii (backup-uri) ale inregistrarilor;

Modul de inregistrare al camerelor;

Ecranul modulului DISPLAY

Butoane pentru moduri de vizualizare - 1, 4, 9, 16 camere

Indicatorul de stare pentru MOTION DETECTION (detectare de miscare)

Indicatoare de stare pentru sensori - NU SE FOLOSESTE;

Indicatoare de stare pentru iesiri digitale - NU SE FOLOSESTE;

Buton de iesire din program - prin click se iese din softul DVR si se opreste calculatorul;

Indicator pentru ocuparea HDD (hard disk)

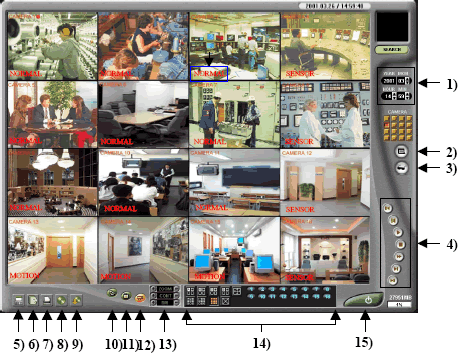

SEARCH

Fereastra de alegere a timpului de cautare a inregisrarilor - prin click pe sageata se alege ora si minutul dorit;

Butonul INDEX SEARCH - prin click se permite o cautare indexata a inregistrarilor la miscare (motion detection)

Butonul SHOW/HIDE - prin click se poate arata sau ascunde lista indexilor ptr. inregistrarile la miscare (motion detection);

Butoane de control la PLAYBACK;

Buton pentru salvarea unei imagini pe suport FDD in format BMP sau JPG

Buton pentru realizarea de conversie in format AVI. Conversia poate fi facuta pe cate o camera in parte

Buton pentru tiparirea la imprimanta a unei imagini dintr-o inregistrare

Buton pentru cautarea backup-urilor aflate pe alte medii de stocare

Buton pentru eject medii DAT, DVD, CDRW

Buton pentru cautarea backup-urilor din panorama - NU SE FOLOSESTE

Buton pentru vizualizarea calendarului

Buton pentru vizualizarea camerelor - culoarea albastra indica o camera activa, cuoarea gri indica o camera inactiva

ZOOM, CONTRAST si BRIGHTNESS - se poat ajusta prin click pe + sau -

Fereastra in care se vizualizeaza calendarul sau camerele active/inactive

Butonul EXIT - prin click se trece in modulul DISPLAY

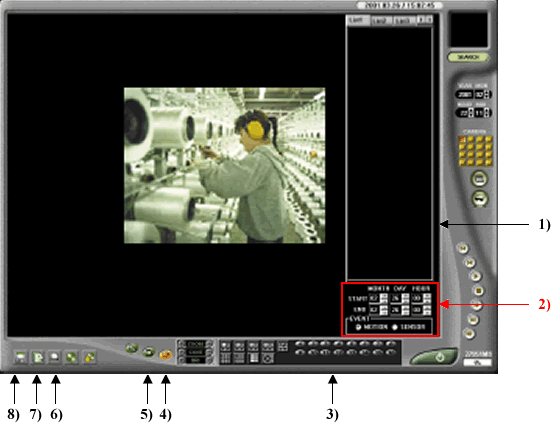

INDEX SEARCHING

CAUTAREA INDEXATA SE POATE FACE NUMAI PENTRU INREGISTRARI LA MISCARE (MOTION DETECTION) SI NUMAI PENTRU O CAMERA IN PARTE !!!

A.      In acest chenar apare lista indexata a inregistrarilor la miscare (motion detection)

B.      Fereastra in care se alege momentul de START si de SFARSIT (END) in care se cauta indexat.

ATENTIE !!! O CAUTARE INDEXATA PENTRU O PERIOADA DE 8 ORE DUREAZA INTRE 2-3 MINUTE. DACA SE ALEGE O PERIOADA MAI MARE INDEXAREA VA DURA MULT MAI MULT. IN TOT ACEST TIMP PROGRAMUL DVR VA AFISA O ETICHETA PE CARE VA SCRIE LOADING IMAGE SI VA CREA IMPRESIA CA DVR-UL S-A BLOCAT. PENTRU A EVITA ACEASTA SITUATIE SE RECOMANDA ALEGEREA DE PERIOADE DE PANA LA 5 ORE PENTRU INDEXARE - intre momentul START si momentul END ~ 5 (cinci) ore.

C.      Butoane pentru activarea camerei pe care se va face cautarea indexata

D.      Buton pentru vizualizare camere

E.       Buton pentru vizualizare calendar

F.       Buton pentru scos imagine la imprimanta

G.      Buton pentru conversia in format AVI a unei inregistrari. Durata inregistrarii se poate seta de operator

H.      Buton pentru salvarea pe Discketa (floppy disk 3,5") a unei imagini in format BMP sau JPG

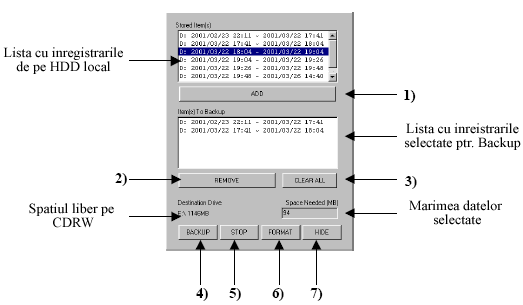

BACKUP

Butonul ADD - prin click se adauga inregistrarile in lista pentru backup

Butonul REMOVE - prin click se sterg inregistrarile selectate din lista pentru backup

Butonul CLEAR - prin click se sterg toate inregistrarile din lista pentru backup

Butonul BACKUP - prin click se incepe backup-ul listei cu inregistrari

Butonul STOP - prin click se opreste backup-ul

Butonul FORMAT - prin click se formateaza CDRW-ul

Butonul HIDE - prin click s ascunde fereastra de backup

BACKUP-UL SE POATE FACE NUMAI PE BLANKURI CDRW (REWRITEBLE) SI NUMAI DUPA FORMATAREA ACESTORA. PRIMA FORMATARE A CDRW DUREAZA INTRE 12 SI 18 MINUTE. PENTRU FORMATARILE ULTERIOARE SE POATE OPTA PTR. O FORMATARE RAPIDA (QUICK) CARE DUREAZA MAX. UN MINUT.
