Alcatuirea peretilor din zidarie

Alcatuirea peretilor din zidarie

Modalitatile de alcatuire a peretilor din zidarie sunt conditionate de urmatorii factori:

- pozitia in cadrul constructiei;

- rolul in cadrul constructiei;

- materialul de baza;

- structura zidariei.

In functie de acesti factori principiile, de alcatuire a peretilor din zidarie pot fi urmatoarele:

1 Peretii portanti exteriori pot fi realizati din:

caramida plina presata;

caramida cu goluri verticale (GVP);

blocuri din beton cu agregate usoare;

blocuri din BCA.

Peretii exteriori portanti vor avea, de regula, grosimea constanta pe toata inaltimea constructiei. in cazul in care, din conditiile de rezistenta, este necesara ingrosarea lor, aceasta se face, de regula, spre interior. Peretii exteriori trebuie sa aiba grosimea minima de o caramida sau un bloc, in cazul in care conditiile de rezistenta si de stabilitate precum si cele de izolare termica, nu impun o grosime mai mare. Golurile din peretii portanti trebuie sa fie, pe cat posibil, uniform distribuite de-a lungul peretelui astfel ca plinul dintre doua goluri (spaletul) sa fie capabil sa satisfaca conditiile de rezistenta si stabilitate. in zonele seismice peste gradul 7 se vor evita spaletii din zidarie simpla, introducandu-se stalpisori.

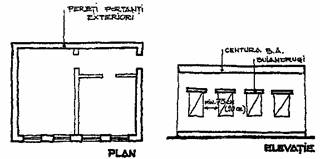

Fig. 9 Pereti portanti exteriori

2 Peretii despartitori neportanti au rol de compartimentare si sunt realizati, de obicei, independent de structura de rezistenta sau in conlucrare cu aceasta, in cadrul unor structuri din zidarii portante. in acest caz, rol de pereti de contravantuire ai structurii de rezistenta. Ei se rigidizeaza de peretii portanti prin tesere sau prin ancoraje, realizate din bare de otel beton Φ6, asezate in rosturile orizontale ale zidariei, la 60 cm inaltime. Peretii despartitori cu grosimea de 7,5 cm se executa cu mortar marca M 50 minimum, iar cei de 12,5 cm, cu mortar marca cel putin M 25.

3 Peretii despartitori cu supralumina sau cei care nu ating tavanul se rigidizeaza cu contraforti de zidarie sau cu montanti rigizi, stalpisori din beton armat ancorati, jos si sus, in plansee.

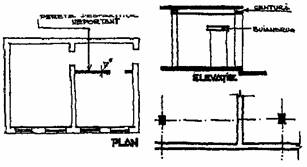

Fig. 10 Pereti interiori neportanti

4 Peretii interiori de umplutura sunt acei pereti care se realizeaza dependent de o structura de rezistenta din beton armat avand rolul de compartimentare si, eventual, de realizare a unor zonari antifoc sau cu rol de izolare fonica. Ei se realizeaza din urmatoarele materiale:

caramizi sau blocuri ceramice

blocuri din beton cu agregate usoare

blocuri si placi din BCA

blocuri si placi din ipsos

caramizi si piese presate din sticla.

De obicei acesti pereti se ancoreaza de elementele de beton armat (stalpi, stalpisori) prin ancore metalice, rigle din profile indoite la rece etc. in scopul rigidizarii lor de structura de rezistenta.

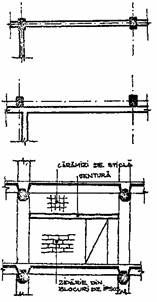

Fig. 11 Pereti de umplutura

5 Peretii portanti interiori se realizeaza din urmatoarele materiale:

caramida plina presata

caramida cu goluri verticale (GVP)

blocuri din beton cu agregate usoare

blocuri din BCA

Peretii portanti interiori trebuie sa aiba grosimea minima de o caramida sau un bloc (25 cm), in cazul in care necesitatile de rezistenta si stabilitate precum si cerintele de izolare fonica nu impun prevederea unei grosimi mai mari. Grosimea acestor pereti mai este determinata din conditiile impuse de prevenirea incendiilor sau de efectele exploziilor, in functie de sarcina termica, de categoria de pericol de incendiu si de rolul de compartimentare (perete antifoc sau pereti pentru intarzierea propagarii incendiului). Marirea grosimii peretilor portanti interiori la nivelurile inferioare se va face pe cat posibil simetric cu exceptia celor de la rosturile de dilatatie sau la case de scari.

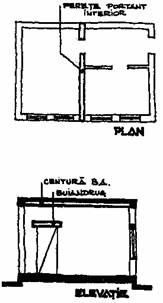

Fig. 12 Perete interior portant

6 Peretii de subsoluri, atunci cand nu pot fi realizati din beton, se realizeaza din zidarie mixta beton si caramida plina, in majoritatea cazurilor. Peretii din zidarie mixta pot fi portanti sau neportanti. De asemenea ei pot fi prevazuti cu izolatie hidrofuga impotriva apelor de infiltratie, protectia hidroizolatiei realizandu-se cu zidarie de protectie din caramida plina in grosime de 7,5 cm. Marca caramizii se prevede 100 cu mortar M 50. Pentru realizarea legaturilor, la fiecare al patrulea rand se aseaza o caramida transversal, la interval de maximum 1 m in lungul zidului. Caramizile asezate transversal alterneaza pe inaltimea zidului. La cel mult un metru, se prevede un rand de caramizi transversal. Betonul se toarna in straturi succesive, cu pauza necesara pentru intarirea mortarului din zidarie de caramida in caz contrar existand pericolul prabusirii acesteia.



Fig.13 Pereti de subsol din zidarie mixta

7 Peretii exteriori in trei straturi se folosesc la constructiile industriale atunci cand este necesar un grad mare de izolare termica, din cauza conditiilor de microclimat interior (umiditate relativa a aerului foarte ridicata). Ei pot fi alcatuiti din acelasi material pentru zidarie (caramida) sau pot avea o structura mixta (caramida + BCA, caramida + blocuri de beton cu agregate usoare). Aceste materiale sunt folosite in functie de caracteristicile lor si de rezistenta la diverse medii.

Peretii in trei straturi pot fi executati cu strat de aer la mijloc sau cu izolatie termica. Este necesara, in orice caz, teserea zidariei, cel putin din metru in metru, atat pe orizontala cat si pe verticala.



Fig.14 Pereti in trei straturi

8 Peretii exteriori de umplutura se realizeaza, de obicei atunci cand, din diverse motive, nu este posibila folosirea prefabricatelor din beton sau BCA (panouri orizontale sau verticale, rame, etc.) Acesti pereti sunt realizati din aproape toate materialele pentru zidarie si au, in general, structuri complexe, din cauza necesitatii iluminatului natural si a cailor de acces spre interior. Ei au grosimile stabilite prin calcul, in functie de gradul de izolare termica necesara, rezultata ca urmare a zonei climatice, a conditiilor interioare de microclimat (umiditate relativa, temperatura, etc.).

Fig. 15 Pereti exteriori de umplutura
