Universitatea Technica Gh. Asachi, Iasi

Facultatea de Constructii si Instalatii

Sectia: ICE



Practica de organizare si conducere

Practica s-a efectutat la santierul firmei Bilman, situat in comuna Oituz,judetul Bacau.

Obiectivul lucrarii este construirea unei locuinte individuale de locuit (p+m).

Inceputul orelor de practica a corespuns cu startul deschiderii santierului.

Practica tehnologica

Trasarea

Cu ajutorul planului de orientare zonala al casei s-au stabilit punctele in care au fost puse balizele.Dupa stabilirea balizelor,pe baza carora s-au stabilit punctele de extrem ale cladirii, cu ajutorul unei rulete de 150 de m si cu planul de fundatii s-au trasat liniile de inter-ax ale fundatiei. Pe aceste linii s-a trasat cu var, astfel incat ele sa fie vizibile in momentrul sapaturii.

Saparea fundatiei

Sapatura s-a executat cu ajutorul unui buldo-excavator Zepelin care avea cupa de 30 cm.Deoarece latimea santurilor de fundatie trebuiau sa fie de 50 de cm, s-a folosit si forta umana pentru a corecta in urma utilajului santul de fundare, care are latimea de 50 cm si adancimea de 90 cm.

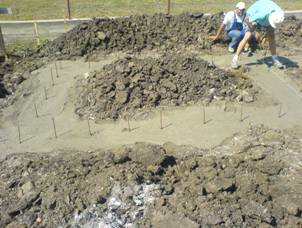

Turnarea talpii de fundare

La acest proces s-a ales ca materie prima un beton de clasa C12/15(0-31)-T3/T4 adus de la statia de betoane din localitatea Onesti cu o betoniera cu capacitate de 10 metri cubi.Deoarece au fost nevoie de 28,31 metri cubi s-au efectuat 3 transporturi. Betonul a fost imrasstiat in radier cu ajutorul fortei umane.

In betonul proaspat s-au aplicat mustati de prindere pentru armatura care va fi ulterior montata.

Timpul de executie al acestor prime trei procedee de lucru a durat pe duarata a 10 ore de lucru.

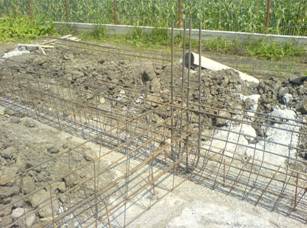

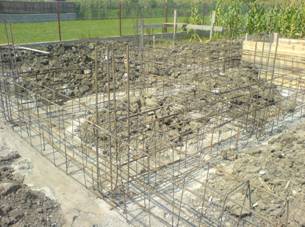

Montarea armaturii din fundatie

Grinzile de funddare au fost executate de doi fierari la depozitul societatii care a efectuat luccrarea. S-au folosit etrieri din ol de Ǿ6 cu dimensiunea de 85*40 cm. S-au folosit cate 9 bare de PC Ǿ14 pe exteriorul cladirii si 6 bare de PC Ǿ14 pe interiorul cladirii.Tot odata la fata locului s-a pregatit armatuta de la baza piciarelor stalpilor.Stalpii exteriori avand cate 4 bare de PC Ǿ16 iar cei interiori cate 4 bare de PC Ǿ14, toti stalpii avand etrieri de 20*20cm din OL Ǿ6. Durata de fasonare si de montare a grinzilor a durat cca 8 ore de lucru.

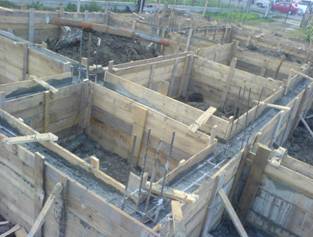

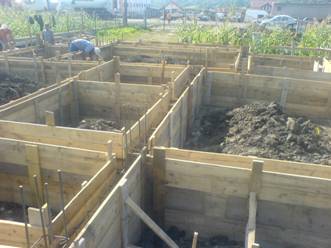

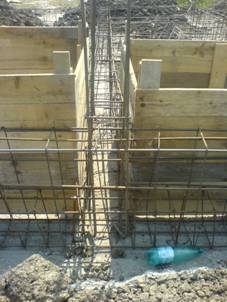

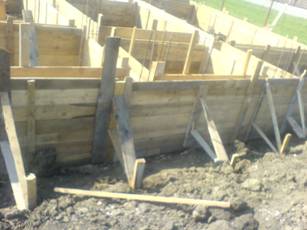

Cofrare

S-au folosit panouri de cofraj din lemn realizate la fata locului de 2 dulgheri.Procesul a durat 8 ore.

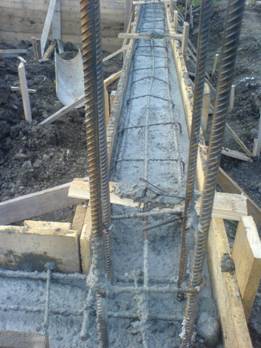

Turnarea betonului pentru grinda de fundare

La acest proces s-a ales ca materie prima un beton de clasa C16/20(0-16)-T3/T4 adus de la statia de betoane din localitatea Onesti cu o betoniera cu capacitate de 10 metri cubi.Deoarece au fost nevoie de 24,19 metri cubi s-au efectuat 3 transporturi. Betonul a fost imrasstiat in radier cu ajutorul fortei umane.Procesul a durat 4 ore.

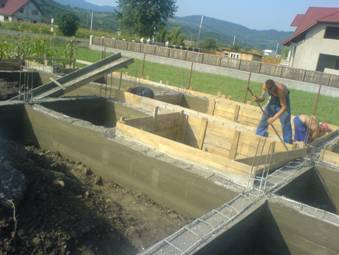

Decofrarea grinzilor de fundare

Decofrarea grinzilor s-a facut doar in interiorul radierului, deoarece cofrajul exterior a fost lasat la o inaltime suficienta astfel incat el sa foloseasca si la turnarea placii.Procesul a durat 3 ore.

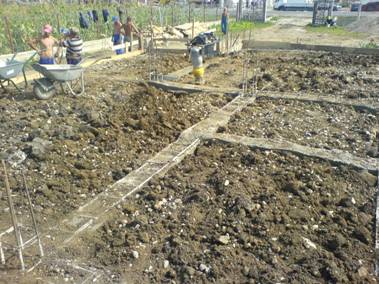

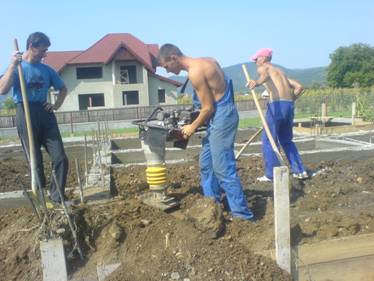

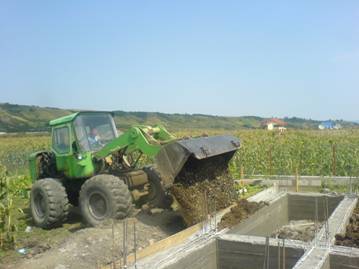

Umplerea si compactarea

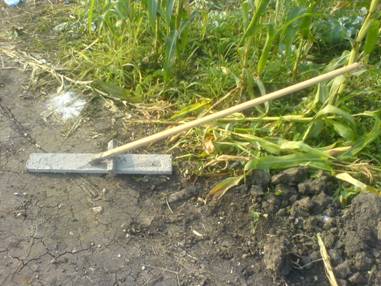

Umplerea s-a facut cu ajutorul unei vole de capacitate mare si cu ajutorul fortei umane. S-a folosit pamantul rezultat din sapaturile ulterioare plus inca 9 cupe de pamant.Dupa fiecare strat de 50 cm imprastiat s-a facut compactarea cu ajutorul unei "broaste". La suprafata s-a turnat un strat de 5 cm de balast.Procesul a durat 10 ore.

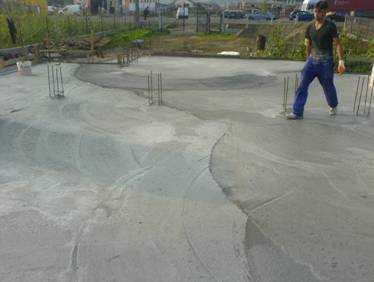

Turnarea placii

La turnarea placii s-a folosit plasa de 4 si s-a ales ca materie prima un beton de clasa C16/20(0-16)-T3/T4 adus de la statia de betoane din localitatea Onesti cu o betoniera cu capacitate de 10 metri cubi.Deoarece au fost nevoie de 17,3 metri cubi s-au efectuat 2 transporturi. Betonul a fost imrasstiat in radier cu ajutorul fortei umane.Procesul a durat 9 ore.

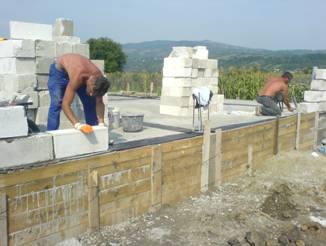

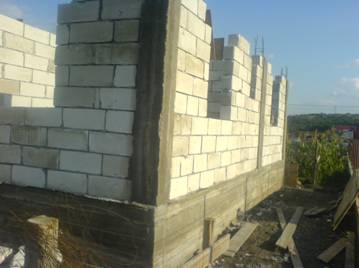

Trasarea zidurilor si ridicarea lor

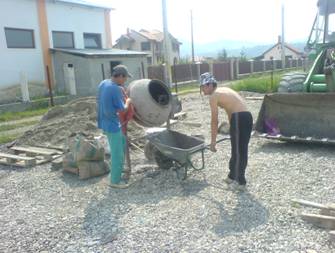

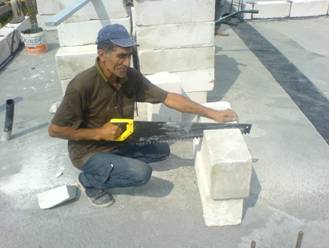

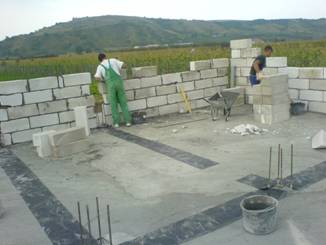

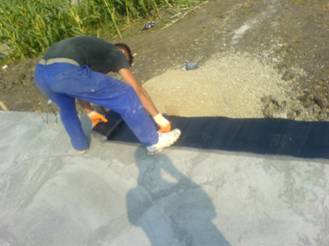

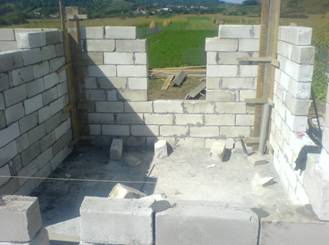

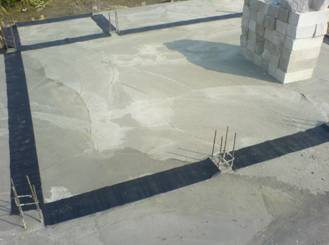

Trasarea s-a efectuat prin masurari luand ca reper tot balizele. S-au trasat liniile inter-ax, acestea fiind evidentiate cu ajutorul plinciului cu oxid rosu. S-au batut cuie pe linii, apoi pe acestea au fost asezate fasii de carton bituminat cu membrana.S-a inceput zidirea incepand de la colturile fiecarui zid, folosindu-se BCA de 20, astfel incat sa se poata lega o ata de orientare la capetele fiecarui rand pt a obtine un zid fara "burta".S-a verificat ca zidul sa fie drept cu ajutorul bolobocului. Mortarul a fost pregatit la o betoniera cu capacitate de 185 de l.Procesul a durat 16 ore de lucru.

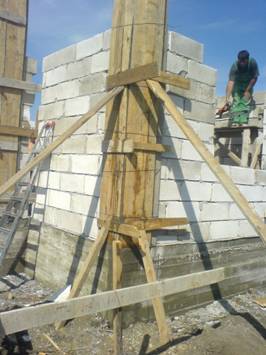

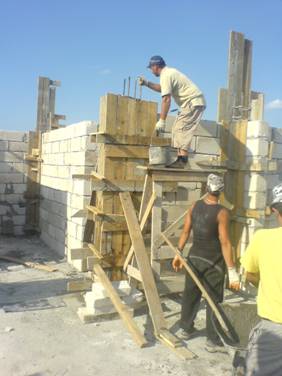

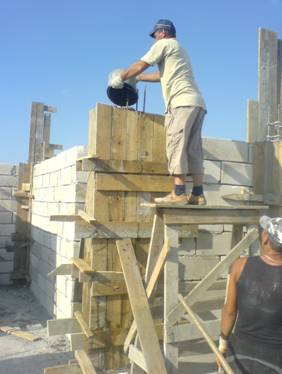

Confectionarea montarea si turnarea stalpilor

Stalpii s-au confectionat dinbare de 3 m din PC de Ǿ16, pentru stalpii marginali, si de PC Ǿ14 pentru stalpii interiori. S-au folosit etrieri de 20*20 cm din OL Ǿ6 din 15 in 15 cm. Pentru turnare s-a folosit cofraj de lemn si popi de lemn, confectionati la fata locului. Betonul a fost turnat manual fiind pregatit intr-o betoniera de 285 de l, fiid nevoie de 2,1 m cubi de beton de clasa C12/15(0-16) T3-T4.Procesul a durat 18 ore.

Decofrarea stalpilor

Pentru aacest proces au fost nevoie de aprozimativ 6 ore de lucru.

B. Practica de organizare

Prezentarea solutiilor

-solutia pentru fundatie: Datorita stratificatiei terenului s-a optat pentru o fundatie de tip radier general cu grinzi de fundare asezat pe:

-o perna de balast realizata prin turnarea in straturi de 20-25cm pentru o compactare cat mai buna;

-un strat cu o grosime de10cm beton de egalizare;

-solutia pentru structura de rezistenta: s-a ales o structura de rezistenta pe stalpi si zid de sprijin.

-solutia pentru compartimentari: Compartimentarile dintre apartamente s-a realizat din zidarie BCA de 20 cm iar in interiorul apartamentelor s-a optat pentru pereti din BCA de 10 cm.

Constructii pentru organizarea santierului cu caracter productiv:

-statii beton: Statia de beton din municipiul Onesti

-gospodarii agregate: balastul a fost depozitat in incinta santierului

-depozite materiale: in santier s-au facut depozite pentru armaturi, cofraje si balast

Constructii pentru organizarea santierului cu caracter social-administrativ:

-birouri: Sediul firmei contractoare este in imediata apropiere

-vestiare, locul de luat de masa, w.c.-uri au fost realizate in apropierea santierului

Constructii pentru organizarea santierului cu caracter utilitar:

-s-a realizat imprejmuirea intregului santier pentru o delimitare mai buna.

-accesul utilajelor/echipamentelor pe santier se face prin locuri prestabilite si amenajate.

-retelele de alimentare cu energie: santierul a fost racordat la reteaua generala de furnizare a energiei.

Studiul activitatii supervisorilor:

au loc sedinte la fiecare inceput si sfarsit de saptamana sau la aparitia anumitor probleme, existand cate o persoana specializata pe partea de structura, pe partea de arhitectura si pe partea de instalatii. Aceste persoane sunt responsabile cu respectarea graficului de executie a lucrarilor.
