Analiza statica - Grinda tip support



Obiectivele studiului:

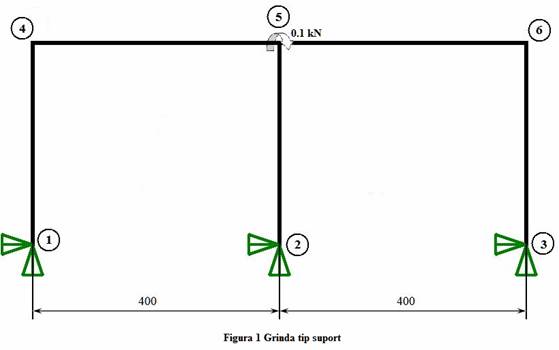

determinarea deplasarilor nodale, reactiunilor si tensiunilor pentru grinda tip suport din figura (E=210000 MPa, A=900 mm2, v =0,3)

Definirea geometriei structurii

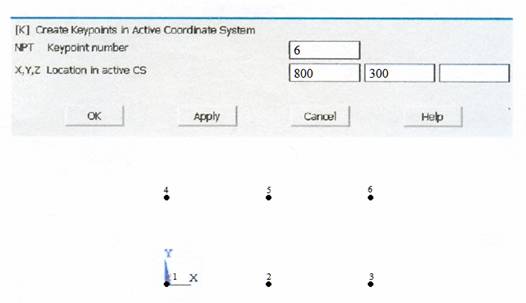

Geometria strueturii se defineste eu ajutorul primitivelor geometriee oferite de programul de studiu. In aeest eaz struetura se va construi utilizand punetele eheie (key points), numerotate si prezentate in figura 1. Definirea punetelor cheie se face folosind meniul preprocesare modelare creare puncte cheie in sistemul de coordonate activ. Valorile coordonatelor x, y sunt cele prezentate in tabelul1.

Punet

Coordonate

x

y

1

0

0

2

400

0

3

800

0

4

0

300

5

400

300

6

800

300


Obs. Unitatile de masura nu sunt specificate in cadrul programului, prin urmare unitatile de masura utilizate trebuie sa fie corente si de acelasi tip.

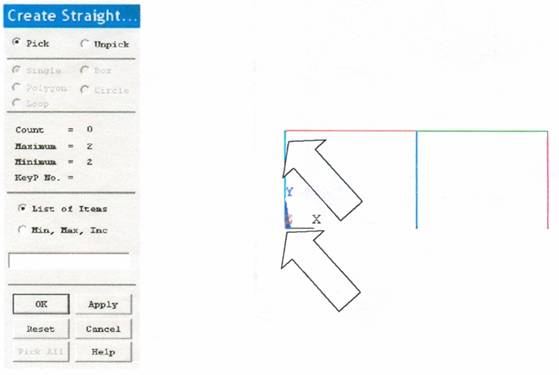

Punctele cheie construite vor fi conectate prin linii; acestea se construiesc selechind din meniul principal preprocesare modelare creare linie linie linie dreapta. eu ajutorul mouse-ului se selecteaza punctul1 prin click, apoi se selecteaza punctul2, rezultand linia 12, s.a.m.d.

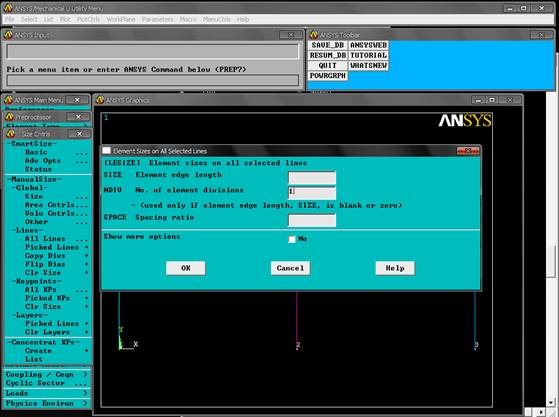

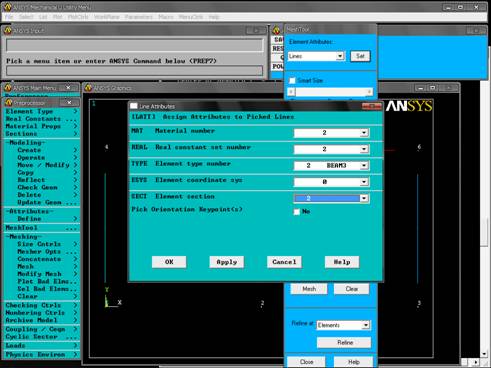

Discretizarea structurii se va face utilizand un element de tip 'link' si un element de tip "beam", cu urmatoarele caracteristici:



2 noduri

2 grade de libertate pe fiecare nod u, v (w) sectiune transversala (arie)

deformatie initiala

caracteristici mecanice

specific pentru intindere compresiune NU preia incovoiere

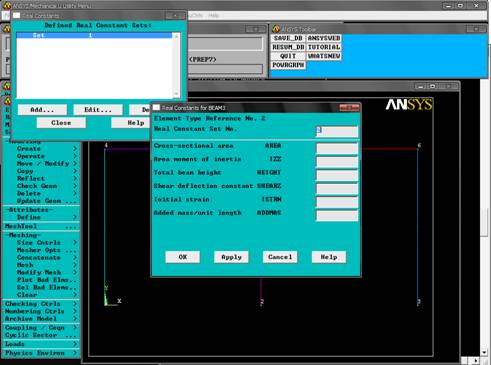

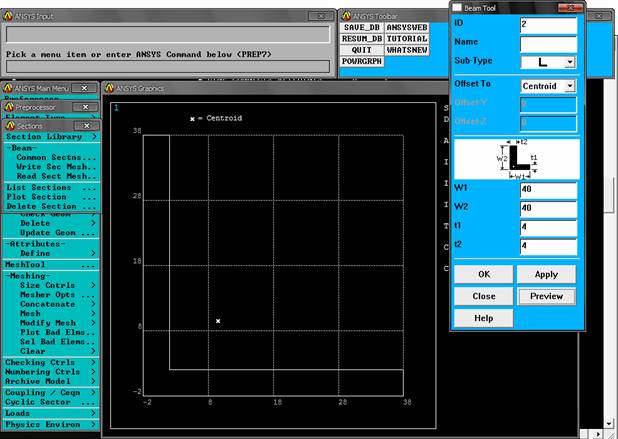

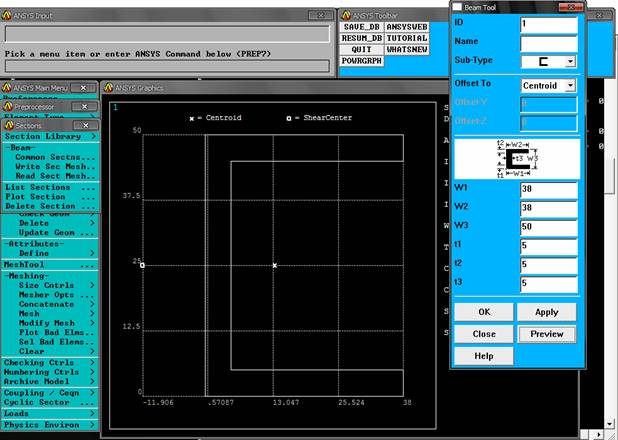

Definirea secpunii transversale se face in meniul preprocesare constante reale adauga editeazii Isterge. Prin click se obtine fereastra in care se specifica aria sectiunii transversale.

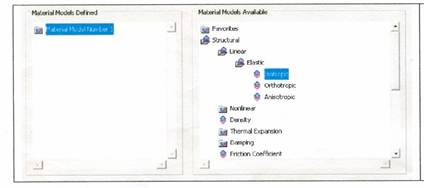

Definirea caracteristicilor mecanice se face in

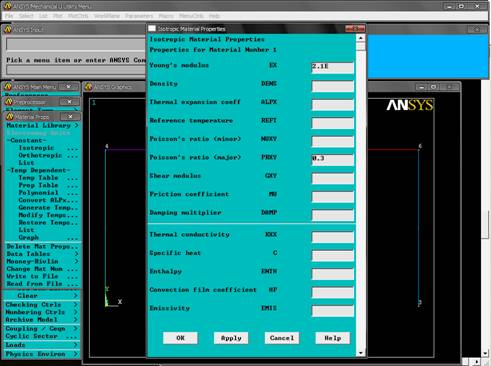

meniul preprocesare proprietati de materialmodele de material. Prin click se obtine fereastra in care se specifica carcteristicile mecanice ale materialului.





Solieitarile grinzii tip suport se definese din meniul solutie deftnire solicitare aplica.

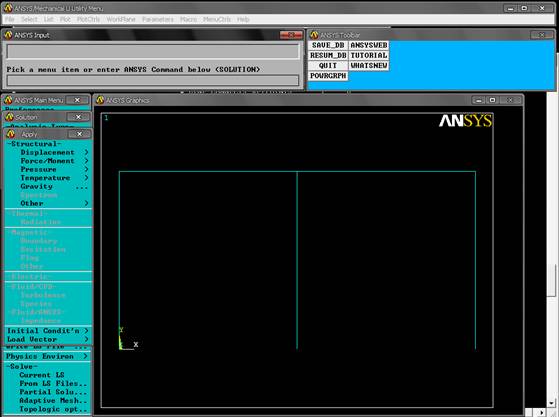

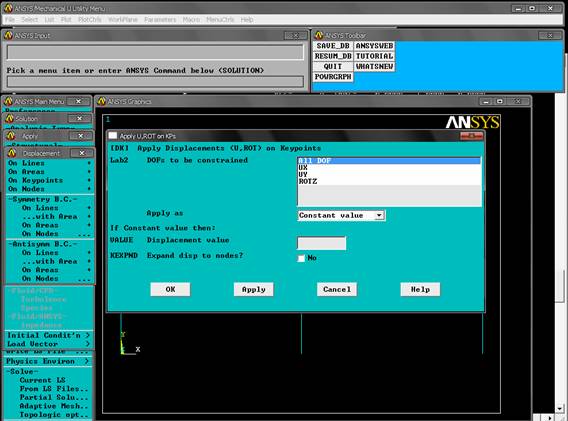

Reazemele grinzii tip suport se introduc ca deplasari restrictionate utilizand meniul solutie deftnire solicitare aplicii structuralii deplasare in puncte cheie (in punctele 1, 2 si 3).

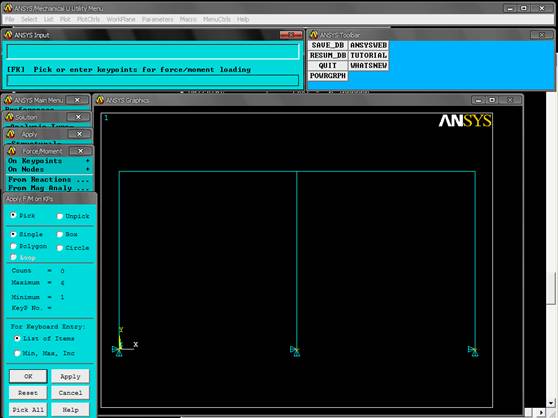

Forte1e ce solicita grinda tip suport se introduc utilizand meniul solutie deftnire solicitare aplica structuralaforta moment in puncte cheie (in punctul 5).

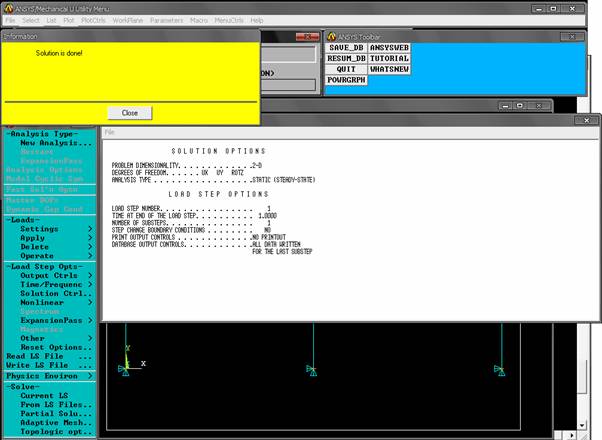

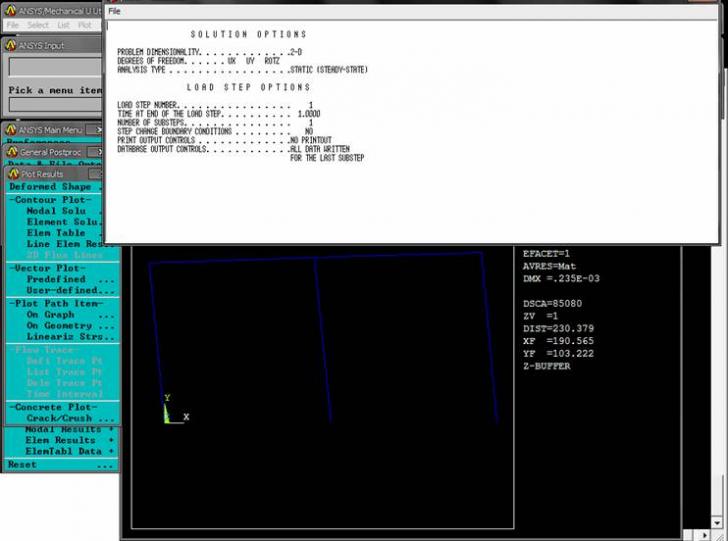

Pentru rezolvarea problemei din meniul principal se selecteaza solutie rezolva solicitare curenta. Programul va afisa un sumar cu parametrii de rezolvare.




Problema este rezolvata daca programul afiseaza, fara erori mesajul de finalizare a rezolvarii.


Postprocesare desenare rezultate forma deformata
