NIKE Maior |
Centrale termice de perete cu camera de combustie deschisa si tiraj natural pentru incalzire si producere instantanee a apei calde menajere
NIKE 21 Maior @
NIKE 24 Maior @
|
|
CARACTERISTICI GENERALE
Seria NIKE Maior @ cuprinde centrale termice de perete cu camera de combustie deschisa si tiraj natural destinata incalzirii si producerii de apa calda menajera.
Gama este constituita din doua modele cu aprindere electronica cu puteri utile de 21.000 kcal/h (24,4 kW) si 24.000 kcal/h (27,9 kW).
Reglarea si controlul se realizeaza de catre o placa electronica cu microprocesor care permite racordarea centralei la Comanda la Distanta Amico (optionala).
Circuitul hidraulic este dotat cu un schimbator apa-gaz din cupru, un by-pass automat pentru instalatia de incalzire si un grup hidraulic din alama unde este inserata valva hidraulica cu 3 cai ce permite, in functie de necesitate, circularea apei incalzite in schimbatorul primar prin instalatia de incalzire sau prin schimbatorul cu placi din otel INOX pentru producerea instantanee a apei calde menajere.
Toate modelele sunt prevazute de serie cu o functie anti-inghet care le protejeaza pana la o temperatura a ambientului de minim -5sC.
|
|

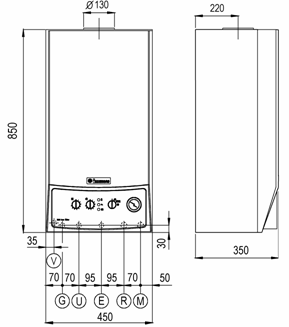

- DIMENSIUNI PRINCIPALE SI RACORDURI
DIMENSIUNI (mm)
|
|
INALTIME |
LUNGIME |
ADANCIME |
|
NIKE 21 /24 |
850 |
450 |
350 |
RACORDURI
|
|
GAZ |
APA SANITARA |
INSTALATIE INCALZIRE |
||
|
|
G |
U |
E |
R |
M |
|
NIKE 21 /24 |
1/2 |
1/2 |
1/2 |
3/4 |
3/4 |
V - racord electric
G - alimentare cu gaz
U - iesire apa calda menajera
E - intrare apa rece
R - retur instalatie incalzire
M - tur instalatie incalzire
|
|

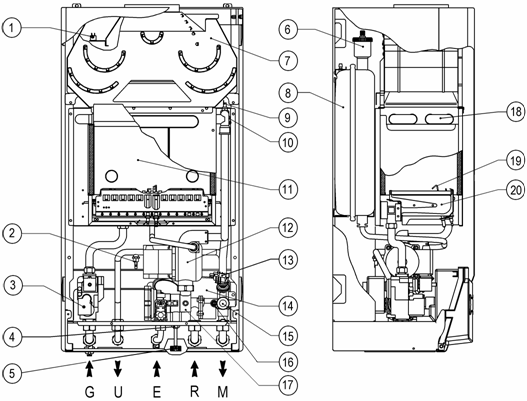

COMPONENTE PRINCIPALE
1 Termostat de siguranta cos
2 Sonda NTC reglare ACM
3 Valva de gaz
4 Robinet de umplere instalatie
5 Robinet de golire instalatie
6 Valva de aerisire automata
7 Colector de fum
8 Vas de expansiune
9 Sonda NTC reglare si limita incalzire 10 Termostat de siguranta supratemp.
11 Camera de combustie
12 Pompa de circulatie
13 Presostat apa instalatie
14 Schimbator cu placi
15 Supapa de siguranta 3 bar
16 Surub reglare by-pass
17 Valva hidraulica cu 3 cai
18 Schimbator primar
19 Electrozi de aprindere/relevare
20 Arzator
|
|

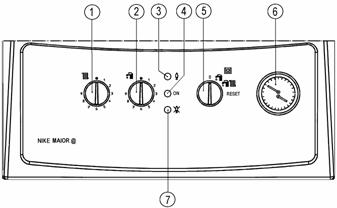

1 - Selector de temperatura incalzire
2 - Selector de temperatura apa calda menajera
3 - Led galben semnalizare functionare arzator
4 - Led verde semnalizare prezenta tensiune
5 - Intrerupator Oprit / Vara si CDA / Iarna / Reset
6 - Termomanometru centrala termica
7 - Led rosu semnalizare blocare aprindere
|
|
|
NIKE Maior S @ |
Centrale termice de perete cu camera de combustie deschisa si tiraj natural numai pentru incalzire.
NIKE 21 Maior S @
|
|
- CARACTERISTICI GENERALE
Modelul NIKE 21 Maior S @ este un generator cu aprindere electronica numai pentru incalzire cu putere termica utila de 21.000 kcal/h (24,4 kW).
Reglarea si controlul se realizeaza de o placa electronica cu microprocesor care permite racordarea centralei la Comanda la Distanta Amico (optionala).
Aparatul este dotat cu un schimbator apa-gaz din cupru si este dotat de serie cu o functie anti-inghet care le protejeaza pana la o temperatura a ambientului de minim -5sC.
|
|

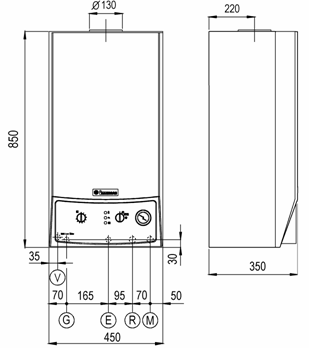

- DIMENSIUNI PRINCIPALE SI RACORDURI
DIMENSIUNI (mm)
|
INALTIME |
LATIME |
ADANCIME |
|
850 |
450 |
350 |
RACORDURI
|
GAZ |
APA SANITARA |
INSTALATIE |
|
|
G |
E |
R |
M |
|
1/2 |
1/2 |
3/4 |
3/4 |
V - racord electric
G - alimentare cu gaz
E - intrare apa rece
R - retur instalatie incalzire
M - tur instalatie incalzire
|
|
COMPONENTE PRINCIPALE
1 - Termostat de siguranta cos
2 - Valva de gaz
3 Robinet de golire instalatie
4 Robinet de umplere instalatie
5 - Valva de aerisire automata
6 Colector de fum
7 - Vas de expansiune
8 Sonda NTC reglare si limita incalzire 9 Termostat de siguranta supratemp.
10 Camera de combustie
11 Pompa de circulatie
12 Presostat apa instalatie
13- Supapa de siguranta 3 bar
14- Schimbator primar
15 Electrozi de aprindere/relevare
16 Arzator
|
|

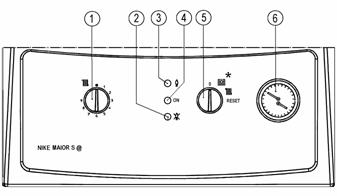

PANOUL DE COMANDA
1 - Selector de temperatura incalzire
2 - Led rosu semnalizare blocare aprindere
3 - Led galben semnalizare functionare arzator
4 - Led verde semnalizare prezenta tensiune
5 - Intrerupator Oprit / Vara si CDA / Iarna / Reset
6 - Termomanometru centrala termica
|
|

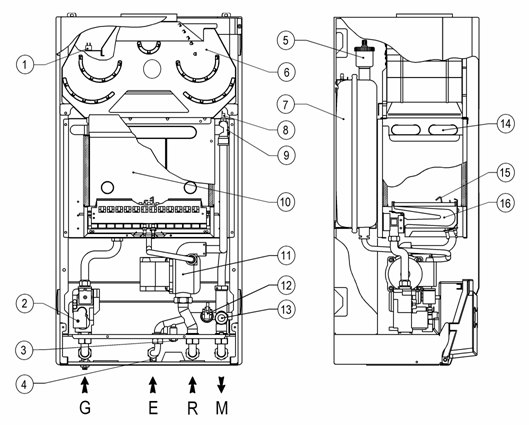

NIKE Maior 21-24 @
NIKE Maior 21 S @

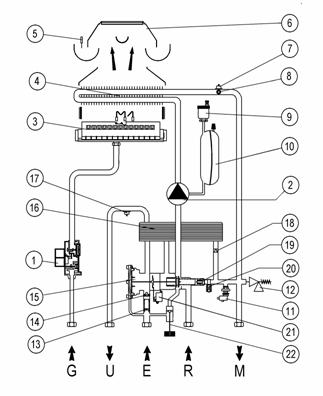

1 - Valva de gaz
2 - Pompa de circulatie
3 - Arzator
4 - Schimbator primar
5 - Termostat de siguranta cos
6 - Colector fum
7 - Sonda NTC reglare si limita
8 - Termostat de siguranta supratemperatura
9 - Valva de aerisire automata
10- Vas de expansiune
11- Presostat de minim instalatie
12- Supapa de siguranta 3 bar
13- Obturator de debit minim (*)
14- Limitator de flux (*)
15- Valva hidraulica cu 3 cai (*)
16- Schimbator sanitar (*)
17- Sonda NTC sanitara (*)
18- Valva unidirectionala (*)
19- By-pass automat (*)
20- Surub de reglare by-pass (*)
21- Micro-intrerupator fluxostat sanitar (*)
22- Robinet de umplere
G - Alimentare cu gaz
U - Iesire apa calda (*)
E - Intrare apa sanitara
R - Retur instalatie
M - Tur instalatie
(*) numai pentru versiuni cu producere de apa calda menajera

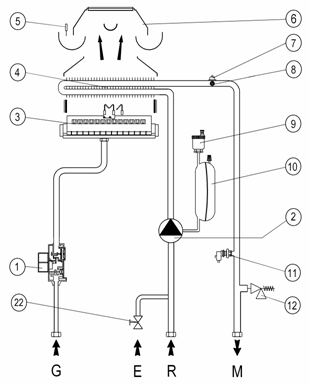

CIRCUITUL PRIMAR (CIRCUITUL DIN CENTRALA)
Circuitul primar cu dispozitivele de control si de siguranta relative, este pus in functiune de fiecare data cand intervine o cerere atat de incalzire cat si de tip sanitar.
- FUNCTIONARE
Caldura continuta in fumul produs de combustie este absorbita de lamelele din cupru ale schimbatorului apa-gaz (4) care, la randul sau, o cedeaza apei circulate prin interiorul sau de catre pompa centralei (2).
La versiunile numai pentru incalzire (S) apa este introdusa direct in instalatie, in timp ce la centralele termice cu producere de apa sanitara poate fi deviata la interiorul unui schimbator instantaneu cu placi (16) din otel INOX.
Aceasta depinde de pozitia valvei hidraulice cu 3 cai (15) care, in repaus, permite circulatia agentului primar prin tevile de tur (M) si retur (R) ale instalatiei, in timp ce in urma unei prelevari sanitare ii provoaca acestuia devierea catre schimbatorul sanitar (16).

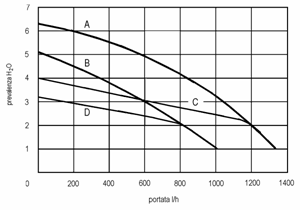

- GRAFICUL DEBIT SARCINA HIDRAULICA
Forma curbei care reprezinta raportul dintre debit si sarcina hidraulica disponibila pentru instalatie depinde de turatia de functionare a pompei si de utilizarea sau nu a by-pass-ului instalatiei de incalzire (optional la versiunile S).
Curbele reprezentate in graficul alaturat se refera la:
- A = Pompa de circulatie la turatia maxima cu by-pass inchis
- B = Pompa de circulatie la turatia a doua cu by-pass inchis
- C = Pompa la turatia maxima cu by-pass-ul deschis
- D = Pompa la turatia a doua cu by-pass-ul deschis
NIKE 21 Maior @
Debit [l/h]
![Text Box: Sarcina hidraulica [m H2O]](../../files/instalatii/263_poze/image021.gif){kind=small}
NIKE 24 Maior @
Debit [l/h]
![Text Box: Sarcina hidraulica [m H2O]](../../files/instalatii/263_poze/image024.gif){kind=small}
NIKE 21 Maior S @ (numai incalzire)
Debit [l/h]
- POMPA DE CIRCULATIE
Functioneaza pe returul circuitului primar si este fixata pe grupul hidraulic monobloc din bronz.
Prinderea la grupul monobloc este realizata prin intermediul unui racord filetat, iar schimbatorul primar si vasul de expansiune sunt racordate cu ajutorul tubulaturilor asamblabile prin imbinare (2) cu garnitura de etansare tip O-ring (3) care sunt blocate cu ajutorul unor sigurante metalice (1).
Pompele utilizate difera in functie de puterea centralei (vezi graficele debit-sarcina hidraulica).
- SCHIMBATORUL PRIMAR
Este un schimbator lamelar apa-gaz cu tevi cu aripioare din cupru la a carui iesire (tur) este pozitionat senzorul NTC de incalzire (6) si termostatul de siguranta supratemperatura (2).
Cele patru tevi din care este constituit sunt conectate in serie (1) si dimensiunile sale difera in functie de puterea centralei.
Este racordat la iesirea din pompa (tur) si la turul circuitului primar prin intermediul tevilor mufate (3) ce etanseaza cu O-ringuri (5) blocate de cleme de siguranta adecvate (4).
Tur Retur
- SISTEME DE SIGURANTA SI CONTROL
By-pass automat pentru instalatia de incalzire (1)
(numai pe versiuni combinate)
Garanteaza circulatia apei in circuitul primar chiar si atunci cand rezistenta ridicata a instalatiei nu o permite.
Functioneaza intre turul si returul circuitului primar si este accesibil dupa ce se separa grupul hidraulic cu trei cai in cele doua bucati din care este compus.
Poate fi exclus (inchis) actionand in sens orar asupra surubului de reglare a by-pass-ului (2).
La versiunile numai pentru incalzire (S) by-pass-ul este optional si este montat intre tuburile de tur si retur ale instalatiei.
Grup de umplere a instalatiei (5)
Este un robinet intercalat intre circuitul centralei si intrarea apei reci sanitare care permite aducerea in presiune a instalatiei de incalzire.
Locasul sau se afla in partea inferioara a grupului monobloc in care este infiletat.
Presostat apa instalatie (3)
Este un presostat absolut care releva presiunea din interiorul circuitului primar.
Locasul sau este practicat in grupul de bronz si este cuplat la un micro-intrerupator care impiedica functionarea arzatorului cand presiunea relevata este inferioara valorii de 0,3 bari.
Evita supraincalzirea schimbatorului principal.
Supapa de siguranta 3 bar (4)
Evita ca in circuitul de incalzire sa fie depasita valoarea presiunii de siguranta (3 bar). Este infiletata in partea anterioara a grupului hidraulic de care este fixata cu un surub cu cap imbus.
Interventia sa provoaca evacuarea apei din teava de tur.
Valva de aerisire automata (6)
Permite evacuarea automata a substantelor gazoase prezente eventual in circuitul de incalzire al centralei.
Este insurubata pe parte cu apa a vasului de expansiune.
Vasul de expansiune (7)
Compenseaza variatiile de volum determinate de incalzirea apei si permite limitarea variatiilor de presiune ale acesteia.
Este inserat in partea posterioara a aparatului si este racordat la pompa de circulatie prin intermediul unui tub asamblat prin imbinare (8).
Are o capacitate de 8 l si o presiune de preincarcare de 0,8 bar.
Tur instalatie
|
|
CIRCUITUL HIDRAULIC

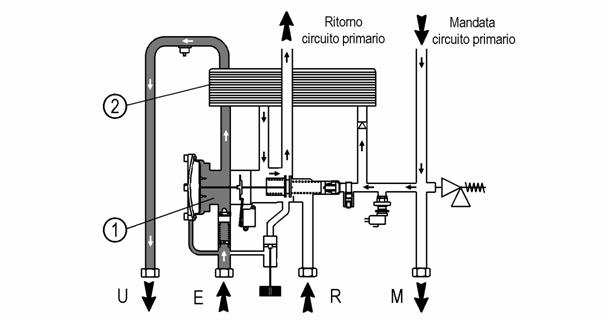

CIRCUITUL SECUNDAR (CIRCUITUL SANITAR)
Retur circuit primar Tur circuit primar
Versiunile cu producere instantanee dispun de un circuit hidraulic secundar care intra in functiune numai in momentul efectuarii unei prelevari de apa calda menajera.
- FUNCTIONARE
O cerere sanitara presupune trecerea de apa rece prin valva cu 3 cai (1) si in consecinta deplasarea ei in pozitia de functionare (vezi functionare valva cu 3 cai hidraulica).
Acest lucru determina inchiderea tevii de retur (R) si deschiderea concomitenta a pasajului catre schimbatorul sanitar (2).
In acest mod este impiedicata circulatia in instalatia de incalzire, insa este permisa circulatia prin schimbatorul cu placi (2) care, prin peretii sai, cedeaza apei reci caldura continuta in apa din circuitul primar (vezi schimbator sanitar).
In aceasta faza este apoi exclusa functia de incalzire fata de care producerea de apa calda are prioritate.
- SCHIMBATORUL SANITAR
Este un schimbator de caldura apa-apa compus din placi de otel INOX suprapuse una peste cealalta (15 la versiunea 21 si 19 la versiunea 24) pe a caror suprafata curg in contracurent apa din circuitul primar si apa rece sanitara, si prin intermediul carora se produce schimbul termic dintre cele doua lichide.
Pentru a reduce la minim formarea de calcar, pe intrarea agentului primar este inserata o valva unidirectionala (2) care evita cresterea temperaturii schimbatorului pe durata functionarii in faza de incalzire.
Etansarea racordurilor hidraulice este realizata prin intermediul a patru garnituri O-ring (1) care permit asamblarea sa prin imbinare direct pe grupul hidraulic monobloc.
Retur circuit primar Iesire apa calda Tur circuit primar Intrare apa rece

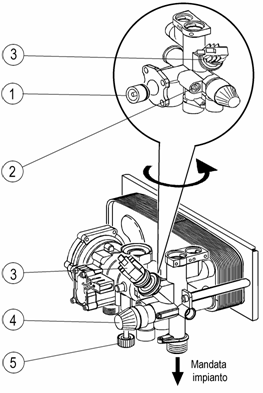

In cazul unei cereri sanitare, valva are sarcina de a devia fluxul circuitului primar de la instalatia de incalzire la schimbatorul cu placi.

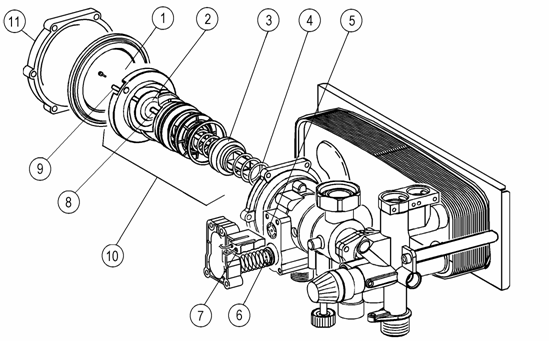

Valva cu 3 cai este parte integranta a grupului hidraulic monobloc din bronz si cuprinde o zona in care este relevata trecerea de apa sanitara si una unde se produce devierea agentului termic din circuitul primar al centralei termice.
Nucleul valvei consta dintr-un ansamblu de etansare din noryl (10), care poate fi extras din grupul hidraulic dupa ce s-a scos capacul (11) si membrana (1).
La seria Maior @ atat cartusul asamblat utilizat in productie cat si cel pre-asamblat disponibil ca piesa de schimb, sunt interschimbabile cu cele montate pe versiunile MAIOR precedente, desi utilizeaza axe (8 - 9) cu diametrul de 3 mm si O-ringuri din EPDM peroxid ce le confera o rezistenta mai mare la solicitarile mecanice si chimice.
La intrarea apei reci este inserat un limitator de flux (5) a carui valoare difera in functie de puterea aparatului (8 l/min la versiunile 21 si 10 l/min la versiunile 24).
Pozitia de repaus (incalzire)
Impulsul exercitat de arcul (4) mentine lipit de scaunul sau obturatorul (3) si in acest mod provoca inchiderea circulatiei catre schimbatorul sanitar si deschiderea simultana catre tubul de retur al instalatiei (R).
In urma unei cereri de incalzire, functionarea pompei permite circulatia prin instalatia de incalzire prin intermediul tevilor de tur (M) si retur (R).
RETUR POMPA
- Pozitia de functionare (sanitara)

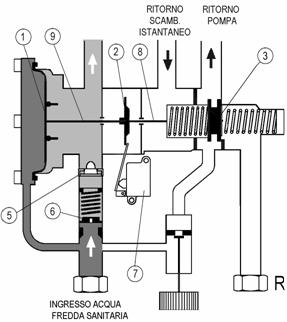

Prelevarea de apa sanitara genereaza o circulatie in interiorul valvei prin obturatorul sanitar (6).
Acesta reprezinta o ingustare (tub venturi) in aval de care presiunea apei este inferioara fata de cea din amonte.
Cu un debit de cel putin 1,85 l/min si o presiune dinamica de 0,4 bar, diferenta de presiune dintre cele doua puncte este capabila sa provoace deplasarea membranei (1).
Miscarea este transmisa axelor (8-9) si discului (2) care provoaca la inceput deplasarea obturatorului (3) si ca urmare inchiderea micro-intrerupatorului sanitar (7) fapt ce determina alimentarea pompei de circulatie si a placii de modulare.
In aceasta situatie teava de retur (R) este inchisa, in timp ce trecerea catre schimbatorul cu placi este deschisa permitand astfel circularea apei din circuitul primar prin interiorul acestuia.
La terminarea prelevarii diferenta de presiune din amonte si din aval de obturatorul sanitar (6) se anuleaza, permitand valvei sa revina in pozitia de repaus.
INTRARE
APA RECE SANITARA RETUR POMPA RETUR
SCHIMBATOR CU PLACI
|
|
Circuitul este compus dintr-un arzator atmosferic si dintr-o valva de tip modulant, care permit combustia gazului respectiv reglarea debitului sau.
Alimentarea electrica a bobinelor principale (3) provoaca deschiderea ambelor obturatoare interne ale valvei permitand in acest mod trecerea gazului catre arzator.
Debitul/presiunea de iesire este apoi reglata actionand asupra stabilizatorului valvei gaz prin intermediul bobinei de modulare (1).
Prin intermediul duzelor (7) ale arzatorului, combustibilul este injectat in tuburile Venturi (rampe) in interiorul carora se realizeaza amestecul aer-gaz care ulterior va fi aprins de scanteia produsa de electrodul de aprindere (5).
Valva de gaz (Honeywell VK 4105M) este echipata cu doua bobine principale comandate de circuitul de control al aprinderii (placa de aprindere) si o a treia controlata de placa de modulare.
Pe valva se efectueaza reglajele presiunii maxime si minime de iesire (vezi reglajele de gaz).
Bobine electrice principale (3)
Sunt doua bobine de tip ON-OFF care sunt alimentate (230 V CA) de catre circuitul de aprindere al placii electronice atunci cand este necesara aprinderea arzatorului.
Sunt conectate in serie si alimentate de la tensiune de retea redresata prin intermediul unei punti de diode aflate in interiorul conectorului de racordare (2).
Bobina de modulatie (1)
Este o bobina de joasa tensiune care este comandata de placa electronica de modulare.
Actioneaza aspra stabilizatorului valvei de gaz si permite varierea presiunii de iesire in mod proportional cu semnalul in curent continuu de care este parcursa
- ARZATORUL
Arzatorul este compus din tuburi Venturi orizontale (6) in care gazul este injectat de tot atatea duze (7) montate pe colectorul de gaz (8).
Numarul de duze, al caror diametru variaza in functie de gazul utilizat (vezi datele tehnice), este de 13 la versiunile de 21.000 kcal/h si 15 la versiunile de 24.000 kcal/h.
Aprinderea este realizata de catre placa electronica care controleaza atat electrodul de aprindere (5) cat si pe cel de relevare (4).
Electrozii de aprindere (5)
Sunt comandati de circuitul de aprindere al placii electronice care provoaca o descarcare electrica intre cei doi electrozi.
Sunt pozitionati pe partea anterioara a arzatorului intre prima si a doua rampa.
Electrodul de relevare (4)
Este controlat de placa electronica si releva realizarea aprinderii arzatorului.
Este pozitionat pe partea anterioara a arzatorului pe rampa alaturata electrozilor de aprindere.
|
|
Reglarea presiunilor maxime si minime se executa actionand aspra valvei de gaz si se efectueaza respectand valorile prezentate in tabelele relative fiecarui tip de centrala, pentru tipul de gaz corespunzator.
Masurarea se realizeaza utilizand un manometru racordat la iesirea valvei de gaz (6).

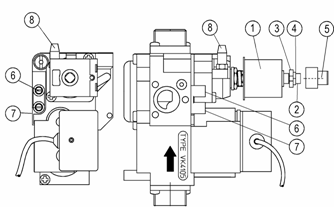

- VALVA VK 4105 M (cu capacel de protectie galben)
Reglarea presiunii minime
- Dupa ce ati intrerupt alimentarea electrica a bobinei de modulare (*), actionati in sens orar asupra surubului 3 pentru a creste presiunea la arzator si in sens anti-orar pentru a o reduce.
Reglarea presiunii maxime
(de efectuat dupa reglarea presiunii minime)
- Efectuati o preluare de apa calda menajera dupa ce ati reglat selectorul de temperatura la maxim.
Actionati
in sens orar asupra piulitei 4 pentru a creste presiunea la
arzator si in sens anti-orar pentru a o reduce.

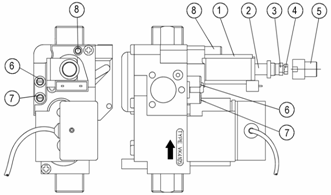

1) Bobina de modulare 5) Capacel de protectie galben
2) Cartus bobina modulare 6) Priza presiune iesire valva gaz
3) Piulita de reglare putere minima 7) Priza presiune intrare valva gaz
4) Piulita de reglare putere maxima 8) Stut racordare tub compensare
- VALVA VK 4105 M-M cu flanse integrate (cu capacel de protectie transparent)
Reglarea presiunii maxime
- Efectuati o preluare de apa calda menajera dupa ce ati reglat selectorul de temperatura la maxim.
Actionati in sens orar asupra piulitei 3 pentru a creste presiunea la arzator si in sens anti-orar pentru a o reduce.
Reglarea presiunii minime
(de efectuat dupa reglarea presiunii maxime)
- Dupa ce ati intrerupt alimentarea electrica a bobinei de modulare (*), actionati in sens orar asupra surubului 4 pentru a creste presiunea la arzator si in sens anti-orar pentru a o reduce.
1) Bobina de modulare 5) Capacel de protectie transparent
2) Cartus bobina de modulare 6) Priza presiune iesire valva gaz
3) Piulita de reglare putere minima 7) Priza presiune intrare valva gaz
4) Piulita de reglare putere maxima 8) Stut racordare tub compensare
(*) numai la centralele termice echipate cu placa de modulare B&P, atunci cand bobina de modulare este decuplata clipesc alternativ ledurile H1(galben) si H2 (rosu).
- TRANSFORMAREA PENTRU FUNCTIONAREA CU ALT TIP DE GAZ
Adaptarea la un tip de gaz diferit de cel pentru care centrala a fost prevazuta din fabricatie, se realizeaza utilizand kiturile corespunzatoare (pentru metan sau GPL) furnizate la cerere de catre Immergas.
Transformarea consta in inlocuirea duzelor arzatorului si in mutarea puntii METAN - GPL (S1) aflata pe placa de modulare.
Presiunile maxima si minima sanitara vor fi reglate apoi pe valva de gaz in modul descris mai sus.
Se efectueaza apoi reglarea puterii maxime in faza de incalzire si a presiunii de aprindere a arzatorului (vezi tabelul de mai jos) actionand asupra trimmer-elor respective montate pe placa de modulare (vezi functionarea placii de modulare).
|
|
Metan |
GPL |
|
NIKE 21 Maior @ / 21 Maior S @ |
25 |
50 |
|
NIKE 24 Maior @ |
25 |
50 |
|
|

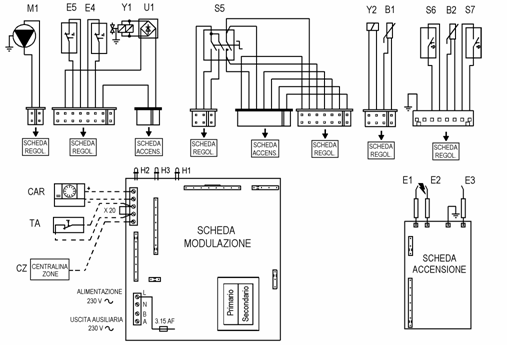

CIRCUITUL ELECTRIC
PLACA MODUL. PLACA MODUL. PLACA APRINDERE IESIRE
AUXILIARA 230 V ALIMENTARE 230 V PLACA
DE GESTIUNE ZONE PLACA APRINDERE PLACA MODUL. PLACA MODUL. PLACA MODUL. PLACA MODUL. PLACA
DE MODULARE PLACA
DE APRINDERE
Circuitul electric al centralelor termice NIKE Maior @ este gestionat de o placa electronica care controleaza functionarea generatorului si la care sunt conectate dispozitivele electrice ale aparatului.
Dispozitivele de control si siguranta inserate in circuit actioneaza in parte la tensiunea din retea, iar pe de alta la joasa tensiune.
CIRCUITUL DE 230 V AC
SISTEME de SIGURANTA si CONTROL
|
Electrod de relevare (E3) |
Releva realizarea aprinderii arzatorului, prin ionizarea flacarii de care este acoperit. Este conectat la circuitul de aprindere/relevare al placii de reglare. |
|
|
|
|
|
|
Siguranta fuzibila |
Intrerupe alimentarea circuitului atunci cand curentul absorbit creste peste 3,15A. Este montata pe placa de modulare. |
Sigurante fuzibile 3,15 A 250 V |
|
|
|
|
|
Siguranta cos (E5) |
In cazul unui tiraj scazut al cosului intrerupe alimentarea la bobinele principale ale valvei de gaz (Y1). Este asezat pe hota colectoare de fum. |
Termostat clicson cu doua contacte |
|
|
|
|
|
Siguranta la supratemperatura (E4) |
La depasirea temperaturii de siguranta (115sC) intrerupe alimentarea la bobinele principale ale valvei de gaz (Y1). Este pozitionat la iesirea schimbatorului principal. |
Termostat clicson cu doua contacte |
COMPONENTE ALIMENTATE LA 230 V CA
|
Circuit control aprindere (PLACA DE APRINDERE) |
Este comandat de placa de modulare atunci cand este ceruta aprinderea arzatorului. Controleaza dispozitivele necesare aprinderii (bobine principale, valve de gaz, electrozi de aprindere) si relevarii flacarii (electrod de relevare). Cablajul electric ale centralei termice este prevazut pentru utilizarea de placi electronice B&P. In eventualitatea utilizarii unei placi Brahma, este necesara inversarea celor doua cabluri de racordare ale intrerupatorului de reset al selectorului general S5. N.B. instructiunile pentru executarea acestei operatii sunt reprezentate in scheme electrice NIKE Maior @ aflate in catalogul de Scheme electrice. |
|
Pompa de circulatie (M1) |
Este alimentata de placa de modulare atunci cand exista o cerere de tip sanitar, incalzire sau anti-inghet. Permite circulatia in circuitul primar. |
|
|
|
|
Electrozi de aprindere (E1-E2) |
Provoaca o descarcare electrica la contactul cu care amestecul aer-gaz se aprinde. Sunt comandati de transformatorul de aprindere al circuitului de aprindere. |
|
|
|
|
Placa de modulare |
Este alimentata atunci cand intrerupatorul general este in pozitie VARA sau IARNA. (vezi functionarea placii de modulare) |
|
|
|
|
Valva de gaz (Y1) (bobine principale) |
Este alimentata de la circuitul de aprindere atunci cand este necesara aprinderea arzatorului. Permite trecerea gazului spre arzator. |
CIRCUITUL DE JOASA TENSIUNE
SISTEME DE SIGURANTA si CONTROL
|
Placa gestiune zone (CZ) (optionala externa) |
Permite functionarea centralei termice cu 3 valve de zona sau pompe externe controlate de termostate de ambient corespunzatoare. Zona 1 este controlata (orare si temperaturi) prin intermediul CDA. |
Vezi functionare placa de gestiune zone |
|
|
|
|
|
|
|
Comanda la distanta (CDA) (optionala externa) |
Permite controlul la distanta al generatorului (intrerupator VARA/IARNA, reglare si indicare temperatura, vizualizare alarma, reset, etc.) si indeplineste functia de cronotermostat saptamanal. |
Vezi functionare Comanda Amico (CDA) |
|
|
|
|
|
|
|
|
In functie de pozitie permite : |
|
|
|
Intrerupator general (S5) |
0
RESET |
circuit de joasa tensiune nealimentat functionare sanitar (numai versiuni combinate) si CDA (optional) - functionare sanitar si incalzire - deblocare dupa interventie siguranta lipsa aprindere, supratemperatura si cos (pozitia RESET opereaza la tensiunea din retea inchizand un contact ce actioneaza asupra placii de aprindere) |
Intrerupator dublu cu 3 pozitii + reset |
|
|
|
|
|
|
Intrerupator sanitar (S6) (numai versiuni combinate) |
In urma unei prelevari de apa sanitara actioneaza asupra placii de reglare provocand functionarea pompei de circulatie (M1) si abilitand-o pe cea a arzatorului. In repaus abiliteaza functionarea in faza de incalzire. |
Intrerupator cu doua contacte |
|
|
|
|
|
|
|
Presostat de minim (S7) |
Actioneaza asupra placii de modulare intrerupand alimentarea la pompa de circulatie (M1) si la placa de aprindere atunci cand presiunea circuitului primar din centrala este inferioara valorii de 0,3 bar. |
Intrerupator cu doua contacte |
|
|
|
|
|
|
|
Senzor incalzire (B1) |
Permite placii de modulare sa releve temperatura apei de tur a circuitului primar. Defectarea sa blocheaza functionarea arzatorului atat la incalzire cat si in faza sanitara. Este pozitionat la iesirea schimbatorului principal. |
Senzor NTC 10 kOhm 25sC |
|
|
|
|
|
|
|
Senzor sanitar (B2) (numai versiuni combinate) |
Permite placii de modulare sa releve temperatura apei menajere. Defectarea sa blocheaza functionarea arzatorului in faza sanitara. Este inserat in teava de apa calda menajera la iesirea schimbatorului in placi. |
Senzor NTC 10 kOhm 25sC |
|
|
|
|
|
|
|
Termostat de ambient (TA) (optional extern) |
Abiliteaza functionarea in faza de incalzire atunci cand temperatura ambientului este inferioara celei cerute. In caz de instalare a CDA termostatul de ambient trebuie sa fie decuplat fara a se reface puntea existenta initial X20P1. |
Intrerupator cu doua contacte |
|
COMPONENTE ALIMENTATE LA JOASA TENSIUNE
|
Bobina de modulare (Y2) |
Este alimentata de placa de modulare cu un curent continuu variabil. Permite varierea presiunii de gaz la arzator. |
|
|
CIRCUITUL ELECTRIC

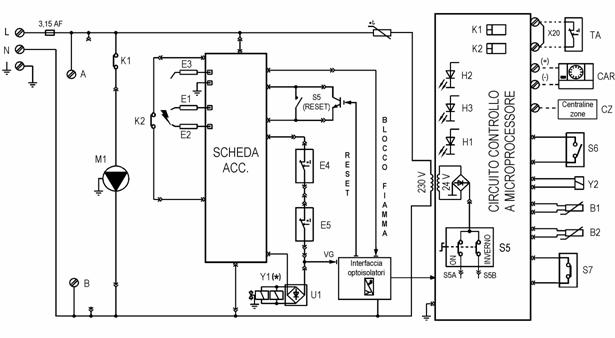

FAZA DE INCALZIRE
B L O C A R E F L A C A R A Placa de gestiune zone Interfata optoizolatori PLACA
DE APRINDERE
(*) Numai la valva de gaz Honeywell VK 4105, bobinele principale ale valvei de gaz sunt alimentate la tensiunea din retea, redresata prin intermediul unei punti de diode (U1) (puntea de diode este inserata in conectorul de racordare la valva)
Functionare cu termostat de ambient
Cu intrerupatorul general (S5) in pozitia IARNA se alimenteaza placa de modulare si abiliteaza functionarea in faza de incalzire.
Inchiderea contactului termostatului de ambient (TA) pune in functiune pompa de circulatie (M1) prin intermediul contactului releului K1.
Daca presostatul de apa al instalatiei (S7) masoara in circuitul primar o presiune superioara valorii minime (intrerupator S7 inchis) si daca temperatura relevata de senzorul NTC al incalzirii (B1) este inferioara celei reglate pe panoul de comanda cu potentiometrul de incalzire, placa inchide contactul releului de cerere (K2).
Aceasta face ca circuitul de aprindere (PLACA DE APR.) sa initieze ciclul de aprindere alimentand la inceput electrozii de aprindere (E1 - E2) si apoi, cu consensul termostatului de siguranta la supratemperatura (E4) si al termostatului cosului (E5), alimenteaza ambele bobine ale valvei de gaz (Y1).
Realizarea aprinderii arzatorului este relevata tot de catre circuitul de aprindere (PLACA DE APR.) prin intermediul electrodului de ionizare (E3).
Functionare cu Comanda la Distanta Amico
Intrerupatorul general (S5) in pozitia VARA si CDA alimenteaza placa de modulare si comanda la distanta (CDA).
Daca conditiile relevate de comanda la distanta (CDA) cer aprinderea in faza de incalzire (selector VARA/IARNA in pozitia IARNA, temperaturii de incalzire reglata superioara celei relevate de senzorul de incalzire (B1), temperatura ambientului reglata superioara celei relevate), placa alimenteaza pompa de circulatie (M1) prin intermediul releului K1 si aprinderea se produce asa cum a fost descris mai sus.
N.B. : In ambele cazuri la fiecare stingere datorita atingerii temperaturii fixate a agentului termic, circuitul de modulare blocheaza functionarea arzatorului in regim de incalzire pentru un interval de 180 secunde ce poate fi redus la 30 secunde actionand asupra puntii S2 (vezi functionare placa de modulare).
CIRCUITUL ELECTRIC

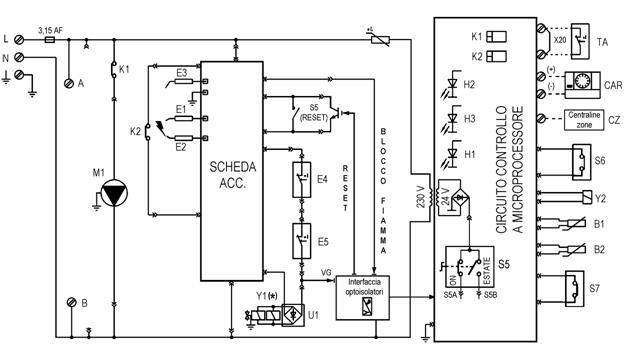

FAZA SANITARA
Placa de gestiune zone Interfata optoizolatori B L O C A R E F L A C A R A PLACA
DE APRINDERE
(*) Numai la valva de gaz Honeywell VK 4105, bobinele principale ale valvei de gaz sunt alimentate la tensiunea din retea, redresata prin intermediul unei punti de diode (U1) (puntea de diode este inserata in conectorul de racordare la valva)
Functionare
Cu intrerupatorul general (S5) in pozitia VARA sau IARNA se alimenteaza placa de modulare si abiliteaza functionarea in regim sanitar.
La inchiderea micro-intrerupatorului sanitar (S6) ca urmare a unei prelevari de apa calda, circuitul de joasa tensiune pune in functiune pompa de circulatie(M1) prin intermediul contactului releului K1.
Daca presostatul de minim (S7) masoara in circuitul primar o presiune superioara valorii minime (intrerupator S7 inchis) si daca temperatura relevata de senzorul NTC sanitar (B2) este inferioara celei reglate cu potentiometrul sanitar pe panoul de comanda (sau pe CDA daca este montata), placa inchide contactul releului de cerere (K2).
Aceasta determina circuitul de aprindere (PLACA DE APR.) sa initieze ciclul de aprindere alimentand la inceput electrozii de aprindere (E1-E2) si apoi, cu consensul termostatului de siguranta la supratemperatura (E4) si al termostatului cosului (E5), alimenteaza ambele bobine ale valvei de gaz (Y1).
Producerea aprinderii arzatorului este relevata de acelasi circuit de aprindere (PLACA DE APR.) prin intermediul electrodului de ionizare (E3).
MODULARE SANITARA TEMPORIZ. INC. SIG. FUZIB. TRANSFORMATOR APRINDERE PUTERE MIN. INC. PUTERE MAX. INC. APRINDERE LENTA TEMPERAT. SANITARA TEMPERAT. INCALZIRE

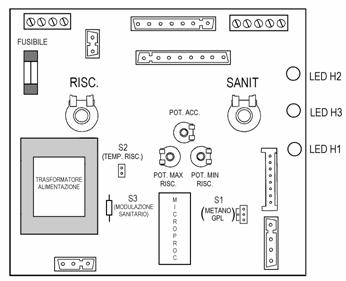

Modelele din seria NIKE Maior @ sunt echipate cu o placa electronica cu microprocesor care controleaza dispozitivele electrice ale aparatului si care realizeaza modularea liniara a puterii arzatorului.
Acest lucru se realizeaza cu ajutorul unei bobine electrice speciale care actioneaza direct asupra stabilizatorului valvei de gaz si care este controlata prin intermediul unui curent continuu variabil, a carui intensitate este direct proportionala cu presiunea de gaz la arzator.
Placa este
alimentata cu intrerupatorul general (S5) in pozitie
(vara
) sau
(iarna).
N.B. : prin intermediul unui kit special, placa utilizata pe modelele seria Maior @ si Eco @ poate fi montata si pe versiunile MAIOR precedente, cu exceptia lui EOLO 21 Maior Pilota.
Kitul cuprinde un cablaj de interfata, un adeziv pentru a modifica inscriptionarea tabloului de comanda si o foaie de instructiuni in care sunt explicate diversele coduri de eroare.
- FUNCTIONARE
Cerere incalzire cu termostat de ambient
Cu intrerupatorul general in pozitia IARNA si contactul termostatului de ambient (TA) inchis, circuitul de joasa tensiune pune in functiune pompa de circulatie (M1) alimentand releul K1.
Daca contactul presostatului apei instalatiei (S7) este inchis si temperatura relevata de senzorul NTC incalzire (B1) este inferioara celei reglate cu potentiometrul de incalzire (INCALZIRE), circuitul de joasa tensiune excita releul K2.
Acesta determina alimentarea circuitului de aprindere (PLACA DE APRINDERE) si initierea ciclului de aprindere.
Dupa producerea alimentarii valvei de gas (Y1), in primele 5 secunde curentul bobinei de modulare este limitat de reglarea efectuata cu ajutorul trimmerului de aprindere lenta (POT. APR. LENTA), in timp ce in urmatoarele 60 de secunde se duce la valoarea reglata cu trimmer-ul puterii minime de incalzire (PUTERE MINIMA DE INCALZIRE).
Ulterior semnalul este variat direct proportional cu diferenta dintre temperatura reglata cu potentiometrul de incalzire (INCALZIRE) si cea relevata cu senzorul NTC incalzire (B1) si, daca este necesar, atinge in 13,5 minute valoarea reglata cu trimmer-ul puterii maxime (PUTERE MAX. INCALZIRE).
La depasirea valorii fixate este deschis contactul releului K2 cu stingerea in consecinta a arzatorului, a carui reaprindere datorita aceleiasi cereri ramane inhibata pentru 180 secunde/30 secunde (vezi selector temporizare incalzire S2).
|
|
Cerere de incalzire cu Comanda la Distanta Amico
Daca conditiile relevate de comanda la distanta (CAR) cer functionarea in faza de incalzire (selector VARA/IARNA in pozitia IARNA, cerere a programatorului orar, temperatura ambientului reglata superioara celei relevate), circuitul de joasa tensiune pune in functiune pompa de circulatie (M1) alimentand releul K1.
Daca contactul presostatului de minim (S7) este inchis si temperatura relevata de senzorul NTC de incalzirii (B1) este inferioara celei reglate cu potentiometrul de incalzire de pe comanda la distanta (CAR), circuitul de joasa tensiune excita releul K2.
Acest lucru implica alimentarea circuitului de aprindere (PLACA DE APRINDERE) si initierea ciclului de aprindere ce se dezvolta in acelasi mod ca si cel al cererii de incalzire cu termostat de ambient.
Pe durata functionarii, semnalul la bobina este variat direct proportional cu diferenta dintre temperatura reglata cu potentiometrul de incalzire (INCALZIRE) si cea relevata cu senzorul NTC de incalzire (B1) si daca este necesar, atinge in 13,5 minute valoarea maxima reglata (putere maxima de incalzire).
La depasirea temperaturii impuse este deschis contactul releului K2 cu stingerea in consecinta a arzatorului, a carui reaprindere pentru aceeasi cerere ramane inhibata pentru 180 s / 30 s.
|
|
Cerere sanitara
Ca urmare a inchiderii micro-intrerupatorului sanitar (S6) aprinderea arzatorului se produce in mod analog fazei de incalzire.
In primele 5 secunde dupa alimentarea valvei de gaz (Y1), curentul la bobina de modulare este limitat la curentul de aprindere lenta predefinit (APRINDERE LENTA).
Dupa relevarea flacarii, semnalul la bobina de modulare este marit astfel incat sa atinga imediat (daca este ceruta) puterea maxima reglata pe valva de gaz.
Ulterior modularea flacarii se realizeaza in functie de diferenta dintre temperatura fixata cu selectorul (potentiometrul) de temperatura sanitara si aceea relevata cu sonda sanitara (B2).
La atingerea valorii reglate, arzatorul este mentinut in functiune la putere minima si contactul releului K2 va fi deschis (stingand arzatorul) atunci cand senzorul sanitar (B2) masoara o temperatura mai mare cu 5˚C fata de cea reglata.
Este reinchis cand temperatura coboara cu 1sC.
Daca pe durata functionarii senzorul de incalzire (B1) masoara o temperatura superioara valorii de 85˚C , este deschis contactul releului K2, care este reinchis imediat ce temperatura coboara la 80˚C.
N.B. : pe placile de modulare B&P, este posibil sa se actioneze (vezi selector modulare sanitara) cu scopul ca, la depasirea valorii reglate, arzatorul sa se mentina in functiune la putere minima urmand sa se stinga numai atunci cand senzorul sanitar (B2) masoara o temperatura superioara valorii de 65sC .
Arzatorul va fi reaprins cand temperatura masurata de senzorul sanitar (B2) coboara la 64sC .
|
|
Cerere anti-inghet incalzire
Atunci cand temperatura relevata de senzorul NTC incalzire (B1) scade sub 4sC, placa da consensul aprinderii si mentine arzatorul in functiune la puterea reglata cu trimmer-ul de reglare a puterii minime de incalzire (PUTERE MIN. INCALZIRE), pana la atingerea unei temperaturi a apei in centrala de circa 42sC.
|
|
Cerere anti-inghet sanitar
Daca temperatura relevata de senzorul NTC sanitar (B2) scade sub 4sC, placa da consensul aprinderii si mentine generatorul in functiune la puterea reglata cu trimmer-ul puterii minime de incalzire (PUTERE. MIN INCALZIRE) pana cand senzorul sanitar releva o temperatura de 8sC.
Pe durata functionarii apa circuitului primar se mentine sub 42sC intrucat la atingerea acestei temperaturi placa va comanda stingerea arzatorului.
|
|
SEMNALE DE INTRARE
|
Alimentarea valvei de gaz (VG) |
Este un semnal la 230 V AC care, prin intermediul unui optoizolator, indica alimentarea bobinelor principale ale valvei de gaz (Y1). Permite placii sa sesizeze si sa semnaleze prezenta flacarii si eventuala interventie a termostatelor de supratemperatura (E4) si de cos (E5). In faza de aprindere permite sa se limiteze pentru 5 secunde curentul la bobina de modulatie (vezi trimmerul de reglare pentru aprindere lenta). |
230 V CA = bobine alimentate 0 V CA = bobine nealimentate |
|
|
|
|
|
Blocare flacara |
Este un semnal care provine de la circuitul de aprindere ce indica lipsa aprinderii arzatorului. Alarma este vizualizata cu aprinderea ledului H2 (rosu) si cu codul E01 pe display-ul CDA-ului (daca este montata). Pentru a relua functionarea centralei termice dupa interventia sa este necesar sa se aduca intrerupatorul general (S5) in pozitia RESET sau sa se apese butonul RESET al CDA-ului (daca este montata) |
230V AC = blocare flacara 0V AC = stand-by / arzator ON |
|
|
|
|
|
Placa de gestiune zone (CZ) (optionala externa) |
Trimite placii de modulare semnalele relevate la cererile de functionare ale eventualelor valve de zona / pompe externe racordate (vezi functionarea placii de gestiune zone). |
|
|
|
|
|
|
Comanda la distanta (CDA) optional extern) (vezi functionare CDA) |
Trimite placii de modulare semnalele selectorului VARA/IARNA, ale reglajelor temperaturilor sanitare si de incalzire si ale cererii de incalzire (orar, temperatura ambient). Cu montarea CDA-ului, termostatul de ambient (TA) trebuie decuplat fara a se reface puntea existenta initial X20. |
|
|
|
|
|
|
Intrerupator general (S5) |
Este un intrerupator dublu care in functie de pozitia sa alimenteaza sau nu circuitul de joasa tensiune (24V DC) si indica daca este abilitata functionarea in regim sanitar + CAR (VARA) si sanitar+ incalzire (IARNA). |
Intrerupator S5A deschis= circuit OFF inchis = circuit ON Intrerupator S5B deschis = VARA inchis = IARNA |
|
|
|
|
|
Presostat apa instalatie (S7) |
Cand presiunea circuitului primar este inferioara valorii de 0,3 bar, intrerupe alimentarea releului K2 impiedicand functionarea arzatorului. Interventia sa este semnalata de clipirea alternativa a ledurilor H1 (galben) si H2 (rosu). Dupa 3 minute de la interventia sa, placa opreste si pompa de circulatie (M1) intrerupand alimentarea releului K1. Ca urmare, daca contactul nu se reinchide, pompa de circulatie (M1) este pusa in functiune pentru 15 secunde la intervale de 45 secunde pentru o perioada de maxim 60 de ore. |
deschis = presiune insuficienta inchis = presiune OK |
|
|
|
|
|
Semnal sanitar (S6) (numai versiuni combinate) |
Indica care cerere este in curs (sanitara sau incalzire). Depinde de pozitia micro-intrerupatorului sanitar (S6) al valvei cu 3 cai. |
inchis = cerere sanitar deschis = fara cerere sanit. |
|
|
|
|
|
Senzor de incalzire (B1) |
Este o rezistenta variabila invers proportional cu temperatura apei de tur din circuitul primar. Este utilizat si ca termostat limita (90sC). |
Senzor NTC 10 kOhm 25sC |
|
|
|
|
|
Senzor sanitar (B2) (numai versiuni combinate) |
Este o rezistenta variabila invers proportional cu temperatura de iesire a apei calde menajere. |
Senzor NTC 10 kOhm 25sC |
|
|
|
|
|
Termostat de ambient (TA) (optional extern) |
Este un intrerupator cu contacte curate ce abiliteaza functionarea in faza de incalzire cand temperatura ambientului este inferioara celei cerute. |
deschis = incalzire OFF inchis = incalzire ON |
SEMNALE DE IESIRE
|
Bobina de modulare (Y2) |
Este un semnal in curent continuu care comanda bobina de modulare si permite varierea presiunii gazului la arzator in functie de puterea ceruta. |
|
|
|
|
Placa gestiune zone (CZ) (optionala externa) |
Este un semnal care permite placii de gestiune zone sa cunoasca starea de functionare a aparatului (sanitar/incalzire) si sa recunoasca CDA daca este montata, ca termostat de ambient al zonei 1 (vezi functionare placa de gestiune zone) |
|
|
|
|
Control la distanta (CDA) optionala externa) (vezi functionare CDA) |
Este un semnal ce permite afisarea pe display-ul comenzii la distanta temperatura centralei termice, functionarea in faza sanitara sau de incalzire si codurile alarmelor intervenite. |
|
|
|
|
Releu pompa de circulatie (K1) |
Este un releu unipolar prevazut pentru comanda pompei de circulatie (M1) care este alimentat atunci cand este ceruta functionarea acesteia. |
|
|
|
|
Releu cerere (K2) |
Este un releu unipolar care este excitat atunci cand este necesara aprinderea arzatorului. Prin inchiderea contactul sau se alimenteaza circuitul de aprindere. |
|
|
|
|
Reset |
Cand este instalata Comanda la Distanta (optionala), este un semnal care permite sa se deblocheze circuitului de aprindere dupa interventia sigurantei la supratemperatura (E4), a sigurantei pentru cos (E5) sau a sigurantei la lipsa aprinderii. Operatia se executa pe panoul comenzii la distanta (vezi functionarea CDA). |
REGLAJE
|
Potentiometru de incalzire (INC.) |
Permite fixarea temperaturii apei necesare pentru incalzire intre 38sC si 85sC. |
|
|
|
|
|
|
Potentiometru sanitar (SANIT.) (numai versiuni combinate) |
Permite fixarea temperaturii apei din boiler intre 30sC si 60sC. |
|
|
|
|
|
|
Selector Metan / GPL (S1) |
Adapteaza parametrii de modulare la tipul de gaz pentru care este prevazuta centrala. |
|
|
|
|
|
|
Selector de modulare sanitara (S3) (Numai pe placa B&P) |
Eliminand aceasta punte, in faza sanitara arzatorul este mentinut in functiune la putere minima chiar si dupa atingerea temperaturii reglate cu potentiometrul sanitar (SANITAR). Cand temperatura relevata cu senzorul sanitar (B2) depaseste 65sC, arzatorul este stins si este reaprins cand coboara sub 64sC. |
absenta = modulare si stingere la 65sC prezenta = modulare si stingere la temp. reglata |
|
|
|
|
|
Temporizare incalzire (S2) |
Dupa fiecare stingere datorita atingerii temperaturii de incalzire, reaprinderea se va realiza cu o intarziere de 180 s (de serie) sau de 30 s. |
absenta = 30 s prezenta = 180 s |
|
|
|
|
|
Trimmer putere max inc. (PUT. MAX INC.) |
Permite reglarea puterii maxime in faza de incalzire adaptand-o la necesarul instalatiei (de la minim pana la maximul reglat pe valva de gaz). |
|
|
|
|
|
|
Trimmer putere min inc. (PUT. MIN INC.) |
Permite reglarea puterii minime modulante in faza de incalzire (de la minim pana la 2/3 din maximul reglat pe valva de gaz). Reglarea este posibila in primele 60 s dupa aprinderea in faza de incalzire. |
|
|
|
|
|
|
Trimmer aprindere lenta (APRINDERE LENTA) |
Permite reglarea curentului la bobina de modulare si deci a presiunii de gaz la arzator pe durata fazei de aprindere (de la minim pana la 2/3 din maximul reglat pe valva). Reglarea este executata cu sonda sanitara (B2) decuplata si se poate efectua in primele 30 de secunde de functionare in faza de incalzire. |
|
FUNCTII DE PROTECTIE SI SIGURANTA
|
Anti-blocare pompa de circulatie |
Pompa de circulatie este pusa in functiune pentru 150 de secunde dupa : - 24 de ore de inactivitate cu selectorul VARA/IARNA in pozitia VARA - 3 ore de inactivitate cu selectorul VARA/IARNA in pozitia IARNA (anti-inghet termosifoane). |
|
|
|
|
Circulatie insuficienta |
Pentru a evita supraincalziri ale schimbatorului de apa-gaz in caz de pompa de circulatie blocata sau circulatie scazuta in circuitul primar, cand senzorul NTC al incalzirii (B1) releva o crestere a temperaturii superioara valorii de 5sC la secunda arzatorul este stins. Interventia sigurantei este semnalata de aprinderea ledului H2 (rosu) si a ledului H1 (galben). |
|
|
|
|
Post-circulare pompa |
Pentru a evita supraincalzirea schimbatorului de apa-gaz, la terminarea fiecarei cereri de incalzire (deschidere termostat ambient) sau anti-inghet, pompa de circulatie este mentinuta in functiune pentru 150 de secunde. |
|
|
|
|
Defectare senzor NTC (B1 e B2) |
O anomalie a senzorului sanitar (B2) interzice functionarea in faza sanitar. O anomalie a senzorului incalzire(B1) interzice functionarea in faza incalzire dar si in faza sanitar. Ruperea lor este semnalata cu clipirea ledului H1 (galben). |
SEMNALIZARI
|
H1 (led galben) |
|
H2 (led rosu) |
|
H3 (led verde) |
|
Cod eroare display CDA (daca este montata) |
|
In functie de starea lor indica: |
|
|
|
|
|
|
|
|
|
|
|
|
|
stins |
|
stins |
|
stins |
|
|
|
- centrala termica oprita (lipsa alimentare electrica) |
|
|
|
|
|
|
|
|
|
|
|
|
|
stins |
|
stins |
|
aprins |
|
|
|
- centrala termica in stand-by (centrala alimentata electric dar arzatorul nu functioneaza) |
|
|
|
|
|
|
|
|
|
|
|
|
|
aprins |
|
stins |
|
aprins |
|
|
|
- arzator in functiune (valva de gaz alimentata) |
|
|
|
|
|
|
|
|
|
|
|
|
|
stins |
|
aprins |
|
aprins |
|
E01 |
|
- interventie blocare lipsa aprindere |
|
|
|
|
|
|
|
|
|
|
|
|
|
stins |
|
clipire |
|
aprins |
|
E02 |
|
- interventie siguranta supratemperatura (E4) si siguranta fum (E5) |
|
|
|
|
|
|
|
|
|
|
|
|
|
clipire simultana |
|
aprins |
|
E14 |
|
- circuit de aprindere in avarie (racordare placa mica centrala interna OK) |
|||
|
|
|
|
|
|
|
|
|
|
|
|
clipire |
|
stins |
|
aprins |
|
E05 |
|
- defectare senzor NTC de incalzirii (B1) |
|
|
|
|
|
|
|
|
|
|
|
|
|
clipire |
|
stins |
|
aprins |
|
E06 |
|
- defectare senzor NTC sanitar (B2) |
|
|
|
|
|
|
|
|
|
|
|
|
|
clipire alternativa |
|
aprins |
|
E10 |
|
- interventie presostat lipsa apa |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
clipire |
|
aprins |
|
aprins |
|
E27 |
|
- interventie siguranta circulatie scazuta (pompa circulatie blocata) |
|
|
|
|
|
|
|
|
|
|
|
|
|
aprins |
|
clipire |
|
aprins |
|
E31 |
|
- comanda la distanta CDA incompatibila |
|
|
|
SECVENTA DE FUNCTIONARE NIKE 21/24 Maior
|
Regim de incalzire |
|
Regim sanitar |
||
|
PUNERE SUB TENSIUNE |
|
PUNERE SUB TENSIUNE |
||
|
Intrerupator general in pozitia IARNA (VARA daca este montata CAR) |
|
Intrerupator general in pozitia VARA (IARNA daca este montata CAR) |
||
|
|
|
|
||
|
ALIMENTARE PLACA DE REGLARE si CAR (comanda la distanta) |
|
ALIMENTARE PLACA DE REGLARE si CAR (comanda la distanta) |
||
|
Inchiderea contactelor intrerupatorului general alimenteaza placa de modulare, comanda la distanta (daca este montata) si abiliteaza functionarea in regim de incalzire |
|
Inchiderea contactelor intrerupatorului general alimenteaza placa de modulare, comanda la distanta (daca este montata) si abiliteaza functionarea in regim sanitar |
||
|
|
|
|
||
|
INCHIDEREA INTRERUPATORULUI TERMOSTATULUI DE AMBIENT / CERERE FUNCTIONARE CDA |
|
INCHIDERE INTRERUPATOR SANITAR |
||
|
Cererea termostatului de ambient sau a CDA (daca este montata) releva conditii care cer functionarea in regim de incalzire |
|
Prelevare de apa calda menajera. |
||
|
|
|
|
||
|
|
ALIMENTARE POMPA DE CIRCULATIE |
|
||
|
|
Placa de modulare alimenteaza pompa de circulatie |
|
||
|
|
|
|
||
|
|
ALIMENTARE CIRCUIT DE APRINDERE |
|
||
|
|
Daca contactul presostatului de minim este inchis, placa de modulare comanda circuitul de aprindere |
|
||
|
|
|
|
||
|
|
ALIMENTARE ELECTROZI DE APRINDERE |
|
||
|
|
Circuitul de aprindere alimenteaza electrozii de aprindere. |
|
||
|
|
|
|
||
|
|
ALIMENTARE BOBINE VALVA GAZ |
|
||
|
|
Cu consensul termostatului de supratemperatura si al termostatului de fum, circuitul de aprindere alimenteaza bobinele principale ale valvei de gaz (Y1). |
|
||
|
|
|
|
||
|
|
APRINDERE ARZATOR (LENTA) |
|
||
|
|
La alimentarea valvei de gaz, placa trimite pentru 5 secunde la bobina de modulatie (Y2) curentul de aprindere lenta |
|
||
|
|
|
|
||
|
|
RELEVARE FLACARA |
|
||
|
|
Prin intermediul electrodului de ionizare circuitul de aprindere releva producerea aprinderii arzatorului si incheie ciclul de aprindere. |
|
||
|
|
|
|
||
|
|
CENTRALA TERMICA IN FUNCTIUNE |
|
||
|
|
Arzatorul functioneaza la o putere variabila in functie de tipul de cerere, de setari/reglaje efectuate si de temperaturile relevate de senzorul NTC |
|
||
DATE TEHNICE NIKE Maior
|
|
|
NIKE 21 |
NIKE 21 S |
NIKE 24 |
|
Putere termica in focar nominala |
kW (kcal/h) |
26,8 (23052) |
26,8 (23052) |
30,8 (26461) |
|
Putere termica in focar minima |
kW (kcal/h) |
10,8 (9302) |
10,8 (9302) |
12,1 (10429) |
|
Putere termica utila nominala |
kW (kcal/h) |
24,4 (21000) |
24,4 (21000) |
27,9 (24000) |
|
Putere termica utila minima |
kW (kcal/h) |
9,3 (8000) |
9,3 (8000) |
10,5 (9000) |
|
Randament util la putere nominala |
|
91,1 |
91,1 |
90,7 |
|
Randament util la 30 % din puterea nominala |
|
88,8 |
88,8 |
88,4 |
|
|
0,9 / 1,00 |
0,9 / 1,00 |
1,7 / 1,00 |
|
|
|
8,0 / 0,70 |
8,0 / 0,70 |
7,6 / 0,70 |
|
|
|
|
|
|
|
|
Diametru duze (G20) |
mm |
1,30 |
1,30 |
1,30 |
|
Presiune de alimentare (G20) |
mbar (mm H2O) |
20 (204) |
20 (204) |
20 (204) |
|
Diametru duze (G30) |
mm |
0,75 |
0,75 |
0,75 |
|
Presiune de alimentare (G30) |
mbar (mm H2O) |
29 (296) |
29 (296) |
29 (296) |
|
Diametru duze (G31) |
mm |
0,75 |
0,75 |
0,75 |
|
Presiune de alimentare (G31) |
mbar (mm H2O) |
37 (377) |
37 (377) |
37 (377) |
|
|
|
|
|
|
|
Presiune maxima de lucru circuit incalzire |
bar |
3 |
3 |
3 |
|
Temperatura maxima de lucru circuit incalzire |
sC |
90 |
90 |
90 |
|
Domeniu reglare temperatura incalzire |
sC |
38 - 85 |
38 - 85 |
38 - 85 |
|
Vas de expansiune volum total |
l |
8 |
8 |
8 |
|
Preincarcare vas de expansiune |
bar |
0,8 |
0,8 |
0,8 |
|
Continut de apa al generatorului |
l |
3,5 |
3,5 |
4,0 |
|
Sarcina hidraulica disponibila la debit 1000 litri/h |
kPa (m H2O) |
23,5 (2,4) |
25,5 (2,6) |
24,5 (2,5) |
|
Putere termica utila la producerea de apa calda menajera |
kW (kcal/h) |
24,4 (21000) |
|
27,9 (24000) |
|
Domeniu reglare temperatura apa calda menajera |
sC |
30 - 60 |
|
30 - 60 |
|
Limitator de flux |
l/min |
8 |
|
10 |
|
Presiune minima dinamica circuit sanitar |
bar |
0,4 |
|
0,4 |
|
Presiune maxima de lucru circuit sanitar |
bar |
10 |
|
10 |
|
Presiune maxima de lucru circuit incalzire |
l/min |
1,83 |
|
1,83 |
|
Debit specific in serviciu continuu cu T 30sC |
l/min |
11,7 |
|
13,3 |
|
Presiune minima pentru debit limitator de flux |
bar |
1 |
|
1 |
|
Greutate centrala plina |
kg |
39,5 |
39,5 |
41 |
|
Greutate centrala goala |
kg |
36 |
36 |
37 |
|
|
|
|
|
|
|
Alimentare electrica |
V ac / Hz |
230 / 50 |
230 / 50 |
230 / 50 |
|
Curent absorbit nominal |
A |
0,48 |
0,48 |
0,50 |
|
Putere electrica instalata |
W |
105 |
105 |
110 |
|
Putere absorbita de pompa de circulatie |
W |
83 |
83 |
88 |
|
Protectie instalatie electrica aparat |
|
IP X4D |
IP X4D |
IP X4D |
|
|
|
|
|
|
|
Rezistenta circuit fum centrala termica |
Pa |
1 |
1 |
1,50 |
PARAMETRII DE COMBUSTIE (cu temperatura aerului de combustie 15sC)
|
|
|
NIKE 21 Maior @ / 21 S @ |
NIKE 24 Maior @ |
||||
|
|
|
G20 |
G30 |
G31 |
G20 |
G30 |
G31 |
|
Debit masic de fum la putere nominala |
kg/h |
83 |
79 |
79 |
87 |
87 |
90 |
|
Debit masic de fum la putere minima |
kg/h |
85 |
77 |
76 |
77 |
78 |
79 |
|
CO2 la putere nominala |
|
4,5 |
5,5 |
5,4 |
4,9 |
5,7 |
5,5 |
|
CO2 la putere minima |
|
1,7 |
2,2 |
2,2 |
2,1 |
2,4 |
2,4 |
|
CO la 0% de O2 la putere nominala |
ppm (mg/kWh) |
68 (73) |
97 (100) |
46 (48) |
64 (68) |
74 (77) |
63 (66) |
|
CO la 0% de O2 la putere minima |
ppm (mg/kWh) |
60 (64) |
96 (99) |
69 (73) |
56 (60) |
63 (75) |
58 (61) |
|
Nox la 0% de O2 la putere nominala |
ppm (mg/kWh) |
263 (464) |
376 (674) |
323 (574) |
275 (485) |
312 (559) |
276 (491) |
|
Nox la 0% de O2 la putere minima |
ppm (mg/kWh) |
141 (249) |
192 (344) |
167 (297) |
141 (249) |
164 (294) |
145 (258) |
|
Temperatura fum la putere nominala |
sC |
100 |
105 |
104 |
102 |
103 |
101 |
|
Temperatura fum la putere minima |
sC |
68 |
74 |
75 |
73 |
74 |
73 |
REGLAREA PUTERII TERMICE NIKE 21 Maior @ / 21 S @
|
|
|
METAN (G20) |
BUTAN (G30) |
PROPAN (G31) |
|||||||||
|
Putere termica (Kcal/h) |
Putere termica (kW) |
Debit de gaz la arzator (m3/h) |
Presiune la duze arzator (mbar) (mm H2O) |
Debit de gaz la arzator (kg/h) |
Presiune la duze arzator (mbar) (mm H2O) |
Debit de gaz la arzator (kg/h) |
Presiune la duze arzator (mbar) (mm H2O) |
|
|||||
|
21000 |
24,4 |
2,84 |
10,0 |
102 |
2,11 |
29,0 |
296 |
2,08 |
35,5 |
362 |
|
||
|
20000 |
23,3 |
2,70 |
9,1 |
93 |
2,01 |
26,3 |
268 |
1,98 |
31,5 |
322 |
|
||
|
19000 |
22,1 |
2,57 |
8,2 |
84 |
1,91 |
23,8 |
243 |
1,89 |
27,9 |
285 |
|
||
|
18000 |
20,9 |
2,44 |
7,4 |
75 |
1,82 |
21,4 |
218 |
1,79 |
24,6 |
251 |
|
||
|
17000 |
19,8 |
2,31 |
6,6 |
67 |
1,72 |
19,2 |
196 |
1,69 |
21,5 |
220 |
|
||
|
16000 |
18,6 |
2,18 |
5,9 |
60 |
1,62 |
17,1 |
174 |
1,60 |
18,8 |
192 |
|
||
|
15000 |
17,4 |
2,05 |
5,2 |
53 |
1,53 |
15,1 |
154 |
1,50 |
16,3 |
166 |
|
||
|
14000 |
16,3 |
1,92 |
4,6 |
47 |
1,43 |
13,3 |
136 |
1,41 |
14,1 |
144 |
|
||
|
13000 |
15,1 |
1,79 |
4,0 |
41 |
1,34 |
11,6 |
118 |
1,32 |
12,1 |
123 |
|
||
|
12000 |
14 |
1,66 |
3,4 |
35 |
1,24 |
10,0 |
102 |
1,22 |
10,4 |
106 |
|
||
|
11000 |
12,8 |
1,54 |
2,9 |
30 |
1,14 |
8,5 |
87 |
1,13 |
8,9 |
91 |
|
||
|
10000 |
11,6 |
1,41 |
2,5 |
25 |
1,05 |
7,1 |
73 |
1,03 |
7,7 |
78 |
|
||
|
9000 |
10,5 |
1,28 |
2,0 |
21 |
0,95 |
5,9 |
60 |
0,94 |
6,7 |
69 |
|
||
|
8000 |
9,3 |
1,14 |
1,6 |
17 |
0,85 |
4,7 |
48 |
0,84 |
6,0 |
61 |
|
||
|
|
|
METAN (G20) |
BUTAN (G30) |
PROPAN (G31) |
|||||||||
|
Putere termica (Kcal/h) |
Putere termica (kW) |
Debit de gaz la arzator (m3/h) |
Presiune la duze arzator (mbar) (mm H2O) |
Debit de gaz la arzator (kg/h) |
Presiune la duze arzator (mbar) (mm H2O) |
Debit de gaz la arzator (kg/h) |
Presiune la duze arzator (mbar) (mm H2O) |
|
|||||
|
24000 |
27,9 |
3,26 |
10,2 |
104 |
2,43 |
29,0 |
296 |
2,39 |
35,5 |
362 |
|
||
|
23000 |
26,7 |
3,12 |
9,4 |
96 |
2,33 |
26,6 |
272 |
2,29 |
33,1 |
338 |
|
||
|
22000 |
25,6 |
2,99 |
8,6 |
88 |
2,23 |
24,4 |
249 |
2,19 |
30,7 |
314 |
|
||
|
21000 |
24,4 |
2,86 |
7,8 |
80 |
2,13 |
22,3 |
227 |
2,10 |
28,5 |
290 |
|
||
|
20000 |
23,3 |
2,72 |
7,1 |
73 |
2,03 |
20,3 |
207 |
2,00 |
26,2 |
268 |
|
||
|
19000 |
22,1 |
2,59 |
6,5 |
66 |
1,93 |
18,4 |
188 |
1,90 |
24,1 |
246 |
|
||
|
18000 |
20,9 |
2,46 |
5,8 |
59 |
1,83 |
16,6 |
169 |
1,81 |
22,1 |
225 |
|
||
|
17000 |
19,8 |
2,33 |
5,2 |
53 |
1,74 |
14,9 |
152 |
1,71 |
20,1 |
205 |
|
||
|
16000 |
18,6 |
2,20 |
4,7 |
48 |
1,64 |
13,3 |
135 |
1,62 |
18,1 |
185 |
|
||
|
15000 |
17,4 |
2,07 |
4,1 |
42 |
1,54 |
11,7 |
120 |
1,52 |
16.2 |
166 |
|
||
|
14000 |
16,3 |
1,94 |
3,6 |
37 |
1,45 |
10,3 |
105 |
1,43 |
14,4 |
147 |
|
||
|
13000 |
15,1 |
1,81 |
3,2 |
32 |
1,35 |
8,9 |
92 |
1,33 |
12,6 |
129 |
|
||
|
12000 |
14,0 |
1,68 |
2,7 |
28 |
1,25 |
7,7 |
79 |
1,23 |
10,9 |
112 |
|
||
|
11000 |
12,8 |
1,55 |
2,3 |
24 |
1,15 |
6,6 |
67 |
1,14 |
9,3 |
95 |
|
||
|
10000 |
11,6 |
1,42 |
1,9 |
20 |
1,06 |
5,5 |
56 |
1,04 |
7,7 |
78 |
|
||
|
9000 |
10,5 |
1,28 |
1,8 |
18 |
0,96 |
4,7 |
48 |
0,94 |
6,1 |
63 |
|
||
|
|
|
Politica de confidentialitate | Termeni si conditii de utilizare |
Vizualizari: 644
Importanta:
Termeni si conditii de utilizare | Contact
© SCRIGROUP 2024 . All rights reserved
