Determinarea unghiului de refractie pentru un mediu solid, transparent

Lucrare de laborator

Determinarea unghiului de refractie pentru un mediu solid, transparent.

Teoria lucrarii:

Definitia refractiei: fenomenul de schimbare a directiei de propagare a luminii cand traverseaza suprafata de separatie a doua medii diferite

Materiale folosite: corp din plexiglas sau sticla , laser pointer, un raportor, coli hartie de scris, o rigla, creioane, calculator, tabele, trigonometrice.

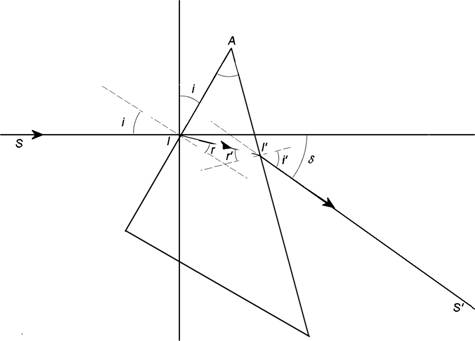

Mod de lucru: Asezam corpul transparent pe o coala alba de hartie si trasam cu creionul conturul sau, introducem fasciculul laser in corp prin fata plana si asiguram emergenta prin fata opusa ( dar sa avem grija sa nu obtinem o reflexive totala ). Punctam raza incidenta, raza emergenta si intersectia lor cu suprafetele de separatie dintre plexiglas si aer, indepartam laserul si corpul shi trasam cu ajutorul riglei si al creionului razele cerute. Trasam normalele in punctele de incidenta, masuram unghiurile "i" si "r", i' si r'. Introducem datele intr-un tabel. Calculam valorile indicelui de refractie absolut al plexiglasului, apoi efectuam media lor aritmetica pentru a obtine o valoare cat mai apropiata de valoarea adevarata a indicelui de refractie.

-Rezultate experimentale:

Nume      i sin i r sin r i' n sin i' r' sin r' n' n mediu

-Erori : Erorile de masurare a unghiurilor sunt de 0,5⁰ (din cauza utilizarii unui raportor cu diviziuni de 1⁰), la care se adauga erori estimate de 0,5⁰ cauzate de imprecizia de pozitionare a centrului fasciculului vizibil pe suprafata foii (erorile sunt chiar mai mari la unghiuri de incidenta mai mici de 30⁰ si mai mari de 40⁰, cauzate de largirea fascicului emergent).
