Diagrama de radiatie a unui dipol scurt

Diagrama de radiatie a unui dipol scurt

Elementul scurt de curent cu care tocmai am lucrat se comporta ca un dipol scurt. din ecuatia (41) se obtine E_q componenta electrica a campului intr-un punct indepartat. Daca punctul se situeaza in planul indepartat, va prezenta interes numai termenul de radiatie, adica:

care are amplitudinea

(17)

unde h a fost anlocuita cu 120p

Intorcandu-ne la figura 4. observam ca pentru q fix, amplitudinea va fi constanta pentru orice valoare a lui f. dacaq variaza, si amplitudinea va varia de la zero, pentru q=0 si q p, pana la o valoare maxima, pentru q p/2, conform ecuatiei (17). Daca dipolul este asezat vertical, diagrama de radiatie orizontala pentru q constant este un cerc, iar diagrama de variatie verticala pentru f constant este un opt. Se observa ca diagrama de radiatie tridimensionala este un solid de revolutie in jurul axei dipolului (figura 6). Practic, acest tip de antena poate fi folosit daca nu exista preferinte pentru o directie anume, sau daca se cer nulurile, cum ar fi in unele metode de determinare a directiei. Forma clasica a diagramei de radiatie din figura 6 se pastreaza la cresterea lui l pana inspre zona de rezonanta l/2, dipolul jumatate de unda.

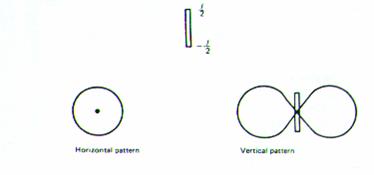

Fig. 6. Diagrama polara a dipolului scurt
