Universitatea Tehnica de Constructii Bucuresti

Facultatea de Geodezie

Sectia Cadastru Inginerie Zi

Fotogrametrie si

Fotointerpretare

Exploatarea stereogramelor la stereoscopul cu oglinzi

Tema lucrarii:

Se dau doua fotograme conjugate cu acoperire longitudinala intre ele de aproximativ 66%.

Se cere:

Sa se orienteze aproximativ cele doua fotograme pentru formarea stereomodelului si sa se aleaga pe ele 5 puncte de reper (unul dintre cele 5 in zona cea mai inalta a stereomodelului, al doilea in zona cea mai joasa, celelalte 3 raspandite uniform in stereomodel).

Sa se traseze principalele detalii planimetrice in stereomodel (ordinea de trasare: hidrografie, cai de comunicatii, limite de proprietate si limite si categorii de folosinta)

Sa se traseze 3 curbe de nivel cu o echidistanta convenabil aleasa in functie de diferentele de nivel determinate la punctul 1.

Descrierea aparaturii folosite:

Descrierea stereoscopului cu oglinzi:

Principalele componente ale acestui aparat:

Ocularele (2) - pot fi fixate la o distanta interpupilara cuprinsa intre 55mm si 75mm prin intermediul mansoanelor (3).

Mansonul (1) permite corectarea diferitelor defecte de vedere prin focusare, dispunand pentru aceasta de 8 dioptrii; suportul oglinzilor (4) permite fixarea picioarelor stereoscopului (5), unul dintre ele (6), fiind telescopic, prin alungire s-au scurtare permite asigurarea stabilitatii stereoscopului pe masa de lucru.

Campul vizual al stereoscopului, fara a fi deplasat, este de18cm X 18cm. Utilizarea binocularului restrange acest camp vizual la o portiune restransa din modelul stereoscopic (circa 60mm).

Enumerarea partilor componente:

dispozitivul de focusare al ocularelor

ocularul

dispozitiv de fixare a ocularelor

corpul stereoscopului

picioarele de sustinere

piciorul reglabil al stereoscopului

suportul pe care se fixeaza fotogramele

tija gradata a stereomicrometrului

tija

suportul placutei de sticla

placuta de sticla cu marca de masurare

suportul creionului de desen

creion

surub micrometric

surub de reglare a placutei din stanga

surub de blocare a placutei din stanga

arc metalic

dispozitiv micrometric

plansa de desen

Descrierea stereo micrometrului:

Stereomicrometrul este format dintr-o bara (8) care are atasate doua marci de masurare (11) prin intermediul pieselor metalice (10). Semimarca din dreapta se deplaseaza (35mm) fata de semimarca din stanga considerata fixa prin actionarea dispozitivului micrometric (14). Creionul trasor (13) se fixeaza in suportul (12) fixat pe tija gradata (8). Se puncteaza stereoscopic punctul in care se face masurarea, marca fiind adusa in contact stereoscopic cu stereomodelul prin actionarea dispozitivului micrometric (14). Citirea ce rezulta este compusa din doua parti. Prima parte reprezentand milimetri intregi se citesc pe bara (8) celelalte fiind sutimi de milimetri care se citesc pe la dispozitivul micrometric (18)care are cea mai mica diviziune de 0,05 mm dar care poate permite aproximarea le 0,02 mm.

Valorile astfel citite servesc la obtinerea paralaxei sau a diferentelor de paralaxa.

Inainte de inceperea lucrului este necesara fixarea pozitiei semimarcii din stanga. Pentru aceasta se actioneaza surubul micrometric (14) pana se obtine valoarea 17,0 mm la bara de paralaxa. Se blocheaza surubul (16) si asa va ramane pe toata durata exploatarii stereogramei. Placutele (11) poarta trei modele ale marcii de masurare, care vor fi utilizate la alegere.

Modul de lucru:

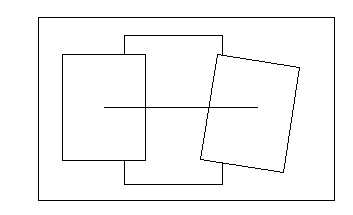

Se suprapun cele doua fotograme pe detalii si se aseaza astfel incat zona de acoperire comuna sa fie spre interior. Se marcheaza usor pe fiecare fotograma punctul central al fiecareia, rezultat la intersectia dreptelor ce unesc indicii de referinta opusi. Pe fiecare      fotograma se transpune centrul celeilalte.

Se ia fotograma din stanga si se aseaza pe carton astfel incat directia centrelor sa fie pe linia mediana a cartonului.

Se monteaza stereoscopul cu oglinzi fara microscoape si se aseaza deasupra cartonului. In ocularul din stanga al aparatului vom vedea fotograma din stanga, iar in cel din dreapta fotograma din dreapta in intregime.

Pe cele doua fotograme se aleg niste detalii liniare - o cale de comunicatie de exemplu.In momentul cand detaliile sunt paralele, fotograma din dreapta se apropie sau se departeaza, pana cand detaliile se suprapun. In acest moment trebuie sa se vada modelul stereoscopic. Daca cele doua fotograme nu sunt orientate bine, modelul este neclar. Orientarea fotogramei din dreapta se opreste doar atunci cand modelul este clar si poate fi privit, observat lejer.

Se prinde usor la capete cu scoci. Se prinde puntea microscoapelor. Se reface orientarea, tinand cont ca in acest caz campul stereomodelului este de 60 mm. Stereomodelul trebuie verificat cu aparatul atat in partea de sus, cat si jos. Atunci cand se aseaza cele doua microscoape trebuie sa urmarim iar ca detaliile liniare sa se suprapuna perfect.

Alegerea celor cinci puncte se face in felul urmator: ca puncte de reper pot fi alese limite de proprietate care fac unghi de 90 , cai de comunicatie, copaci, tufisuri (1-2 m inaltime) - trebuie sa fie foarte contrastante fata de zona inconjuratoare. Se ia stereomicrometrul, se fixeaza mansonul astfel incat la bara sa fie mm intreg, la surubul micrometric sa fie 0. Apoi se puncteaza cele doua puncte. Se suprapun marcile. Se puncteaza cu marca din dreapta punctul din dreapta si cu marca din stanga punctul din stanga. Punctul ales trebuie sa aiba dimensiunile comparative cu marca, aproximativ mai mare. Cand punctarea este corecta se pune creionul si, cu marcile suprapuse pe puncte, se face un punct pe hartie, se incercuieste si se scrie numarul lui. Se citeste paralaxa (pe o scala de la 0 la 35 mm) cu precizie de sutime de mm. Se marcheaza cele 5 puncte pe foaia de scris si se noteaza paralaxele lor.

Paralaxele se trec in tabelul urmator:

Formulele folosite

; c = 30

Cota punctului 1 se alege de noi astfel incat sa nu avem cote negative in stereomodel.

Se traseaza detaliile planimetrice in ordinea din tema. Atunci cand se traseaza aceste detalii planimetrice se pozitioneaza intai marca in punctul din care se pleaca, apoi se lasa creionul jos si cu marca se urmareste detaliul planimetric care se traseaza. Se urmareste ca cele doua marci sa fie in coincidenta. La caile de comunicatie se traseaza o singura latura si se realizeaza prin paralelism cealalta latura.

Trasarea curbelor de nivel se face in felul urmator: pe baza diferentei de nivel DH din primul tabel se alege o echidistanta E convenabila. Am ales echidistanta E=20 m.

Se introduce prima paralaxa a unei curbe de nivel la stereomicrometru si se merge cu marca in punctul de referinta. In acest punct, cele doua marci nu se vor suprapune, ci vor fi decalate pe orizontala.

Apoi coboram pana cand marcile se suprapun. Cu marcile suprapuse tatonam solul si incepem trasarea curbei de nivel astfel incat cele doua marci sa se afle pe sol tot timpul.

Conditia la exploatare este ca baza oculara sa fie paralela cu baza fotogrametrica si paralela cu linia care uneste cele doua marci.
