MASURAREA LUNGIMII DE UNDA SI A FRECVENTEI

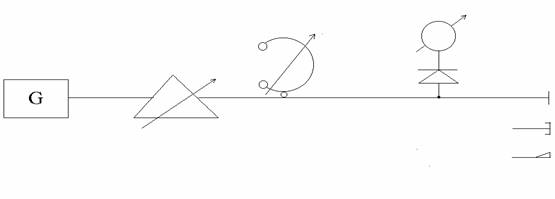

Schema bloc a aparatului de masura :

a)     in gol

b)    in scurtcircuit

c)     sarcina adaptata

Obiectul lucrarii :

1) Determinarea distributiei amplitudinii oscilatiei in lungul ghidului prin deplasarea sondei cu pas constant . Determinarea se face pentru urmatoarele situatii :

ghid terminat in scurtcircuit ;

ghid terminat sarcina adaptata ;

ghid terminat in gol .

2) Masurarea lungimii de unda :

a)     metoda deplasarii sondei ;

b)    metoda deplasarii scurtcircuitului .

3) Masurarea frecventei :

a)     undametru cu absorbtie ;

b)    determinarea frecventei prin intermediul lungimii de unda .

Daca s-a masurat lungimea de unda si se cunoaste frecventa critica , frecventa de lucru se poate calcula cu formula :

f = (c / λ_g) ∙ [1+(λ_g / λ_c)²]^1/2

λ_c = 2a , unde a = 34,8 mm

Date experimentale :

a)

x₁=113 mm

x_min1=112.35 mm

x₂=117.7 mm

λ / 2 = 26.075 mm

x₁=139.1 mm λ_g = 52.15 mm

x_min2=138.425 mm

x₂=137.75 mm

b)

x₁=8.4 mm

x_min1=8.3 mm

x₂=8.2 mm

λ / 2 = 25.57 mm

x₁=33.17 mm      λ_g = 51.14 mm

x_min2=33.87 mm

x₂=34.57 mm

a)         λ_c = 2a = 2 ∙ 34.8 = 69.6 mm pentru c = 3 ∙ 10⁸ m / s

f = 0.575 ∙ 10¹⁰ ∙ 1.249 = 7.181 GHz

b) frecventa determinata prin metoda undametrului cu absorbtie :

f = 7.218 GHz

Raspunsuri la intrebari :

Modul in care se inchide ghidul de unda determina forma curbelor obtinute . Pentru linia in scurtcircuit , datorita sumei si diferentei intre unda directa si unda inversa , amplitudinea este foarte mare ; pentru o linie cu sarcina adaptata graficul este aproape o linie dreapta (deoarece impedanta liniei este egala cu impedanta sarcinii) .

Dispozitivele active din linia de masura determina un anumit zgomot al instalatiei .

Punctul la care se conecteaza sarcina se comporta ca o sursa de unde electromagnetice , astfel unda inversa va fi atenuata ; insumand cele doua unde (cea directa cu cea inversa) vor rezulta minime cu valoare mai mare de valoarea zero .

Conditia necesara pentru masurarea lungimii de unda este ca aparatul de masura sa fie sensibil . Si sarcina influenteaza masuratorile (cele mai evidentiate diferente intre minime si maxime apar in cazul scurtcircuitului) .

Atenuatorul , montat intre generatorul de semnal si linia de masura , are rolul de a fixa nivelul semnalului .
