Pentru cine este interesat de anumite notiune de electronica, electricitate, am sa transpun anumite cunostinte necesare, dar fara a intra in amanunt, si fara prea multe formule grele si pretentioase, doar la modul simplist, pe intelesul majoritatii, doar strictul necesar de cunostiinte

Pentru inceput sa incep cu unele componente electronice

Primul ar fi rezistorul

Rezistorul este componenta electronica de circuit cu doua sau mai multe borne , daca are si mediane Se stie relatia cunoscuta si sub numele de legea lui OHM U = R x I -------

U = Tensiunea la capetele rezistentei exprimata in Volti R = Valoarea rezistentei exprimata in Ohmi I = Valoarea intensitatii curentului, exprimata in Amperi, care trece prin rezistenta Valorile rezistentelor, de la 1 la 999 ohmi se noteaza cu numere intregi, corespunzator valorii rezistentei in ohmi. De la 1Kohm la 999 Kohmi se noteaza cu cifre ce indica nr. de Kohmi, urmata de simbolul ,,,K,,, Celelalte valori se noteaza cu M, adica Megaohmi Cind valoarea unei rezistente are si fractiuni de ohmi, atunci se trece simbolul ohm 1,7 ohm

CLASIFICARE Dupa caracteristica tensiune curent se deosebesc 2 categorii

LINIARE Rezistoare cu rezistenta fixa, si reglabila Acestea au o caracteristica tensiune curent , liniara

NELINIARE Au o caracteristica tensiune curent neliniare Termorezistoare, si fotorezistoare Dupa modul constructiv

REZISTOARE CU REZISTENTA FIXA Aceasta se stabileste in procesul de fabricatie, si ramane constanta, in limita tolerantei in care a fost fabricata Acestea sunt

Rezistoare cu pelicula de carbon

Rezistoare cu pelicula metalica

Rezistoare de volum

Rezistoare bobinate

REZISTOARE CU REZISTENTA VARIABILA Rezistoare cu rezistenta reglabila, cu ajutorul unui cursor Potentiometre, Rezistente variabile Semireglabili Dupa modul de realizare a elementului rezistiv

Rezistoare bobinate, prin infasurarea a unui fir conductor de o anumita rezistivitate, pe un suport izolator

Rezistoare cu pelicule, au elementul rezistiv dintr-o pelicula subtire dintr-un material conductor depusa pe un suport izolant cu pelicule de carbon, si bor-carbon, pelicule metalice, sau oxizi metalici

Rezistoare de volum au elementul rezistiv constituit din intregul corp al rezistorului, realizat dintr-un amestec neomogen din mai multe componente Ele pot fi Neprotejate Protejate cu lac sau materiale plastice Ermetizate Gama de valori se intinde de la 1 ohm pina la 10 Mohmi, iar puterea intre 0,125 W pina la 100W iar la cele bobinate si de inalta frecventa, puterea poate ajunge si la 50 KW Cele bobinate pot ajunge si la valoari de 1 sutime de ohm, in special pentru sunturi pentru masurarea curentului Rezistente de inalta tensiune. 10 --- 50 Kv si au valori ridicate de sute Mohmi Trebuie precizat ca valorile rezistentelor sunt fabricate in functie de toleranta Pentru o toleranta de 1% sau mai mica, rezistenta poate fi de orice valoare, pina la max 1Mohm ,pina la aprox. 2W De la 2,5 % 5 % 10 % 15 % si 20 % rezistentele au valori standard adica 1 ./ 1,2 / 1,5 / 1,8 / 2 / 2,2 / 2,7 / 3,3 / 3,9 / 4,7 / 5,1 / 5,6 / 6,8 / 7,5 / 8.2 / 10

Codurile folosite dupa tipul de constructie

RCG = Rezistor de uz general cu pelicula din carbon

RMG = Rezistor de uz general cu pelicula din nichel

RPM = Rezistor cu pelicula metalica

HUR = Rezistor pentru inalta tensiune

RB = Rezistor bobinat

RBC = Rezistor bobinat cimentat

RBA, RBT = Rezistor bobinat in corp ceramic

RPB = Rezistor bobinat de putere , fix

RPR = Rezistor bobinat de putere, reglabil

Tensiunea nominala Reprezinta tensiunea care poate fi aplicata la bornele rezistorului fara ca el sa se distruga Valori uzuale pt. tensiune nominala 63 / 150 / 200 / 250 / 350 / 500 / 750 / 1000V Pentru rezistentele de valori mici tensiunea se limiteaza, pina la o valoare care sa nu distruga rezistorul

Calculul tensiuni la capetel rezistorului, in functie de P putere si R valoarea rezistentei

Daca avem nevoie sa realizam o rezistenta pentru o anumita putere si alimentata la o anumita tensiune, folosim formula

Pentru U tensiune , valoarea se reprezinta in volti, rezistenta R in Ohmi si puterea P in Wati
REZISTENTA  REZISTORULUI IN CURENT ALTERNATIV
In curent alternativ valoarea rezistentei rezistorului difera de valoarea masurata in curent continuu datorita 1-capacitatii si inductantei distribuita pe lungimea elementului rezistiv, -------2-efectelor de suprafata, 3-pierderilor dielectrice in suportul rezistorului. Din aceasta cauza rezistenta totala a rezistorului in curent alternativ, si in special la frecvente inalte, are un caracter complex, si variaza cu modificarea frecventei. Rezistorul real comportindu-se in mare parte, ca o inductanta si in parte ca o capacitate
R---Rezistenta rezistorului /// Rp--Rezistenta echivalenta de pierderi/// L---Inductanta propie /// C---Capacitatea propie si variatia rezistentei nominale cu frecventa///

TENSIUNEA DE ZGOMOT
Este valoarea eficace a tensiunii aleatoare (intimplatoare) care apare la bornele rezistorului parcurs de un curent continuu. Aceasta se datoreazamiscarii termice a electronilor si trecerii fluctuante a curentului electric prin particulele materialului conductor. Raportul dintre tensiunea de zgomot si tensiunea de curent continuu aplicata la borne, defineste factorul de zgomot. care se exprima in uV/V sau in dB
STABILITATEA
Valoarea rezistentei poate varia sub influenta temperaturii, umiditatii, imbatranirii, si a tensiunii aplicate.  Acestea se exprima in procente, pentru 1000 ore de functionare. Coeficientul de temperatura al rezistoarelor bobinate  este foarte mic,  in schimb pentru cele nebobinate , este relativ mare.  Sub influenta temperaturii pot apare variatii reversibile  si nereversibile a rezistentei. Coeficientul de temperatura este foarte mic la rezistoarele bobinate, in comparatie cu cele nebobinate.
IMBATRANIREA
In decursul timpului apar modificari ale valorii rezistorului, provocate de procesele chimice produse in acesta si prin modificarea caracteristicilor contactelor. Acest fenomen se numeste imbatranire. Ea se acentueaza la temperaturi si umiditate ridicata, si la functionarea indelungata in sarcina. Rezistoarele nebobinate sunt mai sensibile la imbatranire decit cele bobinate.

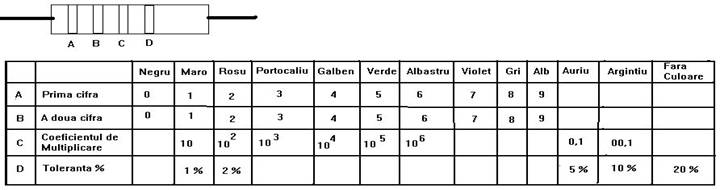

CODUL CULORILOR
