Studiul echilibrului navei supuse actiunii unui moment exterior

Studiul echilibrului navei supuse actiunii unui moment exterior

Asupra unei nave pot actiona momente exterioare constante sau variabile fapt care divide studierea echilibrului navei supuse unui moment exterior in doua probleme distince iar studiul se realizeaza si el functie de echilibrul static sau dinamic

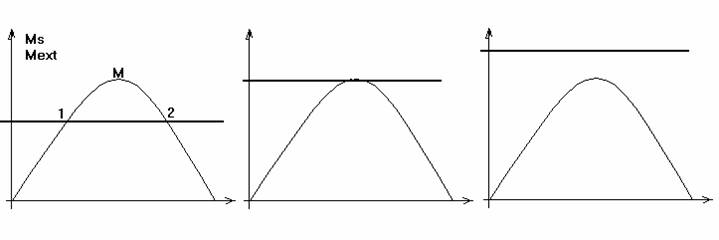

1. Echilibru static - momentul exterior constant

a.
Mext = M redresare in pct 1 si 2

In punctul 1 nava ajunge in punctul de echilibru static stabil.Pe toate punctele de pe ramura crescatoare echilibrul static va fi stabil. Punctul 2 este punctul de echilibru static instabil si toate punctele de pe ramura descrescatoare sunt puncte de echilibru instabil

b.      Mext = M redresare nava se afla in echilibru instabil

c.       In cel de-al treilea grafic M ext nu intersecteaza sau tangenteaza CSS deci nu exista echilibru => nava se rastoarna

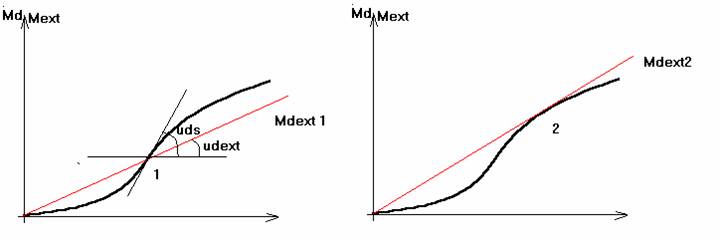

2. Echilibru dinamic - momentul exterior constant

Pct 1 este punctul de echilibru dinamic stabil Pct 2 este punctul de ehilibru dinamic instabil

uds > udext => echilibru stabil

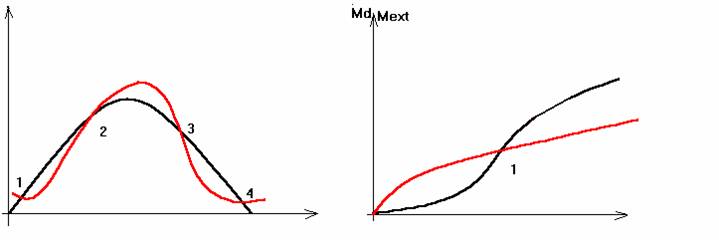

3.Studiul echilibrului static si dinamic pentru un moment exterior variabil

In pct 1 us1 >us1ext -echilibru static stabil In pct 1 ud>uext -pct de echilibru dinamic stabil

pct 2 us2<us2est - echilibru static instabil

pct 3 us3>us3ext - echilibru static stabil

pct 4 us4<us4ext - echilibru static instabil
