1 Scurt Istoric

Cel mai cochet parc al capitalei, situat chiar in inima acesteia, Cismigiu incanta de generatii, atat copiii, cat si tinerii, dar si batranii, aleile sale inverzite si lacul fiind un refugiu din viata agitata si zgomotoasa ce se desfasoara dincolo de portile sale.
Cismigiu este de asemenea si cea mai veche gradina a capitalei si a supravietuit numeroaselor dezastre si a castigat inimile bucurestenilor de toate varstele. Farmecul sau consta in atmosfera deosebita, intretinuta de modul in care este amenajat si de faptul ca ofera distractii pentru vizitatorii sai de toate varstele: locuri de joaca pentru copii, plimbari cu barca sau hidrobicicleta, plimbari alene pe aleile sale umbrite sau vizionarea (sau de ce nu participarea) la un joc de sah sau table printre impatimitii acestora, in locul special amenajat. Un alt loc deosebit este reprezentat de restaurantul cu terasa situat pe o insula in mijlocul lacului, construit de Ion Mincu, si botezat Monte Carlo. Acesta in timpul razboiului a fost bombardat si distrus, insa a fost refacut ulterior, pastrandu-i-se numele.

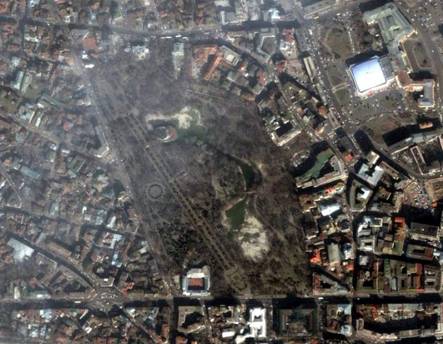

Fig.22 Imagine Satelitara Parcul Cismigiu

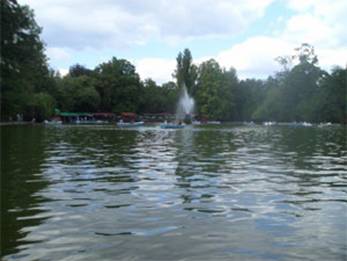

Fig.23 Poze Parcul Cismigiu

Inainte de a fi creat parcul, pe aceste locuri se intindea o dumbrava, ce adapostea un lac format din izvoarele ce curgeau in apropiere. In ea crestea trestie si papura, fiind un excelent adapost pentru ratele salbatice.
Din cauza inundatiilor repetate ale Dambovitei, si din dorinta de a exista in permanenta o sursa de apa potabila, in anul 1779 domnitorul Alexandru Ipsilanti porunceste construirea a doua cismele, situate in apropierea intrarilor de azi in parc. Seful lucrarilor avea titulatura de 'Mare Cismigiu', titulatura provenita dintr-un cuvant turcesc, de unde avea sa rezulte numele ulterior al parcului.
In anul 1830, la dispozitia generalului Pavel Kiseleff, se incep lucrarile de secare a mlastinii si de amenajare a unei gradini publice. Cel care va fi insarcinat cu aceasta va fi arhitectul peisagist vienez Carl Friederich Wilhelm Meyer. Dupa o adevarata batalie cu dumbrava mlastinoasa, aceasta va fi transformata intr-un frumos lac, cu instalatii de canalizare pentru a putea fi golit si curatat. In centrul lacului va fi plasata o fantana arteziana. Pe aleile trasate in jurul lacului de peisagist au fost plantati peste 30.000 de arbori, atat din specii indigene (artari, tei, brazi, ulmi), dar si specii rare (castani rosii, platani). De asemenea, au fost construite grote in miniatura artificiale si poduri peste canalele lacului.Parcul a fost inaugurat si deschis publicului in anul 185

Puncte de atractie: - Rondul Roman (Rotonda Scriitorilor)
Inaugurat in 1943, acesta este compus din busturi cioplite in piatra, asezate pe socluri inalte, reprezentand chipurile marilor nostri oameni de cultura: Mihai Eminescu, Alexandru Odobescu. Titu Maiorescu, I.L. Caragiale, George Cosbuc, St.O.Iosif, Ion Creanga, Al. Vlahuta, Duiliu Zamfirescu, B.P.Hasdeu, N.Balcescu, V.Alecsandri.

Monumentul Eroilor Francezi
Izvorul Sissi Stefanidi - sculptor C. Dimitriu-Barlad, reprezentind o mama indurerata de moartea fiicei sale ce toarna apa cu ulciorul.

Statuia lui Gheorghe Panu - sculptor Gheorghe Horvath

Statuia Maicii Smara (1854-1944) - sculptor Mihai Onofrei

2 Lucrari de birou si teren

2.1 Masuratori clasice realizate cu statia totala

Precizia dorita la realizarea retelei geodezice de sprijin este de 2 cm, precizie interna. Aceasta precizie se poate realiza prin utilizarea aparaturii electrooptice (statii totale), care asigura o precizie de masurare a unghiului de mc= 2CC si o eroare relativa de determinare a distantei de 1:100.000. Realizarea finala a acestei precizii este legata de metoda de compensare a retelei: constransa pe puncte vechi din reteaua nationala sau libera.

Directiile orizontale se vor masura prin metoda turului de orizont cu doua serii, reducandu-se la o directie de referinta (de obicei punctul cel mai departat).

S-au obtinut astfel doua valori pentru fiecare directie. Distantele se vor masura pe cat posibil dus-intors, fiecare de 2 ori. Se vor obtine 4 valori pentru o singura distanta.

Unghiurile zenitale se vor masura de 2 ori catre fiecare punct vizat. Avand 2 valori,efectuandu-se media se va obtine valoarea justa. Deasemenea avand unghiurile zenitale reciproce intre statii se vor putea calcula 4 diferente de nivel.

In fiecare statie se masoara inaltimea aparatului cu o precizie de 0,2 cm si se va nota inaltimea punctului vizat pentru a obtine valoarea corecta a diferentei de nivel. Acolo unde configuratia retelei geodezice nu va fi optima sau punctele de sprijin din reteaua de stat prea putine, se vor efectua masuratori suplimentare.

Se vor masura punctele caracteristice ale terenului pentru generarea cat mai corecta a modelului digital altimetric al terenului.

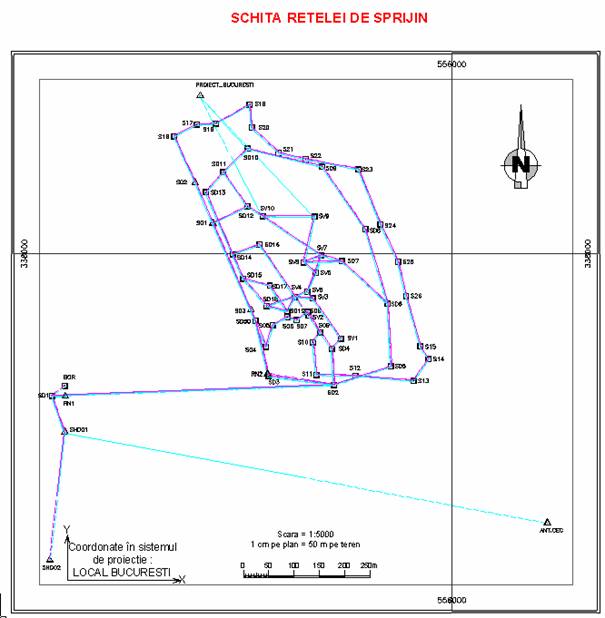

2.2 Calculul si compensarea retelei geodezice de sprijin

Sistemul de coordonate folosit la ridicarile topografice este Stereografic 1970 (proiectia oficiala folosita in prezent in Romania). Proiectia Stereografica 1970 este o proiectie azimutala perspectiva plan secant, cu polul proiectiei in punctul Qo de coordonate Bo = 46 si Lo = 25 Est Greenwich. A fost preluat, ca suprafata de referinta, elipsoidul Krasovski. Avantajul acestei proiectii consta in reprezentarea intregii tari pe un singur plan. Cercul de deformatie nula are raza de 201,718  Km si reprezinta intersectia planului secant cu elipsoidul de rotatie. Originea sistemului de axe de coordonate rectangulare este in punctul Qo, axa x fiind indreptata catre nord, iar axa y catre est.

Metoda de compensare folosita va fi metoda observatiilor indirecte ponderate ce presupune compensarea in bloc pentru triangulatie si trilateratie si compensare in bloc pentru diferentele de coordonate Dx, Dy siDz.

COMPENSAREA RETELEI DE SPRIJIN - ALTIMETRIE

Tabel 1 : PUNCTELE RETELEI DE SPRIJIN

Denumirea │ Numarul atribuit punctului │ Felul ║

║ punctului │ in programul de compensare │ punctului ║

║ S01 │ 1 │ vechi ║

║ S02 │ 2 │ vechi ║

║ S03 │ 3 │ vechi ║

║ S04 │ 4 │ nou ║

║ S05 │ 5 │ nou ║

║ S06 │ 6 │ nou ║

║ S07 │ 7 │ nou ║

║ S08 │ 8 │ nou ║

║ S09 │ 9 │ nou ║

║ S10 │ 10 │ nou ║

║ S11 │ 11 │ nou ║

║ S12 │ 12 │ nou ║

║ S13 │ 13 │ nou ║

║ S14 │ 14 │ nou ║

║ S15 │ 15 │ nou ║

║ S16 │ 16 │ nou ║

║ S17 │ 17 │ nou ║

║ S18 │ 18 │ nou ║

║ S19 │ 19 │ nou ║

║ S20 │ 20 │ nou ║

║ S21 │ 21 │ nou ║

║ S22 │ 22 │ nou ║

║ S23 │ 23 │ nou ║

║ S24 │ 24 │ nou ║

║ S25 │ 25 │ nou ║

║ S26 │ 26 │ nou ║

║ ANT.CEC │ 27 │ vechi ║

║ PROIECT_BUCURES│ 28 │ vechi ║

║ SHD01 │ 29 │ vechi ║

║ SHD02 │ 30 │ vechi ║

║ SD1 │ 31 │ nou ║

║ RN1 │ 32 │ nou ║

║ BOR │ 33 │ nou ║

║ SD2 │ 34 │ nou ║

║ SD3 │ 35 │ nou ║

║ RN2 │ 36 │ nou ║

║ SD4 │ 37 │ nou ║

║ SD5 │ 38 │ nou ║

║ SD50 │ 39 │ nou ║

║ SD12 │ 40 │ nou ║

║ SV1 │ 41 │ nou ║

║ SV2 │ 42 │ nou ║

║ SD6 │ 43 │ nou ║

║ SD7 │ 44 │ nou ║

║ SD8 │ 45 │ nou ║

║ SV7 │ 46 │ nou ║

║ SV8 │ 47 │ nou ║

║ SD9 │ 48 │ nou ║

║ SD10 │ 49 │ nou ║

║ SD11 │ 50 │ nou ║

║ SD13 │ 51 │ nou ║

║ SV10 │ 52 │ nou ║

║ SD14 │ 53 │ nou ║

║ SD15 │ 54 │ nou ║

║ SD16 │ 55 │ nou ║

║ SD17 │ 56 │ nou ║

║ SD18 │ 57 │ nou ║

║ SD19 │ 58 │ nou ║

║ SV4 │ 59 │ nou ║

║ SV3 │ 60 │ nou ║

║ SV5 │ 61 │ nou ║

║ SV6 │ 62 │ nou ║

║ SV9 │ 63 │ nou ║

Tabel 2 : COMPENSAREA TRIANGULATIEI

Punct │ Punct │ Directie │Corectie│ Directie │Pondere│Orientare│Control║

statie │ vizat │ masurata │ [cc] │compensata│ │ │ [cc] ║

║ S01 S02 0.0064 32 0.0096 1.000 371481 0.0 ║

║ S01 S03 199.6364 -32 199.6332 1.000 173.7717 0.0 ║

║ S02 S01 127.0677 -31 127.0646 1.000 171481 0.0 ║

║ S02 S16 325.5399 31 325.5430 1.000 372.6266 0.0 ║

║ S03 S01 183.2841 38 183.2879 1.000 373.7717 0.0 ║

║ S03 S04 385698 -38 385660 1.000 175.0499 0.0 ║

║ S04 S03 70.4951 39 70.4990 1.000 375.0499 0.0 ║

║ S04 S05 118368 -39 118329 1.000 19.3837 0.0 ║

║ S05 S04 337.4053 35 337.4088 1.000 219.3837 0.0 ║

║ S05 S06 185.9964 -35 185.9929 1.000 67.9678 0.0 ║

║ S06 S05 288.5918 31 288.5949 1.000 267.9678 0.0 ║

║ S06 S07 139.3936 -31 139.3905 1.000 118.7633 0.0 ║

║ S07 S06 321.8962 30 321.8992 1.000 318.7633 0.0 ║

║ S07 S08 63.5944 -30 63.5914 1.000 60.4556 0.0 ║

║ S08 S07 40.1566 26 40.1592 1.000 260.4556 0.0 ║

║ S08 S09 347042 -26 347016 1.000 169979 0.1 ║

║ S09 S08 67.7835 27 67.7862 1.000 369979 0.1 ║

║ S09 S10 342.6265 -27 342.6238 1.000 239.8356 -0.1 ║

║ S10 S09 146.2782 29 146.2811 1.000 39.8356 -0.1 ║

║ S10 S11 300.0126 -29 300.0097 1.000 193.5641 0.0 ║

║ S11 S10 348.6714 33 348.6747 1.000 393.5641 0.0 ║

║ S11 S12 56.1794 -33 56.1761 1.000 101.0654 0.0 ║

║ S12 S11 281.5108 25 281.5133 1.000 301.0654 0.0 ║

║ S12 S13 85.9616 -25 85.9591 1.000 105.5111 0.0 ║

║ S13 S12 16.9571 15 16.9586 1.000 305.5111 0.0 ║

║ S13 S14 149.7747 -15 149.7732 1.000 38.3258 -0.1 ║

║ S14 S13 188.8562 9 188.8571 1.000 238.3258 -0.1 ║

║ S14 S15 313.9090 -9 313.9081 1.000 363.3769 0.0 ║

║ S15 S14 374796 9 374805 1.000 163.3769 0.0 ║

║ S15 S26 193.2866 -9 193.2857 1.000 382.1822 5.6 ║

║ S16 S02 9.7563 -30 9.7533 1.000 172.6266 0.0 ║

║ S16 S17 307.0946 30 307.0976 1.000 69.9708 0.0 ║

║ S17 S16 198.0314 -23 198.0291 1.000 269.9708 0.0 ║

║ S17 S18 21377 23 21400 1.000 96.0818 0.0 ║

║ S18 S17 69.5363 -19 69.5344 1.000 296.0818 0.0 ║

║ S18 S19 240.7668 19 240.7687 1.000 67.3162 0.0 ║

║ S19 S18 240.9074 -10 240.9064 1.000 267.3162 0.0 ║

║ S19 S20 167.7024 10 167.7034 1.000 191132 0.0 ║

║ S20 S19 219.1925 -13 219.1912 1.000 391132 0.0 ║

║ S20 S21 373.5617 13 373.5630 1.000 148.4850 0.0 ║

║ S21 S20 291.0643 -11 291.0632 1.000 348.4850 0.0 ║

║ S21 S22 57.2964 11 57.2975 1.000 117192 0.0 ║

║ S22 S21 22.3152 -6 22.3146 1.000 317192 0.0 ║

║ S22 S23 219.6538 6 219.6544 1.000 112.0591 0.0 ║

║ S23 S22 355.7885 3 355.7888 1.000 312.0591 0.0 ║

║ S23 S24 219.6060 -3 219.6057 1.000 175.8760 0.0 ║

║ S24 S23 317103 0 317103 1.000 375.8760 0.0 ║

║ S24 S25 110.8445 0 110.8445 1.000 172.0102 0.0 ║

║ S25 S24 101.5108 -2 101.5106 1.000 372.0102 0.0 ║

║ S25 S26 319817 2 319819 1.000 185.4814 0.0 ║

║ S26 S15 75.0575 5 75.0580 1.000 182.1822 5.6 ║

║ S26 S25 278.3576 -5 278.3571 1.000 385.4814 0.0 ║

║ SHD01 ANT.CEC 289.6701 96 289.6797 1.000 111.8188 0.0 ║

║ SHD01 SHD02 385.2216 -53 385.2163 1.000 207.3554 0.0 ║

║ SHD01 SD1 156.3311 -43 156.3268 1.000 378.4659 0.0 ║

║ SD1 SHD01 345.9134 40 345.9174 1.000 178.4659 0.0 ║

║ SD1 RN1 268.9856 0 268.9856 1.000 101.5341 0.0 ║

║ SD1 BOR 225.6468 0 225.6468 1.000 58.1953 0.0 ║

║ SD1 SD2 265.0024 -40 269984 1.000 97.5470 0.0 ║

║ SD2 SD1 138.5392 26 138.5418 1.000 297.5470 0.0 ║

║ SD2 SD3 149.6240 -13 149.6227 1.000 308.6279 0.0 ║

║ SD2 RN2 151.4058 -23 151.4035 1.000 310.4087 0.0 ║

║ SD2 SD4 237.2575 29 237.2604 1.000 396.2655 0.0 ║

║ SD2 SD5 321.0342 -19 321.0323 1.000 80.0375 0.0 ║

║ SD3 SD2 397.4053 13 397.4066 1.000 108.6279 0.0 ║

║ SD3 SD50 273.9895 -13 273.9882 1.000 385.2095 0.0 ║

║ SD4 SD2 216.7862 -31 216.7831 1.000 196.2655 0.0 ║

║ SD4 SV1 66.3490 108 66.3598 1.000 45.8422 0.0 ║

║ SD4 SV2 381.5457 -77 381.5380 1.000 361.0204 0.0 ║

║ SD5 SD2 106.2770 1 106.2771 1.000 280.0375 0.0 ║

║ SD5 SD6 222.9187 -1 222.9186 1.000 396.6789 0.0 ║

║ SD50 S01 163.2311 7 163.2318 1.000 373.7700 0.0 ║

║ SD50 SD3 376741 -28 376713 1.000 185.2095 0.0 ║

║ SD50 RN2 379711 39 379750 1.000 185.5132 -0.1 ║

║ SD50 S01 163.2311 -19 163.2292 1.000 373.7674 0.0 ║

║ S01 SD50 248.7045 3 248.7048 1.000 173.7674 0.0 ║

║ S01 SD12 145.9226 -3 145.9223 1.000 70.9848 0.0 ║

║ SD12 S01 240.0944 26 240.0970 1.000 270.9848 0.0 ║

║ SD12 SD11 330.1417 -13 330.1404 1.000 361.0282 -0.1 ║

║ SD12 SV10 105.5872 -13 105.5859 1.000 136.4737 0.0 ║

║ SV1 SD4 17679 -104 17575 1.000 245.8422 0.0 ║

║ SV1 SV3 129.8568 104 129.8672 1.000 360.9519 0.0 ║

║ SD6 SD5 18.6164 -6 18.6158 1.000 196.6789 0.0 ║

║ SD6 SD7 169.7334 15 169.7349 1.000 347.7980 0.0 ║

║ SD6 SD8 203.3974 -10 203.3964 1.000 381.4595 0.0 ║

║ SD7 SD6 398.8911 -7 398.8904 1.000 147.7980 0.0 ║

║ SD7 SV7 168.4220 -5 168.4215 1.000 317.3291 0.0 ║

║ SD7 SV8 149.0848 12 149.0860 1.000 297.9936 0.0 ║

║ SD8 SD6 302.8623 2 302.8625 1.000 181.4595 0.0 ║

║ SD8 SD9 82.9752 -2 82.9750 1.000 361.5720 0.0 ║

║ SV7 SD7 196.1761 3 196.1764 1.000 117.3291 0.0 ║

║ SV7 SV8 353702 -16 353686 1.000 275.5213 0.0 ║

║ SV7 SV10 16.3362 14 16.3376 1.000 337.4903 -0.1 ║

║ SV8 SD7 1.9950 -1 1.9949 1.000 97.9936 0.0 ║

║ SV8 SV7 379.5195 32 379.5227 1.000 75.5213 0.0 ║

║ SV8 SV6 49.9461 -25 49.9436 1.000 145.9423 -0.3 ║

║ SV8 SV9 318.4959 -6 318.4953 1.000 14940 0.0 ║

║ SD9 SD8 29.8884 -2 29.8882 1.000 161.5720 0.0 ║

║ SD9 SD10 183.3916 2 183.3918 1.000 315.0756 0.0 ║

║ SD10 PROIECT_BUCURES 242.6716 -18 242.6698 1.000 353.2650 -0.2 ║

║ SD10 SD9 4803 2 4805 1.000 115.0756 0.0 ║

║ SD10 SD11 140.8693 16 140.8709 1.000 251.4660 0.0 ║

║ SD11 SD12 19.4190 -8 19.4182 1.000 161.0282 -0.1 ║

║ SD11 SD10 309.8571 -11 309.8560 1.000 51.4660 0.0 ║

║ SD11 SD13 103.7059 19 103.7078 1.000 245.3179 0.0 ║

║ SD13 SD11 28.6315 -20 28.6295 1.000 45.3179 0.0 ║

║ SD13 SD14 157.4821 8 157.4829 1.000 171713 0.0 ║

║ SD13 SD15 157.3785 12 157.3797 1.000 170681 0.0 ║

║ SV10 PROIECT_BUCURES 85627 45 85672 1.000 369.4926 -0.1 ║

║ SV10 SD12 51.5472 11 51.5483 1.000 336.4737 0.0 ║

║ SV10 SV7 252.5681 -32 252.5649 1.000 137.4903 -0.1 ║

║ SV10 SV9 215.3979 -24 215.3955 1.000 100.3209 -0.2 ║

║ SD14 SD13 77.6278 3 77.6281 1.000 371713 0.0 ║

║ SD14 SD15 277.2674 -28 277.2646 1.000 173.8078 0.0 ║

║ SD14 SD16 181.5587 25 181.5612 1.000 78.1044 0.0 ║

║ SD15 SD14 259.9292 32 259.9324 1.000 373.8078 0.0 ║

║ SD15 SD17 1.9752 24 1.9776 1.000 115.8531 0.0 ║

║ SD15 SD18 41.1712 -56 41.1656 1.000 155.0410 0.0 ║

║ SD16 SD14 365.6261 -17 365.6244 1.000 278.1044 0.0 ║

║ SD16 SV4 249.8918 17 249.8935 1.000 162.3735 0.0 ║

║ SD17 SD15 361293 -11 361282 1.000 315.8531 0.0 ║

║ SD17 SD19 210.7159 11 210.7170 1.000 162.4419 0.0 ║

║ SD18 SD15 9.4058 40 9.4098 1.000 355.0410 0.0 ║

║ SD18 SD19 170.7942 7 170.7949 1.000 116.4262 -0.1 ║

║ SD18 SV4 130179 -47 130132 1.000 79.6445 0.0 ║

║ SD19 SD17 91.5918 11 91.5929 1.000 362.4419 0.0 ║

║ SD19 SD18 45.5785 -12 45.5773 1.000 316.4262 -0.1 ║

║ SD19 SV4 159.5985 2 159.5987 1.000 30.4476 0.2 ║

║ SV4 SV2 341572 -45 341527 1.000 159.5909 -1.8 ║

║ SV4 SD16 146.9366 -13 146.9353 1.000 362.3735 0.0 ║

║ SV4 SD18 62014 49 62063 1.000 279.6445 0.0 ║

║ SV4 SD19 15.0105 -11 15.0094 1.000 230.4476 0.2 ║

║ SV4 SV3 290.5813 6 290.5819 1.000 106.0201 -12.8 ║

║ SV4 SV5 259.9343 15 259.9358 1.000 75.3740 -3.2 ║

║ SV3 SV1 255616 -8 255608 1.000 160.9519 0.0 ║

║ SV3 SV4 399.6295 -5 399.6290 1.000 306.0201 -12.8 ║

║ SV3 SV5 51.1850 13 51.1863 1.000 357.5774 -0.1 ║

║ SV5 SV7 269.2352 9 269.2361 1.000 23.1452 0.2 ║

║ SV5 SV4 121.4653 -4 121.4649 1.000 275.3740 -3.2 ║

║ SV5 SV6 272.6814 -5 272.6809 1.000 26.5899 0.0 ║

║ SV6 SV7 338.9032 -7 338.9025 1.000 19.2107 0.4 ║

║ SV6 SV8 265.6329 11 265.6340 1.000 345.9423 -0.3 ║

║ SV6 SV5 146.2820 -3 146.2817 1.000 226.5899 0.0 ║

║ SV9 PROIECT_BUCURES 238.4069 -45 238.4024 1.000 351.7024 0.0 ║

║ SV9 SV8 101.1945 -5 101.1940 1.000 214940 0.0 ║

║ SV9 SV10 187.0160 50 187.0210 1.000 300.3209 -0.2 ║

║ Directii masurate = 146 ; [pvv] = 122542.6080 ║

Tabel 3 : COMPENSAREA TRILATERATIEI

║ Punct │ Punct │ Distanta │Corectie│ Distanta │ Pondere │Control║

statie │ vizat │ masurata │ [mm] │compensata│ (1/dist)│ [mm] ║

║ S01 S02 87.945 -3 87.942 0.114 0.0 ║

║ S01 S03 187.821 -3 187.818 0.053 0.0 ║

║ S02 S01 87.943 -1 87.942 0.114 0.0 ║

║ S02 S16 100.712 3 100.715 0.099 0.0 ║

║ S03 S01 187.825 -7 187.818 0.053 0.0 ║

║ S03 S04 79.152 -3 79.149 0.126 0.0 ║

║ S04 S03 79.153 -4 79.149 0.126 0.0 ║

║ S04 S05 45.123 5 45.128 0.222 0.0 ║

║ S05 S04 45.131 -3 45.128 0.222 0.0 ║

║ S05 S06 32.734 5 32.739 0.305 0.0 ║

║ S06 S05 32.744 -5 32.739 0.305 0.0 ║

║ S06 S07 19.286 -4 19.282 0.519 0.0 ║

║ S07 S06 19.280 2 19.282 0.519 0.0 ║

║ S07 S08 26.917 1 26.918 0.372 0.0 ║

║ S08 S07 26.919 -1 26.918 0.371 0.0 ║

║ S08 S09 47.072 -11 47.061 0.212 0.0 ║

║ S09 S08 47.054 7 47.061 0.213 0.0 ║

║ S09 S10 2040 4 2044 0.416 0.0 ║

║ S10 S09 2049 -5 2044 0.416 0.0 ║

║ S10 S11 65.429 0 65.429 0.153 0.0 ║

║ S11 S10 65.433 -4 65.429 0.153 0.0 ║

║ S11 S12 77.661 2 77.663 0.129 0.0 ║

║ S12 S11 77.668 -5 77.663 0.129 0.0 ║

║ S12 S13 115.524 -3 115.521 0.087 -0.1 ║

║ S13 S12 115.523 -2 115.521 0.087 -0.1 ║

║ S13 S14 52.565 8 52.573 0.190 0.0 ║

║ S14 S13 52.579 -6 52.573 0.190 0.0 ║

║ S14 S15 29.405 -2 29.403 0.340 0.0 ║

║ S15 S14 29.398 5 29.403 0.340 0.0 ║

║ S15 S26 10045 14 10059 0.096 -0.3 ║

║ S16 S02 100.726 -11 100.715 0.099 0.0 ║

║ S16 S17 50.993 2 50.995 0.196 0.0 ║

║ S17 S16 50.996 -1 50.995 0.196 0.0 ║

║ S17 S18 37.837 2 37.839 0.264 0.0 ║

║ S18 S17 37.840 -1 37.839 0.264 0.0 ║

║ S18 S19 76.541 5 76.546 0.131 0.0 ║

║ S19 S18 76.550 -4 76.546 0.131 0.0 ║

║ S19 S20 45.845 3 45.848 0.218 0.0 ║

║ S20 S19 45.848 0 45.848 0.218 0.0 ║

║ S20 S21 72.826 3 72.829 0.137 0.0 ║

║ S21 S20 72.826 3 72.829 0.137 0.0 ║

║ S21 S22 55.307 7 55.314 0.181 0.0 ║

║ S22 S21 55.318 -4 55.314 0.181 0.0 ║

║ S22 S23 106.762 12 106.774 0.094 0.0 ║

║ S23 S22 106.780 -6 106.774 0.094 0.0 ║

║ S23 S24 117.609 6 117.615 0.085 0.0 ║

║ S24 S23 117.612 3 117.615 0.085 0.0 ║

║ S24 S25 81.872 2 81.874 0.122 0.0 ║

║ S25 S24 81.869 5 81.874 0.122 0.0 ║

║ S25 S26 69.512 5 69.517 0.144 0.0 ║

║ S26 S15 10065 -6 10059 0.096 -0.3 ║

║ S26 S25 69.516 1 69.517 0.144 0.0 ║

║ SHD01 SHD02 25846 0 25846 0.039 0.0 ║

║ SHD01 SD1 76.632 3 76.635 0.130 0.0 ║

║ SD1 SHD01 76.636 -1 76.635 0.130 0.0 ║

║ SD1 RN1 26.698 0 26.698 0.375 0.0 ║

║ SD1 BOR 32.189 0 32.189 0.311 0.0 ║

║ SD1 SD2 559.568 -10 559.558 0.018 0.0 ║

║ SD2 SD1 559.567 -9 559.558 0.018 0.0 ║

║ SD2 SD3 130.773 19 130.792 0.076 0.0 ║

║ SD2 RN2 132.870 -39 132.831 0.075 0.0 ║

║ SD2 SD4 72.147 0 72.147 0.139 0.0 ║

║ SD2 SD5 118.733 0 118.733 0.084 0.0 ║

║ SD3 SD2 130.778 14 130.792 0.076 0.0 ║

║ SD3 SD50 112.770 -1 112.769 0.089 0.0 ║

║ SD4 SD2 72.143 4 72.147 0.139 0.0 ║

║ SD4 SV1 26.863 9 26.872 0.372 0.0 ║

║ SD4 SV2 79.823 1 79.824 0.125 0.0 ║

║ SD5 SD2 118.734 -1 118.733 0.084 0.0 ║

║ SD5 SD6 12703 2 12705 0.080 0.0 ║

║ SD50 S01 211.122 16 211.138 0.047 0.0 ║

║ SD50 SD3 112.757 12 112.769 0.089 0.0 ║

║ SD50 RN2 108.612 -23 108.589 0.092 0.0 ║

║ SD50 S01 211.122 -28 211.094 0.047 0.0 ║

║ S01 SD50 211.107 -13 211.094 0.047 0.0 ║

║ S01 SD12 76.133 2 76.135 0.131 0.0 ║

║ SD12 S01 76.141 -6 76.135 0.131 0.0 ║

║ SD12 SD11 83.119 -2 83.117 0.120 0.0 ║

║ SD12 SV10 36.111 7 36.118 0.277 0.0 ║

║ SV1 SD4 26.865 7 26.872 0.372 0.0 ║

║ SV1 SV3 97.017 4 97.021 0.103 0.0 ║

║ SD6 SD5 12696 9 12705 0.080 0.0 ║

║ SD6 SD7 12118 9 12127 0.081 0.0 ║

║ SD6 SD8 15492 4 15496 0.065 0.0 ║

║ SD7 SD6 12130 -3 12127 0.081 0.0 ║

║ SD7 SV7 42.709 -3 42.706 0.234 0.0 ║

║ SD7 SV8 75.418 0 75.418 0.133 0.0 ║

║ SD8 SD6 15494 2 15496 0.065 0.0 ║

║ SD8 SD9 150.621 2 150.623 0.066 0.0 ║

║ SV7 SD7 42.702 4 42.706 0.234 0.0 ║

║ SV7 SV8 36.939 6 36.945 0.271 0.0 ║

║ SV7 SV10 139.426 -1 139.425 0.072 0.0 ║

║ SV8 SD7 75.421 -3 75.418 0.133 0.0 ║

║ SV8 SV7 36.956 -11 36.945 0.271 0.0 ║

║ SV8 SV6 31.307 -7 31.300 0.319 0.0 ║

║ SV8 SV9 93.181 7 93.188 0.107 0.0 ║

║ SD9 SD8 150.619 4 150.623 0.066 0.0 ║

║ SD9 SD10 151.735 8 151.743 0.066 0.0 ║

║ SD10 SD9 151.745 -2 151.743 0.066 0.0 ║

║ SD10 SD11 67.166 -4 67.162 0.149 0.0 ║

║ SD11 SD12 83.122 -5 83.117 0.120 0.0 ║

║ SD11 SD10 67.163 -1 67.162 0.149 0.0 ║

║ SD11 SD13 52.784 3 52.787 0.189 0.0 ║

║ SD13 SD11 52.784 3 52.787 0.189 0.0 ║

║ SD13 SD14 13138 3 13141 0.075 0.0 ║

║ SD13 SD15 187.331 1 187.332 0.053 0.0 ║

║ SV10 SD12 36.121 -3 36.118 0.277 0.0 ║

║ SV10 SV7 139.427 -2 139.425 0.072 0.0 ║

║ SV10 SV9 102.724 3 102.727 0.097 0.0 ║

║ SD14 SD13 13138 3 13141 0.075 0.0 ║

║ SD14 SD15 53.187 4 53.191 0.188 0.0 ║

║ SD14 SD16 57.147 5 57.152 0.175 0.0 ║

║ SD15 SD14 53.196 -5 53.191 0.188 0.0 ║

║ SD15 SD17 5051 -6 5045 0.185 0.0 ║

║ SD15 SD18 70.971 1 70.972 0.141 0.0 ║

║ SD16 SD14 57.158 -6 57.152 0.175 0.0 ║

║ SD16 SV4 12639 7 12646 0.080 0.0 ║

║ SD18 SD15 70.974 -2 70.972 0.141 0.0 ║

║ SD18 SD19 42.156 -6 42.150 0.237 0.0 ║

║ SD18 SV4 58.916 1 58.917 0.170 0.0 ║

║ SD19 SD17 61.894 2 61.896 0.162 0.0 ║

║ SD19 SD18 42.146 4 42.150 0.237 0.0 ║

║ SD19 SV4 32.980 -6 32.974 0.303 0.0 ║

║ SV4 SV2 46.663 1 46.664 0.214 -0.3 ║

║ SV4 SD16 12643 3 12646 0.080 0.0 ║

║ SV4 SD18 58.911 6 58.917 0.170 0.0 ║

║ SV4 SD19 32.973 1 32.974 0.303 0.0 ║

║ SV4 SV3 35.589 -9 35.580 0.281 -0.2 ║

║ SV4 SV5 26.815 -8 26.807 0.373 0.0 ║

║ SV3 SV1 97.022 -1 97.021 0.103 0.0 ║

║ SV3 SV4 35.578 2 35.580 0.281 -0.2 ║

║ SV3 SV5 17.138 2 17.140 0.583 0.0 ║

║ SV5 SV7 77.344 3 77.347 0.129 0.0 ║

║ SV5 SV4 26.814 -7 26.807 0.373 0.0 ║

║ SV5 SV6 41.308 -2 41.306 0.242 0.0 ║

║ SV6 SV7 36.163 8 36.171 0.277 0.0 ║

║ SV6 SV8 31.297 3 31.300 0.320 0.0 ║

║ SV6 SV5 41.309 -3 41.306 0.242 0.0 ║

║ SV9 SV8 93.187 1 93.188 0.107 0.0 ║

║ SV9 SV10 102.731 -4 102.727 0.097 0.0 ║

║ Distante masurate = 142 ; [pvv] = 825.5781 ║

Tabel 4 : COMPENSAREA COORDONATELOR

║ Denumirea │ X │ mx │ Y │ my │ mt ║

║ punctului │ [m] │ [mm] │ [m] │ [mm] │ [mm] ║

║ S01 338060.743 0 555526.120 0 0 ║

║ S02 338141.533 0 555491.382 0 0 ║

║ S03 337888.641 0 555601.329 0 0 ║

║ S04 337815.493 8 555631.561 7 11 ║

║ S05 337858.545 10 555645.090 6 12 ║

║ S06 33787332 12 555673.771 8 14 ║

║ S07 337868.730 13 555692.222 9 16 ║

║ S08 33788396 15 55571112 10 18 ║

║ S09 33784271 18 555738.703 11 21 ║

║ S10 33782782 17 55572620 13 22 ║

║ S11 337759.687 19 555731.224 21 28 ║

║ S12 337758.388 24 555808.876 23 34 ║

║ S13 337748.400 36 555923.964 27 45 ║

║ S14 337791.730 39 555953.736 24 46 ║

║ S15 337816.400 38 555937.739 23 44 ║

║ S16 338233.080 9 555449.399 9 13 ║

║ S17 338256.252 10 55549825 12 15 ║

║ S18 338258.580 11 555532.592 14 18 ║

║ S19 338296.174 17 555599.270 18 24 ║

║ S20 338250.522 18 555603.503 16 24 ║

║ S21 338200.265 21 555656.212 16 27 ║

║ S22 338187.589 25 555710.054 18 30 ║

║ S23 338167.484 31 55581918 19 36 ║

║ S24 338058.213 33 555858.428 19 38 ║

║ S25 33798126 35 555893.276 20 40 ║

║ S26 337916.410 36 555908.993 20 41 ║

║ ANT.CEC 337466.394 0 556188.911 0 0 ║

║ PROIECT_BUCURES 338313.334 0 555500.812 0 0 ║

║ SHD01 337646.016 0 555232.518 0 0 ║

║ SHD02 337392.869 0 555203.139 0 0 ║

║ SD1 337718.308 8 555207.087 5 9 ║

║ RN1 337717.665 8 555233.777 9 12 ║

║ BOR 337737.959 9 555232.582 8 12 ║

║ SD2 337739.864 25 555766.229 19 32 ║

║ SD3 337757.536 20 555636.637 20 29 ║

║ RN2 337761.485 21 555635.170 21 30 ║

║ SD4 337811.887 26 555762.000 18 31 ║

║ SD5 337776.488 31 555879.173 20 37 ║

║ SD50 337867.275 18 555610.672 15 24 ║

║ SD12 33809211 21 55559493 14 25 ║

║ SV1 337832.088 27 555779.721 18 32 ║

║ SV2 337877.209 25 555716.122 18 31 ║

║ SD6 337901.024 31 555872.670 17 35 ║

║ SD7 337985.707 27 555781.917 16 31 ║

║ SD8 338049.014 30 555828.309 17 35 ║

║ SV7 337997.188 25 555740.783 15 29 ║

║ SV8 337983.330 24 555706.536 16 29 ║

║ SD9 338173.019 27 555742.811 18 33 ║

║ SD10 338208.618 21 555595.302 16 27 ║

║ SD11 338162.234 20 555546.730 15 25 ║

║ SD13 338122.266 20 555512.248 15 25 ║

║ SV10 33807631 22 55562843 14 26 ║

║ SD14 337999.014 21 555565.191 16 26 ║

║ SD15 337950.262 21 555586.462 17 27 ║

║ SD16 338018.286 22 555618.996 16 28 ║

║ SD17 337936.942 23 555638.841 17 28 ║

║ SD18 337896.265 22 555632.520 18 28 ║

║ SD19 337885.510 23 555673.275 18 29 ║

║ SV4 33791784 23 555688.451 17 29 ║

║ SV3 337911.424 24 555723.873 17 30 ║

║ SV5 33792897 24 555713.278 16 29 ║

║ SV6 337962.652 25 555730.033 16 29 ║

║ SV9 33807113 25 555727.569 15 29 ║

║ Eroarea medie de determinare a unui punct = 20.17 mm ║

DATE TEHNICE ALE COMPENSARII RETELEI DE SPRIJIN

─ ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ──

- Metoda de compensare :

- metoda observatiilor indirecte ponderate;

- compensare in bloc pentru triangulatie si trilateratie;

- retea constransa pe punctele vechi.

- Numarul total de puncte in retea : 63

- puncte vechi : 7

- puncte noi : 56

- Suprafata aproximativa a retelei : 0.43 kmp

- Lungimea medie a unei laturi : 80 m

- Numarul total de directii orizontale : 146

- Numarul mediu de directii intr-o statie : 3

- Precizia impusa la masurarea unei directii : 10 cc

- Corectia medie aplicata unei directii : 21 cc

- Corectia maxima aplicata unei directii : 108 cc

- [pvv] directii : 122543

- Numarul total de distante masurate : 142

- Numarul mediu de distante intr-o statie : 2

- Precizia impusa la masurarea unei distante : 15 mm

- Corectia medie aplicata unei distante : 5 mm

- Corectia maxima aplicata unei distante : 39 mm

- [pvv] distante : 826

- Punctul cel mai slab determinat din retea : S14

- eroarea de determinare pe axa x : 39 mm

- eroarea de determinare pe axa y : 24 mm

- eroarea totala de determinare : 46 mm

- Eroarea medie de determinare a unui punct : 20 mm

COMPENSAREA RETELEI DE SPRIJIN - ALTIMETRIE

Tabel 1 : PUNCTELE RETELEI DE SPRIJIN

Denumirea │ Numarul atribuit punctului │ Felul ║

║ punctului │ in programul de compensare │ punctului ║

║ S01 │ 1 │ vechi ║

║ S02 │ 2 │ vechi ║

║ S03 │ 3 │ vechi ║

║ S04 │ 4 │ nou ║

║ S05 │ 5 │ nou ║

║ S06 │ 6 │ nou ║

║ S07 │ 7 │ nou ║

║ S08 │ 8 │ nou ║

║ S09 │ 9 │ nou ║

║ S10 │ 10 │ nou ║

║ S11 │ 11 │ nou ║

║ S12 │ 12 │ nou ║

║ S13 │ 13 │ nou ║

║ S14 │ 14 │ nou ║

║ S15 │ 15 │ nou ║

║ S16 │ 16 │ nou ║

║ S17 │ 17 │ nou ║

║ S18 │ 18 │ nou ║

║ S19 │ 19 │ nou ║

║ S20 │ 20 │ nou ║

║ S21 │ 21 │ nou ║

║ S22 │ 22 │ nou ║

║ S23 │ 23 │ nou ║

║ S24 │ 24 │ nou ║

║ S25 │ 25 │ nou ║

║ S26 │ 26 │ nou ║

║ ANT.CEC │ 27 │ vechi ║

║ PROIECT_BUCURES│ 28 │ vechi ║

║ SHD01 │ 29 │ vechi ║

║ SHD02 │ 30 │ vechi ║

║ SD1 │ 31 │ nou ║

║ RN1 │ 32 │ nou ║

║ BOR │ 33 │ nou ║

║ SD2 │ 34 │ nou ║

║ SD3 │ 35 │ nou ║

║ RN2 │ 36 │ vechi ║

║ SD4 │ 37 │ nou ║

║ SD5 │ 38 │ nou ║

║ SD50 │ 39 │ nou ║

║ SD12 │ 40 │ nou ║

║ SV1 │ 41 │ nou ║

║ SV2 │ 42 │ nou ║

║ SD6 │ 43 │ nou ║

║ SD7 │ 44 │ nou ║

║ SD8 │ 45 │ nou ║

║ SV7 │ 46 │ nou ║

║ SV8 │ 47 │ nou ║

║ SD9 │ 48 │ nou ║

║ SD10 │ 49 │ nou ║

║ SD11 │ 50 │ nou ║

║ SD13 │ 51 │ nou ║

║ SV10 │ 52 │ nou ║

║ SD14 │ 53 │ nou ║

║ SD15 │ 54 │ nou ║

║ SD16 │ 55 │ nou ║

║ SD17 │ 56 │ nou ║

║ SD18 │ 57 │ nou ║

║ SD19 │ 58 │ nou ║

║ SV4 │ 59 │ nou ║

║ SV3 │ 60 │ nou ║

║ SV5 │ 61 │ nou ║

║ SV6 │ 62 │ nou ║

║ SV9 │ 63 │ nou ║

COMPENSAREA MASURATORILOR DELTA_H

║ Punct │ Punct │ Delta_x │Corectie│ Delta_x │ Pondere │Control║

║ statie │ vizat │ masurata │ [mm] │compensata│ (1/dist)│ [mm] ║

║ S01 S02 0.521 6 0.527 1.000 0.0 ║

║ S01 S03 -0.379 8 -0.371 1.000 0.0 ║

║ S02 S01 -0.534 7 -0.527 1.000 0.0 ║

║ S02 S16 785 5 790 1.000 0.0 ║

║ S03 S01 0.363 8 0.371 1.000 0.0 ║

║ S03 S04 0.056 5 0.061 1.000 0.0 ║

║ S04 S03 -0.066 5 -0.061 1.000 0.0 ║

║ S04 S05 0.333 4 0.337 1.000 0.0 ║

║ S05 S04 -0.342 5 -0.337 1.000 0.0 ║

║ S05 S06 -0.183 3 -0.180 1.000 0.0 ║

║ S06 S05 0.177 3 0.180 1.000 0.0 ║

║ S06 S07 -0.041 2 -0.039 1.000 0.0 ║

║ S07 S06 0.037 2 0.039 1.000 0.0 ║

║ S07 S08 -0.041 3 -0.038 1.000 0.0 ║

║ S08 S07 0.035 3 0.038 1.000 0.0 ║

║ S08 S09 -0.073 5 -0.068 1.000 0.0 ║

║ S09 S08 0.062 6 0.068 1.000 0.0 ║

║ S09 S10 0.240 6 0.246 1.000 0.0 ║

║ S10 S09 -0.253 7 -0.246 1.000 0.0 ║

║ S10 S11 -0.100 7 -0.093 1.000 0.0 ║

║ S11 S10 0.085 8 0.093 1.000 0.0 ║

║ S11 S12 0.052 11 0.063 1.000 0.0 ║

║ S12 S11 -0.075 12 -0.063 1.000 0.0 ║

║ S12 S13 0.079 13 0.092 1.000 0.0 ║

║ S13 S12 -0.106 14 -0.092 1.000 0.0 ║

║ S13 S14 0.093 4 0.097 1.000 0.0 ║

║ S14 S13 -0.102 5 -0.097 1.000 0.0 ║

║ S14 S15 -0.165 3 -0.162 1.000 0.0 ║

║ S15 S14 0.158 4 0.162 1.000 0.0 ║

║ S15 S26 -0.064 6 -0.058 1.000 0.0 ║

║ S16 S02 -794 4 -790 1.000 0.0 ║

║ S16 S17 1.096 6 1.102 1.000 0.0 ║

║ S17 S16 -1.108 6 -1.102 1.000 0.0 ║

║ S17 S18 -476 5 -471 1.000 0.0 ║

║ S18 S17 467 4 471 1.000 0.0 ║

║ S18 S19 3.285 3 3.288 1.000 0.0 ║

║ S19 S18 -3.290 2 -3.288 1.000 0.0 ║

║ S19 S20 -5.880 4 -5.876 1.000 0.0 ║

║ S20 S19 5.873 3 5.876 1.000 0.0 ║

║ S20 S21 0.650 6 0.656 1.000 0.0 ║

║ S21 S20 -0.662 6 -0.656 1.000 0.0 ║

║ S21 S22 -0.047 6 -0.041 1.000 0.0 ║

║ S22 S21 0.036 5 0.041 1.000 0.0 ║

║ S22 S23 0.505 3 0.508 1.000 0.0 ║

║ S23 S22 -0.511 3 -0.508 1.000 0.0 ║

║ S23 S24 -0.608 3 -0.605 1.000 0.0 ║

║ S24 S23 0.602 3 0.605 1.000 0.0 ║

║ S24 S25 -0.133 2 -0.131 1.000 0.0 ║

║ S25 S24 0.129 2 0.131 1.000 0.0 ║

║ S25 S26 0.143 2 0.145 1.000 0.0 ║

║ S26 S15 0.052 6 0.058 1.000 0.0 ║

║ S26 S25 -0.147 2 -0.145 1.000 0.0 ║

║ SHD01 SHD02 -1.658 0 -1.658 1.000 0.0 ║

║ SHD01 SD1 -1.581 7 -1.574 1.000 0.0 ║

║ SD1 SHD01 1.570 4 1.574 1.000 0.0 ║

║ SD1 RN1 0.147 0 0.147 1.000 0.0 ║

║ SD1 BOR -0.117 0 -0.117 1.000 0.0 ║

║ SD1 SD2 -0.063 12 -0.051 1.000 0.0 ║

║ SD2 SD1 0.042 9 0.051 1.000 0.0 ║

║ SD2 SD3 -0.389 11 -0.378 1.000 0.0 ║

║ SD2 RN2 0.177 0 0.177 1.000 0.0 ║

║ SD2 SD4 -0.198 11 -0.187 1.000 0.0 ║

║ SD2 SD5 0.067 8 0.075 1.000 0.0 ║

║ SD3 SD2 0.367 11 0.378 1.000 0.0 ║

║ SD3 SD50 0.150 10 0.160 1.000 0.0 ║

║ SD4 SD2 0.176 11 0.187 1.000 0.0 ║

║ SD4 SV1 -0.156 10 -0.146 1.000 0.0 ║

║ SD4 SV2 0.058 1 0.059 1.000 0.0 ║

║ SD5 SD2 -0.080 5 -0.075 1.000 0.0 ║

║ SD5 SD6 -0.619 9 -0.610 1.000 0.0 ║

║ SD50 S01 0.288 -5 0.283 1.000 0.0 ║

║ SD50 SD3 -0.170 10 -0.160 1.000 0.0 ║

║ SD50 RN2 0.388 7 0.395 1.000 0.0 ║

║ SD50 S01 0.288 12 0.300 1.000 0.0 ║

║ S01 SD50 -0.314 14 -0.300 1.000 0.0 ║

║ S01 SD12 0.057 7 0.064 1.000 0.0 ║

║ SD12 S01 -0.073 9 -0.064 1.000 0.0 ║

║ SD12 SD11 0.056 8 0.064 1.000 0.0 ║

║ SD12 SV10 -0.337 4 -0.333 1.000 0.0 ║

║ SV1 SD4 0.135 11 0.146 1.000 0.0 ║

║ SV1 SV3 0.247 7 0.254 1.000 0.0 ║

║ SD6 SD5 0.603 7 0.610 1.000 0.0 ║

║ SD6 SD7 0.631 9 0.640 1.000 0.0 ║

║ SD6 SD8 0.035 8 0.043 1.000 0.0 ║

║ SD7 SD6 -0.649 9 -0.640 1.000 0.0 ║

║ SD7 SV7 -0.256 3 -0.253 1.000 0.0 ║

║ SD7 SV8 5.635 9 5.644 1.000 0.0 ║

║ SD8 SD6 -0.049 6 -0.043 1.000 0.0 ║

║ SD8 SD9 0.713 13 0.726 1.000 0.0 ║

║ SV7 SD7 0.249 4 0.253 1.000 0.0 ║

║ SV7 SV8 5.890 6 5.896 1.000 0.0 ║

║ SV7 SV10 -0.050 12 -0.038 1.000 0.0 ║

║ SV8 SD7 -5.652 8 -5.644 1.000 0.0 ║

║ SV8 SV7 -5.900 4 -5.896 1.000 0.0 ║

║ SV8 SV6 -5.925 8 -5.917 1.000 0.0 ║

║ SV8 SV9 -5.736 5 -5.731 1.000 0.0 ║

║ SD9 SD8 -0.736 10 -0.726 1.000 0.0 ║

║ SD9 SD10 -0.209 13 -0.196 1.000 0.0 ║

║ SD10 SD9 0.185 11 0.196 1.000 0.0 ║

║ SD10 SD11 0.163 11 0.174 1.000 0.0 ║

║ SD11 SD12 -0.071 7 -0.064 1.000 0.0 ║

║ SD11 SD10 -0.182 8 -0.174 1.000 0.0 ║

║ SD11 SD13 0.336 11 0.347 1.000 0.0 ║

║ SD13 SD11 -0.354 7 -0.347 1.000 0.0 ║

║ SD13 SD14 -0.041 7 -0.034 1.000 0.0 ║

║ SD13 SD15 -0.172 10 -0.162 1.000 0.0 ║

║ SV10 SD12 0.325 8 0.333 1.000 0.0 ║

║ SV10 SV7 0.029 9 0.038 1.000 0.0 ║

║ SV10 SV9 0.195 8 0.203 1.000 0.0 ║

║ SD14 SD13 0.022 12 0.034 1.000 0.0 ║

║ SD14 SD15 -0.133 5 -0.128 1.000 0.0 ║

║ SD14 SD16 -0.329 10 -0.319 1.000 0.0 ║

║ SD15 SD14 0.117 11 0.128 1.000 0.0 ║

║ SD15 SD17 -0.009 4 -0.005 1.000 0.0 ║

║ SD15 SD18 -0.106 6 -0.100 1.000 0.0 ║

║ SD16 SD14 0.310 9 0.319 1.000 0.0 ║

║ SD16 SV4 -0.289 14 -0.275 1.000 0.0 ║

║ SD17 SD15 -0.002 7 0.005 1.000 0.0 ║

║ SD17 SD19 -0.339 3 -0.336 1.000 0.0 ║

║ SD18 SD15 0.099 1 0.100 1.000 0.0 ║

║ SD18 SD19 -0.251 10 -0.241 1.000 0.0 ║

║ SD18 SV4 -0.375 8 -0.367 1.000 0.0 ║

║ SD19 SD17 0.330 6 0.336 1.000 0.0 ║

║ SD19 SD18 0.236 5 0.241 1.000 0.0 ║

║ SD19 SV4 -0.134 8 -0.126 1.000 0.0 ║

║ SV4 SV2 -0.057 -1 -0.058 1.000 0.0 ║

║ SV4 SD16 0.262 13 0.275 1.000 0.0 ║

║ SV4 SD18 0.359 8 0.367 1.000 0.0 ║

║ SV4 SD19 0.120 6 0.126 1.000 0.0 ║

║ SV4 SV3 -0.023 14 -0.009 1.000 0.0 ║

║ SV4 SV5 -0.021 10 -0.011 1.000 0.0 ║

║ SV3 SV1 -0.262 8 -0.254 1.000 0.0 ║

║ SV3 SV4 0.002 7 0.009 1.000 0.0 ║

║ SV3 SV5 -0.006 4 -0.002 1.000 0.0 ║

║ SV5 SV7 -0.070 4 -0.066 1.000 0.0 ║

║ SV5 SV4 0.000 11 0.011 1.000 0.0 ║

║ SV5 SV6 -0.094 7 -0.087 1.000 0.0 ║

║ SV6 SV7 0.020 1 0.021 1.000 0.0 ║

║ SV6 SV8 5.911 6 5.917 1.000 0.0 ║

║ SV6 SV5 0.079 8 0.087 1.000 0.0 ║

║ SV9 SV8 5.727 4 5.731 1.000 0.0 ║

║ SV9 SV10 -0.211 8 -0.203 1.000 0.0 ║

║ Delta_h masurate = 142 ; [pvv] = 7986.7297 ║

Tabel 3 : COMPENSAREA COORDONATELOR

║ Denumirea │ H │ mh │ mt ║

║ punctului │ [m] │ [mm] │ [mm] ║

║ S01 71.410 0 0 ║

║ S02 71.937 0 0 ║

║ S03 71.039 0 0 ║

║ S04 71.100 7 7 ║

║ S05 71.437 9 9 ║

║ S06 71.257 11 11 ║

║ S07 71.218 12 12 ║

║ S08 71.180 14 14 ║

║ S09 71.113 14 14 ║

║ S10 71.359 15 15 ║

║ S11 71.266 16 16 ║

║ S12 71.330 16 16 ║

║ S13 71.422 16 16 ║

║ S14 71.520 17 17 ║

║ S15 71.358 17 17 ║

║ S16 76.727 7 7 ║

║ S17 77.829 9 9 ║

║ S18 73.357 11 11 ║

║ S19 76.645 12 12 ║

║ S20 70.768 14 14 ║

║ S21 71.424 14 14 ║

║ S22 71.383 15 15 ║

║ S23 71.891 16 16 ║

║ S24 71.286 16 16 ║

║ S25 71.155 16 16 ║

║ S26 71.300 17 17 ║

║ ANT.CEC 125.310 0 0 ║

║ PROIECT_BUCURES 111.860 0 0 ║

║ SHD01 72.970 0 0 ║

║ SHD02 71.312 0 0 ║

║ SD1 71.396 6 6 ║

║ RN1 71.543 11 11 ║

║ BOR 71.279 11 11 ║

║ SD2 71.345 6 6 ║

║ SD3 70.967 7 7 ║

║ RN2 71.522 0 0 ║

║ SD4 71.157 8 8 ║

║ SD5 71.419 8 8 ║

║ SD50 71.127 6 6 ║

║ SD12 71.491 9 9 ║

║ SV1 71.011 9 9 ║

║ SV2 71.216 10 10 ║

║ SD6 70.809 9 9 ║

║ SD7 71.449 9 9 ║

║ SD8 70.852 10 10 ║

║ SV7 71.197 9 9 ║

║ SV8 77.093 9 9 ║

║ SD9 71.578 11 11 ║

║ SD10 71.382 10 10 ║

║ SD11 71.556 9 9 ║

║ SD13 71.903 10 10 ║

║ SV10 71.159 9 9 ║

║ SD14 71.868 10 10 ║

║ SD15 71.740 10 10 ║

║ SD16 71.549 10 10 ║

║ SD17 71.735 11 11 ║

║ SD18 71.641 10 10 ║

║ SD19 71.400 10 10 ║

║ SV4 71.274 9 9 ║

║ SV3 71.264 9 9 ║

║ SV5 71.263 9 9 ║

║ SV6 71.176 10 10 ║

║ SV9 71.362 10 10 ║

║Er. medie de det. a unui punct = 11.46 mm ║

DATE TEHNICE ALE COMPENSARII RETELEI DE SPRIJIN

─ ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ──

- Metoda de compensare :

- metoda observatiilor indirecte ponderate;

- compensare in bloc pentru triangulatie si trilateratie;

- retea constransa pe punctele vechi.

- Numarul total de puncte in retea : 63

- puncte vechi : 5

- puncte noi : 55

- Suprafata aproximativa a retelei : 0.43 kmp

- Lungimea medie a unei laturi : 80 m

- Numarul total de delta_h masurate : 142

- Numarul mediu de delta_h intr-o statie : 2

- Precizia impusa la masurarea unei delta_h : 20 mm

- Corectia medie aplicata unei delta_h : 7 mm

- Corectia maxima aplicata unei delta_h : 14 mm

- [pvv] delta_h : 7987

- Punctul cel mai slab determinat din retea : S15

- eroarea de determinare pe axa Z : 17 mm

- eroarea totala de determinare : 17 mm

- Eroarea medie de determinare a unui punct : 11 mm

2.3 Calculul punctelor radiate

Dupa calcularea retelei de sprijin sa calculat coordonatele tuturor punctelor de detaliu. Coordonatele punctelor de detaliu au fost verificate intr-o prima etapa prin raportarea lor selectiva pe monitorul calculatorului, verificarile ulterioare fiind efectuate pe masura ce punctele respective vor intra in componenta diferitelor obiecte.

3 Soft de prelucrare masuratori geodezice - SiPreG

3.1 Prezentare generala

Pachetul de programe SiPreG (Sistem pentru Prelucrarea masuratorilor Geodezice) a fost conceput ca suport informatic pentru operatiile de birou (calcule si redactare) efectuate in mod curent in cadrul lucrarilor de geodezie si topografie, acest soft fiind utilizat in compensarea planimetrica si altimetrica a datelor preluate din teren.

Principalele functii ale sistemului sunt:

- evidenta sistemelor de coordonate;

- evidenta instrumentelor de masura utilizate in lucrarile topo-geodezice;

- evidenta punctelor de sprijin (introducerea, actualizarea, consultarea punctelor de sprijin pentru ridicari planimetrice si/sau altimetrice);

- evidenta masuratorilor topo-geodezice(introducerea,actualizarea,consultarea observatiilor de directii orizontale, directii zenitale, distante, diferente de nivel);

- calculul coordonatelor provizorii;

- prelucrarea (compensarea) retelor geodezice de sprijin de triangulatie sau de
nivelment geometric;

- calculul drumuirilor;

- calculul punctelor radiate in ridicari de detaliu;

- definirea si raportarea profilelor transversale.

Datele pe care le prelucreaza modulele functionale din sistemul SiPreG sunt inregistrate in mai multe fisiere care formeaza baza de date a sistemului.

3.2 Organizarea bazei de date

Datele pe care le prelucreaza modulele functionale din sistemul SiPreG sunt inregistrate in mai multe fisiere care formeaza baza de date a sistemului.

Principalele entitati caracterizate in baza de date sunt prezentate in (Fig.27) si vor fi descrise pe scurt in continuare.

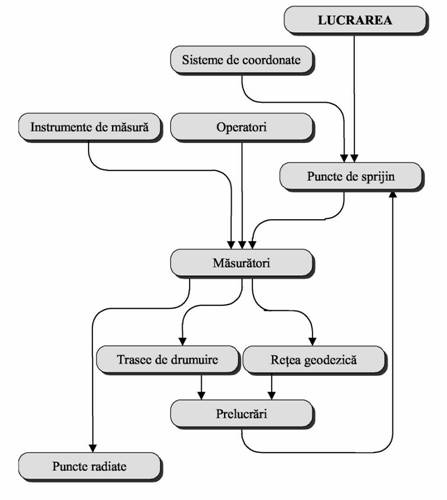

Fig.27 Entitatile bazei de date

Lucrarea (sau Obiectivul) reprezinta, in principiu, o anumit teritoriu pentru care se executa o serie de operatii topografice si geodezice. Alte entitati, cum ar fi punctele de sprijin, masuratorile, punctele radiate, apartin sau se realizeaza in cadrul unei anumite lucrari. La deschiderea unei lucrari noi se creeaza mai multe fisiere care vor contine caracteristici ale entitatilor dependente de lucrarea respectiva. Toate aceste fisiere sunt grupate intr-un director (folder) unic. Toate fisierele SipReG care apartin aceleia si lucrari trebuie sa se afle intr-un singur director. In acelasi director nu se pot gasi fisiere SiPreG apartinand mai multor lucrari.

3.3 Informatii generale privind utilizarea SiPreG

Programele sistemului SiPreG sunt concepute avand in vedere un utilizator avand cunostinte minime privind utilizarea calculatorului electronic si familiarizat cu aspectele tehnice de baza legate de practica lucrarilor topografice si geodezice.In actuala versiune, interfata dintre utilizator si sistem este realizata in mediul Windows, folosind toate facilitatile specifice acestui sistem de operare.

Functiile principale SiPreG sunt accesibile prin intermediul 'tabloului de bord' afisat dupa lansarea in executie (Fig. 28).

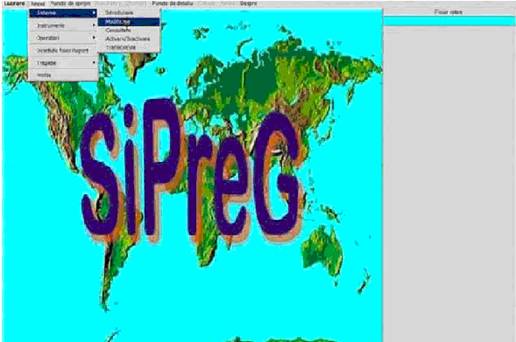

Fig.28 Fereastra SiPreG ('tabloul de bord')

Pe bara de titlu este afisat initial numele sistemului (SiPreG). Dupa deschiderea unei lucrari, pe bara de titlu este afisata denumirea lucrarii curente (Fig. 29).

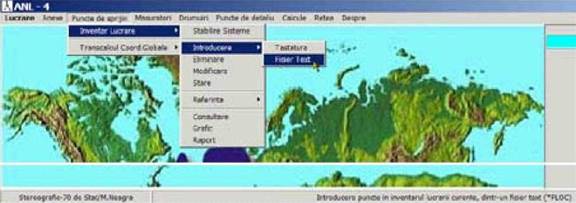

Fig.29 Tabloul de bord dupa deschiderea unei lucrari

Pe bara de titlu este afisat initial numele sistemului (SiPreG). Dupa deschiderea unei lucrari, pe bara de tilu este afisata denumirea lucrarii curente.

Bara de stare din partea inferioara a 'tabloului de bord este divizata in doua panouri. In panoul din stanga este afisata denumirea sistemului de coordonate curent si a sistemului de referinta pentru cote. Panoul din dreapta este folosit pentru afisarea unui text explicativ {'hint') privind controlul punctat cu mousul in momentul respectiv.

3.4 Specificarea fisierelor

In mai multe situatii, utilizatorul este solicitat sa specifice numele unui fisier in vederea introducerii sau extragerii de date. Operatiunea respectiva este realizata prin intermediul unor casete de dialog standard in mediul Windows.

Indiferent ca este vorba de deschiderea unui fisier existent sau de specificarea unui fisier nou, bara de titlu a casetei de dialog contine un scurt text explicativ. De asemenea, in rubrica din partea inferioara a casetei de dialog, este precizat tipul implicit al fisierului .

3.5 Introducerea de date din fisier text

Date privind puncte de sprijin sau masuratori pot fi introduse atat de la tastatura, cat si din fisiere text. Dupa precizarea fisierului din care urmeaza a fi preluate datele respective, textul respectiv este incarcat in memorie si afisat intr-o fereastra de editare . Utilizatorul poate edita textul afisat (poate modifica valorile existente, poate adauga noi randuri, poate sterge randuri existente).

Cele patru butoane cu care este prevazuta fereasta respectiva au urmatoarele semnificatii:

Preia - Textul afisat in momentul respectiv este considerat corect de catre utilizator si se cere sistemului sa-l preia;

Salveaza - Textul afisat in momentul respectiv este salvat sub numele curent (continutul actual al fisierului este mlocuit cu textul afisat);

Salveaza ca - Textul afisat in momentul respectiv este salvat sub un nume nou, care va fi precizat de utilizator in cadrul unei casete de dialog

Abandon - Se renunta la introducerea de date din textul afisat. Baza de date a sistemului ramane nemodificata (nici o data din fisier nu este preluata).

Dupa apasarea butonului Preia, sistemul efectueaza o verificare sintactica a textului afisat, oprindu-se pe prima eroare intalnita, pe care o semnaleaza prin marcarea randului gresit si printr-un scurt text explicativ.

Marcarea randului gresit se face prin plasarea unui caracter special la inceputui sau.

3.6 Structura fisierelor text de date

Toate fisierele text pentru introducerea datelor au o structura unitara, dupa cum urmeaza:

- primul rand contine un comentariu general (memento) neanalizat de sistem si
destinat numai utilizatorului;

- al doilea rand contine un cod format din patru caractere precedate de
caracterul '*' plasat in prima coloana a randului.

- al treilea rand si urmatoarele, cu exceptia ultimului, contin valori specifice tipului de date care se introduc;

- ultimul rand contine codul '*END', avand caracterul '*' plasat in prima coloana a randului.

Sunt prevazute mai multe posibilitati de separare a datelor diferite de pe un rand

cel putin un spatiu (blank), caracterul',' (virgula), caracterul'/' (slash), caracterul'%' (procent), caracterul '|' (bara verticala).

Un fisier text nu poate utiliza decat una dintre posibilitatile de separare mentionate mai sus.Daca pe un rand trebuie sa apara o valoare numerica nederminata (necunoscuta sau care nu a fost masurata), pe pozitia aceseia se introduce -1.

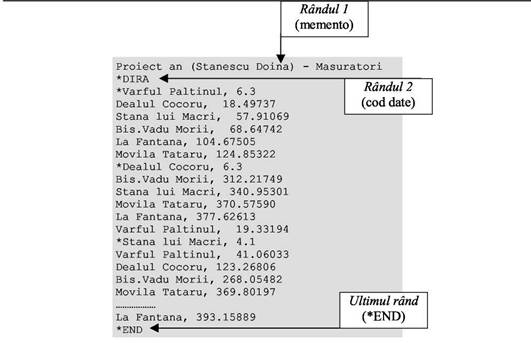

Fig. 30 Structura fisier text pentru introducere date

4 Soft generare M.D.A.T. " Autodesk Land Desktop "

Autodesk Land Desktop contine toate functionalitatile de tip CAD si GIS incorporate in AutoCAD si Autodesk Map. Impreuna cu aplicatiile Autodesk Survey, ce pune la dispozitie functii pentru integrarea datelor topografice culese in teren, si Autodesk Raster Design, care permite utilizarea informatiilor de tip raster, Autodesk Land Desktop se constituie intr-unul dintre cele mai importante si complete instrumente pentru realizarea oricarui proiect din domeniul geodezie, topografiei, cartografiei, cadastrului, sau ingineriei civile.

In cele ce urmeaza va propun o scurta prezentare a etapelor necesare realizarii unei lucrari de obtinere a modelului digital altimetric al terenului.

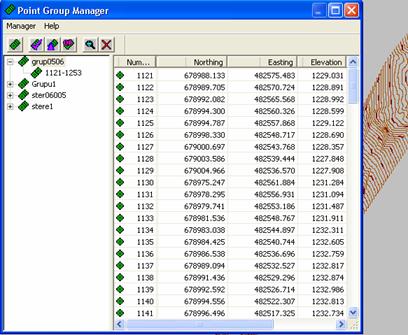

Pasul 1) Se efectueaza masuratorile topografice pentru suprafata de teren. Prelucrarea masuratorilor se realizeaza prin metode specifice geodeziei, programul Autodesk Survey generand un inventar de coordonate ale punctelor masurate (PNEZ). In vederea realizarii cat mai exacte a modelului digital al terenului, punctele trebuie alese astfel incat sa acopere in mod uniform suprafata. Fisierul de coordonate ce contine numarul punctelor si valorile X,Y,Z in sistem Stereo 70, plan de referinta Marea Neagra, poate fi importat in programul Excel din pachetul MS Office si salvat in format CSV (comma separated values). Utilizand Autodesk Land Desktop, se deschide un nou fisier dwg. Pentru a avea acces la functiile specifice programului, acesta trebuie asociat unui proiect. Folosind meniurile Project Manager si Project Details, se stabilesc denumirea proiectului, descrierea si prototipul de lucru, acesta din urma fiind setat pe optiunea Default (meters).

Pentru a asigura desenului o eficienta maxima se vor folosi functiile meniului Drawing Setup Wizard, care permit introducerea parametrilor ce definesc unitatile de desen, scara de plotare, originea sistemului de coordonate, orientarea axei ce indica nordul, sensul de masurare a unghiurilor, stilul de scriere, dimensiunea foii de hartie si proiectia cartografica folosita.

In vederea importarii punctelor masurate ca puncte COGO (Coordinate Geometry), se utilizeaza meniul Point Settings, unde se definesc modul de afisare si tipul atributelor vizibile pentru acestea (denumire, cota, cod).

Pasul 2) Punctele pot fi importate si introduse intr-un grup folosind meniul Import Points, unde se alege, de exemplu, optiunea PNEZ (comma delimited), (Fig.46).

Fig.48 Tablou de import puncte

Pot fi grupate prin intermediul " Points grup manager " un anumit grup de puncte putand astfel selecta doar anumite puncte ce pot defini cat mai real M.D.A.T-ul (Fig.49) .

Fig.49 Tablou " Points grup manager "

Pasul 3) Dupa introducerea datelor se realizeaza modelul digital al terenului. Modelele de suprafata sunt create de Autodesk Land Desktop cu ajutorul triunghiurilor realizate prin metoda T.I.N (Triangulated Irregular Network) Plansa 1 Prezentarea zonei. Pentru a crea o astfel de suprafata T.I.N. programul uneste punctele cele mai apropiate si pe aceste linii interpoleaza valorile cotelor cu scopul de a aproxima cat mai exact realitatea din teren. In vederea obtinerii unui model digital precis este nevoie ca la culegerea datelor sa se tina seama de densitatea punctelor necesare identificarii detaliilor topografice din teren: drumuri, sosele, cladiri. Zonele unde nu se realizeaza T.I.N. sau cele in care au loc schimbari de panta mari trebuie determinate in mod distinct.

O alta posibilitate de vizualizare a reliefului creat prin metoda T.I.N. este obtiunea

" Shade". Cu ajutorul acesteia se poate vizualiza zona de interes prin colorarea triunghiurilor cu o anumita culoare pentru a avea o viziune mai clara a zonei.

Folosind meniul Terrain Model Explorer, se creeaza pe baza punctelor o noua suprafata, iar dupa definirea intervalelor pentru echidistante si a valorilor parametrilor necesari afisarii sunt interpolate curbele de nivel. Se pot defini din meniul Contour Style Manager: valori pentru echidistanta curbelor de nivel principale ("major interval " ) , pentru echidistanta curbelor de nivel secundare ("minor interval") si modul de creare a curbelor de nivel prin polilinii sau curbe spline. In acest moment se verifica intreaga suprafata in vederea eliminarii punctelor care nu au fost masurate pe suptafata fizica in procesul de reprezentare automata a curbelor de nivel. Dupa ce sunt identificate, aceste puncte pot fi sterse cu ajutorul meniului Edit Points. Grupul de puncte folosit, continand colectia de valori introduse, permite o selectare automata si implicit o manipulare mai usoara a acestora, cu ajutorul meniului Point Management. Pentru eliminarea din baza de date a punctelor care nu mai sunt necesare, se foloseste optiunea Pack point database. Dupa editarea punctelor si eliminarea celor ce introduc erori se repeta procesele de realizare a modelului digital al suprafetei si de interpolare a curbelor de nivel, in mod iterativ, pana cand rezultatul obtinut corespunde realitatii din teren. Pentru afisarea cat mai sugestiva a suprafetei se pot folosi functii ale meniurilor Surface Display si Sections care, permit realizarea de profiluri sau reprezentari cu ajutorul tentelor de culoare.

1 Concluzii

"Autodesk Land Desktop" reprezinta un soft robust pentru realizarea oricarui proiect din domeniul geodeziei, topografiei, cartografiei, cadastrului, sau ingineriei civile.

Avantajele utilizarii softului "Autodesk Land Desktop ":

12) realizeaza M.D.A.T. folosind o multitudine de functii de interpolare de diferite grade sau chiar introduse de utilizator.

3) produce usor si rapid harti, planuri de calitate si o multitudine de tipuri de harti pentru a putea vizualiza datele .

4) planurile cu curbe de nivel generate pot fi individualizate dupa cerinte, prin modificarea intervalelor, grosimii, colorarii si a etichetarii curbelor de nivel.

5) suprafetele pot fi colorate dupa o scara de culori sau hasurate, in scopul crearii unor planuri pregatite pentru imprimare si publicare.

6) permite importul/exportul datelor din/in diferite formate.

7) permite adaugarea de legenda, scara grafica,texte, imagini.

8) realizeaza calcule, statistici si analize prin integrarea unui Sistem Informatic Geografic prin intermediul modulului component Autodesk Map.

9) management pentru sursele de date .

10) interactiune directa intre baza de date si partea grafica.

11) compatibilitate cu toate produsele Autodesk.

Dezavantajele utilizarii softului "Autodesk Land Desktop ":

1) timp relativ lung pentru invatare.

2) cost ridicat.
