CABLU SERIAL DE COMUNICATIE NOKIA

Constructia cablului folosit pe Nokia 5110,6110,7110

SCHEMA COMPLETA DAU-9P (MBUS)

Prezentam o a doua varianta de constructie a echipamentului (cablului) de comunicatie pentru telefoanele Nokia. Acesta poate fi folosit pe modelele Nokia 5110, 6110, 7110.
Aceasta schema poate fi adaptata atat pentru IC MAX 3232 cat si pentru IC MAX 232. Amandoua versiunile pot fi utilizate cu succes pe Nokia Data Suite (DAU-9P) si/sau Wintesla (M2Bus).
Interfata este alimentata prin semnale RTS si DTR. Se recomanda folosirea D1 and D2 in format Shottky. Regulatorul de semnal (de 2.3V) este dat aici de un regulator 5V cu diodele D3-D5 cu o pierdere de 1.8V, deci cu un voltaj final de 3.2V, cu o pierdere pe dioda de 0.6, deci inainte de regulator trebuie sa fie 4.4V, iar dupa 4.1 V, caderea pe D3-D5 este de 1.8V si astfel se ajunge la un voltaj de 2.3V MAX3232 se comporta bine cu un voltaj de 2.0V), dar amperajul portului COM va fi mai mare. Diodele Zener DZ1 si DZ2 sunt foarte importante pentru siguranta telefonului dumneavoastra mobil. Normal sunt valori de 3.3 V si o mica depasire poate distruge telefonul (atentie la pornirea calculatorului, scoaterea mufei, etc.) Diodele DZ1 si DZ2 taie voltajul la 2.7V care este mai sigur si mult sub maximul admis.
In scheme se considera legaturile standard MAX232. Conectarea pinilor 8 si 9 la impamantare nu este absolut necesara.
Daca folositi circuitul integrat MAX 232 este necesara folosirea unei rezistente de 1 K pentru a reduce voltajul Pinului 10 si a avea un voltaj corect pe Tx pentru telefon nefiind necesare diodele 4007 deoarece Max232 functioneaza pe 5 V.
Pentru folosirea interfetei MBus este necesara doar o dioda 4148 intre RX si TX si un nou cablu de la RX pentru a-l conecta la pinul 6 al conectorului telefonului.
Pentru a obtine conectorul (mufa) telefonului folositi un handfree (nu neaparat unul original Nokia care este mult prea scump) si taiati mufa. Asigurati-va ca aceasta foloseste toti pinii si nu este termo-sigilata.
Este recomandata folosirea circuitului integrat Max3232, deoarece Max232 poate da erori pe FBUS(Data Suite).

Iata acum lista completa a pieselor necesare:

Schema folosind circuitul integrat MAX232

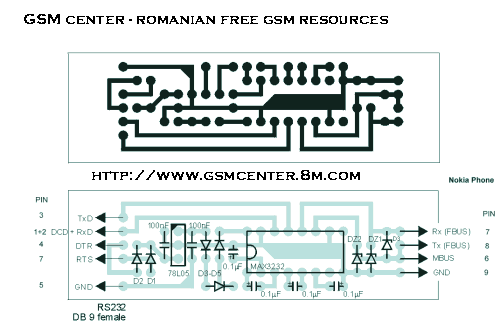

Schema folosind circuitul integrat MAX3232




Iata acum si pinii telefonului:

1. Voltajul de intrare incarccator
2. Charger control PWM
3. Intrare microfon
4. Nul semnal
5. Iesire casti
6. MBUS 9600 bit/seg.
7. FBUS-> RX
8. FBUS->TX
9. Ground

Ne cerem scuze pentru eventuala exprimare greoaie sau nepotriviri venite din traducerea textului tehnic datorita termenilor diferiti folositi in cele doua limbi.
