Calculul sistemului Convertor – MCC

1 Calculul caracteristicilor mecanice ale sistemului Convertor – MCC  la flux nominal si la flux slabit

Ecuatia de functionare a sistemului Convertor – MCC este

,

unde R_tot = R_γ + R_a + n_tr R_tr + n_T R^d_T + R_Ba = 8.9  Ω

Caracteristica naturala :

Punctul nominal de functionare se obtine daca în ecuatia de mai sus se introduc valorile nominale: I_aN = 8 [A], U_aN = 380[V], C_N = k Φ_eN = 2.194 [V s]. Daca în ecuatia de mai sus introducem pe I_a = 0, obtinem al doilea punct de pe caracteristica naturala, corespunzator regimului de mers în gol la tensiune nominala, flux nominal si cuplu nul. Prin aceste doua puncte am trasat caracteristica naturala a sistemului.

Caracteristicile artificiale :

caracteristica pe care, la curent nominal si flux nominal, avem Ω = 0:

;a_0p=79.7

caracteristica pe care, la curent nominal si flux nominal, avem Ω Ω_N /2=78.57

; a₁=53.56

caracteristica pe care, la curent nominal si flux nominal, avem Ω Ω_N /2:

; a₂=104.09

Cuplul electromagnetic se calculeaza dupa formula: M = k Φ I_a

caracteristicile mecanice la flux de excitatie minim si α = 0, α_N α_M

M = k Φ_em I_a;

caracteristicile mecanice la fluxul de excitatie k Φ = C_N /2 si α α_N, α_M

M = C_N I_a /2.

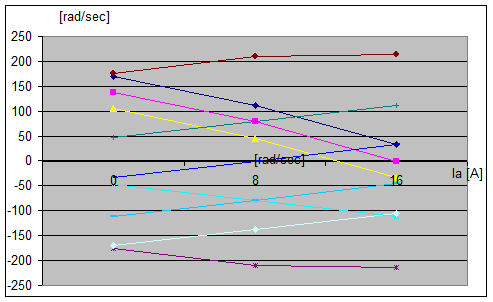

În figura sunt reprezentate caracteristicile mecanice ale sistemului Convertor – MCC, Ω = f(M). Cuplul variaza între [-2 M_N, 2 M_N].

Caracteristica la K =constant si tensiune variabila (a variabil)
