Transformatorul

Transformatorul

Ø      consta in doua bobine realizate pe acelasi suport (miez) magnetic; miezul magnetic cupleaza fluxul magnetic, , intre cele doua bobine.

Ø      in conformitate cu legea inductiei a lui Faraday:

Ecuatia transformatorului

transformator ridicator de tensiune

Transformator reducator de tensiune

Transformatorul ideal

Ø      Un transformator ideal nu are pierderi, in consecinta:

Puterea de intrare = Puterea de iesire

Transformatoarele reale bine proiectate pot avea o eficienta de peste 99%

Inductanta mutuala

Ø  Variatia in timp a curentului din circuitul 1 determina aparitia unei tensiuni induse in circuitul 2, e2. Curentul prin circuitul 2 apare numai daca acesta este inchis pe o sarcina.

Inductanta mutuala

Unitate = Henry; 1 H = V s/A = Ω s

Ø      Tensiunea indusa in bobina 2 poate fi exprimata:

; ;

Ø  Similar se poate arata ca tensiunea indusa in bobina 1 de variatia curentului din bobina 2 este:

Se poate arata ca: M21 = M12 = M=k2LPLS

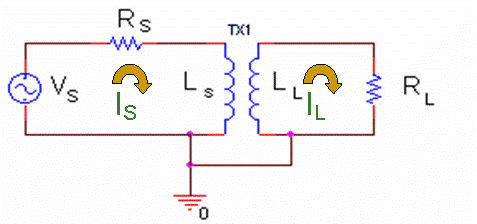

Transformatorul - functionare in circuit

Ø      Caderea de tensiune la bornele bobinei primare va fi:

Ø      Caderea de tensiune la bornele bobinei secundare va fi:

Ø      Suma tensiunilor din circuitul primar respecta TKV:

Ø      Suma tensiunilor din circuitul secundar respecta TKV:
