Convertoare C.C.-C.C.

Convertoare C.C.-C.C.

Convertoarele c.c.-c.c. realizeaza transformarea unei energii electrice luate de la o anumita sursa de curent continuu si cu o tensiune constanta in energie de curent continuu la o tensiune de alta valoare.Convertoarele electronicede curent continuu sunt de tip statis,neavand elemente in miscare si ele folosesc dispozitive semiconductoare unidirectionale cum ar fi tranzistoarele unipolare,tiristoare,diode,si alte piese.intr-un domeniu larg de reglare a puteriidintr-un domeniu de reglare a puterii in sarcina.

Din categoria convertoarelor c.c.-c.c.

Convertoare c.c-c.c. indirecte cele care au circuit intermediar de c.a care sunt altcatuite dintr-un grup invertor-redresor;

Convertoare de c.c. cu element dispativ comandat;

Variatoare c.c.-c.c.

Convertoarele de la desenul 1 sunt folosite in general pentru puteri mari.

Convertoarele de c.c. cu element disipativ comandat sunt utilizate in special pentru alimentarea circuitelor electronice de mica putere,fiind cunoscute sub denumirea de surse stabilizate liniare de curent sau de tensiune.

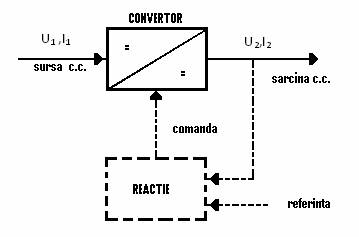

In figura (.) circuitul de reactie actioneaza asupra intrarii de comanda a elementului disipav cum ar fi tranzistorul bipolar,astfel incat marimea de iesire va ramane constanta.

Variatoarele c.c.-c.c. sunt convertizoare de tip direct cu un randament ridicat,avand un spectru larg de utilizare, actionarea electrica a masinilor electrice ,surse de alimentare cu comutatie,aleimentarea mai multor consumatori care necesita tensiuni multiple..

a)

(fig.1.7)

b)

(fig.1.8)

c)

(fig.1.9)

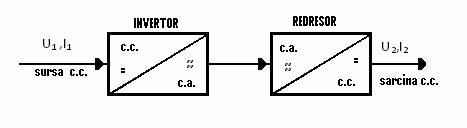

Clasificarea convertoarelor c.c.-c.c a)convertor c.c-c.c. indirect;

b)convertor c.c-c.c. cu element disipativ comandat

c)variator c.c.-c.c
