Instrumente de inductie

Instrumente de inductie

Dupa numarul de fluxuri magnetice care produc cuplul activ, ele pot fi: cu flux unic sau cu fluxuri multiple.

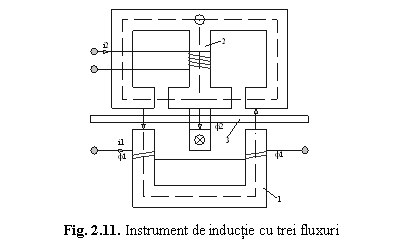

Dupa forma elementului activ al dispozitivului mobil pot fi: cu disc sau cu tambur. Cea mai larga utilizare o are instrumentul de inductie cu trei fluxuri (fig. 2.11).

Acesta este constituit din doi electromagneti (1)si (2) parcursi de curenti alternativi i₁, i₂ si un disc din aluminiu (3), fixat pe axul dispozitivului mobil, care se poate roti in intrefierul dintre cei doi electromagneti (fig.2.11).

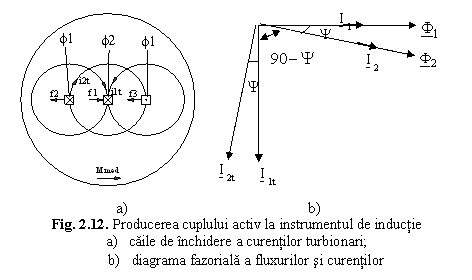

Fluxul F al curentului i₁ strabate discul de doua ori, in timp ce F , produs de electromagnetul 2, il strabate o singura data, inchizandu-se in armatura de sub disc. Astfel discul este strabatut de trei ori de fluxurile produse de cei doi electromagneti. Fluxurile F si F fiind alternative induc in disc curentii turbionari i_1t si i_2t care se inchid in jurul fluxurilor care ii produc - fig. 2.12, a.

Tinand cont de fluxurile si de curentii care interactioneaza precum si de sensurile fortelor de interactiune, apar trei cupluri active instantanee, ale caror expresii sunt:

(2.42)

Datorita inertiei miscarea discului este determinata de cuplul activ mediu:

Admitand curentii i₁ si i₂ si respectiv fluxurile Φ₁, Φ₂ sinusoidale si defazate cu unghiul ψ (Φ₁(t)=Φ₁ sin ωt, Φ₂(t)=Φ₂ sin (ωt-ψ)) conform cu fig. 2.12, b.

Rezulta:

,

si deci:

.

In baza legii inductiei electromagnetice curentii turbionari pot fi exprimati prin relatii de forma: . Inlocuind in relatia precedenta se obtine:

. (2.43)

Proprietati si utilizari

Functionarea instrumentului este influentata de prezenta miezurilor feromagnetice, caracterizate prin neliniaritatea dintre fluxuri si curenti, de prezenta histerezisului si a curentilor turbionari. Indicatiile instrumentului pot fi, de asemenea, influentate de variatiile de frecventa si temperatura.

Instrumentele de inductie prezinta o serie de avantaje: cuplu activ puternic si slaba influenta a campurilor exterioare, capacitate mare de suprasarcina si constructie robusta. Unul din principalele avantaje il constituie faptul ca permite constructia unor aparate cu miscare continua a dispozitivului mobil (de tip contor). In schimb, prezinta dezavantajul unei precizii reduse datorita importantelor surse de erori mentionate (clasa 1,5; 2,5).

Se utilizeaza in special la constructia contoarelor de energie de curent alternativ.
